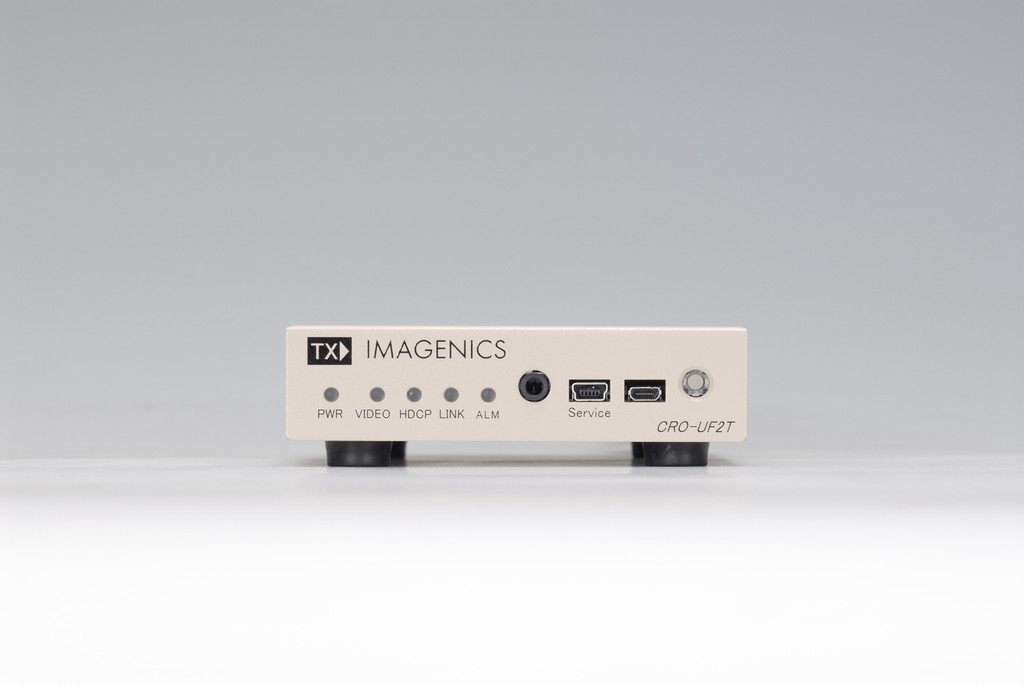

CRO-UF2T4K HDMI (DVI) 光延長器（シングルモード）送信器

220,000円（税抜価格 ）
映像音響用語集
シングルモード光伝送による 4Kフルスペック対応 HDMI光ファイバー送信器

CRO-UF2Tは、HDMI 2.0の4K@60Hz(4:4:4)の非圧縮映像をシングルモード光ファイバコード2本、もしくは1本で最大2km伝送する光延長器の送信器です。
音声エンベデッド機能により、アナログ音声をHDMI/DVI信号へ重畳することが可能です。(DVI信号 は HDMI1.4 信号 に自動変換します)
※1本で伝送する場合はRS-232C伝送は送信のみ可能、EDIDスルー・コピー機能は使用不可になります。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • シングルモードモード光ファイバコード2本(送信用/受信用)を接続して映像、アナログ音声の伝送及びRS-232Cの全二重通信、モニタEDIDの取得利用が可能。
  • 光ファイバコード1本のみの場合、映像/音声及びRS-232Cの伝送は可能。ただし、RS-232Cは送信器→受信器の片方向通信のみ、EDIDのスルー及びコピーが動作しません。送信器の内蔵EDIDを使用ください。
  • 4K映像(YPbPr4:4:4/60Hz/18Gbps)を非圧縮で最大2km伝送
  • HDCP(著作権保護)付VIDEO信号(HDMI、DVI)に対応
  • 音声エンベデッド機能：アナログ音声2CHをリニアPCMに変換してHDMIに重畳
  • DCプラグロック機構(抜け止め防止)付きACアダプタ添付
※多段接続出来ません(送信器→受信器の1段構成です)
電源はACアダプタより給電
本製品のラックマウント/壁取付金具について

わたしたちの製品について

4K信号方式 TMDSクロック ：25 MHz ～ 340 MHz
ピクセルクロック ：25 MHz ～ 600 MHzデータレート ：0.75～ 18 Gbps
HDCP ：1.4/2.2
対応解像度 ：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
映像入出力 HDMI Type A 19 ピンコネクタ 入力 1系統
HDMI Type D 19 ピンコネクタ 出力 1系統 (インフォメーション画面出力専用)
4K,D1～D5相当のHDMI信号および、640 × 480 ～ 4,096 × 2,160までのPC信号にも自動対応
入力ケーブル長 3m (弊社HDMIケーブル使用時)
光入出力 光出力レベル ：8.5 dBm 最大 (平均パワー)
光入力レベル ：-8 dBm ～ 2.5 dBm (平均パワー)
レーザ発振波長 ：1264.5 nm ～ 1337.5 nm
コネクタ ：LC (Duplex) 型
接続光ファイバ ：シングルモード光ファイバコード (9.5 / 125 μm） カテゴリ OS1 相当
※曲げ強化タイプのシングルモード光ファイバーコード（コア径 8 μm程度）も使用可能です
レーザ安全性 ：Class 1 （JIS C6902 IEC60825-1）
伝送距離（※参考値） ：最大約 2 km
音声入出力 入力端子 ：－10 dBu 約30 kΩ ステレオミニジャック φ3.5 不平衡 2チャンネル　1系統
音声周波数特性 ：20 Hz ～ 20 kHzにて、－1 dB ～ ＋1 dB
音声S/N比 ：80 dB以上 (1 kHzのA特性フィルター通過、基準 －10 dBu出力時）
音声歪率 ：0.1 %以下
音声サンプリング ：24 bit 48 kHz リニアPCM方式
最大入出力レベル ：＋10 dBu (HDMIエンベデッド音声出力 0 dBFS時)
RS-232C 端子形状 D-SUB9(オス) 全二重(双方向)通信 1系統
フロー制御 : ハードウェア, なし / データビット長 : 8 bit / ストップビット長 : 1 bit /ボーレート :
9.6kbps,19.2kbps, 38.4kbps / パリティー : なし, EVEN
内蔵機能 プラグアンドプレイ機能(エミュレート用EDID内蔵、外部EDIDパススルーもしくはコピー・保持機能)、アナログ音声のエンベデッド機能、動作状態のインフォメーション画面表示機能（前面のPUSHボタン長押しで入力映像からインフォメーション画面に切り替わます）※インフォメーション画面は切り替え表示の他、前面のINFO端子(HDMI TypeD)から常時出力可能です
電源 / 消費電力 DC 5 V 1.2A 6W(最大)
外形寸法 幅100 mm × 高さ25 mm × 奥行150 mm （光モジュールのプルタブまで含んだ場合 奥行 234 mm）
※青いプルタブを引いて光モジュールを抜かないでください(動作保証外となります）
質量 約 500 g
付属品 AC100V 27VA 50Hz・60Hz 国内専用ACアダプタ 1台(5 V 2.3A出力 ロック付き)HDMI抜け止め金具(CL-1)+結束バンド 各一式HDMI抜け止め金具(CL-1)は、取り付けるHDMIコネクタの厚さによって抜け止め機能を得られない場合があります。
販売開始年月 2023年4月
  1. 製品の詳細仕様は、「仕様書」「取扱説明書」にてご確認ください。
  2. 多段接続出来ません(送信器→受信器の1段構成です)
カタログ
カラーカタログ
外観図
コマ図
仕様書
取扱説明書

ラックマウント/壁面　取付金具本製品のラックマウント/壁取付金具の詳細

※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。

ACアダプタ / 電源供給ユニット

※ACアダプタは製品に１個付属しております。

HDMIケーブル

  • UHP
    シリーズ

    (斡旋商品)

    ※4K60p(4:4:4)18G対応です。

対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
