VSX-646464入力64出力映像マトリックススイッチャー［受注生産品］

オープン価格

映像音響用語集

RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

NTSCビデオ映像を切替・制御可能なマトリックススイッチャー

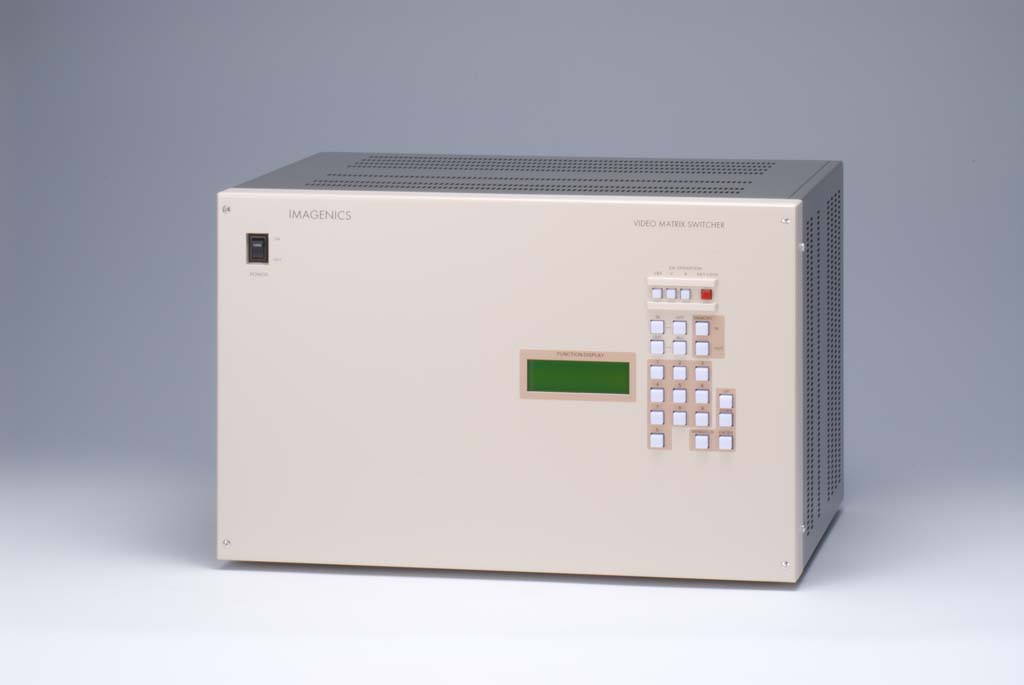

VSX-6464は、64入力64出力、大容量の映像マトリックススイッチャーです。
従来のスイッチャーのように映像・音声信号を同時に切替えるモードの他に、映像信号のみ・音声信号のみをそれぞれ独立して切替えられます。
またLANからの制御も可能で、ブラウザによるスイッチャーの切替や設定の確認などが可能です。

製品について

製品仕様

ダウンロード

関連製品 / オプション

64入力64出力の映像フルマトリックス構成。
オプションで16出入力単位の容量指定が可能です。
映像クランプ回路内蔵により、安定したスイッチングが可能です。
前面LCDディスプレーにより、現在のクロスポイントが確認できます。
入力信号が同期している場合、基準同期信号(C,SY)端子を使用しますとブランキング切換が可能です。
キーロック(KEY LOCK)機能により、誤操作を防ぐことが可能です。
メモリー機能により、電源OFF直前のクロスポイントと64通りのクロスポイント・パターンを記憶することが可能です。
音声専用連動スイッチャー(ASX-6464)と組み合わせて使用した場合、映像、音声連動切換の他、各々個別に切り換えることも可能です。
ASX-6464以外のASXシリーズと組み合わせる場合は、弊社営業所へお尋ねください。
バックアップ機能により、電源を切った後もメモリーの内容を10年間以上保持します。
本体の手動切換と併用して、RS-232C・RS-422A・LANによる外部制御可能です。
本体にブラウザ専用の操作画面(操作ソフト)を内蔵しており、多地点から直接、切り換えることができます。
EIA19型ラックマウント6Uサイズ。

オプション対応
入力16単位、出力16単位での入出力が可能です。(標準仕様含めて全16通り)
(例：VSX-6448、VSX-6432、VSX-4864、VSX-3264、VSX-3248 他全16仕様)
音声信号を切り換える場合、音声専用連動スイッチャーASX-6464シリーズが必要です。(別売)

ブラウザ操作画面

付属の電源ケーブルはロック機構付

映像信号方式	コンポジット(VIDEO) NTSC、PAL対応

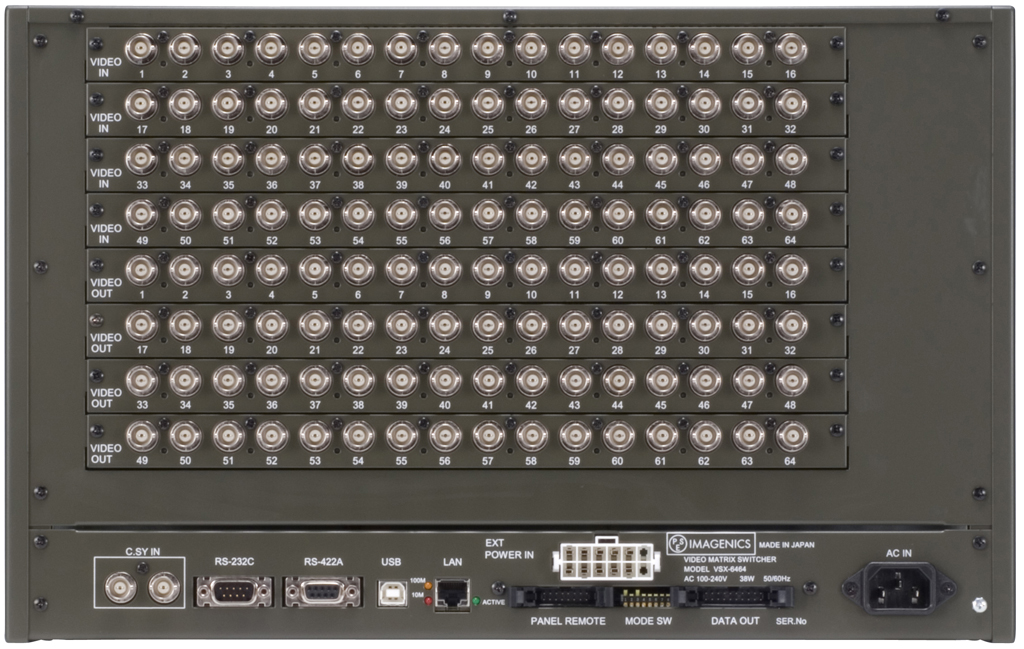

映像入力	1.0V(p-p)VBS/VS 75Ω 64系統 BNC
映像出力	1.0V(p-p)VBS/VS 75Ω 64系統 BNC
映像周波数特性	60Hz～8MHz±1dB以内 8MHz～20MHz+1dB～-3dB以内
DG・DP	1％、1°以内
映像クロストーク	47dB以上(3.58 MHz)
B.B入力	0.45 V(p-p) ブラックバースト信号ループスルーハイインピーダンス(BNC)
外部制御	RS-232C(Dsub9ピンオス) RS-422A(Dsub9ピンメス) 10BASE-T/100BASE-TX(RJ-45)
動作温湿度範囲	0℃～40℃ 20%RH～90%RH (但し結露なきこと)
保存温湿度範囲	-20℃～70℃ 20%RH～90%RH (但し結露なきこと)
電源電圧	AC100V～AC240V 50Hz/60Hz
消費電力	38 W
質量	約16kg
外形寸法(mm)	幅422mm × 高さ266mm × 奥行312mm
付属品	国内専用ロック機構付電源ケーブル(3P-3SL)1本電源3P-2P変換プラグ 1個 EIA19型ラックマウント金具1組
販売開始年月	2005年8月
