2026年1月発売

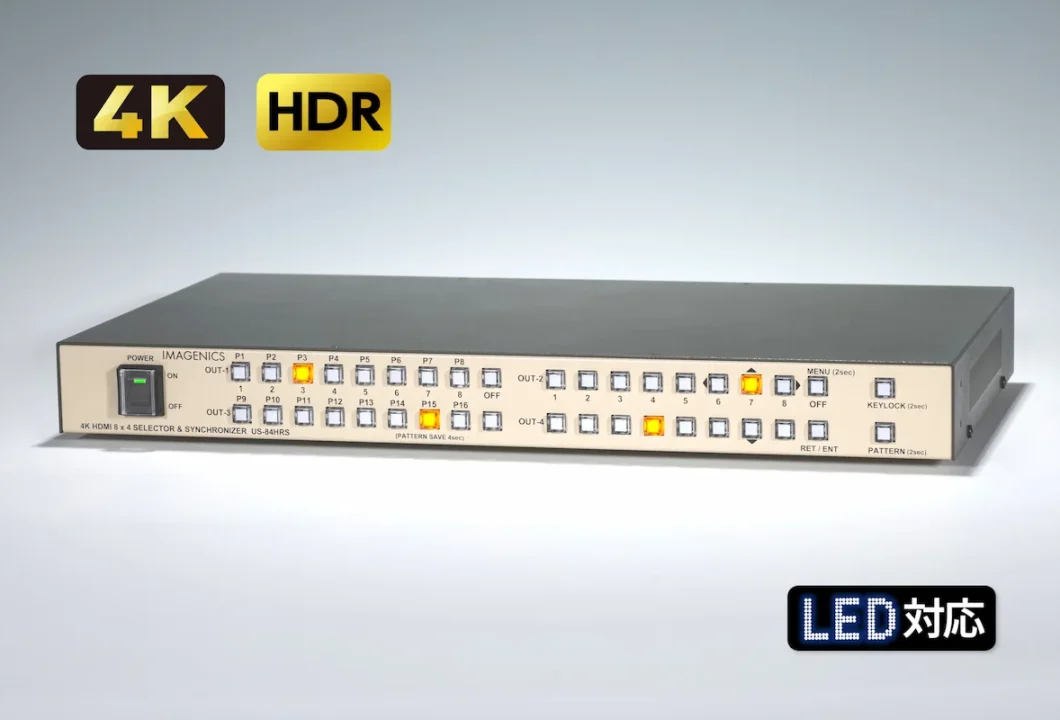

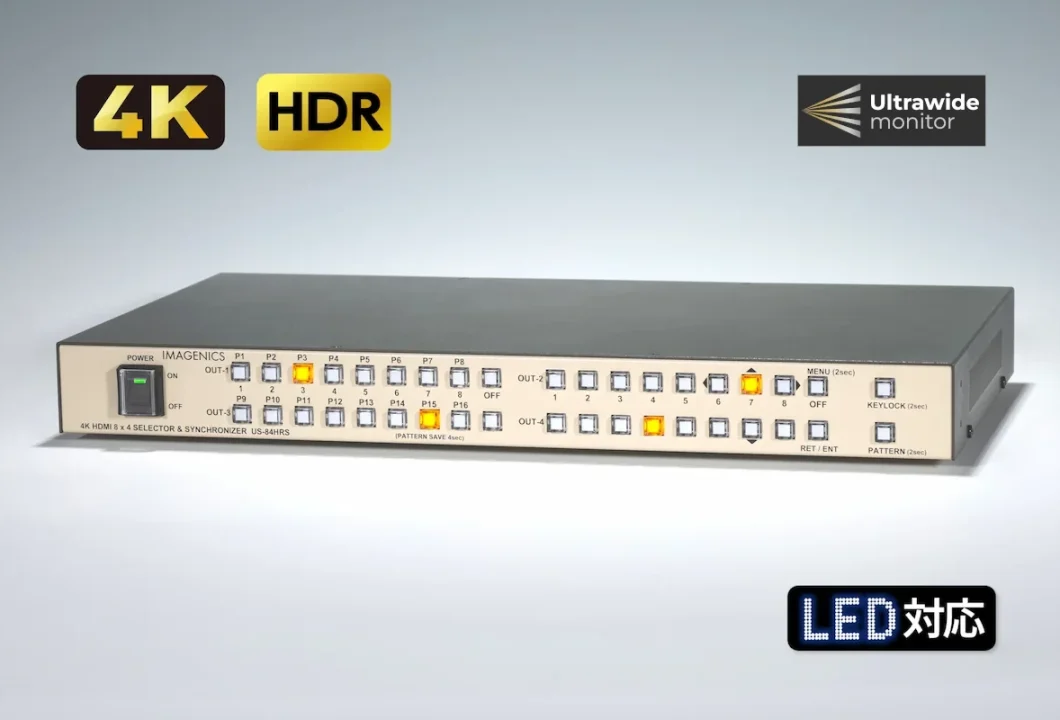

US-84HRS4K 8x4 HDMI SELECTOR & SYNCHRONIZER

500,000円（税抜価格 ）
映像音響用語集
１台で２×２ビデオウォール構築可能　4K HDMI/HDR対応　FS搭載マトリクスセレクター

US-84HRS は、HDMI 2.0/1.4 および HDCP 2.2/1.4 規格に準拠した 4K HDMI 信号の各出力 FS 付き 8x4 マトリックス型セレクターです。
全出力に個別のフレームシンクロナイザーを装備し、HDR 映像への対応強化、LED ビジョンシステムで便利な入力番号選択毎に設定可能な
0.01%精度の拡大縮小調整やマルチ画面構成用の任意位置切出し拡大、90度単位の画面回転、パターンメモリー機能を利用して一括した画面構成切替が可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
  • 4K@60 4:4:4、HDCP（著作権保護機能）1.4, 2.2対応の HDMI 8入力4出力マトリックス・セレクターです。
  • 全出力個別にフレームシンクロナイザー機能を装備。出力解像度は4K@59.94のほか以下の解像度へ統一しての高速疑似シームレス繋ぎ出力が可能。
    4,096 x 2,160、3,840 x 2,160(4K)、2,560 x 1,600、2,560 x 1,440、2,048 x 1,152、
    1,920 x 1,200、1,920 x 1,080(D5)、1920 x 1,080i(D3)、1,680 x 1,050。1,600 x 1,200、
    1,600 x 900、1,440 x 900、1,400 x 1,050、1,366 x 768、1,360 x 768、1,280 x 1,024、
    1,280 x 800、1,280 x 768、1,280 x 720(D4)、1,024 x 768、800 x 600、
    720 x 480(D2:16:9)、720 x 480(D2:4:3)、720 x 480i(D1:16:9)、720 x 480i(D1:4:3)、640 x 480
  • LED ビジョンシステムで便利な入力番号選択毎に設定可能な 0.01%精度の拡大縮小調整や、90 度回転とマルチ画面にも対応。
  • EDIDデータのエミュレーション機能を装備。
  • 入力回路にケーブル補償機能を内蔵。弊社製長尺HDMIケーブルを使用して、4K映像にて最長10m（HDMI 2.0 18 Gbps時）、
    フルHD映像（D5:1080p@60）にて最長30mまでのケーブル補償が可能。
  • 出力連動型または入力選択のアナログ音声のデエンベデット機能装備。(デエンベデッド機能はリニアPCMステレオ音声信号のみ)
  • 各出力個別切り替えのスイッチャー動作モードとマルチ画面構成のパターン動作モードの2種類の動作モードを装備。
    パターンメモリー機能（8パターン）を利用して一括したマルチ画面構成切り替えが可能。
  • スイッチャー動作モードでは入力信号の有無に応じて、入力系統を自動選択する動作と、一定時間ごとに入力系統の
    自動切り替えを行うシーケンシャル動作が可能。
    パターン動作モードではパターンメモリーのシーケンシャル動作が可能。
  • LANからの外部制御が可能です。
    ※テキストコマンド制御のほか、出力解像度の変更やズーム／マルチ画面調整、ライブ操作など弊社提供中のCRO-RS22A制御アプリが利用できます。
付属の電源ケーブルはロック機構付

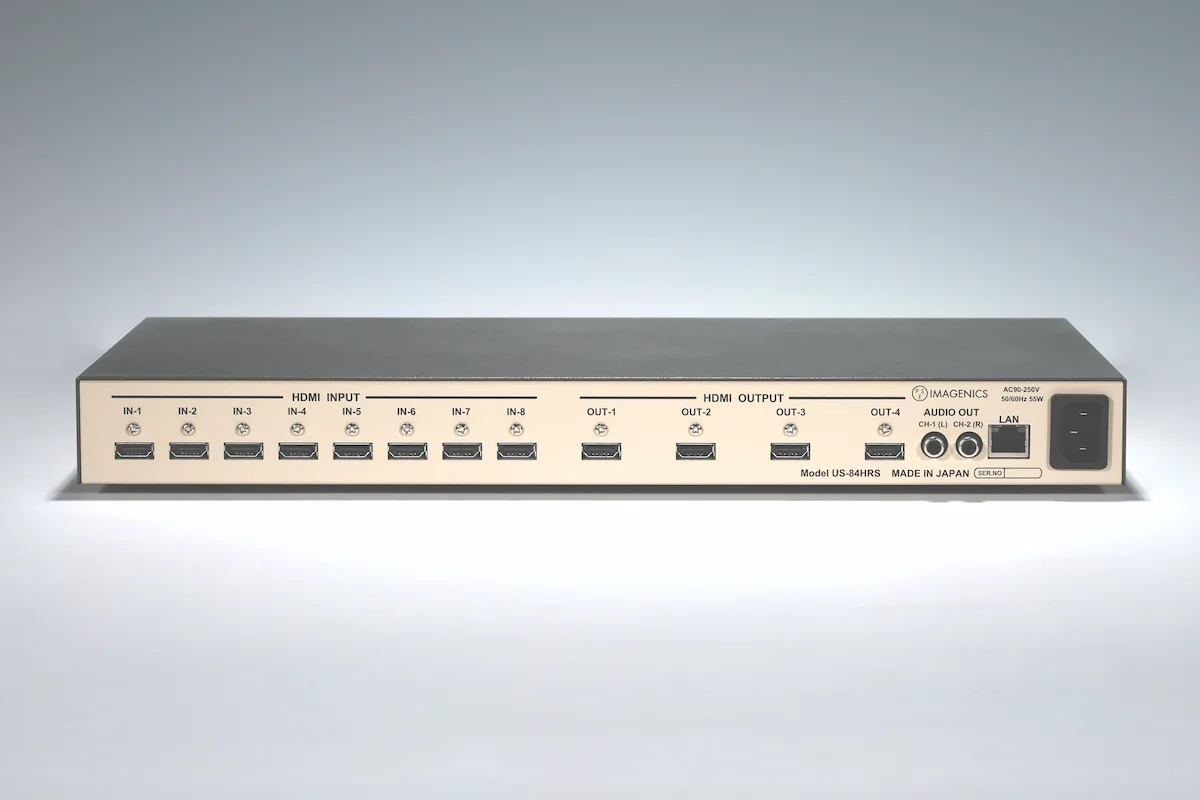

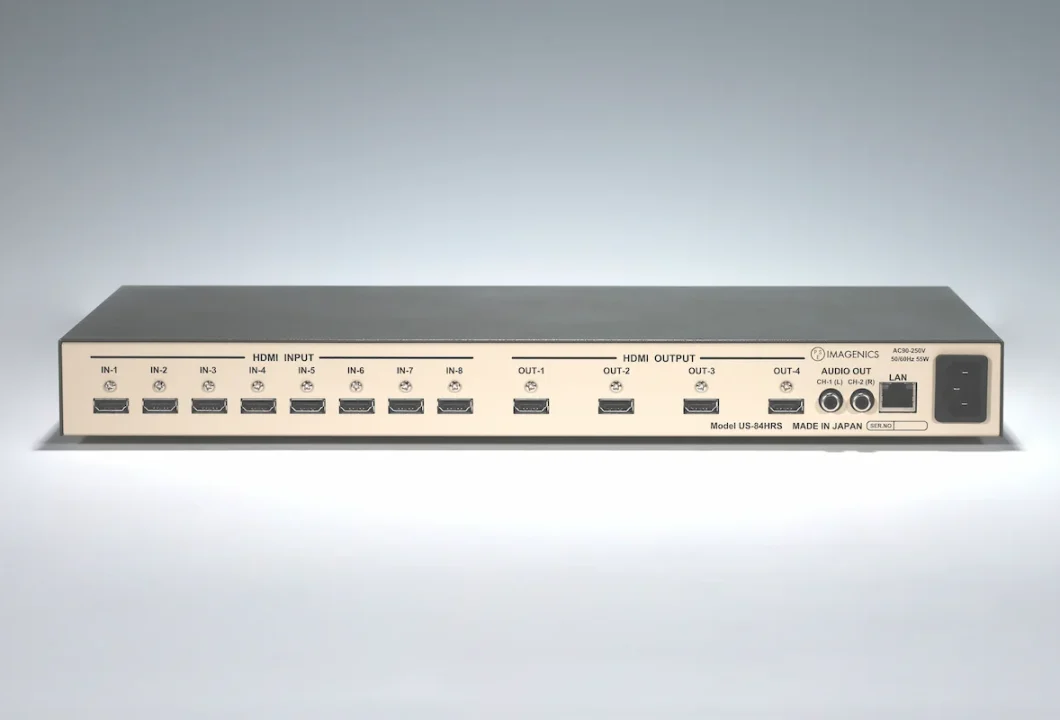

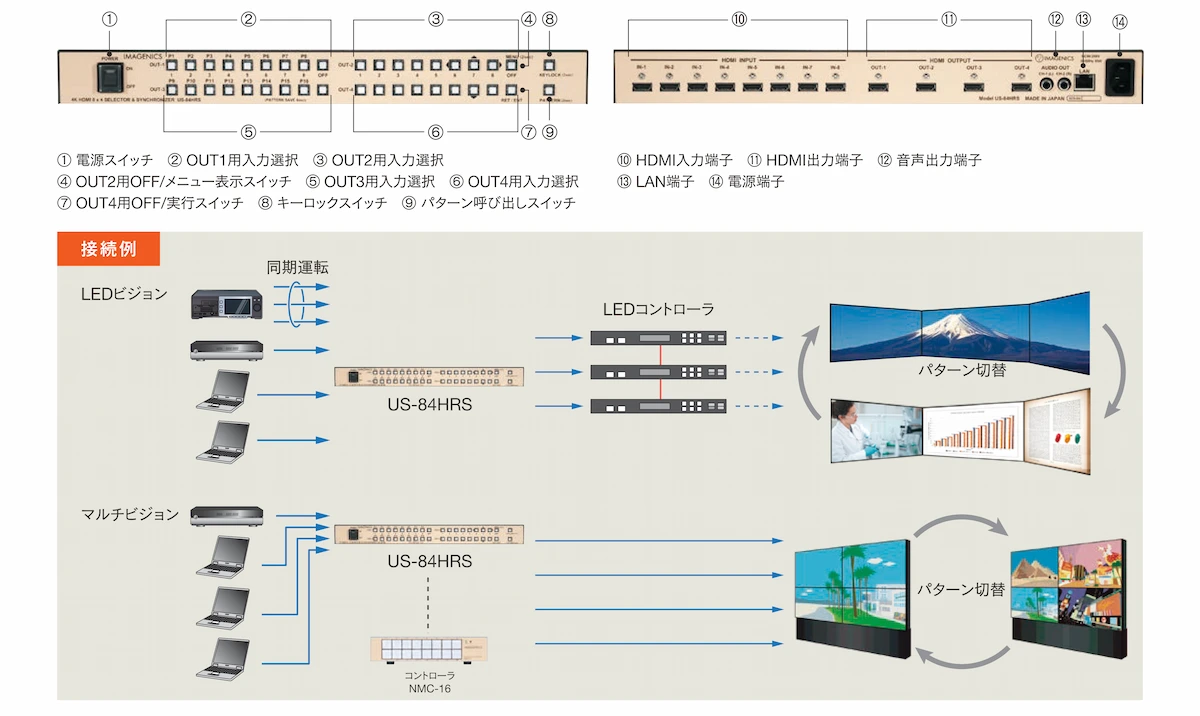

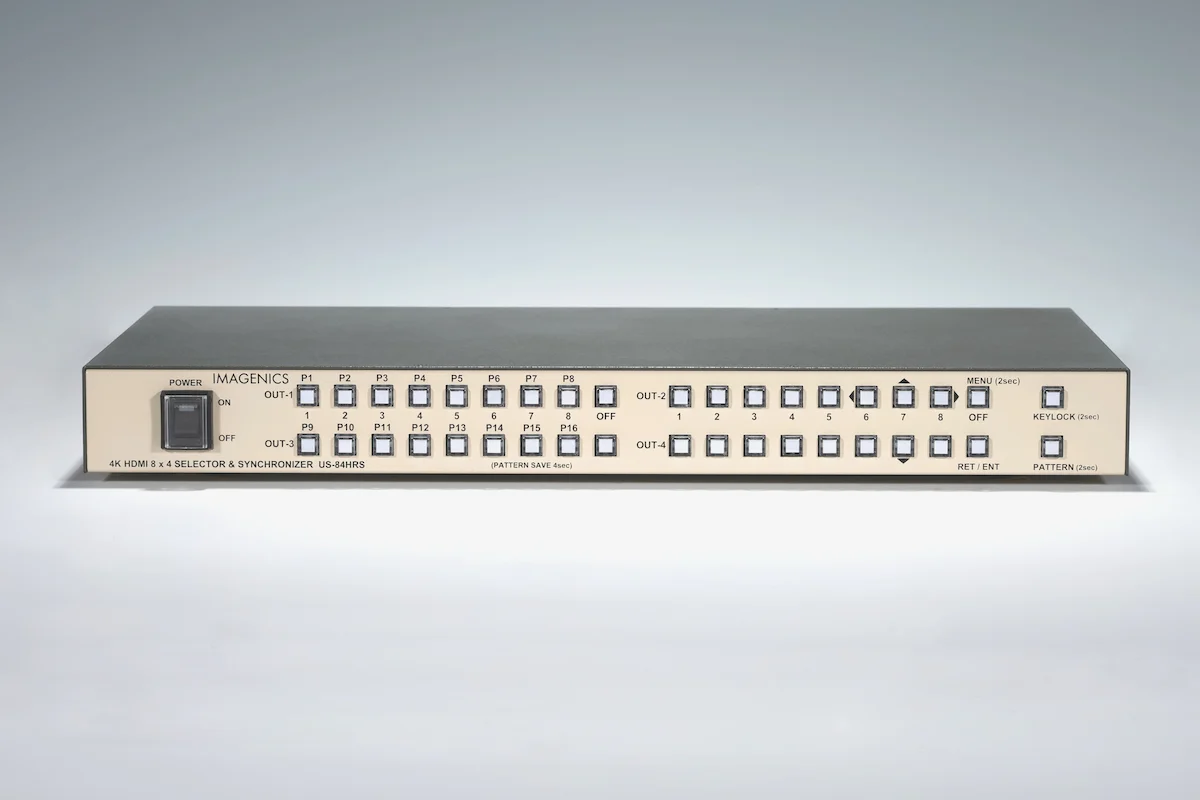

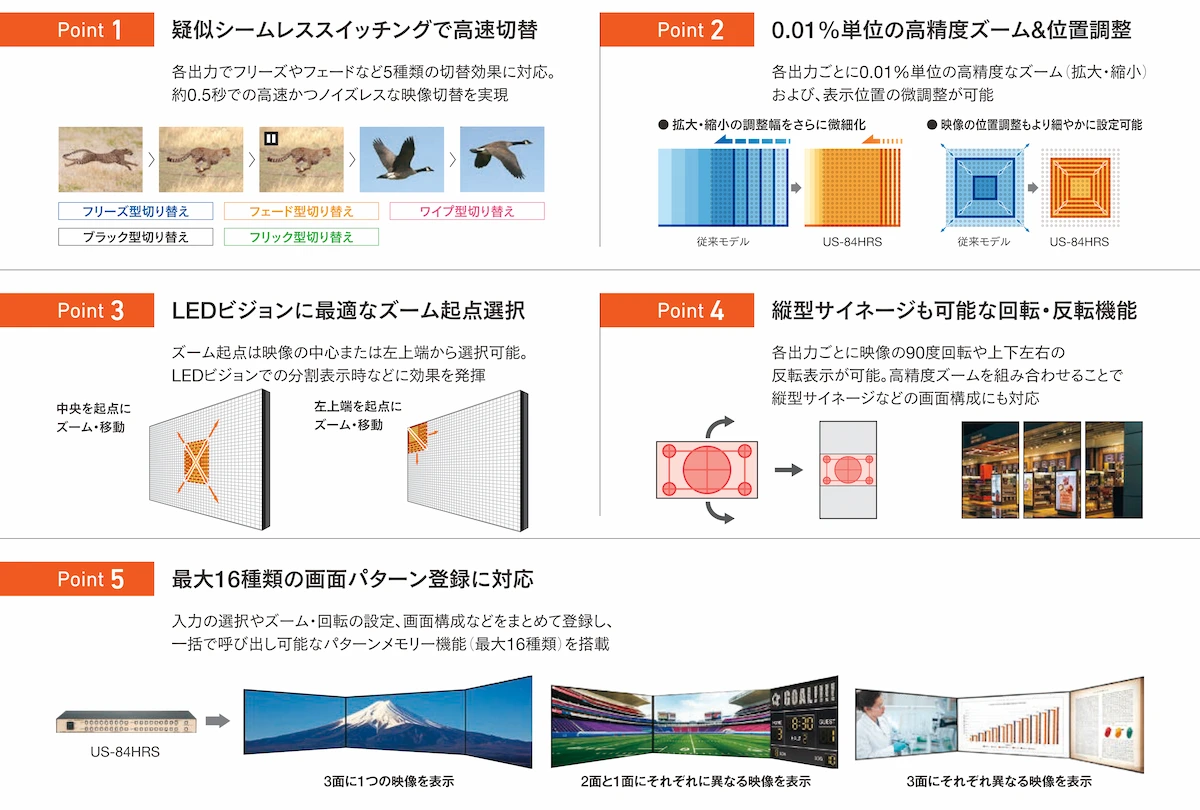

製品の特長

わたしたちの製品について

入力映像信号 TMDS信号（デジタルRGB/YPbPr）ピクセルクロック25 MHz ～ 600 MHz（ TMDSクロック 25 MHz ～ 340 MHz）
4K , D1～D5相当のHDMI信号および、640 x 480 ～ 4,096 x 2,160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号（4K60@422）
または24ビットフルカラー（4K60@444）の規格準拠信号に対応
HDMI入力端子 HDMI-A 19ピンコネクタ 8系統（ HDCP 1.4, 2.2対応、DVI信号入力可能）
入力ケーブル補償範囲 PC（VESA）,D5など　　　6Gbps までの映像　　～ 30m 弊社製HDP-HDP 30m HDMIケーブルにて
4K30,60（420）など　10.2Gbps までの映像　　～ 20m 弊社製HDP-HDP 20m HDMIケーブルにて
4K60（422,444）など　 18Gbps までの映像　　～ 10m 弊社製HDP-HDP 10m HDMIケーブルにて
（弊社製の指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます。）
出力映像信号 MI 1.4, 2.0規格準拠(HDR対応可、HDCP 1.4, 2.2対応)またはDVI 1.0規格準拠信号(HDCP 1.4対応)

4,096 x 2,160、3,840 x 2,160(4K)、2,560 x 1,600、2,560 x 1,440、2,048 x 1,152、
1,920 x 1,200、1,920 x 1,080(D5)、1920 x 1,080i(D3)、1,680 x 1,050。1,600 x 1,200、
1,600 x 900、1,440 x 900、1,400 x 1,050、1,366 x 768、1,360 x 768、1,280 x 1,024、
1,280 x 800、1,280 x 768、1,280 x 720(D4)、1,024 x 768、800 x 600、
720 x 480(D2:16:9)、720 x 480(D2:4:3)、720 x 480i(D1:16:9)、720 x 480i(D1:4:3)、640 x 480

各解像度へ、取得 EDID による自動設定または手動による固定設定が可能、
初期値の垂直周波数は全て 59.94 Hz
RGB(444), YUV444, YUV422, YUV420(4K60 のみ)の自動または手動変換出力です。

※ 出力垂直周波数は、0.01 Hz 単位で 59.00 Hz から 60.50 Hz までオフセット調整が可能です。
4つのHDMI出力は解像度設定に関係無く常に垂直フレーム同期、全ての出力の垂直周波数は同じとなります。
HDMI出力端子 HDMI-A 19ピンコネクタ 4系統（ HDCP 1.4, 2.2対応、カラースペース変換やDVI信号出力可能）
出力ケーブル長範囲 フルHD60　出力時　 ～ 10m 弊社製HDP-HDP 10m HDMIケーブルにて
4K60 4:2:0 出力時　～ 5m 弊社製UHP-5 HDMIケーブルにて
4K60 4:4:4 出力時　～ 3m 弊社製UHP-3 HDMIケーブルにて
内蔵EDID
エミュレーション機能
（プラグアンドプレイ機能）		 CEA,VESAの主要な解像度をメニュー設定して使用
または、各HDMI出力端子からのEDIDデータをコピーバックアップして使用可能。
アナログ音声機能 音声出力端子：-10 dBu（ 10 kΩ 以上負荷時） ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャックx2)
音声周波数特性：20 Hz ～ 20 kHzにて、-1 dB ～ +1 dB
音声SN比：80 dB 以上（ 1 kHzのA特性、基準-10 dBu出力時）
音声クロストーク：80 dB 以上
音声歪率：0.03 % 以下（ 10 kΩ 以上負荷時）
最大音声出力レベル：+10 dBu（ HDMIエンベデット音声の 0 dBFS時）
※ リニア PCM 音声以外は出力されません。出力連動または入力番号への固定デエンベ出力となります。
映像音声遅延 映像遅延 ：33 ms ～ 50 ms (2 フレーム -0, +1 フレーム)
ただし 90 度回転使用時は +16.67 ms (+1 フレーム追加)
音声遅延 ：約 50 ms (常時固定遅延) ただしビットストリーム音声使用時はパススルー出力
外部制御機能 LAN　10BASE-T,100BASE-TX 1系統　　RJ45 1系統　　100BASE-TX, 10BASE-T 自動判定
本機への各種動作設定と操作および状態確認ができます。
その他機能 オンスクリーン・メニュー方式による各種設定、
入力端子別の映像ズーム・トリミング・マルチ関係の設定記憶機能、
出力端子別の自動カラーフォーマット変換およびダウンコンバート変換動作、
入力端子別の EDID 設定、
疑似シームレス繋ぎ（フリーズ型・ブラック型・フェード型・フリック型・ワイプ型）、
16 種のパターンメモリー機能、
シーケンシャルスイッチャー機能（時間、入力検知動作、パターン切替、ほか）、
内部状態のステータス一覧の読み取り（LAN からのテキスト文字列）、
動作設定の一括バックアップとリロード、
入力 HDCP 非対応動作設定、
4K HDR 映像から SDR 映像への自動変換機能、
0.01%調整精度でのバリアブル拡大縮小ズーム機能、
90 度単位での映像回転および上下左右の個別映像反転機能、ほか。
電源 AC 90 V ～ AC 250 V 55 W（最大・内蔵FANによる回転数制御型強制空冷）
外形寸法 幅422 mm × 高さ44 mm × 奥行230 mm（ 突起物を除く）
質量 約 3.5 kg
付属品 EIA 19 型 1U ラックマウント金具 1 組、
国内専用電源ケーブル(3P-3SL)ロック機構付き 1本、
電源3P-2P変換プラグ 1個、
HDMI ケーブル抜け止めキット(CL-2) 12 個
販売開始年月 2026年1月
  1. 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
カタログ
外観図
コマ図
仕様書
取扱説明書
取扱説明書（外部制御）
外部制御アプリケーション

リモートコントローラ

※本機のTCP/IP同時接続数は１です。
複数台のRCX-16から本機を制御するには1台目のRCX-16を親機、2台目以降のRCX-16を親機と通信する子機として設定することで対応が可能です。
RCX-16のスイッチ領域を上下左右に分割設定する場合は制限がございます。詳しいご案内＞＞

また、RCXによるパターンメモリー呼び出し操作は本器は非対応となります。
パターンメモリー呼び出し操作の場合は、NMC-16をご使用ください。

HDMIケーブル

  • UHPシリーズ

※4K60p(4:4:4)18G対応です。
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
仕様書
  • HDP-HDPシリーズ

※HDP-HDP10m:4K60p(4:4:4) 18G対応、 HDP-HDP15m/HDP-HDP20m:4K60p(4:2:0) 9G対応です。
長さ(m) 型式 税抜価格(円)
10 HDP-HDP10m 26,400
15 HDP-HDP15m 32,400
20 HDP-HDP20m 38,400
対応信号: HDP-HDP10m　4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など HDP-HDP15m/HDP-HDP20m　4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど
仕様書
