SL-U624K マルチシグナル対応 シームレススイッチャー HDBaseT出力

550,000円（税抜価格 ）
映像音響用語集

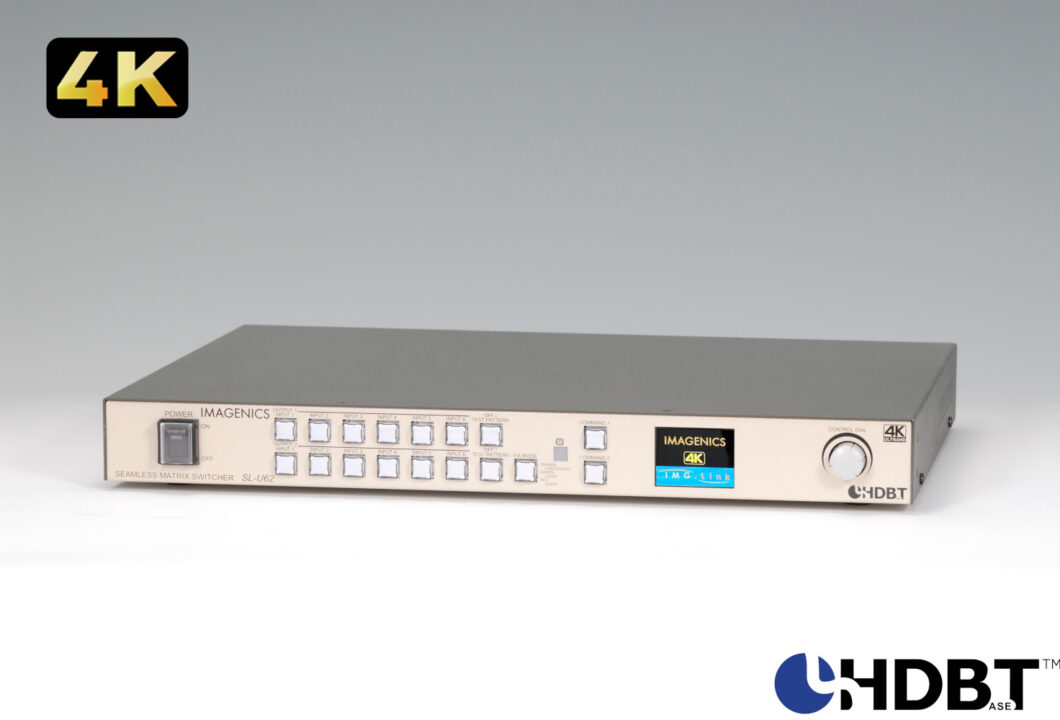

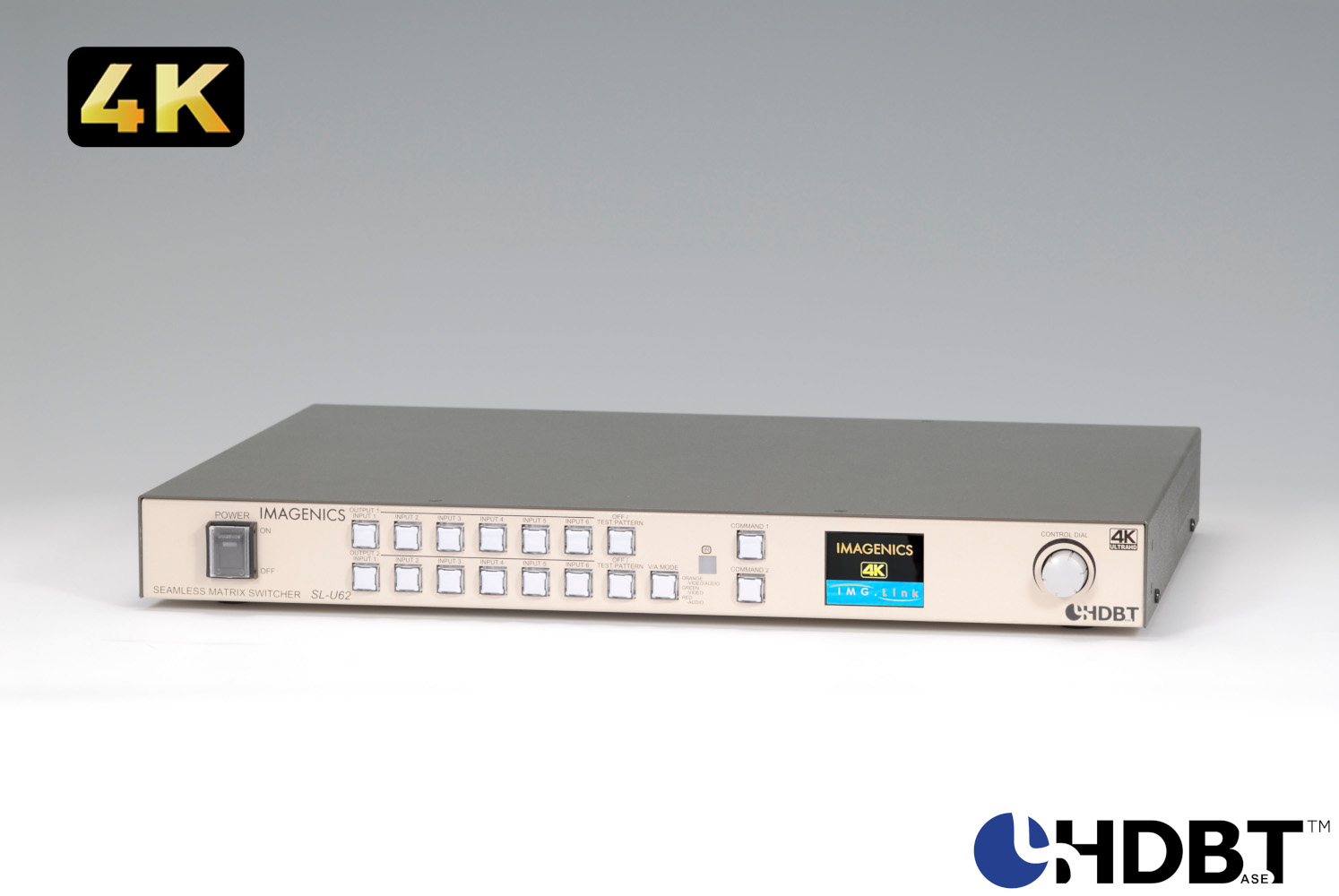

HDBaseT搭載　4Kフルスペック対応シームレススイッチャー

SL-U62 は、4K60/4:4:4 のHDMI 信号に対応した映像・音声6 入力2出力のマルチシグナル対応シームレススイッチャーです。
HDMI、DVI、RGB、コンポーネント、コンポジットビデオ、S ビデオの各信号に対応し、各々の信号を任意の解像度へスキャンコンバートして出力します。
映像信号の切り替えはカットアウトやフェードなどの効果によるノイズのない切り替えを実現します。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 映像・音声6入力2出力構成で、映像切り替え時はカットアウトやフェードなどの効果により、切り替えノイズの無いシームレスな動作を実現します。
  • すべてのHDMI入出力端子が、4K 60p 4:4:4に対応します。
  • 映像入力はHDMI信号、DVI信号、アナログRGB信号、アナログコンポーネント信号、コンポジットビデオ信号、Sビデオ信号の各信号に幅広く対応しています。
  • 全映像入力端子にEDIDエミュレート機能を搭載しています。（HDMI・DVI・アナログRGBそれぞれ選択可能）
  • 映像出力はHDMI信号、HDBaseT信号(cat5e/6信号)に対応し、 同時出力が可能です。
  • 映像と音声は独立して切り替える事が可能です。
  • LAN端子から外部制御を行うときはブラウザで簡単に操作することが可能です。
  • 入力信号を検出し自動で切り替える機能があります。
  • 信号を入力している一番若い入力CHに自動切替。
  • 入力信号が『なし→あり』に変化したCHに自動切替。
  • 音声レベル調整機能を搭載しています。
  • 外部AUX音声入力端子を備えており、他の音声入力信号とのミキシング機能を搭載しています。
  • 映像・音声出力にテスト信号発生機能を搭載しています。※入力可能なHDMI音声は、リニアPCMのみです。
ブラウザ操作画面
付属の電源ケーブルはロック機構付
※HDBaseT(TM)およびHDBaseT Allianceロゴは、HDBaseT Allianceの登録商標です。

動作実演動画

※動画は、音声が出ますのでご注意ください。
仕様についてのお問合せやデモ機のご依頼



特長

接続例

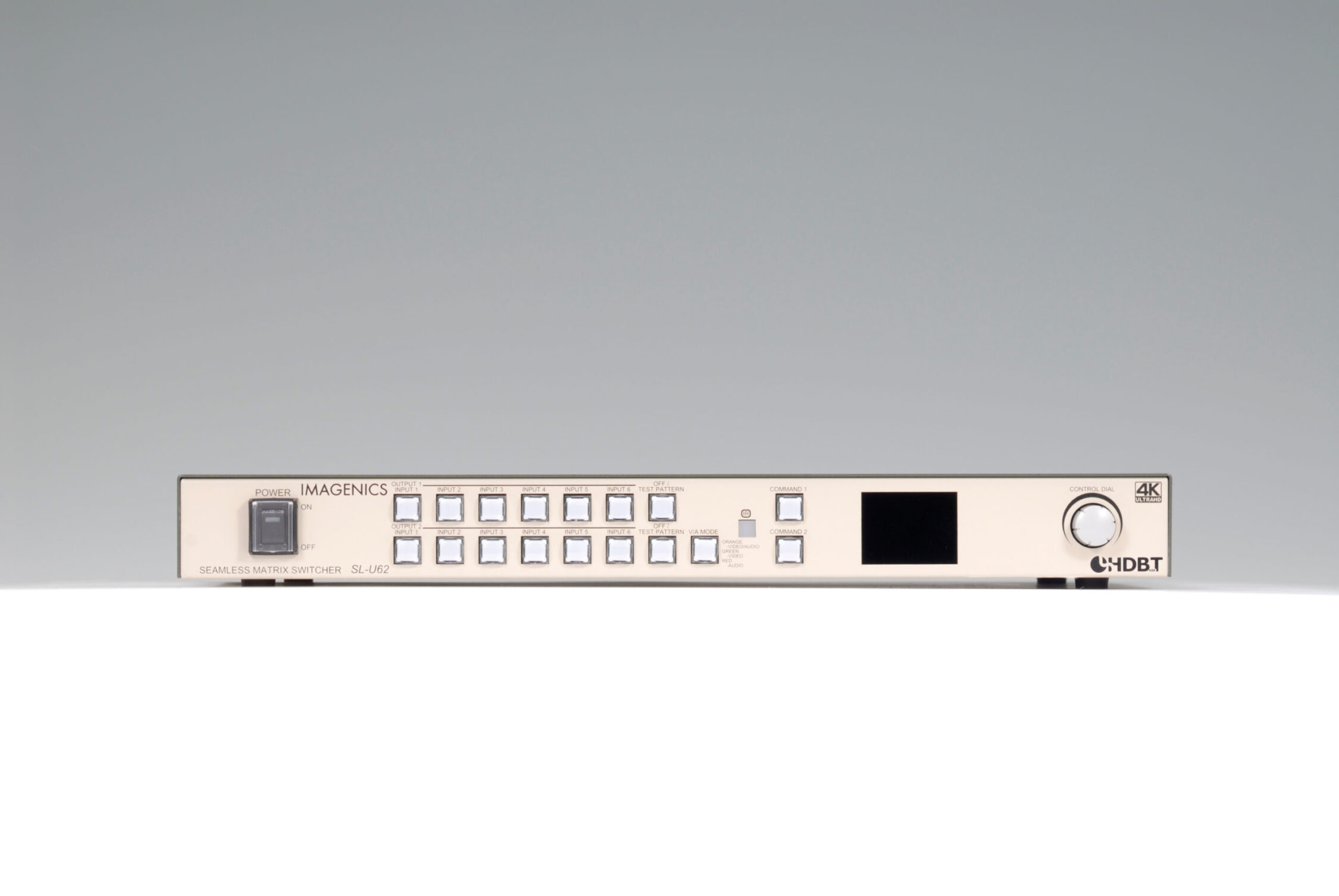

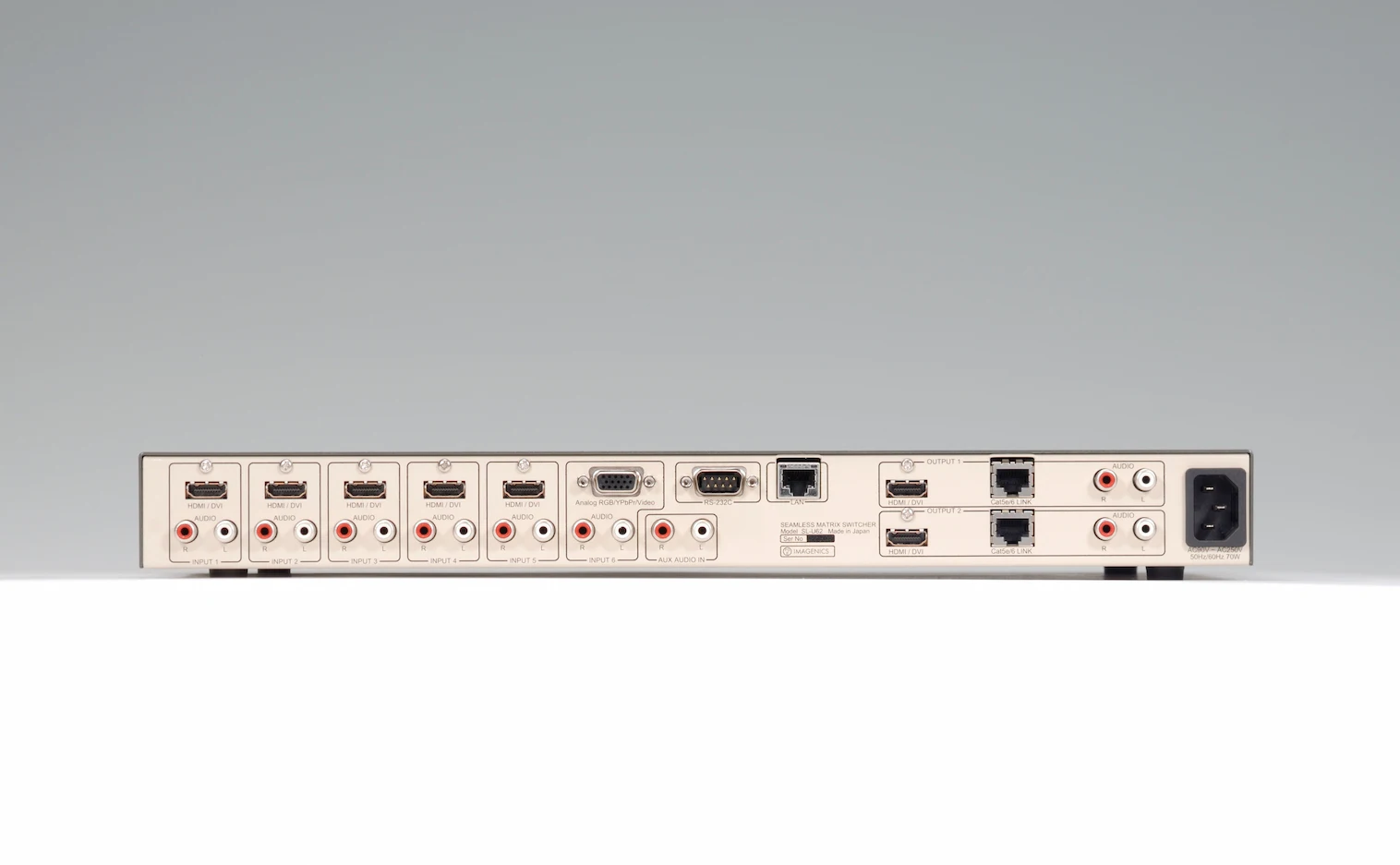

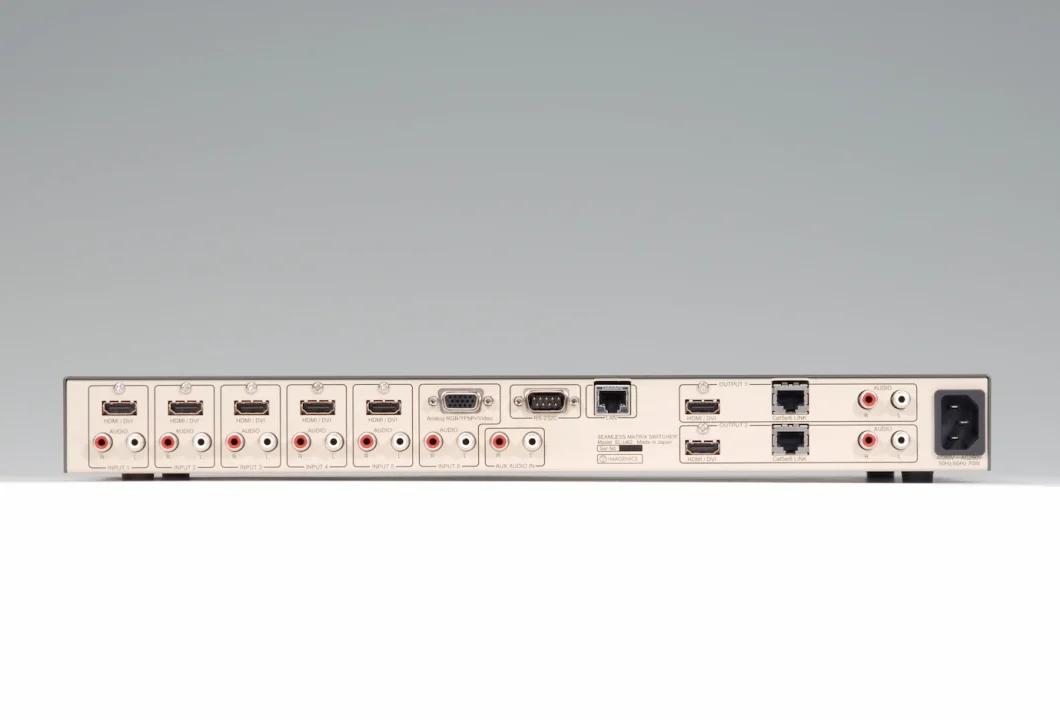

写真・各部名称

映像入力 HDMI端子 H D M I / D V I ： HDCP 1.4/2.2 対応、Deep Color 対応、EDID エミュレータ機能搭載、対応解像度480i ～1080p・4K60/4:4:4、VGA ～ UXGA・WUXGA(Reduced Blanking)のCEA-861 およびVESA DMT 解像度、対応ピクセルクロックレート25 MHz ～ 600 MHz、対応TMDS クロックレート 25 MHz ～ 300MHz 形状：HDMI TypeA 19 ピンコネクタ
入力数 5系統
D-sub15端子 アナログRGB ：VGA ～ UXGA およびWUXGA（Reduced Blanking）のVESA DMT 解像度、
対応ピクセルクロックレート 25 MHz ～ 165 MHz
0.7 V(p-p) 75 Ω（ Sync on Green 時1.0 V(p-p)）、
同期信号 HD・VD またはCS TTL レベル、またはSync on Green、
EDIDエミュレータ機能搭載
コンポーネント ：480i / 480p / 720p / 1080i / 1080p
Y : 1.0 V(p-p)、CbCr / PbPr :0.7 V(p-p) 75 Ω、480 系はビデオID-1 対応
コンポジット/ S ビデオ信号：コンポジット・Y : 1.0 V(p-p)、C : 0.286 V(p-p)　75Ω、
NTSC ビデオ信号、ビデオID-1 対応
形状：ミニDsub15 ピンコネクタ
入力数 1系統
映像出力 HDMI端子 出力解像度480i ～1080p・4K60/4:4:4、VGA ～ UXGA・WUXGA(Reduced Blanking)の
CEA-861 およびVESA DMT からのプリセット解像度、HDCP 1.4/2.2 対応、Deep Color 対応、
形状：HDMI TypeA19 ピンコネクタ1 系統
出力数 2系統
CAT5e/6デジタル
端子		 出力解像度480i ～1080p・4K60/4:4:4、VGA ～ UXGA・WUXGA(Reduced Blanking)の
CEA-861 およびVESA DMT からのプリセット解像度、（※HDMI 出力が4K60/4:4:4の時、Cat5e/6 出力は
4K60/4:2:0 ダウンサンプルまたは1080p へのダウンコンバート出力になります）
HDCP 1.4/2.2 対応、Deep Color 対応
形状：RJ-45 コネクタ　（HDMI との分配出力）
出力数 2系統
映像入出力間遅延 約33 ms ～ 67 ms
音声入力 リニアPCM 32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル 形状：HDMI TypeA 19 ピンコネクタ
入力数 5系統
アナログ不平衡 245 mV(rms) (－10 dBu)、約40 kΩ、最大入力レベル: 2.1 V(rms) (+8.8 dBu)
形状：ステレオRCA ピンジャック
入力数 6系統＋補助入力1系統
音声出力 リニアPCM 48 kHz・24 bit、最大8 チャンネル、形状：HDMI TypeA 19 ピンコネクタ、RJ-45 コネクタ
出力数 各2系統
アナログ不平衡 245 mV(rms) (－10 dBu、10 kΩ以上負荷時)、最大出力レベル : 2.1 V(rms) (+8.8 dBu)、ローインピーダンス 形状：ステレオRCA ピンジャック
出力数 2系統
音声遅延機能 0 ms ～ 85 ms
音声レベル調整機能 －78 dB ～ +18 dB（ 0.5 dB ステップ）
外部制御 RS-232C（Dsub9 ピン プラグ）1 系統、LAN（RJ-45）1 系統、赤外線リモコン（リモコンは別売りです。）
メモリーバックアップ 不揮発メモリによる設定値の保持特性 10 年以上
内部時計用電池 コイン型リチウム電池CR2032 6 年（20 ℃）
電源/消費電力 AC 90 V ～ AC 250 V 50 Hz・60 Hz / 70 W（ 最大）
外形寸法/質量 幅422 mm × 高さ44 mm × 奥行き300 mm / 約 4.4 kg
付属品 EIA19 型ラックマウント金具 1 組（1 U）、3P-3SL 電源コード（AC 100 V 系、ロック機構付き） 1 本、3P-2P 電源変換プラグ 1 個、HDMI ケーブル抜け止め金具（CL-1） 7 個、結束バンド 7 本
発売開始年月 2020年7月
  1. ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
  2. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
