HCE-CP1ATX(LAN)、DCE-CP***シリーズ(同軸)へ電源供給可能な PoHインジェクタ

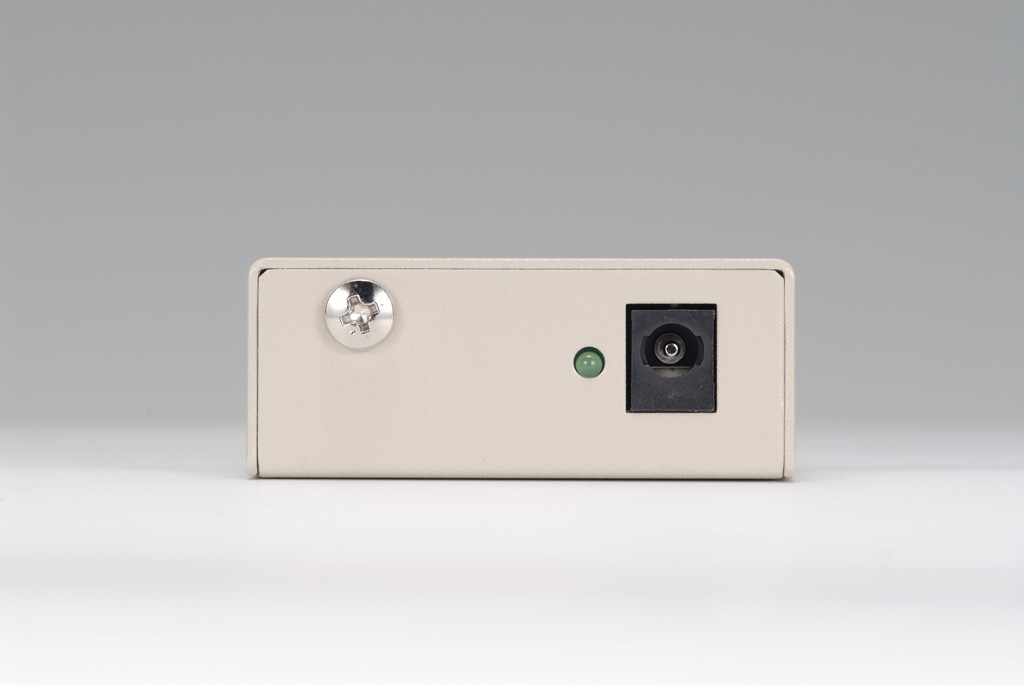

PU-PH1は、壁プレートHDBT送信器HCE-CP1ATX用のPoHインジェクタです。
(壁プレートIMG.LINK送信器 DCE-CPH1TX・DCE-CPD1TX・DCE-CPH1TX-F・DCE-CPD1TX-F へも給電対応)
各送信機へCat5e/6ケーブル経由での電源供給を行い、付属のACアダプタを使用して最大9Wまで給電が可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- PU-PH1は、弊社壁プレート送信器HCE-CP1TX、HCE-CP1ATX用のPoHインジェクタです。
- Cat5e/6ケーブルからの電源供給を行えるため、HCE-CP1TX、HCE-CP1ATXへ直接の電源の配線/接続を不要にできます。
※本機のCat5e/6出力端子の後段にDAコンバータ等の機器を接続すると映像出力が揺らぐ場合があります。
※本製品をHDMI CAT5e/6伝送器と組み合わせてお使いになる際、業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。
※本製品をHDMI CAT5e/6伝送器と組み合わせてお使いになる際、業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。
CAT5e / 6入力 | CAT5e/6 信号 RJ-45 1系統 PoE 給電機能(IEEE 802.3af相当) |
---|---|
CAT5e / 6出力 | CAT5e/6 信号 RJ-45 1系統 |
延長距離 | 接続するCat5e/6送受信機の延長距離 ※設置環境や条件により接続した送信機/受信機の最大延長距離が短くなる場合があります。10%程度の余裕を見ることを推奨します。 |
電源 / 消費電力 | DC5 V 1.8A / 最大9W |
外形寸法 / 質量 | 幅 60mm × 高さ 24mm × 奥行 100mm( 突起物含まず)/ 約 310g(羽型アングル含む) |
付属品 | AC 100V 27VA 50Hz・60Hz 国内専用ACアダプタ1台(5 V 2.3A 出力、ロック機構付き)羽型アングル(汎用取り付け金具)1枚(本体に取り付け済み) |
発売開始年月 | 2019年6月 |
- 製品の詳細仕様は、「仕様書」「取扱説明書」にてご確認ください。
HDMI送信器(壁プレート型)
ラックマウント金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に1個付属しております。
Cat5eケーブル(STP)
-
STP5E
シリーズ※結線はTIA/EIA568Aストレートです。(ツイストペアケーブル機器用)
色:ライトブルー
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) | 型式 | 税抜価格(円) |
10 | STP5E-10 | 7,300 |
20 | STP5E-20 | 11,300 |
30 | STP5E-30 | 15,300 |
40 | STP5E-40 | 19,300 |
50 | STP5E-50 | 23,300 |
60 | STP5E-60 | 27,300 |
70 | STP5E-70 | 31,300 |
80 | STP5E-80 | 35,300 |
90 | STP5E-90 | 39,300 |
100 | STP5E-100 | 43,300 |
110 | STP5E-110 | 47,300 |
120 | STP5E-120 | 51,300 |
130 | STP5E-130 | 55,300 |
140 | STP5E-140 | 59,300 |
150 | STP5E-150 | 63,300 |
