DCE-CPD1TX-FDVI(HDMI)信号同軸延長器・送信器(フロアコンセント取り付け型)

98,000円（税抜価格 ）
映像音響用語集
フロアコンセント取付可能なEDIDエミュレート搭載　IMG.LINK長距離同軸延長 送信機

DCE-CPD1TX-Fは、弊社製IMG.Link受信器等と組み合わせる事により、DVI(HDMI)信号を同軸ケーブル1本で最長210m伝送可能なフロアコンセント取付型同軸延長送信器です。
HDCP信号(著作権保護)にも対応しており伝送距離はDVI(HDMI)信号の解像度には依存しません。送受信器間の絶対遅延は1ms未満です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 1本の同軸ケーブルにて最長210m(7CHD使用時)までDVI(HDMI)信号を伝送できます。また伝送距離はご使用になる映像の解像度には一切影響されません。
  • HDMI信号ではエンベデット音声も同時に伝送します。圧縮系サラウンド音声のほか、8chまでのLPCM音声にも対応します。
  • HDMI / DVI 信号共にHDCP（著作権保護）に対応しています。
  • 動作状態を示す2色発光のLED表示と、オンスクリーン表示によるインフォメーション表示が可能です。
  • システム検証等で便利なテストパターン表示機能があります。HDMI信号出力時は1 kHzの音声テストトーンも出力されます。

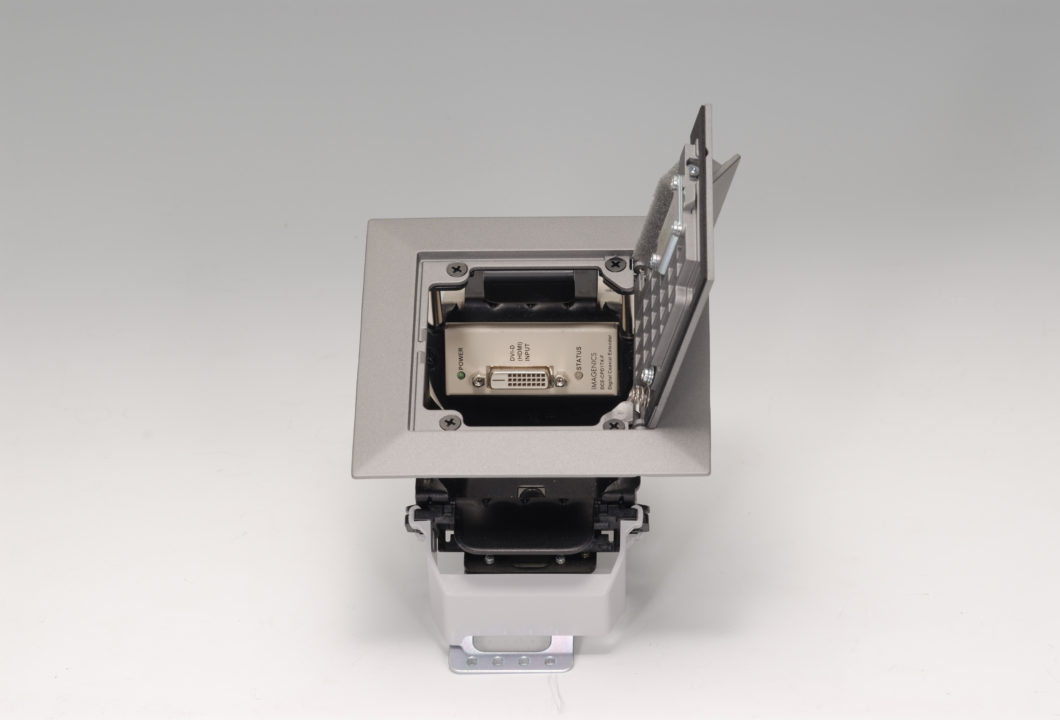

  • パナソニック電工製フロアコンセントNE35519、NE35529 に取り付け可能です。
  • 電源は別売のDCプラグ⇔RJ45変換ケーブルセット、またはインジェクタより給電します。
※給電用のケーブル、インジェクタは付属しておりませんので、別途お買い求め頂きますようお願い致します。
IMG.Linkとは

動作実演動画

DCE-CPH1TX、DCE-CPD1TXの機能紹介・動作実演動画です。
※動画は、音声が出ますのでご注意ください。
※仕様についてのお問合せやデモ機のご依頼

特長

接続例・電源供給方法

※給電用のケーブル、インジェクタは付属しておりませんので、別途お買い求め頂きますようお願い致します。

1.インジェクタで給電する場合
2.DCプラグ⇔RJ45変換ケーブルセットで給電する場合
DCプラグ⇔RJ45変換ケーブルセット
長さ(m) 型式 税抜価格
1 DC-RJ1S オープン
5 DC-RJ5S オープン
12 DC-RJ12S オープン
※DC-RJ*SはDCプラグ⇔RJ45変換ケーブルとACアダプタのセット品です

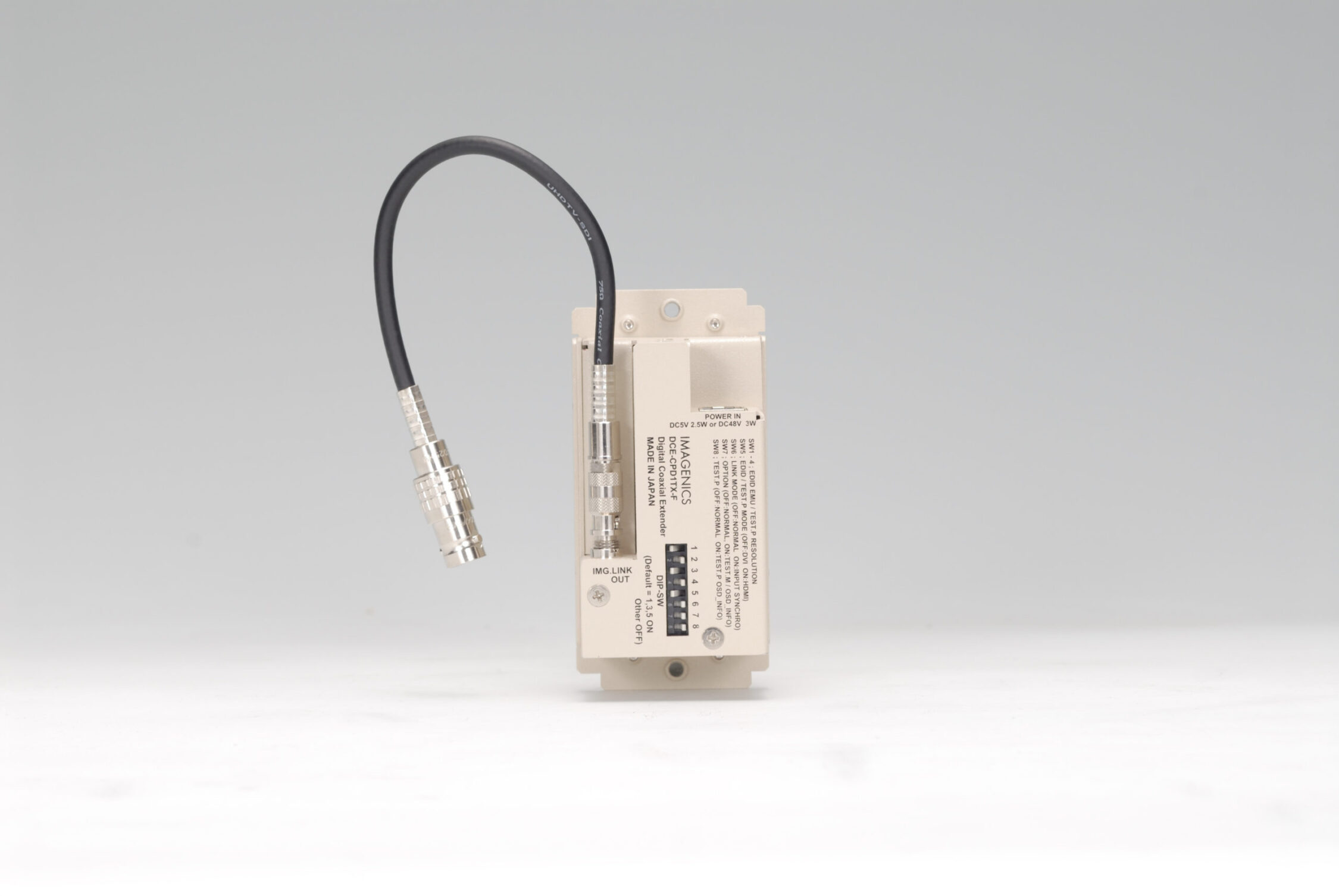

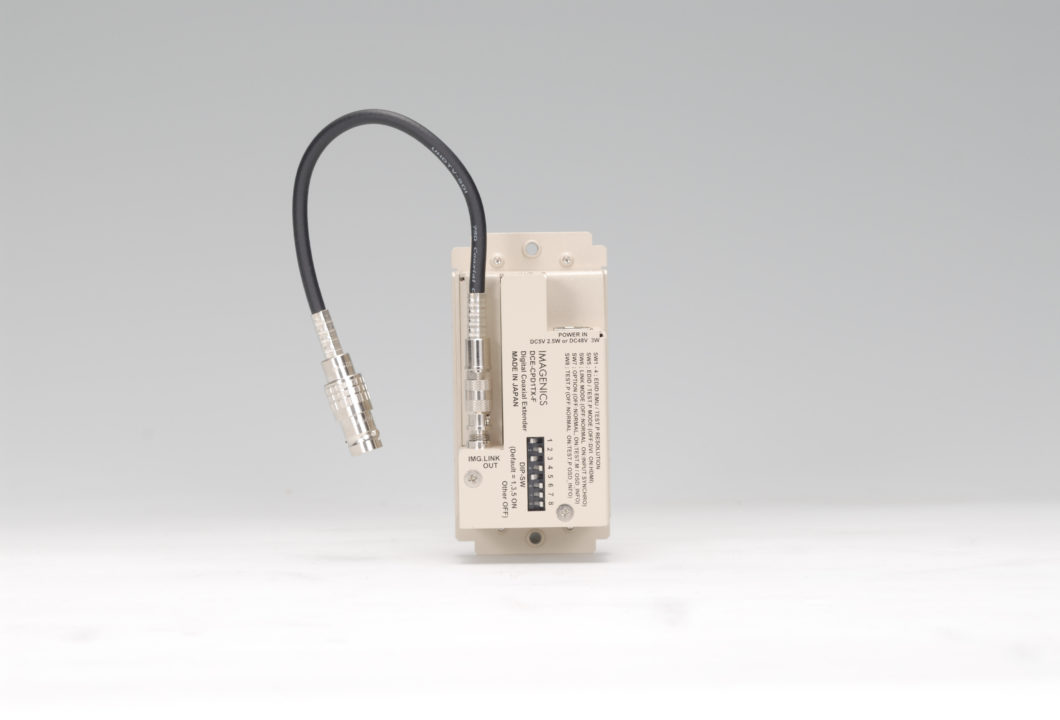

写真・各部名称

入力信号 ＜映像入力＞
TMDS信号ピクセルクロック25 MHz～165 MHz VGA@60～UXGA@60、WUXGA@60(RB)のPC信号および、D1～D5相当のHDMI信号にも自動対応24ビットフルカラー DVI Rev1.0 規格準拠信号またはHDMI信号　DVI-D24ピンコネクタ(シングルリンク)1系統 (HDCP対応、HDMI信号入力可能)
出力信号 ＜IMG.Link出力＞
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75Ω　Micro-BNC×1オリジナル双方向通信リンク機能
HDCP規格 HDMIのHDCPおよびDVIのHDCPに対応
同軸伝送距離 L-7CHD:210m、L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V:30m(設置環境等により距離が短くなる場合があります)
EDIDエミュレーション機能 受信器から送られてくるEDIDデータをスルー使用するか、15種の解像度の内蔵データを選択してDIP-SWで選択して使用できます。また、各解像度にてDVI信号とHDMI信号を選択可能です。
その他機能 HDMI→DVI信号変換機能(DCE-CPH1TX)、DVI→HDMI信号変換機能(DCE-CPD1TX)、入力信号状態およびリンク状態の2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、ほか。
適合フロアコンセント パナソニック電工製 NE35519、NE35529
電源の給電方法と延長距離 別売インジェクタ使用時:PU-PH1とTIA/EIA T568(A/B)準拠のストレートケーブル(AWG24番以上)で最長230m
別売ACアダプター使用時:専用変換ケーブルを併用して最長12m
特記事項 HDMIのCEC、ARC、HEAC機能には非対応
電源／消費電力 別売ACアダプタ使用時:DC 5V 0.5A /2.5W(最大) 、別売インジェクタ使用時: DC 48V 62mA 3W(最大)
外形寸法／質量 幅44.8mm 高さ93mm 奥行45mm 突起部は含まず/約210g
付属品 Micro-BNCオス⇔BNCメス変換ケーブル1本(20cm、本体に接続済み)
発売開始年月 2020年12月
  1. ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
  2. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
カタログ
仕様書
取扱説明書
外観図
コマ図

PoHインジェクタ

DCプラグ⇔RJ45変換ケーブルセット

※DC-RJ*SはDCプラグ⇔RJ45変換ケーブルとACアダプタのセット品です
長さ(m) 型式 税抜価格
1 DC-RJ1S オープン
5 DC-RJ5S オープン
12 DC-RJ12S オープン

Cat5eケーブル(STP)

  • STP5E
    シリーズ

※結線はTIA/EIA568Aストレートです。(ツイストペアケーブル機器用)
色：ライトブルー
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) 型式 税抜価格(円)
10 STP5E-10 7,300
20 STP5E-20 11,300
30 STP5E-30 15,300
40 STP5E-40 19,300
50 STP5E-50 23,300
60 STP5E-60 27,300
70 STP5E-70 31,300
80 STP5E-80 35,300
90 STP5E-90 39,300
100 STP5E-100 43,300
110 STP5E-110 47,300
120 STP5E-120 51,300
130 STP5E-130 55,300
140 STP5E-140 59,300
150 STP5E-150 63,300
仕様書
