ILV-U414K IMG.LINK ビューワ
580,000円(税抜価格 )
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
- Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
- 著作権で保護された映像コンテンツを保護するための暗号化技術
- HDMIやDVI、SDI信号の映像信号に入っている(重畳)音声信号をDAコンバートしてアナログ音声を取り出すこと。
- RoHS(Restriction of Hazardous Substances Directive , 危険物質に関する制限令)とは、 電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

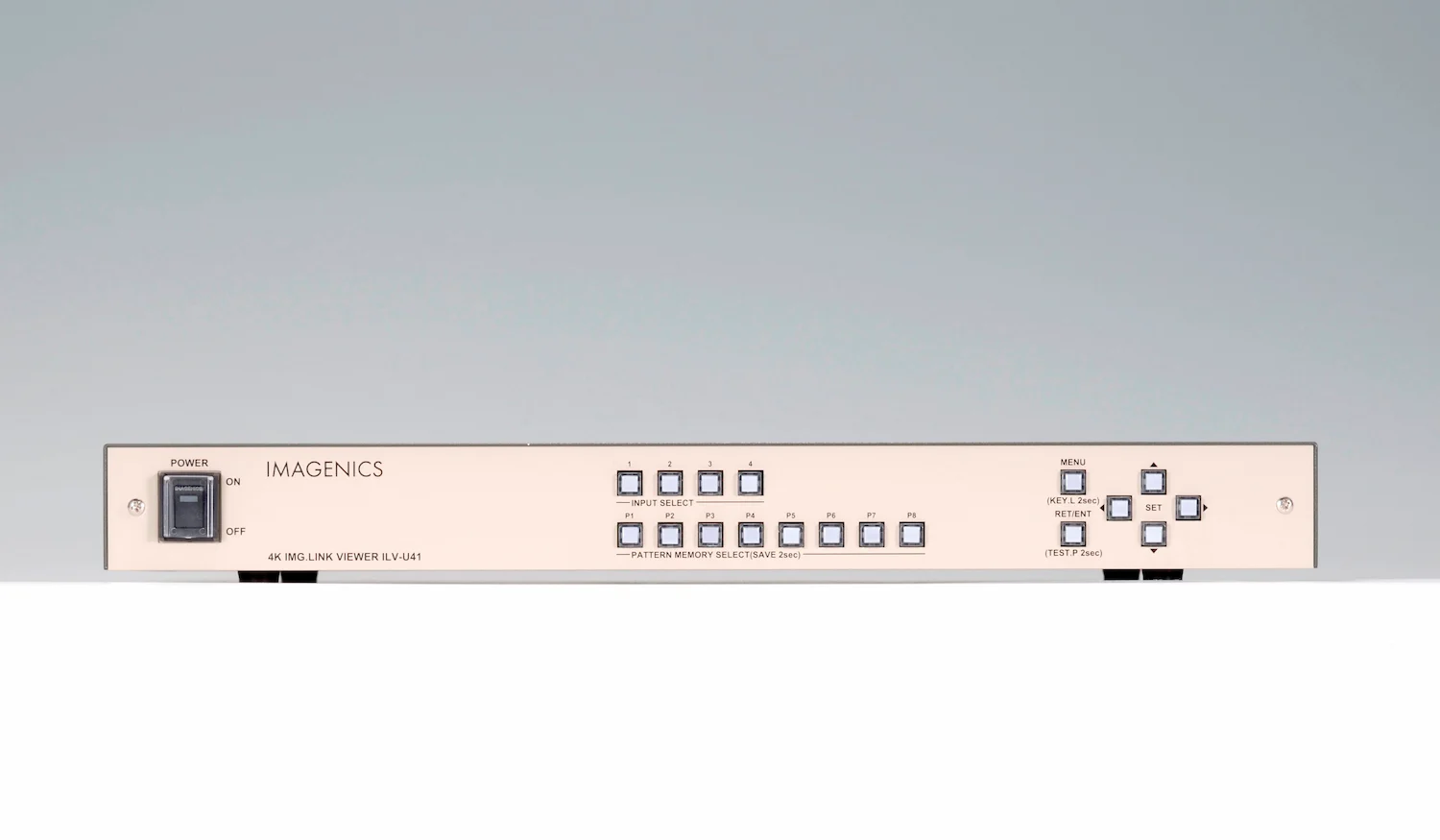

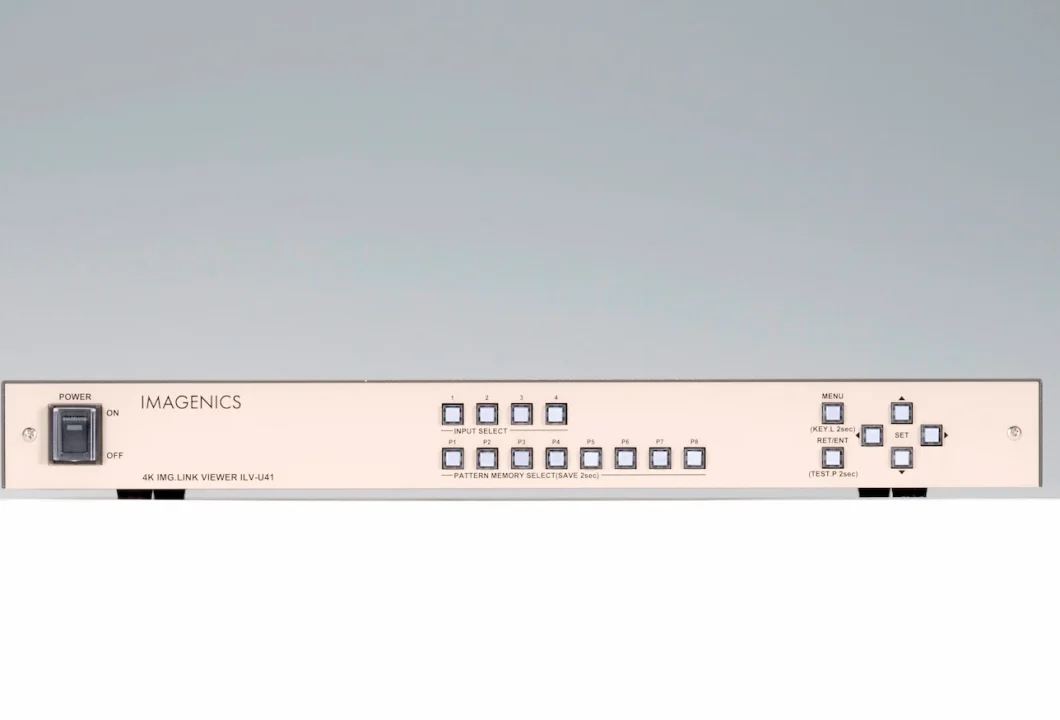

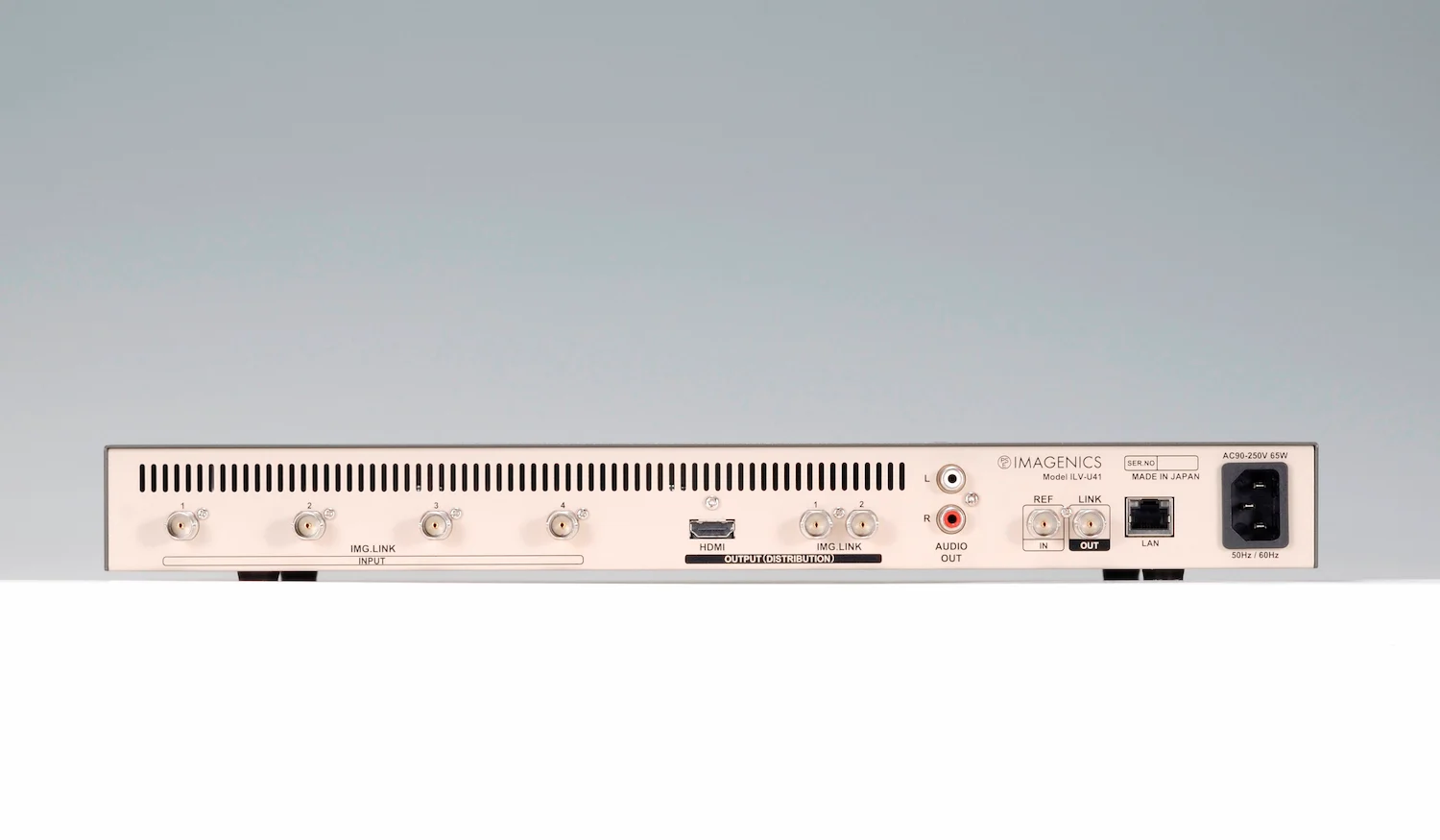

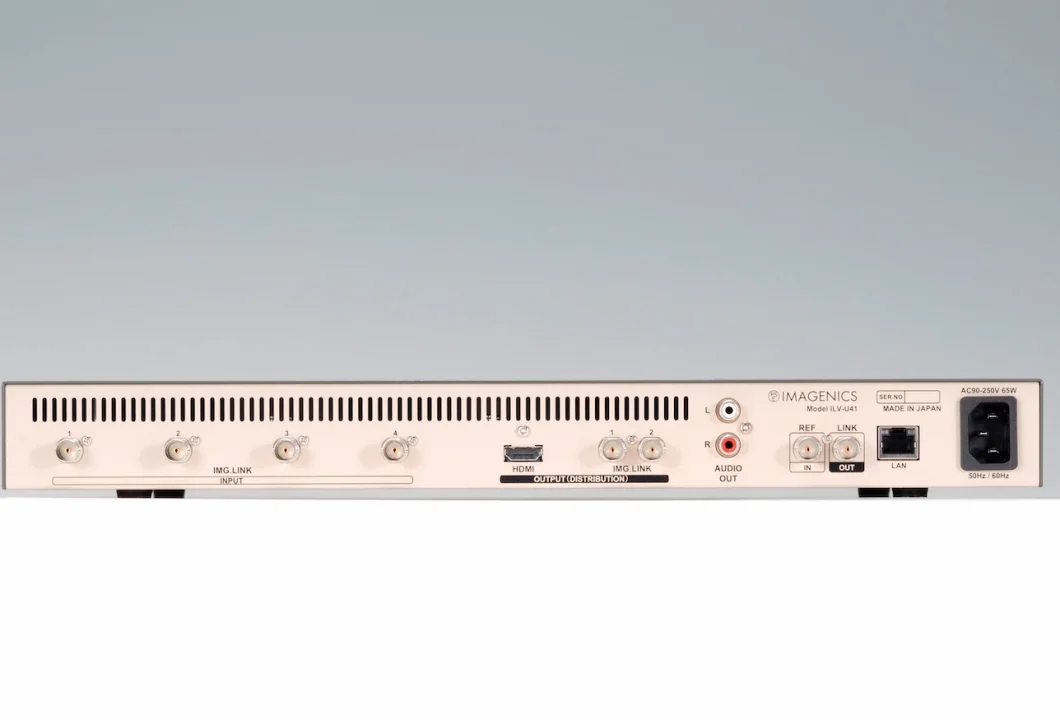

4Kフルスペック対応 レイアウトフリー画面合成が可能な4K IMG.LINK 4入力ビューワ
ILV-U41 は、4 系統の 4K IMG.LINK 信号を合成して4K HDMI と 4K IMG.LINK Rev2 信号へ変換出力が可能な信号変換器です。
すべての入力に4K 対応アップダウンスキャンコンバータ内蔵、マルチビュー合成のレイアウトは任意サイズ/任意配置でフロントキーに8 種類まで割り当て可能。
また、これらのレイアウト切り替えの際も黒画面を挟むことなく完全シームレスで切り替えることが可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 非同期かつ最大4K60P(4:4:4)までのIMG.LINK Rev1規格 Rev2規格 信号4系統を同時入力することが可能です。
- IMG.LINK出力はRev2規格となります。Rev1環境にて画面合成を行う場合は、HDMI出力にCRO-H26Tをご使用ください。
- 480P,VGA~WQXGA,2K,4K60P(4:4:4)までのHDMI信号1系統(VESAまたはCEA-861F規格準拠)、IMG.LINK Rev2規格 信号2系統、
およびアナログ音声信号1系統に分配出力することが可能です。 - 入出力共にHDCP2.2/1.4(著作権保護)に対応しています。
- 各入力端子にはEDIDのエミュレータ機能を装備しています。
- 入力信号検知数によるパターン自動切替、指定時間によるオートシーケンシャル機能を搭載。
- 2チャンネルリニアPCM音声に対応します。4系統の音声を自由にミキシングすることが可能です。
- 入力番号、入力解像度ごとに高精度なバリアブルズーム機能、アスペクト調整機能があります。
- 入力番号ごとに任意位置のトリミング機能、タイトル文字、音声ピークメータの表示が可能です。
また、出力端子ごとに表示のON/OFFを選択することができます。 - 入力番号切換えやパターン番号切換え時、黒画面を挟むことなく切換えることができます。ミックス/ワイプ効果による切換えも可能です。
- 外部リファレンス端子により本機をデイジーチェーン接続することで大型のマルチディスプレイを構成することが可能です。
- 入力番号、入力解像度ごとに記憶可能な自動バックアップメモリ機能があります。入力解像度の種類をきめ細かく判定し、
自動判別してメモリします。バックアップ寿命はほぼ半永久です。 - LANによるリモート制御が可能です。
- 大型LEDやモニター等の調整時、より精細な配置調整対応のため映像信号の位置、拡大縮小、トリミング等の
調整ステップを従来の小数1桁から小数2桁へ(例 99.9%⇒99.99%)機能向上 をいたしました。
製品の特長
入 力 信 号 部 | ||||
---|---|---|---|---|
IMG.LINK信号 | オリジナル再エンコード方式によるデジタルシリアル信号 4 系統 1.0 Vp-p 75 Ω BNCx4 オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI 信号(固定ビットレート、音声は 9.216 Mbps) IMG.LINK Rev1(非映像圧縮), Rev2(VC-2 HQ 映像圧縮)全自動対応 |
|||
映像 | ピクセルクロック 25 MHz ~ 600 MHz 水平周波数 15 kHz ~ 135 kHz 垂直周波数 24 Hz ~ 120 Hz VGA ~ WQXGA(Reduced Blanking)、480P 720P 1080i 1080P、4K |
|||
音声 | 48 kHz 2 チャンネル LPCM | |||
出 力 信 号 部 | ||||
IMG.LINK信号 | オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 2分配 1.0 Vp-p 75 Ω BNCx2 オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI 信号(固定ビットレート、音声は 9.216 Mbps) IMG.LINK Rev2(VC-2 HQ 映像圧縮) |
|||
HDMI信号 | TMDS クロック ~ 297 MHz、データレート ~ 17.8 Gbps 1 系統(HDMI-A × 1) 4K60P(4:4:4)対応 HDCP 2.2 / 1.4 対応 ケーブル長:HDMI 出力端子3 m (4K60/4:4:4/24 bit)、5 m (4K60/4:2:0/24 bit)、10 m (1080p/24 bit) ※弊社内の環境、および弊社製ケーブルで測定した値です。すべての環境での動作を保証するものではありません。 |
|||
映像 | ピクセルクロック 25 MHz ~ 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択) 720 x 480(CEA-861F) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861F) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080P/i(CEA-861F) 1,920 x 1,200(ReducedBlanking) 2,048 x 1,080 2,048 x 1152(ReducedBlanking) 2560×1440(Reduced Branking) 2560×1600(Reduced Branking) 3,840 x 2,160(CEA-861F) 4,096 x 2,160(CEA-861F) ※ FHD および 4K 解像度を選択した場合のみ、垂直周波数 29.97 Hz / 30 Hz も選択することができます。 |
|||
音声 | 48 kHz 2 チャンネル LPCM | |||
映像/音声出力 | ※映像 /音声とも 2 系統、同一出力解像度の分配となります。 ※ただし HDMI信号のみ、出力解像度が 4K の場合、 1080Pにダウンコバート出力することが可能です。 |
|||
アナログ音声出力 | -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2) | |||
映像量子化 | デジタルRGB(YCBCR)信号 各8ビット | |||
遅延時間 | 約33 ms ~ 67 ms ※入出力ともに 60 Hzの場合 | |||
外部制御機能 | LAN :10BASET-T 100BASE-TX(自動判定) 1 系統(RJ45 × 1) | |||
メモリー機能 | 入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、 ユーザー指定の任意記憶再生機能(外部制御からのみ64種制御可能)。電源OFF時のバックアップ寿命は半永久です。 |
|||
その他付加機能 | 水平垂直アスペクト比調整、任意位置拡大縮小ズーム、トリミング機能、ボーダー付き表示、 調整画面オンスクリーン表示、タイトル文字表示(16 文字2 段、英数字と一部記号等)、音声ピークメータ表示、 シームレス切換え、内蔵テストパターン信号出力(複合パターン・ゼブラ動画・1 kHz 音声付)、 音声任意レベルミキシングおよび連動スイッチャー選択機能、FAN/温度アラーム通知機能、ほか。 |
|||
電源 / 消費電力 | AC 100V ~ AC 240V 50Hz・60Hz/65W (最大) | |||
外形寸法 / 質量 | 幅422mm 高さ44mm 奥行300mm (突起物を除く) / 約4.1kg | |||
付属品 | EIA 19型 1U ラックマウント金具 1組 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1本 HDMI コネクタ抜け止め金具(CL-1) 1個 |
|||
販売開始年月 | 2023年5月 |
- 製品の詳細仕様は、「仕様書」「取扱説明書」にてご確認ください。
リモートコントローラ
※本機のTCP/IP同時接続数は1です。
複数台のRCX-16から本機を制御するには1台目のRCX-16を親機、2台目以降のRCX-16を親機と通信する子機として設定することで対応が可能です。
RCX-16のスイッチ領域を上下左右に分割設定する場合は制限がございます。詳しいご案内>>
複数台のRCX-16から本機を制御するには1台目のRCX-16を親機、2台目以降のRCX-16を親機と通信する子機として設定することで対応が可能です。
RCX-16のスイッチ領域を上下左右に分割設定する場合は制限がございます。詳しいご案内>>
HDMIケーブル
-
UHPシリーズ
(斡旋商品)
※4K60p(4:4:4)18G対応です。
長さ(m) | 型式 | 税抜価格(円) |
2 | UHP-2 | 7,200 |
3 | UHP-3 | 8,400 |
5 | UHP-5 | 10,800 |
対応信号:4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
