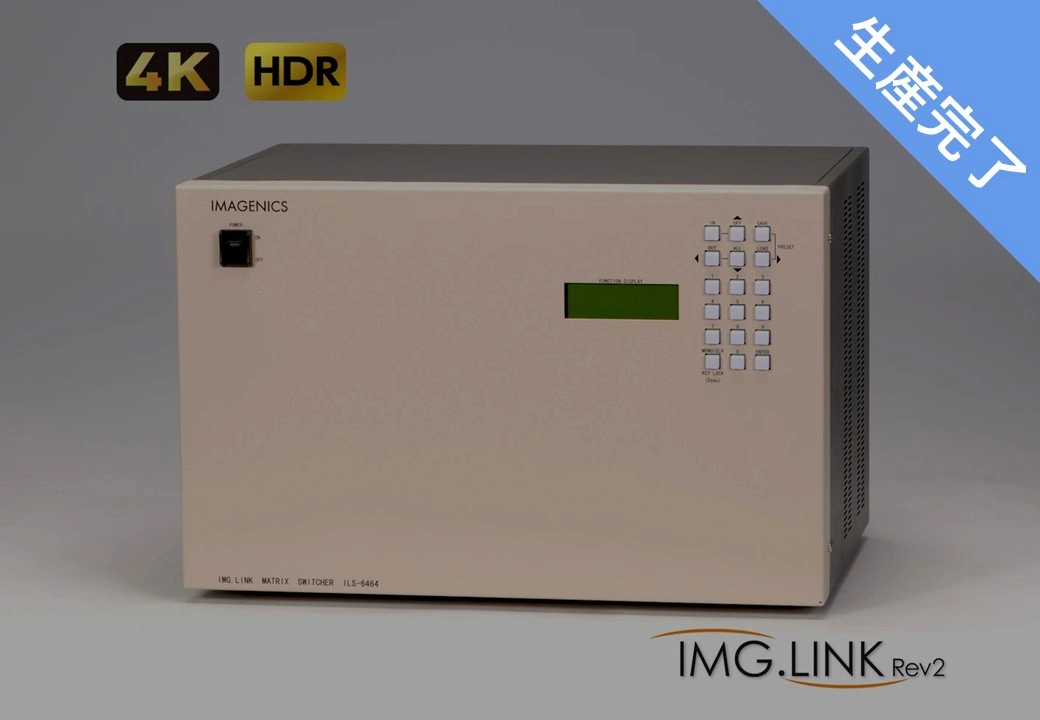

ILS-6464IMG.LINK マトリックススイッチャー

［受注生産品］2,000,000円（税抜価格 ）
映像音響用語集
入出力スロットボード対応　IMG.LINK(Rev1, Rev2 両対応)スイッチャー

ILS-6464は、弊社オリジナルHDMI(DVI)信号の同軸転送規格である、IMG.Link 信号(Rev1, Rev2 両対応)の64入力x64 出力のマトリックス型スイッチャーです。
弊社製IMG.Link 送受信器を使用することにより、IMG.Link 信号の切替ができ、FS搭載の受信機CRO-URS2Aの使用により高速切替を実現します。
入出力ボードを必要ch数に応じて柔軟に構成可変が可能です。LAN およびRS-232C通信による外部制御コントロールにも対応します。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 弊社のIMG.Link信号規格に対応しており、入出力側共に最大長210m(L-7CHD使用時)までの同軸ケーブルに対応できます。
  • 入出力数は、4系統単位で構成可能です。
    例:
    ILS-6464/6448(64入力48出力仕様) 標準価格:1,840,000円
    ILS-6464/3248(32入力48出力仕様) 標準価格:1,520,000円
    ILS-6464/4040(40入力40出力仕様) 標準価格:1,520,000円

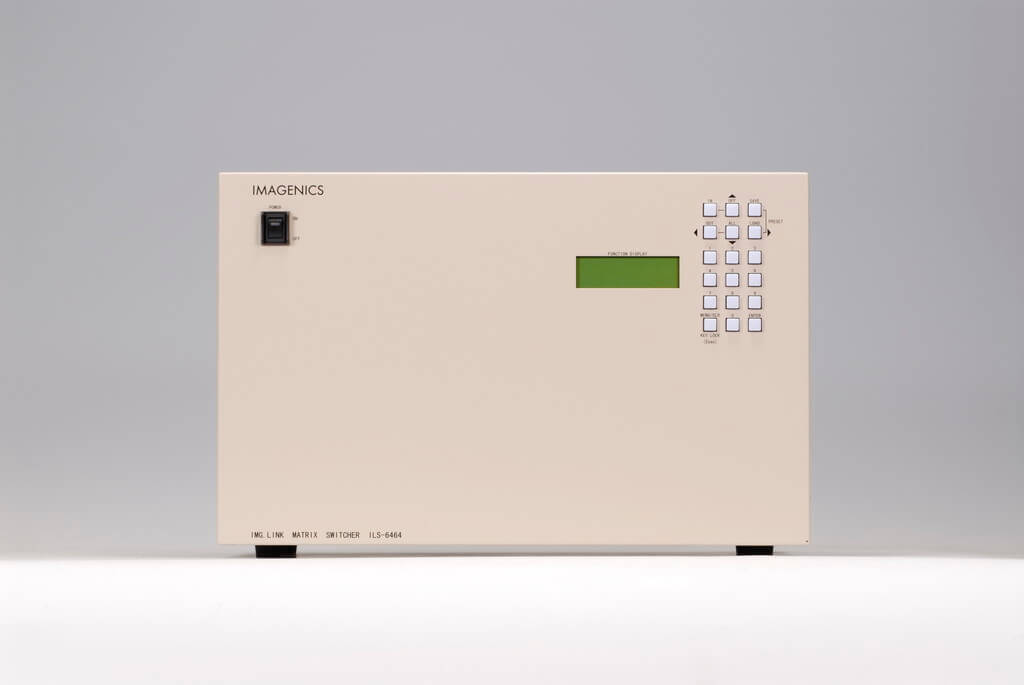

  • 機能設定用のLCDディスプレイを装備しています。
  • ボタン操作により、入力信号有無状態や入出力間のクロスポイント状態を確認することができます。
  • PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能です。
  • 電源を切っても、最後に選択された入力番号やキーロック状態が、半永久的にバックアップされます。
4K IMG.Link とは
ブラウザ操作画面
付属の電源ケーブルはロック機構付
※IMG.Link 信号のRS-232C 通信は、選択されている送信器側から受信器側への一斉同報通信(片側同時通行)のみとなります。
非選択の送信器からのRS-232C 通信は受信器側へは届きません。
※本機とIMG.Link送信器(CRO-UIL2AT、DCE-U1TXなど)を組み合わせてご使用いただく際は、必ず送信器のEDID設定を内蔵データ(エミュレーション機能)で
ご使用ください。詳しくは各機器の取扱説明書をご参照ください。

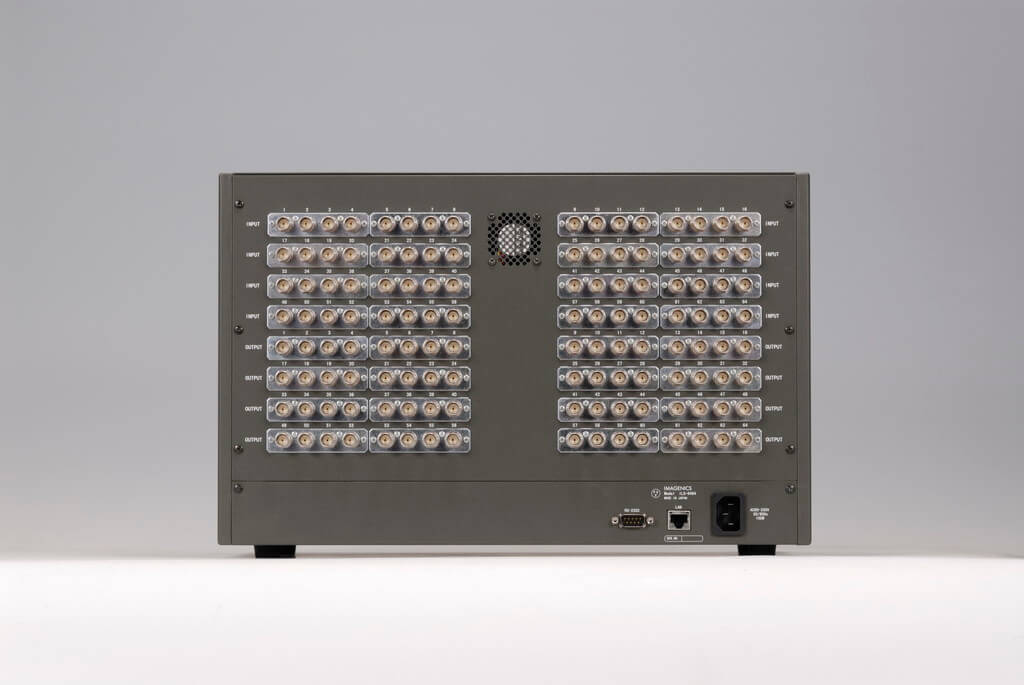

入力信号 オリジナル再エンコード方式によるデジタルシリアル信号　64系統 1.0 Vp-p 75 Ω BNCx64
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能
出力信号 オリジナル再エンコード方式によるデジタルシリアル信号　64系統 1.0 Vp-p 75 Ω BNCx64
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能
同軸伝送距離 L-7CHD：210m、 L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB：60m、L-3C2V：30m
※入力側、出力側それぞれにおいて、上記の伝送が可能です。
※設置環境等により距離が短くなる場合があります。
LAN通信機能 10BASET-T, 100BASE-TX(自動判定) RJ45 1系統。 　
全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。
外部制御機能 10BASE-T, 100BASE-TX RJ-45 1 系統 　
UDP/IP, TCP/IP, ブラウザ制御に対応。
RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統 　
ボーレート ：4,800, 9,600(初期値), 19,200, 38,400 bps をメニュー設定から選択可能。 　
フロー制御 ：ハードウエアフロー制御。 　
通信フォーマット： データ8 ビット、1 ストップビット、パリティ無しです。
その他機能 フロントキーロック機能、入力検出表示機能、プリセットメモリーおよび最終状態のバックアップ機能(半永久)、温度感応型の内部FAN 速度制 御および回転異常アラームの表示・通知機能、ほか。
電源 AC 90 V ～ AC 250 V
消費電力 100 W(最大)
質量 約10 kg
外形寸法 幅422 mm × 高さ266 mm × 奥行290 mm (突起物を含まず)
付属品 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本 電源スイッチカバー 1 個　EIA19 型 6U ラックマウント金具1 組
販売開始年月 2016年12月
  1. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
