DCE-U1TX4K映像対応 HDMI信号同軸延長器・送信器

78,000円（税抜価格）

映像音響用語集

4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として　4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
著作権で保護された映像コンテンツを保護するための暗号化技術
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

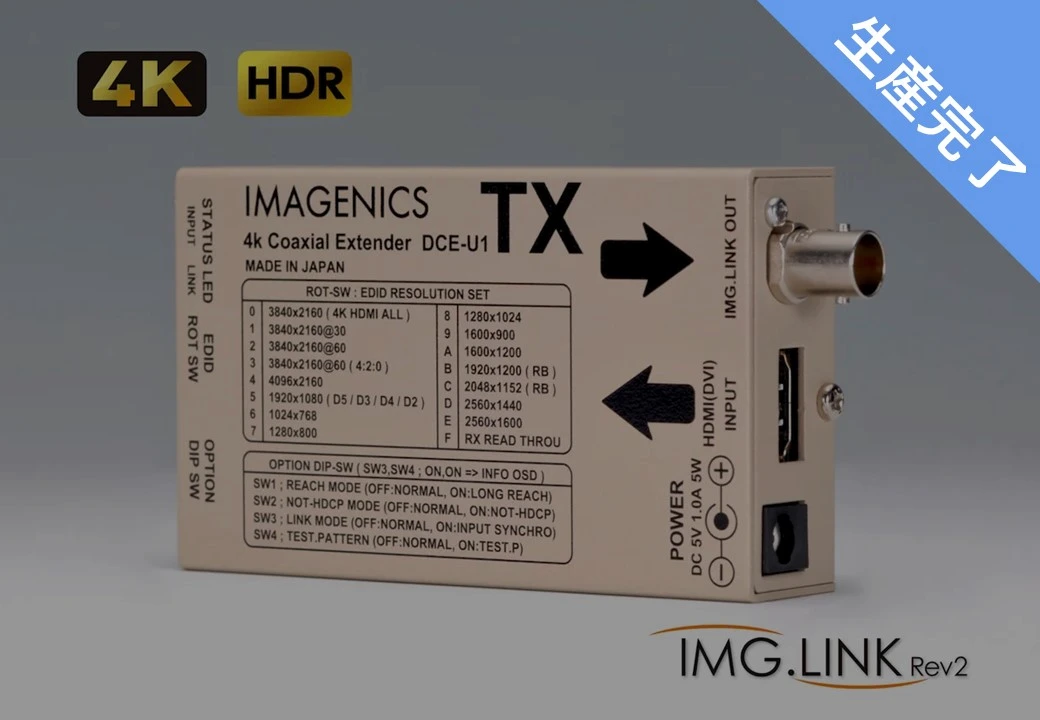

小型シンプルな 4K-IMG.LINK Rev2 長距離同軸HDMI延長送信機

DCE-U1TXは、IMG.LINK信号伝送器のHDMI送信器です。IMG.LINK Rev2規格に対応し、HDMI 2.0 / HDCP 2.2 の4K＠60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の送受信器の組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能。伝送距離はHDMI信号の解像度等には依存しません。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内、音声信号は非圧縮伝送です。　【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】

製品について

製品仕様

ダウンロード

関連製品 / オプション

同軸ケーブル1本で、4K HDMI信号を最長210ｍの伝送。
4K60p(4:4:4)、HDCP2.2対応。
送信器～受信器間の映像遅延は、最大2ms。
圧縮率は映像の解像度に応じて1/2から1/5程度のビジュアルロスレス伝送。
ロングリーチ動作に対応し、最長300ｍの伝送が可能。
従来のIMG.Link分配器・スイッチャーを使用可能。
従来製品(CRO-UIL2AT/R)と比較して、体積比ー60%の大幅なコンパクト化を実現しました。
動作状態を示す4つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
DCE-U1TXは、DCE-H1ATX、DCE-H1TXの後継機種ですが、CRO-RS22ALやDCE-H1ARXなどのIMG.LINK Rev1製品とは接続できません。
以下の4K IMG.Link とはのリンクから互換性についてご確認ください。
※ 本製品はIMG.Linkのアクティブスルー端子とRS-232C出力端子は非装備のコンパクトモデルです。必要な場合はCRO-UIL2ATをご使用ください。

電源はACアダプタより給電

本製品のラックマウント金具について

4K IMG.Link とは

4 K 信号方式	TMDSクロック：25 MHz ～ 340 MHz ピクセルクロック：25 MHz ～ 600 MHz データレート：0.75～ 18 Gbps HDCP ：1.4/2.2 対応解像度：4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit　など
入力信号	＜映像入力＞ TMDS信号(デジタルRGB,YPbPr(444,422,420)) HDMI-Aコネクタ1系統　(HDCP 1.4, 2.2対応、DVI信号入力可能) HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)　または24ビットフルカラー DVI Rev1.0 規格準拠信号 (対応仕様の詳細は仕様書をご覧ください)
出力信号	＜IMG.Link出力＞オリジナル再エンコード方式によるデジタルシリアル信号　1系統 1.0 Vp-p 75 Ω BNCx1 オリジナル再エンコード後の映像ビットレート約 2.5Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps) オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮)
送信器・受信器間の同軸伝送距離	L-7CHD：210m、 L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V： 30m ( 設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)
その他機能	入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作設定機能、ほか
電源 / 消費電力	DC 5 V 1.0 A 5 W（最大）
外形寸法 / 質量	幅60 mm × 高さ24 mm × 奥行100 mm　(突起物を除く)/約 280 g( 本体のみ)、約360g(羽型アングル含む)
付属品	AC100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック付きACアダプタ 1台 (5 V 2.3A 出力) HDMIコネクタ抜け止め金具(CL-1) 1個羽型アングル(汎用取り付け金具)1 枚(本体に実装済み)
発売開始年月	2020年5月
