壁面コンセント取付可能なEDIDエミュレート搭載 IMG.LINK長距離同軸延長 送信機
DCE-CPH1TXは、弊社製IMG.Link受信器等と組み合わせる事により、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能な壁プレート型同軸延長送信器です。
HDCP信号(著作権保護)にも対応しており伝送距離はHDMI(DVI)信号の解像度には依存しません。送受信器間の絶対遅延は1ms未満です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 1本の同軸ケーブルにて最長210m(7CHD使用時)までHDMI(DVI)信号を伝送できます。また伝送距離はご使用になる映像の解像度には一切影響されません。
- HDMI信号ではエンベデット音声も同時に伝送します。圧縮系サラウンド音声のほか、8chまでのLPCM音声にも対応します。
- HDMI / DVI 信号共にHDCP(著作権保護)に対応しています。
- 動作状態を示す2色発光のLED表示と、オンスクリーン表示によるインフォメーション表示が可能です。
- システム検証等で便利なテストパターン表示機能があります。HDMI信号出力時は1 kHzの音声テストトーンも出力されます。
- スイッチボックスや取付け金具を利用して壁面に取り付け可能です。
- 電源は別売のDCプラグ⇔RJ45変換ケーブルセット、またはインジェクタより給電します。
※給電用のケーブル、インジェクタは付属しておりませんので、別途お買い求め頂きますようお願い致します。
接続例・電源供給方法
※給電用のケーブル、インジェクタは付属しておりませんので、別途お買い求め頂きますようお願い致します。
1.インジェクタで給電する場合
2.DCプラグ⇔RJ45変換ケーブルセットで給電する場合
DCプラグ⇔RJ45変換ケーブルセット
長さ(m) | 型式 | 税抜価格 |
---|---|---|
1 | DC-RJ1S | オープン |
5 | DC-RJ5S | オープン |
12 | DC-RJ12S | オープン |
※DC-RJ*SはDCプラグ⇔RJ45変換ケーブルとACアダプタのセット品です

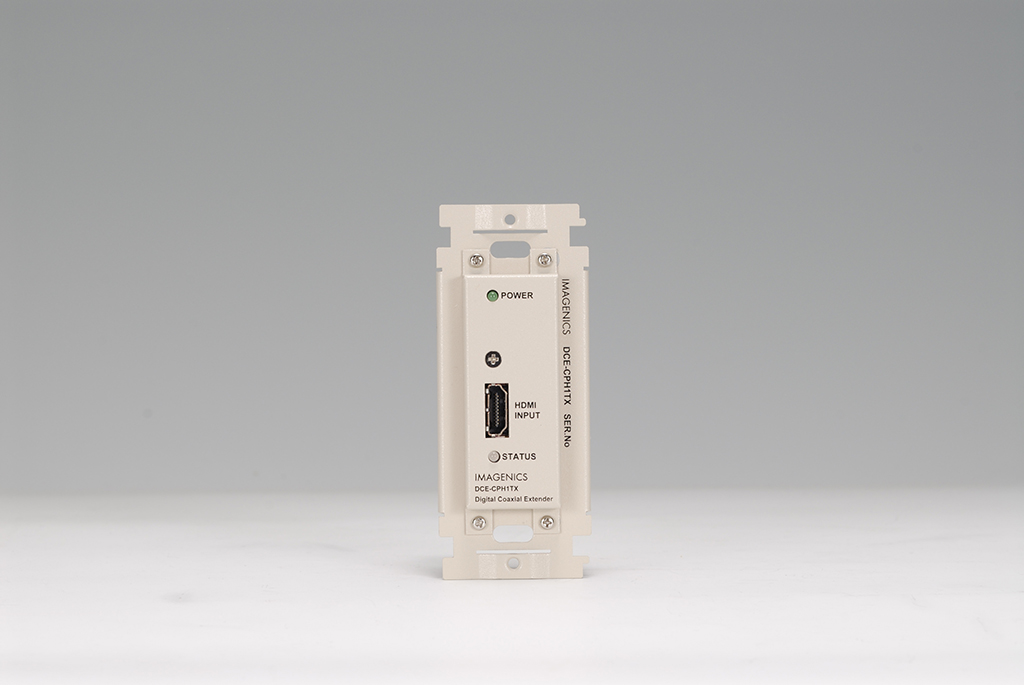

写真・各部名称
入力信号 | <映像入力> TMDS信号ピクセルクロック25MHz~165MHz VGA@60~UXGA@60、WUXGA@60(RB)のPC信号および、D1~D5相当のHDMI信号にも自動対応 24ビットフルカラー DVI Rev1.0 規格準拠信号またはHDMI信号 HDMI-Aコネクタ1系統 (HDCP対応、DVI信号入力可能) |
---|---|
出力信号 | <IMG.Link出力> オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75Ω Micro-BNC×1オリジナル双方向通信リンク機能 |
HDCP規格 | HDMIのHDCPおよびDVIのHDCPに対応 |
同軸伝送距離 | L-7CHD:210m、L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V:30m(設置環境等により距離が短くなる場合があります) |
EDIDエミュレーション機能 | 受信器から送られてくるEDIDデータをスルー使用するか、15種の解像度の内蔵データを選択してDIP-SWで選択して使用できます。また、各解像度にてDVI信号とHDMI信号を選択可能です。 |
その他機能 | HDMI→DVI信号変換機能(DCE-CPH1TX)、DVI→HDMI信号変換機能(DCE-CPD1TX)、入力信号状態およびリンク状態の2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、ほか。 |
適合スイッチボックス | パナソニック電工製 DM84200、DS4912等 |
適合プレート | パナソニック電工製 フルカラーシリーズ、コスモシリーズなど |
電源の給電方法と延長距離 | 別売インジェクタ使用時:PU-PH1とTIA/EIA T568(A/B)準拠のストレートケーブル(AWG24番以上)で最長230m 別売ACアダプター使用時:専用変換ケーブルを併用して最長12m |
特記事項 | HDMIのCEC、ARC、HEAC機能には非対応 |
電源/消費電力 | 別売ACアダプタ使用時:DC 5V 0.5A /2.5W(最大) 、別売インジェクタ使用時: DC 48V 62mA 3W(最大) |
外形寸法/質量 | 幅44.8mm 高さ110mm 奥行45mm 突起部は含まず/約220g |
付属品 | Micro-BNCオス⇔BNCメス変換ケーブル1本(20cm、本体に接続済み) |
発売開始年月 | 2020年6月 |
- ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
PoHインジェクタ
DCプラグ⇔RJ45変換ケーブルセット
長さ(m) | 型式 | 税抜価格 |
1 | DC-RJ1S | オープン |
5 | DC-RJ5S | オープン |
12 | DC-RJ12S | オープン |
※DC-RJ*SはDCプラグ⇔RJ45変換ケーブルとACアダプタのセット品です
