CRO-UD12A4K HDMI(DVI)1入力2分配器 (ケーブル補償、EDID、音声エンベッダー/ディエンベデッダー)
58,000円(税抜価格 )
- デジタルの映像信号は解像度によって伸ばせるケーブル長がことなります。そのままでは短い距離しか接続できない機器も補償機能を備えた機器を入れることにより長いケーブルを使用することが可能になります。
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
- Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
- 著作権で保護された映像コンテンツを保護するための暗号化技術
-
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている(重畳)音声信号をDAコンバートしてアナログ音声を取り出すこと。 - RoHS(Restriction of Hazardous Substances Directive , 危険物質に関する制限令)とは、 電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

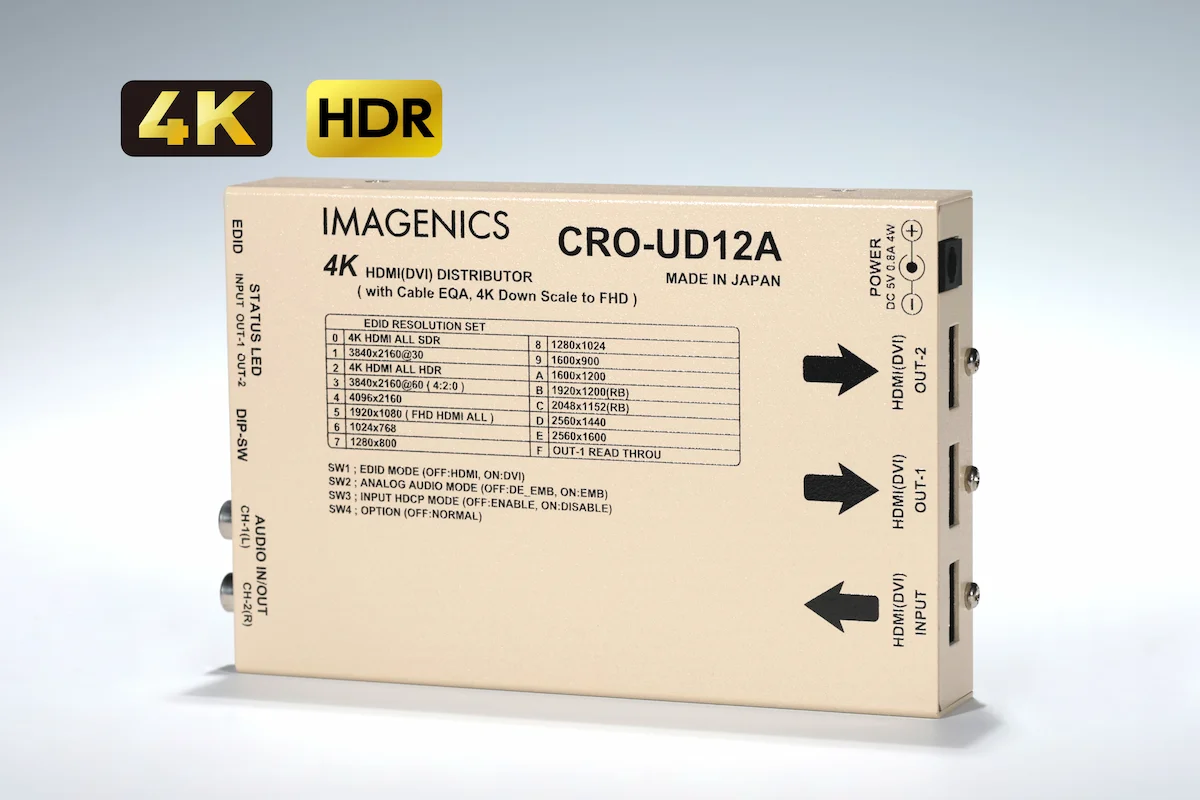

アナログ音声EMB/DeEMB、EDIDとケーブル補償を搭載した万能な 4K HDMI分配器
CRO-UD12Aは、HDMI 1.4およびHDMI 2.0規格に準拠したデジタル映像音声信号の EDIDエミュレーション機能およびケーブル補償器付きの1入力2分配器です。
4K → フルHDダウンコンバート機能や、4K@60 444から4K@60 420カラー変換機能にも 全自動で対応します。出力側接続機器へのカラー変換やダウンコンバート機能は、
取得したEDID情報により全自動で行われます。また、HDMI信号からのアナログ音声ディエンベデッダー機能およびHDMI信号へのエンベッダー機能にも対応します。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 4K@60 444対応の1入力2分配器(HDCP(著作権保護機能) 1.4, 2.2に対応)と、
アナログ音声ディエンベデッダー機能およびHDMI信号へのエンベッダー機能を搭載しています。 - アナログ音声を本体DIPスイッチ操作によりHDMIから任意に入出力対応が可能です。
RCA端子のアナログ2chをHDMI音声と挿げ替え、HDMIのデジタル音声をアナログ2chに音声分離できます。 - 入力回路にケーブル補償機能を内蔵していますので、弊社製長尺HDMIケーブルを使用して、4K映像にて最長10 m (HDMI 2.0 18 Gbps時)、
フルHD映像(D5:1080p@60)にて最長30mまでのケーブル補償器として使用が可能、リクロッカー方式のケーブル補償器のため、
長尺HDMIケーブルで発生するスキュー歪みやジッターを抑圧することができ、これにより最大4台までのデイジーチェーン接続が可能です。 - EDIDデータのエミュレーション機能と、OUT-1端子からのEDIDデータをリアルタイムコピーバックアップして使用する機能があります。
- 4K映像をフルHD映像へ自動ダウンコンバートすることが可能です。
ダウンコンバート処理は出力端子側のEDID状態およびHDCP 2.2への対応状況により全自動で行います。
自動ダウンコンバート処理は、2分配出力のそれぞれにおいて独立動作しますので、「1出力は4K」「もう1出力はフルHD」といった接続も可能です。
4K解像度の自動ダウンコンバートについて、各垂直リフレッシュレートはそのまま、フルHD(D5)にダウンコンバートされます。
例1:3840×2160 29.97Hz ⇒ 1920×1080 29.97Hz 例2:3840×2160 60.00Hz ⇒ 1920×1080 60.00Hz
4K解像度以外の信号はダウンコンバートされず、そのままの出力となります。 - 本体に動作状態を示す2色発光のステータスLED表示があります。
特長
接続例

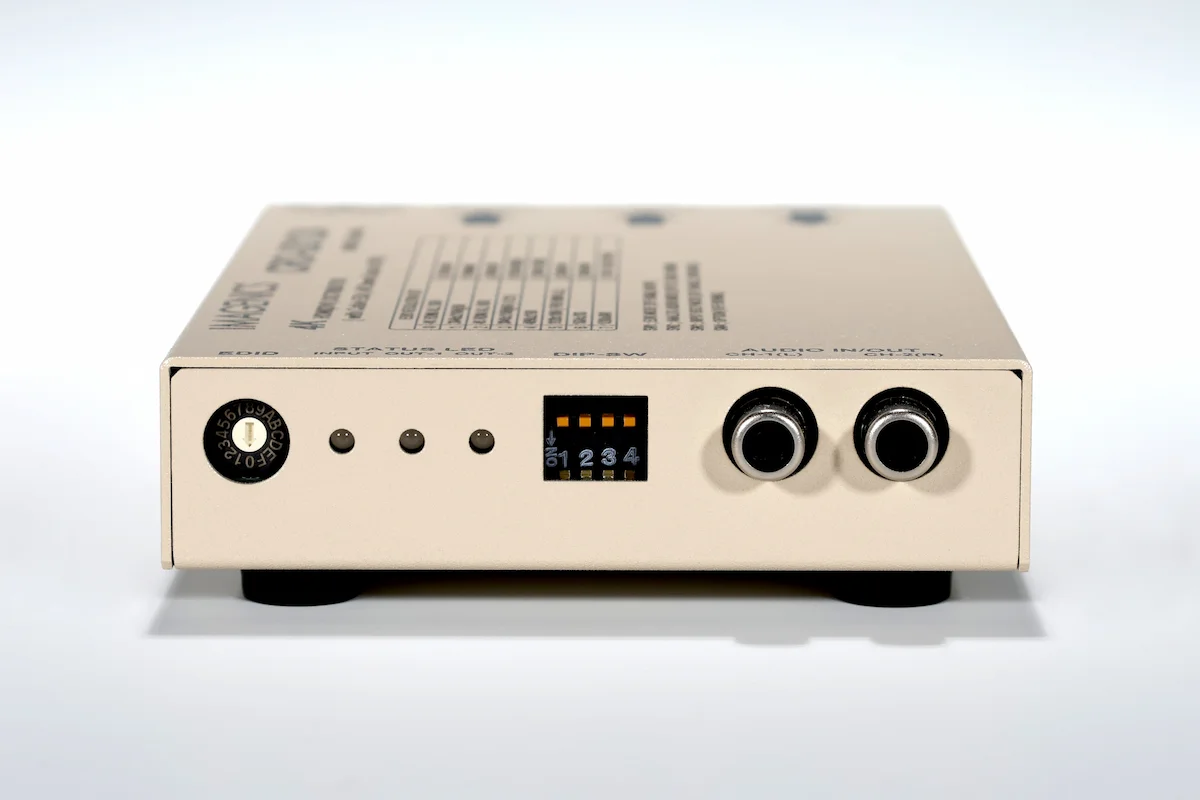

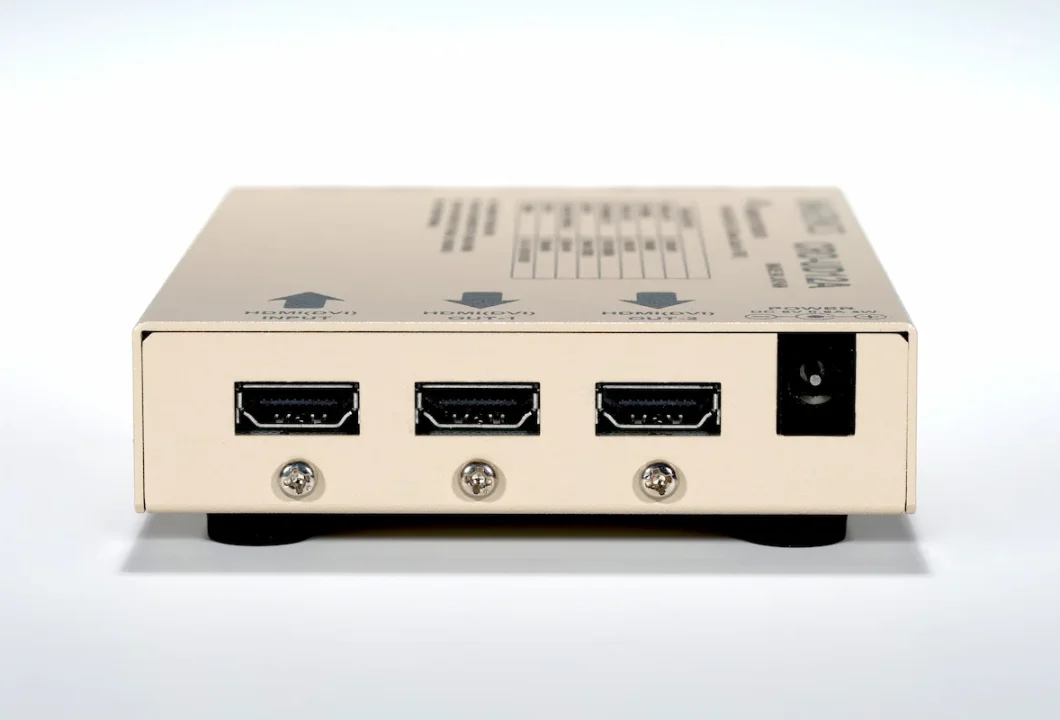

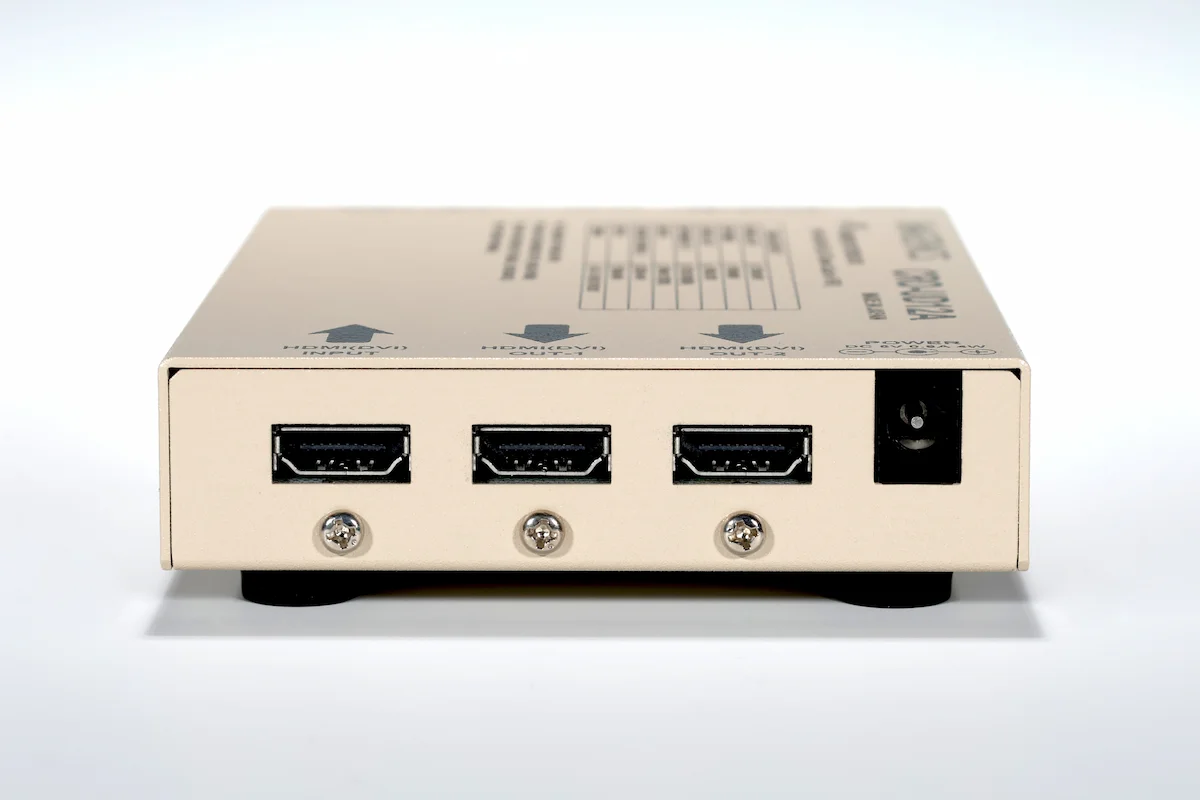

写真・各部名称
別売 HDMI 長尺ケーブル
別売 HDMI ケーブル
4K信号方式 | TMDSクロック :25 MHz ~ 340 MHz ピクセルクロック :25 MHz ~ 600 MHz データレート :0.75~ 18 GbpsHDCP :1.4/2.2 対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など |
|
---|---|---|
映像信号方式 | TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ~ 600 MHz (TMDSクロック 25 MHz ~ 340 MHz) 4K,D1~D5相当のHDMI信号および、640 x 480 ~ 4,096 x 2,160までのPC信号にも自動対応 HDMI信号の最大36ビットまでのディープカラー信号または24ビットフルカラーの規格準拠信号に対応 |
|
HDMI入力 | HDMI TypeA 19ピンコネクタ 1系統 (HDCP 1.4, 2.2対応) | |
HDMI出力 | HDMI TypeA 19ピンコネクタ 1系統2分配 (出力ごとにHDCP 1.4, 2.2を個別対応) | |
入力ケーブル長 | PC(VESA), D5など 6 Gbps までの映像 ~ 30 m 4K30, 60(420)など10.2 Gbps までの映像 ~ 20 m 4K60(422,444)など18 Gbps までの映像 ~ 10 m ※弊社製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます |
|
出力側接続ケーブル長 | PC(VESA), D5など 6 Gbps までの映像 ~ 10 m 4K30, 60(420)など10.2 Gbps までの映像 ~ 5 m 4K60(422,444)など18 Gbps までの映像 ~ 3 m ※弊社製のHDMIケーブルを使用した場合です。表示機器側の受信感度にも影響され、これより短くなる場合があります |
|
EDIDエミュレーション機能 | CEA,VESAの主要な解像度をROT-SWにて選択して使用(初期値は4K HDMI ALL) OUT-1端子からのEDIDデータをリアルタイムコピーバックアップして使用(ROT-SW ‘F’へ設定) |
|
アナログ音声機能 (エンベデッド、デエンベデッド動作共通。エンベデッドまたはデエンベデッドのいずれかを選択して使用可) |
||
音声入力端子 | -10dBu 約50kΩ 不均衡2チャンネル1系統(RCAピンジャック×2) | |
音声出力端子 | -10 dBu 約50 kΩ 不平衡 2チャンネル 1系統 (RCAピンジャック x2) | |
音声出力端子 | -10 dBu (10 kΩ 以上負荷時) ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャック x2) | |
音声周波数特性/S/N比 | 20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB/80 dB 以上 (1 kHzのA特性、基準-10 dBu出力時) | |
音声クロストーク/歪率 | 80 dB 以上/0.03 % 以下 (10 kΩ 以上負荷時) | |
音声サンプリング周波数 | デエンベデット時 :24 bit 32 kHz ~ 192 kHz リニアPCM方式エンベデット時 :24 bit 48 kHz リニアPCM方式 |
|
最大音声レベル | 入力:+10 dBu (HDMIエンベデット音声の 0 dBFS時)、 出力:+10 dBu (HDMIエンベデット音声の 0 dBFS時) | |
その他 | ・出力端子側のEDIDデータとの整合による全自動カラースペース変換機能(4K映像時のYPbPr444(422)⇔YPbPr420含む) ・入出力状態の2色LEDによる色とフラッシュでのアサイン機能・4K非対応機器への4K→D5映像ダウンコンバート機能、他 |
|
電源 | DC 5 V 0.8 A 4 W (最大) | |
外形寸法 | 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く) | |
質量 | 約 550 g | |
付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ1台 (5 V 2.3A 出力 ロック付き) HDMI抜け止め金具(CL-1) )と束線バンド3セット |
|
販売開始年月 | 2022年2月 |
- 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
ラックマウント金具本製品のラックマウント / 壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に1個付属しております。
HDMIケーブル
-
UHP シリーズ
(斡旋商品)
※4K60p(4:4:4)18G対応です。
対応信号:4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
※掲載価格は2023年1月受注分からの新価格です。
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) | 型式 | 税抜価格(円) |
2 | UHP-2 | 7,200 |
3 | UHP-3 | 8,400 |
5 | UHP-5 | 10,800 |
-
HDP-HDP
シリーズ(斡旋商品)
※HDP-HDP10m:4K60p(4:4:4) 18G対応、 HDP-HDP15m/HDP-HDP20m:4K60p(4:2:0) 9G対応です。
対応信号:
HDP-HDP10m 4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
HDP-HDP15m/HDP-HDP20m 4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど
※掲載価格は2023年1月受注分からの新価格です。
HDP-HDP10m 4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
HDP-HDP15m/HDP-HDP20m 4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) | 型式 | 税抜価格(円) |
10 | HDP-HDP10m | 26,400 |
15 | HDP-HDP15m | 32,400 |
20 | HDP-HDP20m | 38,400 |
