CRO-HDC1A3G/HD/SD-SDI ダウン & D/Aコンバータ

180,000円（税抜価格）

映像音響用語集

HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

3G/HD/SD-SDIをNTSCビデオ信号へダウンコンバートするD/Aコンバーター

CRO-HDC1Aは、低価格・省スペースの、アナログ音声選択出力および映像ダウンコンバート機能付き3G/HD/SD-SDI D/Aコンバータです。
エンベデッド音声は、グループ1と2の計8chより任意選択してD/A変換可能、監視モニタリング用途にも最適で音声メーター表示も可能です。
※SD-SDI入力信号をハイビジョン信号へアップコンバートすることはできません。

製品について

製品仕様

ダウンロード

関連製品 / オプション

3G-SDI映像の入力時は、強制インターレース処理してからD/Aします(D3で出力)。
HD-SDI映像の入力時は、2つの変換出力が可能です。
- 同解像度でのD/Aコンバートによるアナログコンポーネント出力。
- SD解像度へダウンコンバートし、D/Aコンバートを経由したアナログコンポーネント出力、もしくはコンポジットビデオ出力。
- HD-SDIは、1080i(59.94)のみ対応します。
SD-SDI映像の入力時は、同解像度でのD/Aコンバートによるアナログコンポーネント出力もしくはコンポジットビデオ出力が可能です。
- SD-SDIは、480i(59.94)のみ対応します。
- SD-SDIのHD系アナログ信号へのアップコンバートは非対応となります。
エンベデッドオーディオは、2chアナログアンバランスオーディオで出力します。グループ1とグループ2のエンベデッド音声のうち、各グループの奇数チャンネルを1ch出力へ、偶数チャンネルを2ch出力へ、それぞれ選択またはミックスして出力可能です。
各種設定は、本体のディップスイッチに集約しシンプルな操作が可能です。
テストパターンの出力が可能です。

電源はACアダプタより給電

本製品のラックマウント/壁取付金具について

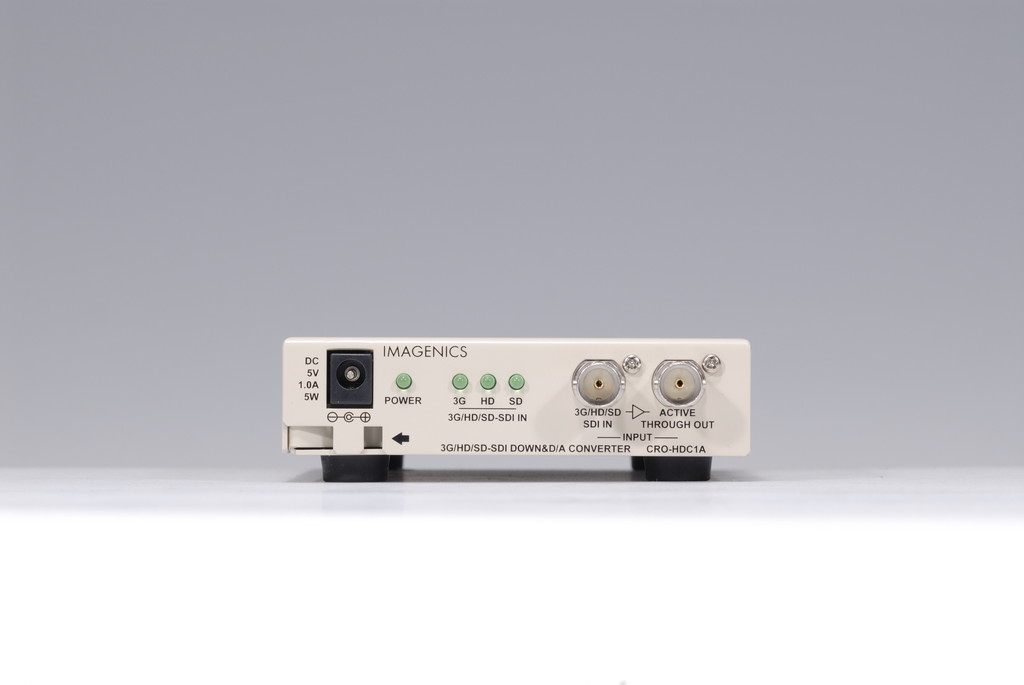

入力信号部	3G/HD/SD-SDI入力信号	NRZI 0.8 V(p-p) 75 Ω 1 系統(BNCx1) 3G-SDI SMPTE424M/425M-AB HD-SDI SMPTE292M SD-SDI SMPTE259M-C 各規格準拠
	入力ケーブル補償能力	3G-SDI 100 m(5CFB同軸) HD-SDI 150 m(5CFB同軸) SD-SDI 200 m(5C2V同軸) (各パソロジカル信号にて)
	アクティブスルー出力	NRZI 0.8 V(p-p) 75 Ω 1 系統(BNCx1) SDI入力信号を、ケーブルイコライザーおよびリクロック処理して分配出力
	信号フォーマット	3G-SDI 1080p@59.94 HD-SDI 1080i@59.94 SD-SDI 480i@59.94 (各10 bit)

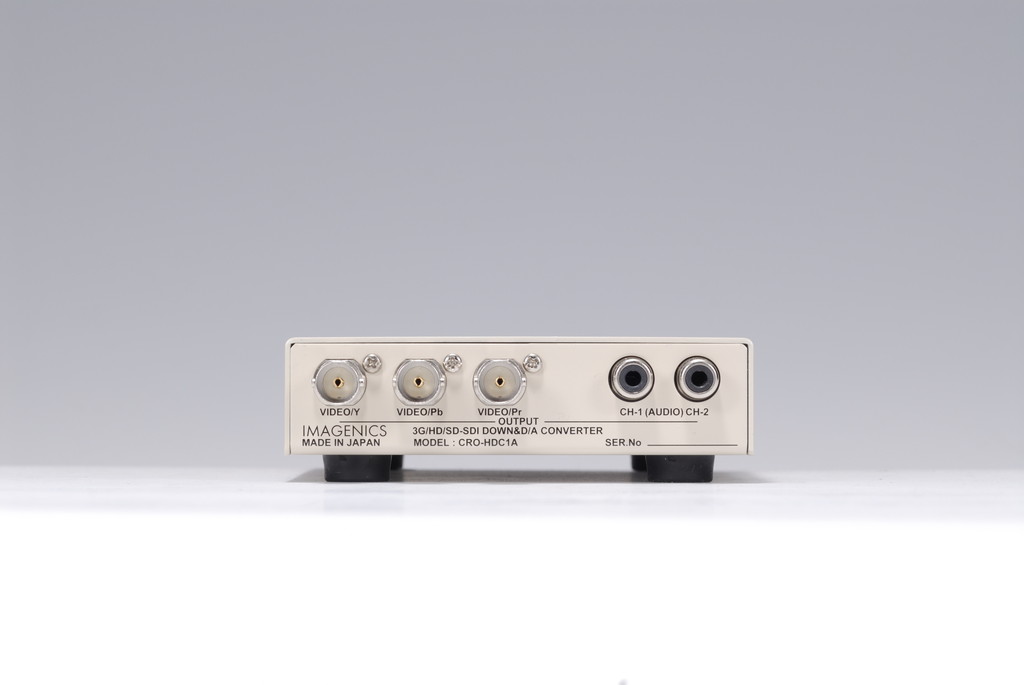

映像出力信号部	アナログ映像出力	YPbPr色差信号1系統または、VIDEO信号1系統3分配を選択各75 Ω (BNCx3) YPbPr色差信号選択時 Y:1.0 V(p-p) PbPr:0.7 V(p-p) VIDEO信号選択時 1.0 V(p-p) SMPTE170M規格準拠
	映像周波数特性	HD出力時 Y：30 Hz ～ 20 MHz -1 dB ～ +1 db ～ 30 MHz -2 dB PbPr：30 Hz ～ 10 MHz -1 dB ～ +1 dB ～ 15 MHz -5 dB SD出力時 Y：30 Hz ～ 6 MHz -1 dB ～ +0 dB PbPr：30 Hz ～ 2.5 MHz -3 dB ～ +1 dB (但し、ダウンコンバート出力動作時を除く)
	映像量子化	YPbPrまたはVIDEO信号各 12 bit (デジタルx4～x16オーバーサンプリング処理対応)
	ダウンコンバート時の画角設定	16:9スクイーズ、4:3サイドカット、14:9レターボックス、16:9レターボックスから選択
	映像絶対遅延	3G-SDI入力HD出力時のD/Aコンバート出力時 1 ms (以内) HD-SDI入力HD出力時のD/Aコンバート出力時 2 us (以内) SD-SDI入力SD出力時のD/Aコンバート出力時 5 us (以内) 3G/HD-SDI入力のダウンコンバート動作出力時 3 ms (以内)
音声出力信号部	オーディオ規格	SMPTE299M,SMPTE272M-C 規格準拠エンベデッドデジタル音声
	アナログ音声出力	-10 dBu (10 kΩ負荷以上) アンバランス・2チャンネルステレオ 1 系統 (RCAx2) 最大出力レベル + 10 dBu (エンベデッド音声 0 dBFs 時) ※グループ1とグループ2のエンベデッド音声のうち、各グループの奇数チャンネルを1ch 出力へ、偶数チャンネルを2ch出力へ、それぞれ選択または混合してアナログ音声出力可能です。
	音声量子化、SN比	48 kHz 24 bit 80 dB(以上)
	音声周波数特性	20 Hz ～ 20 kHz -1 dB ～ +1 dB (以内)
	音声歪率	0.03 % (以下) (-10 dBu出力1 kHz)
	音声絶対遅延	2 ms (以内)
その他の機能		入力SDI信号表示機能、カラーバー・テストパターン出力機能ほか。
電源		DC 5 V 1.0 A
消費電力		5 W (最大)
質量		約 550 g
外形寸法		幅100 mm × 高さ25 mm × 奥行150 mm
付属品		AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力)
販売開始年月		2013年6月
