2024年6月発売

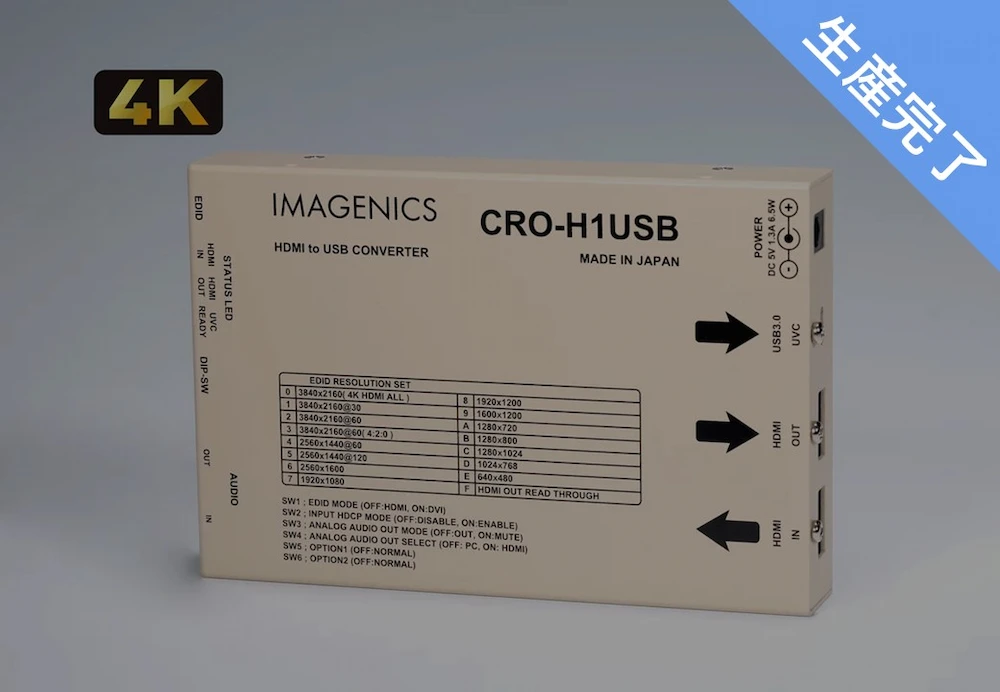

CRO-H1USBHDMI to USB CONVERTER

98,000円（税抜価格 ）
映像音響用語集
4K解像度対応 HDMI–USB 変換コンバータ　UVC ( USB Video Class )

CRO-H1USB は 4K60/4:4:4 の HDMI 信号に対応した EDID エミュレート機能およびケーブル補償機能付きの HDMI–USB 変換機です。
UVC(USB Video Class)に対応しており、手持ちのカメラや映像機器のHDMI 映像をホストコンピュータに取り込みが可能。
HDMI 音声、外部入力音声は UAC(USB Audio Class)に対応、Zoom、Teams、Slack などでのミーティングや映像共有、YouTube などの配信にもお使いいただけます。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 4K60/4:4:4 の HDMI 信号、HDCP 2.2 / 1.4 に対応したHDMI–USB 変換コンバータ
  • USB3.0 対応(USB3.1Gen1、USB3.2Gen1) 、UVC(USB Video Class)に対応、HDMI 映像をホストコンピュータに取り込みが可能
  • USB Video Class ：UVC1.0 / 1.1 / 1.5 対応
    ビデオデータフォーマット： YUY2、P010、NV12(非圧縮)
    UVC映像・音声テストツール＞＞
  • HDMI 音声、外部入力音声は UAC(USB Audio Class)に対応、Zoom、Teams、Slack などでのミーティングや映像共有、YouTube などの配信可能
  • Windows・macOS 動作確認済みのアプリケーション/サービス
    Zoom、Teams、Slack 、Skype、Discode、Youtube、OBS
  • HDMI 入力パススルー (ダウンコンバート, カラースペース変換なし) により、既存設備への組み込み追加が容易
  • EDID エミュレーション機能（ HDMI OUT 端子からの EDID データをリアルタイムコピーバックアップ）
電源はACアダプタより給電
本製品のラックマウント/壁取付金具について
HDMI 入力 TMDS クロック 25 MHz ～ 340 MHz、データレート 0.75 Gbps ～18 Gbps 1 系統（HDMI-A）
※4K60P(4:4:4)まで
HDCP 2.2 / 1.4 対応
ピクセルクロック 25 MHz ～ 600 MHz 水平周波数 15 kHz ～ 183 kHz 垂直周波数 24 Hz ～ 120 Hz
VGA ～ WQXGA(Reduced Blanking)、480P 720P 1080i 1080p 、4K
音声　入力 24 bit 48 kHz LPCM
アナログ音声 ：-10 dBu 約 50 kΩ 不平衡 2 チャンネル 1 系統
（3.5mm 3 極ミニジャック）
HDMI 出力 TMDS クロック 25 MHz ～ 340 MHz、データレート 0.75 Gbps ～18 Gbps 1 系統（HDMI-A）
※4K60P(4:4:4)まで
HDCP 2.2 / 1.4 対応
※ CEC 機能は HDMI IN – OUT 端子間で電気的な直結
ピクセルクロック 25 MHz ～ 600 MHz 水平周波数 15 kHz ～ 183 kHz 垂直周波数 24 Hz ～ 120 Hz
VGA ～ WQXGA(Reduced Blanking)、480P 720P 1080i 1080p 、4K
HDMI 入力パススルー (ダウンコンバート, カラースペース変換なし)
音声　出力 24 bit 32 kHz ～ 192 kHz LPCM
アナログ音声 ：-10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2 チャンネル 1 系統
（3.5mm 3 極ミニジャック）
USB 端子 USB3.0 対応(USB3.1Gen1、USB3.2Gen1) 最大 5Gbps(USB Type-C)
UVC1.0 / 1.1 / 1.5 対応 ビデオデータフォーマット(FOURCC)：非圧縮 (NV12、YUY2、P010、XRGB)

UVC 対応解像度 ：3840*2160、2560*1440、2560*1600、1920*1080、1920*1200、1600*1200、1280*720、
1280*800 1280*1024、1024*768、640*480
※USB2.0 ポートに接続した場合: 1280*720@30 など低い解像度で UVC 出力

USB Audio Class ：UAC1.0 対応 16bit 48 kHz 2 チャンネル LPCM
遅延時間 ：約 50 ～ 100 ms
最大ケーブル長 HDMI 入力端子 : 10 m (4K60/4:4:4/24 bit)、20 m (4K60/4:2:0/24 bit)、30 m (1080p/24 bit)
HDMI 出力端子 : 3 m (4K60/4:4:4/24 bit)、 5 m (4K60/4:2:0/24 bit)、10 m (1080p/24 bit)
USB 端子 : 3 m (USB3.0 ロゴ認証ケーブルの場合)
内蔵 EDID CEA,VESA などの主要な解像度 15 種を ROT-SW にて選択して使用可能
HDMI OUT 端子からの EDID データをリアルタイムコピーバックアップして使用可能
電源 DC 5 V 1.3 A 消費電力 6.5 W（最大）
外形寸法/質量 幅 100 mm × 高さ 25 mm × 奥行 150 mm(突起物を除く)
約 550 g
付属品 AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力 ロック機構付き)
HDMI コネクタ抜け止め金具(CL-2) 3 個
販売年月 2024年6月
