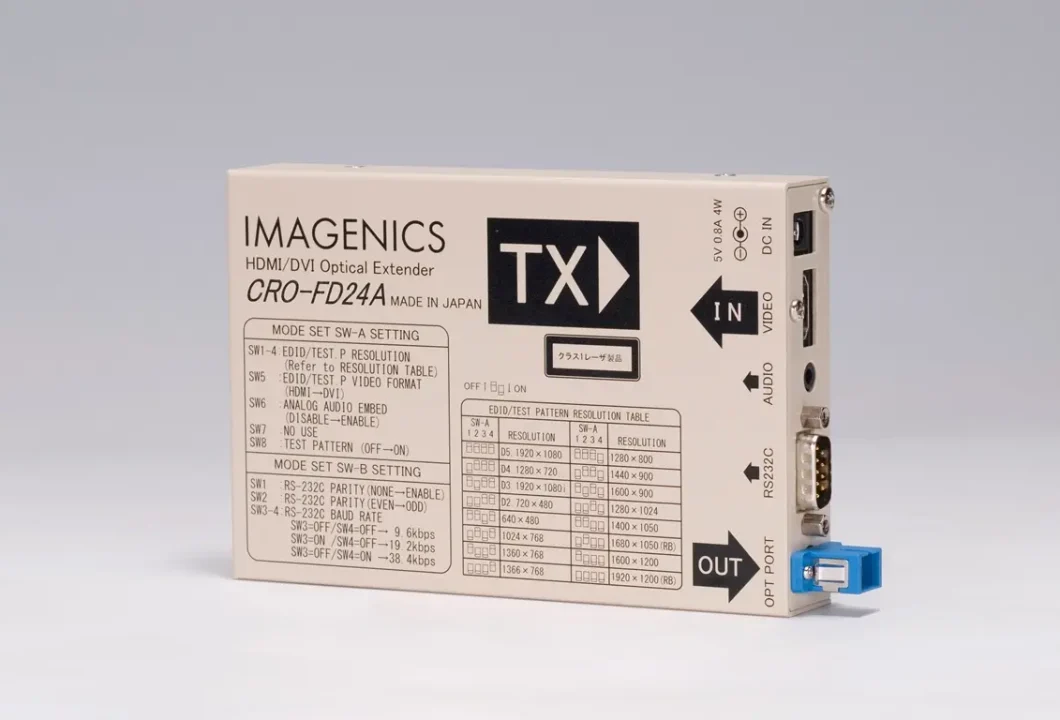

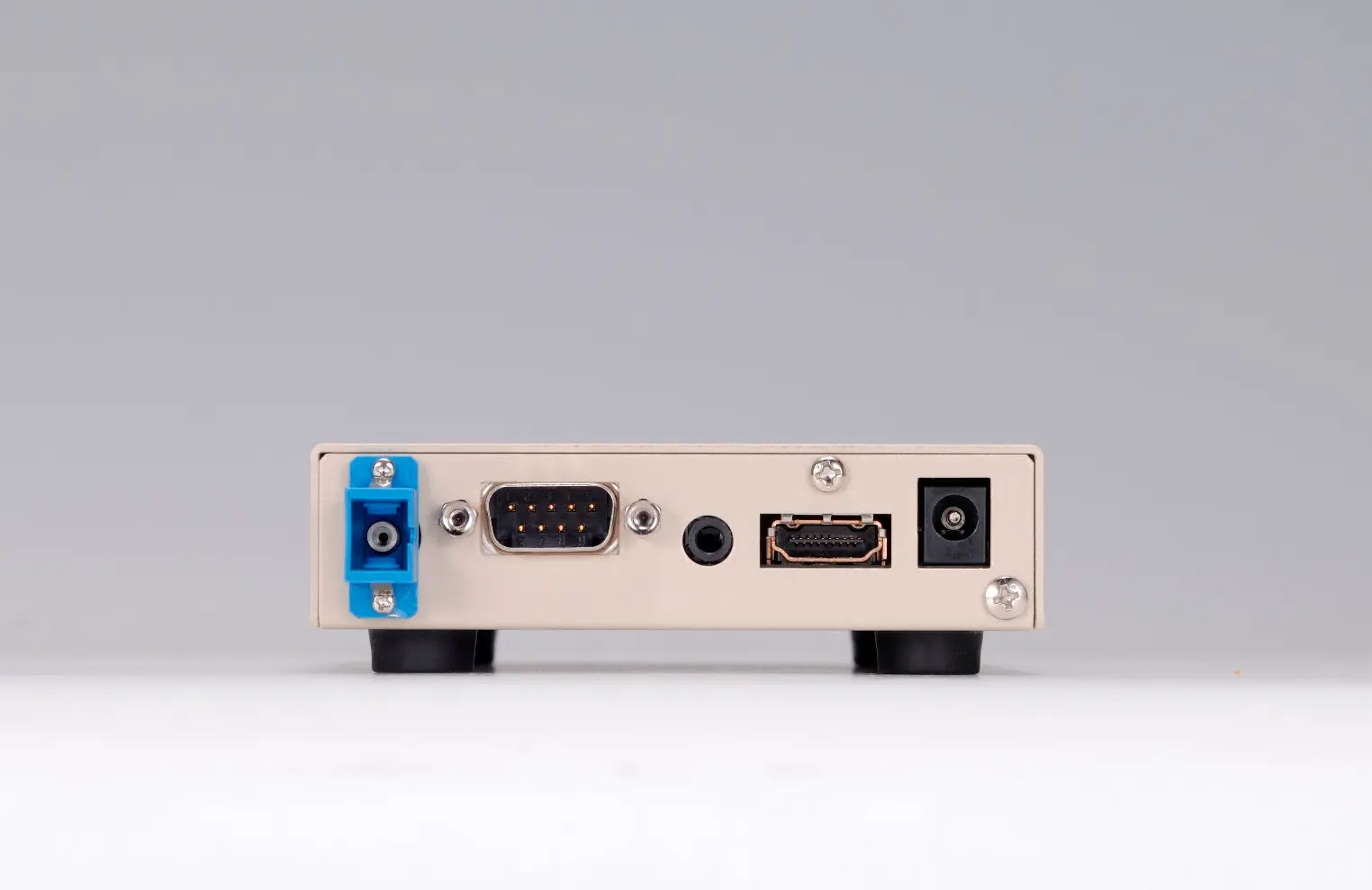

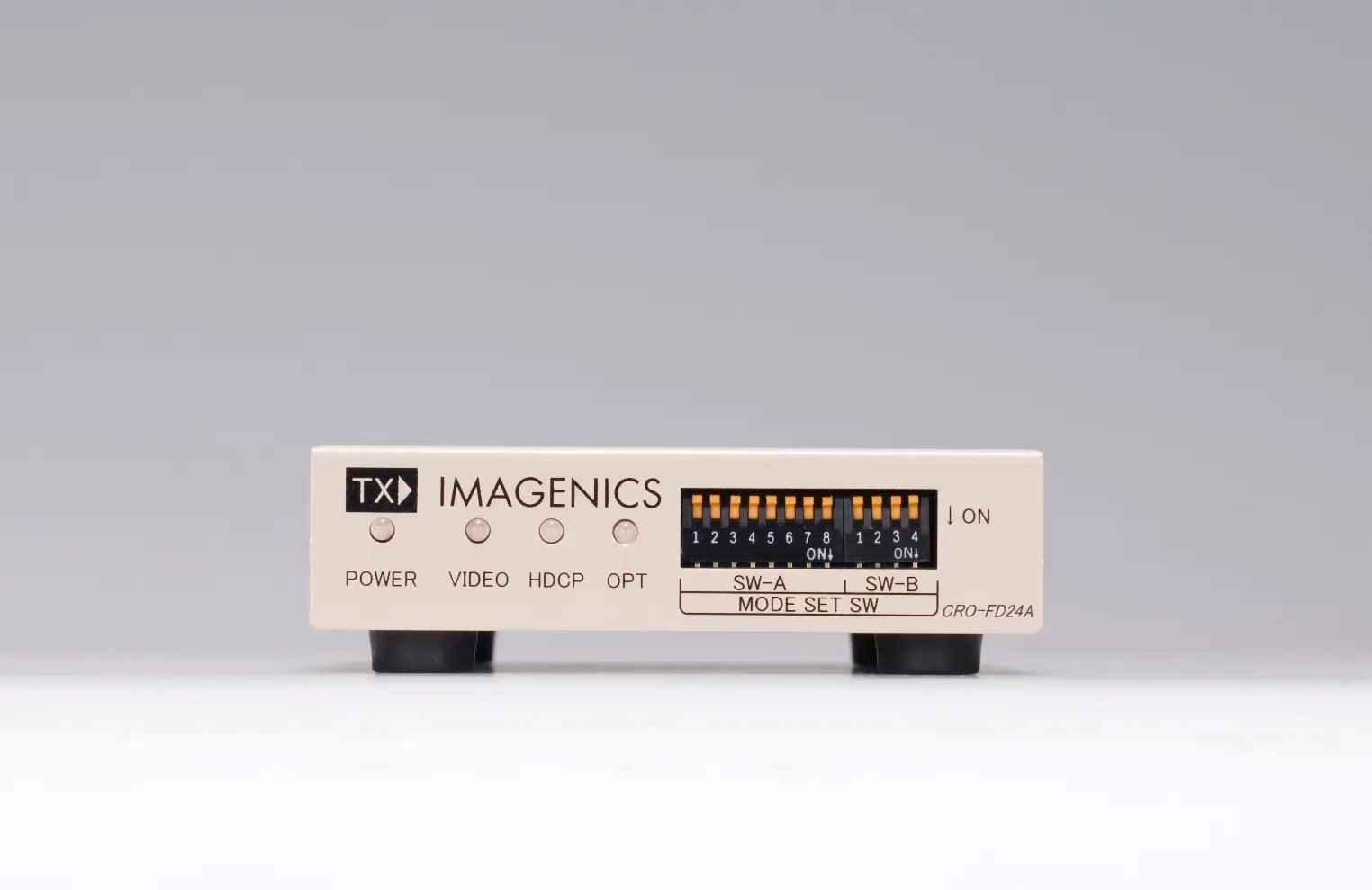

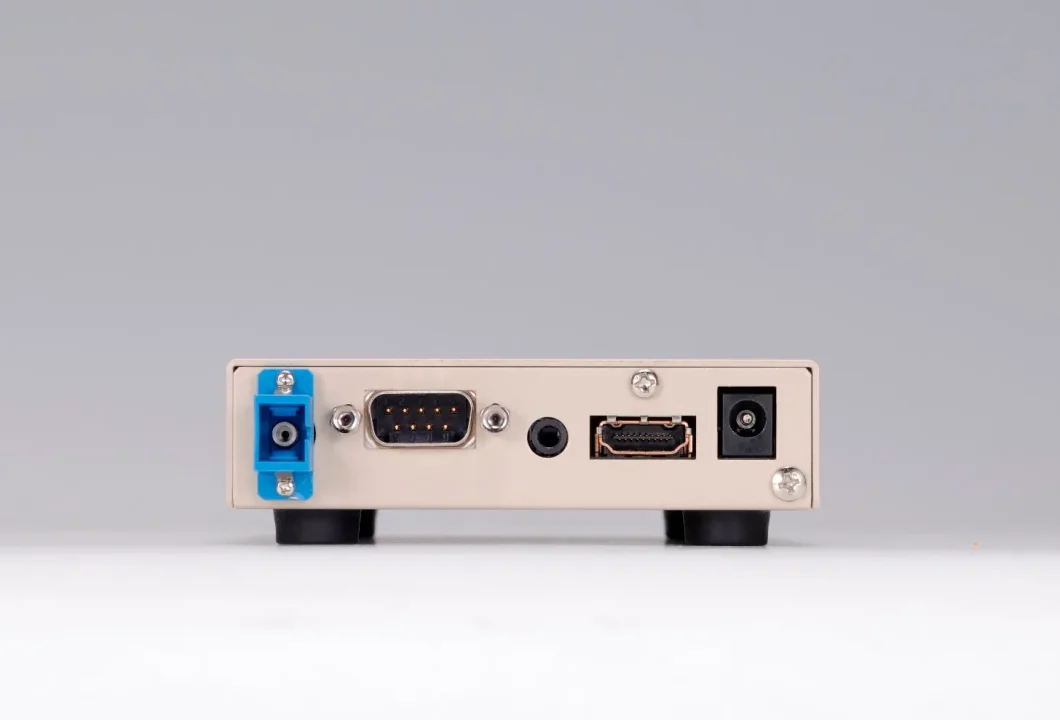

CRO-FD24ATXHDMI/DVI 光延長器（シングル/マルチ）送信機

120,000円（税抜価格）

映像音響用語集

シングル・マルチファイバー伝送に両対応したHDMI光変換・送信器

CRO-FD24ATXは、HDMI(DVI)信号をシングルモード光ファイバで最長10km、マルチモード光ファイバで最長1km を伝送可能な光送信機です。
送信器側でアナログ音声をLPCM 変換して映像信号にエンベデッド、受信器側で映像信号に重畳されている音声を分離デエンベデッドしてアナログ出力することが可能です。
映像・音声と同時に送信器から受信器の方向へRS-232C 信号を送信することが可能です。

製品について

製品仕様

ダウンロード

旧製品との相互接続について

映像入力部		HDMI-A コネクタ 1 系統 TMDS 信号（デジタルRGB,YPbPr） HDMI-A コネクタ1 系統シングルリンク TMDS 信号（24bit フルカラー信号）1 系統ピクセルクロック 25 MHz ～ 165 MHz（VGA@60 ～ UXGA@60 およびWUXGA@60(RB)）に対応（ HDCP 対応、DVI 信号入力可能）
音声入力部		ステレオミニジャックφ3.5 不平衡アナログ音声 2 チャンネル 1 系統
入力インピーダンス		約30 kΩ
音声周波数特性		20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB
音声SN比		82 dB 以上(1 kHz のA 特性フィルター通過にて)
音声歪率		0.05 % 以下
音声サンプリング周波数		24 bit 48 kHz リニアPCM 方式
最大音声入力レベル		+10 dBu (HDMI エンベデッド音声出力 0 dBFs 時)
光出力部	光出力レベル	-9 dBm ～ -5 dBm (平均パワー)
	レーザ発振波長	1.3 μm
	レーザ安全性	クラス1 (JIS C 6802 , IEC 825-1)
適合光ファイバ、コネクタ仕様		ファイバ種別：シングルモードファイバカテゴリー、コア径、クラッド：OS1相当時9.5 μm/125 μm 心数：1 研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨コネクタ：SCコネクタファイバ種別：GIマルチモードファイバカテゴリー、コア径、クラッド：OM3、OM2相当時50 μm/125 μm、OM1相当時62.5 μm/125 μm（寸法は参考値）心数：1 研磨：PC研磨、コネクタ：SCコネクタ
RS-232C		D-Sub9 ピンオス 1 系統ボーレートは9.6 kbps、19.2 kbps、38.4 kbpsから選択 ※本機は送信器から受信器への片方向送信のみ可能です
内蔵機能		プラグアンドプレイ機能(エミュレート用EDID 内蔵) テストパターン出力アナログ音声のエンベデッド音声化機能、オンスクリーンによる動作状態のインフォメーション表示機能
伝送距離		シングルモードファイバ使用時最大約 10 km マルチモードファイバ使用時最大約1km ※保証値ではありません。光伝送路の諸特性により伝送可能距離は変わりますのでご了承下さい
電源		DC 5 V 0.8 A
消費電力		4 W(最大)
質量		約500 g
外形寸法		幅100 mm×高さ25 mm×奥行150 mm （突起物を含まず）
付属品		AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力) HDMI コネクタ抜け止め金具(CL-1) 光減衰器 1 個
販売開始年月		2023年10月

DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。
一部の他社製品（海外製を含む）との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。
この場合、弊社製品の動作を保証できない場合があります。
備考：ラックマウントには、別売のラックマウント金具（MK-U104）等が必要です。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
