VSX-128128128入力128出力映像マトリックススイッチャー［受注生産品］
オープン価格
NTSCビデオ映像を切替・制御可能なマトリックススイッチャー

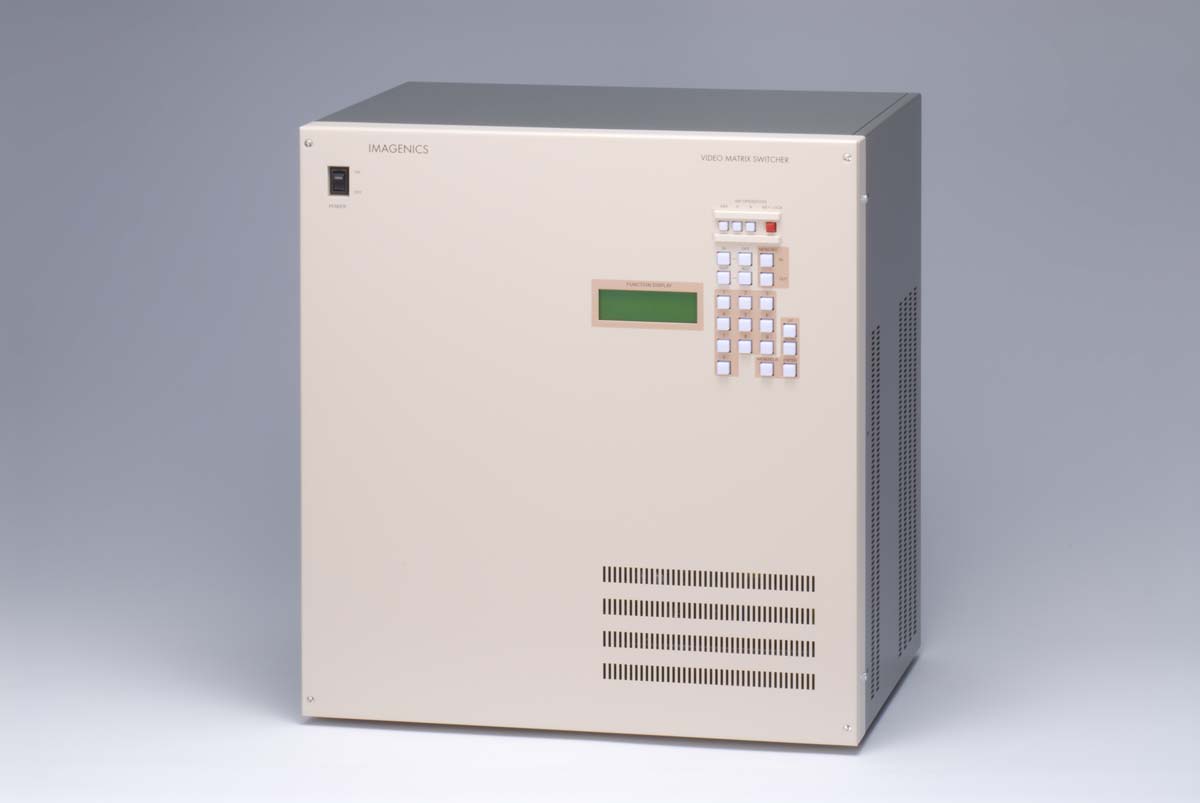

VSX-128128は、128入力128出力、大容量の映像マトリックススイッチャーです。
従来のスイッチャーのように映像・音声信号を同時に切替えるモードの他に、映像信号のみ・音声信号のみをそれぞれ独立して切替えられます。
またLANからの制御も可能で、ブラウザによるスイッチャーの切替や設定の確認などが可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 128入力128出力の映像フルマトリックス構成。
- オプションで16出入力単位の容量指定が可能です。
- 映像クランプ回路内蔵により、安定したスイッチングが可能です。
- 前面LCDディスプレーにより、現在のクロスポイントが確認できます。
- 入力信号が同期している場合、基準同期信号(C,SY)端子を使用しますとブランキング切換が可能です。
- キーロック(KEY LOCK)機能により、誤操作を防ぐことが可能です。
- メモリー機能により、電源OFF直前のクロスポイントと128通りのクロスポイント・パターンを記憶することが可能です。
- 音声専用連動スイッチャー(ASX-128128)と組み合わせて使用した場合、映像、音声連動切換の他、各々個別に切り換えることも可能です。
- ASX-128128以外のASXシリーズと組み合わせる場合は、弊社営業所へお尋ねください。
- バックアップ機能により、電源を切った後もメモリーの内容を10年間以上保持します。
- 本体の手動切換と併用して、RS-232C・RS-422A・LANによる外部制御可能です。
- EIA19型ラックマウント10Uサイズ。
オプション対応
入力16単位、出力16単位での入出力が可能です。(標準仕様含めて全64通り)
(例：VSX-12896、VSX-12864、VSX-9696、VSX-32128、VSX-3296 他全64仕様)
音声信号を切り換える場合、音声専用連動スイッチャーASX-128128シリーズが必要です。(別売)
入力16単位、出力16単位での入出力が可能です。(標準仕様含めて全64通り)
(例：VSX-12896、VSX-12864、VSX-9696、VSX-32128、VSX-3296 他全64仕様)
音声信号を切り換える場合、音声専用連動スイッチャーASX-128128シリーズが必要です。(別売)
| 映像信号方式 | コンポジット(VIDEO) NTSC、PAL対応 |
|---|---|

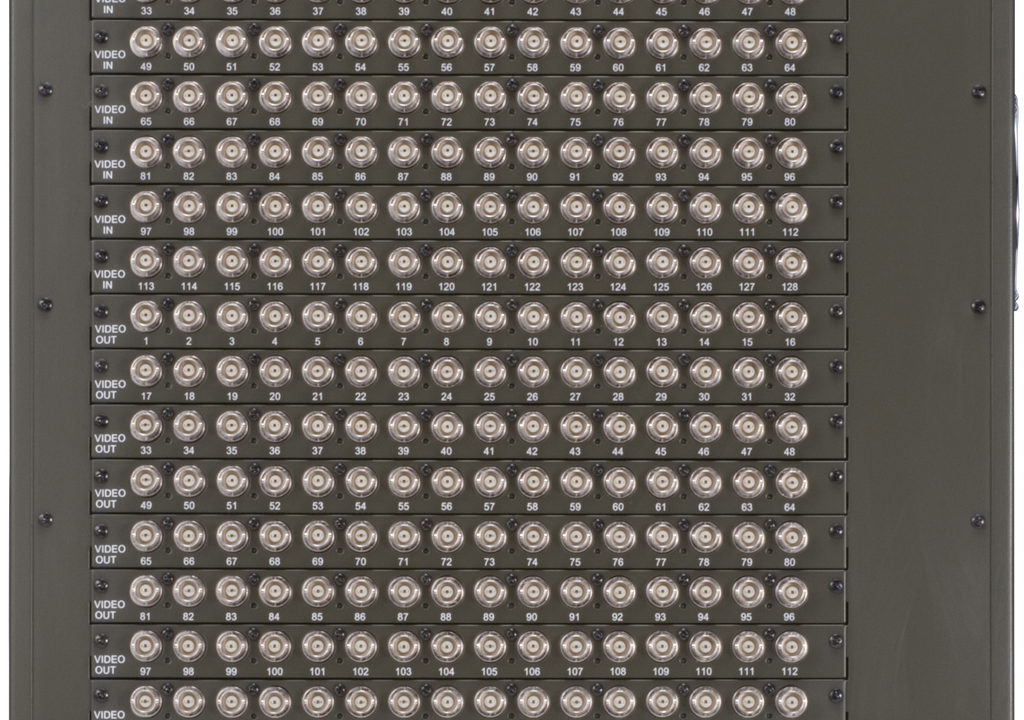

| 映像入力 | 1.0V(p-p) VBS/VS 75Ω 128系統 BNC |
| 映像出力 | 1.0V(p-p) VBS/VS 75Ω 128系統 BNC |
| 映像周波数特性 | 60Hz～8MHz ±1dB以内 8MHz～20MHz+1dB～-3dB以内 |
| DG・DP | 1％、1°以内 |
| 映像クロストーク | 47dB以上(3.58 MHz) |
| B.B入力 | 0.45 V(p-p) ブラックバースト信号 ループスルーハイインピーダンス(BNC) |
| 外部制御 | RS-232C(Dsub9ピン オス) RS-422A(Dsub9ピン メス) 10BASE-T/100BASE-TX(RJ-45) |
| 動作温湿度範囲 | 0 ℃～40 ℃ 20 %RH～90 %RH (但し結露なきこと) |
| 保存温湿度範囲 | -20 ℃～70 ℃ 20%RH～90%RH(但し結露なきこと) |
| 電源電圧 | AC100V～AC240V 50Hz/60Hz |
| 消費電力 | 88W |
| 質量 | 約24kg |
| 外形寸法(mm) | 幅422mm × 高さ443mm × 奥行312mm |
| 付属品 | 国内専用ロック機構付電源ケーブル(3P-3SL)1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 EIA19型ラックマウント金具 1組 |
| 販売開始年月 | 2005年12月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
