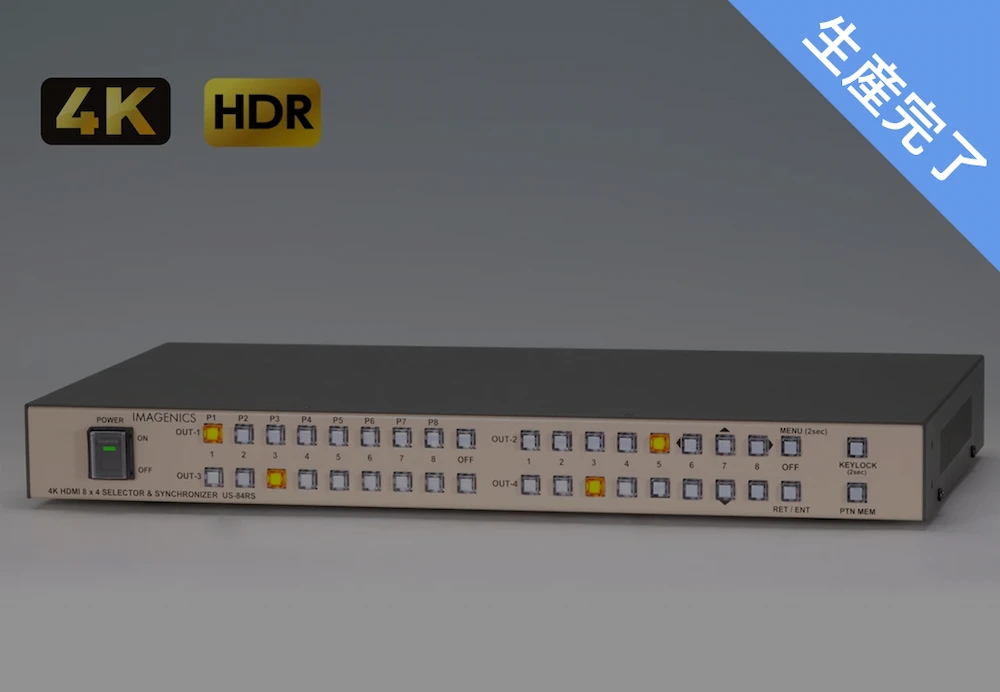

US-84RS4K 8x4 HDMI SELECTOR & SYNCHRONIZER

500,000円（税抜価格 ）
映像音響用語集
１台で２×２ビデオウォール構築可能　4K HDMI/FS搭載マトリクスセレクター

US-84RSは、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x4マトリクス型セレクターです。
全出力に個別のフレームシンクロナイザー機能を装備しており、出力解像度は4K@59.94ほか主要な解像度へ統一しての高速疑似シームレス繋ぎ出力が可能です。
バリアブルズーム拡大縮小機能やマルチ画面構成用の任意位置切り出し拡大も可能です。
パターンメモリー機能を利用して一括した画面構成切替が可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 4K@60 4:4:4対応の8入力4出力マトリックス・セレクターです。
  • HDCP（著作権保護機能） 1.4, 2.2に対応しています。
  • 全出力個別にフレームシンクロナイザー機能を装備。出力解像度は4K@59.94ほか主要な解像度へ統一しての高速疑似シームレス繋ぎ出力が可能。
  • バリアブルズーム拡大縮小機能やマルチ画面構成用の任意位置切り出し拡大に対応。
  • 各種動作設定はオンスクリーンメニューで簡単設定。
  • EDIDデータのエミュレーション機能を装備。
  • 入力回路にケーブル補償機能を内蔵。弊社製長尺HDMIケーブルを使用して、4K映像にて最長10m（HDMI 2.0 18 Gbps時）、フルHD映像（D5:1080p@60）にて最長30mまでのケーブル補償が可能。
  • 出力連動型または入力選択のアナログ音声のデエンベデット機能装備。(デエンベデッド機能はリニアPCMステレオ音声信号のみ)
  • 各出力個別切り替えのスイッチャー動作モードとマルチ画面構成のパターン動作モードの2種類の動作モードを装備。
  • スイッチャー動作モードでは入力信号の有無に応じて、入力系統を自動選択する動作と、一定時間ごとに入力系統の自動切り替えを行うシーケンシャル動作が可能。
  • パターンメモリー機能（8パターン）を利用して一括したマルチ画面構成切り替えが可能。
  • パターン動作モードではパターンメモリーのシーケンシャル動作が可能。
  • LANからの外部制御が可能です。※テキストコマンド制御のほか、出力解像度の変更やズーム／トリム調整、マルチ画面調整、ライブ操作など弊社提供中のCRO-RS22A制御アプリが利用できます。
  • CRO-RS22A制御アプリを使った本機種の制御方法についてはUS-84RS外部制御取扱説明書をご参照ください。
付属の電源ケーブルはロック機構付

製品の特長

入力映像信号 TMDS信号（デジタルRGB/YPbPr）ピクセルクロック25 MHz ～ 600 MHz（ TMDSクロック 25 MHz ～ 340 MHz）
4K , D1～D5相当のHDMI信号および、640 x 480 ～ 4,096 x 2,160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号（4K60@422）
または24ビットフルカラー（4K60@444）の規格準拠信号に対応
HDMI入力端子 HDMI-A 19ピンコネクタ 8系統（ HDCP 1.4, 2.2対応、DVI信号入力可能）
出力映像信号 HDMI 1.4, 2.0規格準拠(HDR対応可、HDCP 1.4, 2.2対応)またはDVI 1.0規格準拠信号(HDCP 1.4対応)
4K60(3,840 x 2,160) WQHD(2,560 x 1,440) WUXGA(1,920 x 1,200.RB) FHD(1,920 x 1,080)
UXGA(1,600 x 1,200) SXGA(1,280 x 1,024) WXGA(1,280 x 800) XGA(1,024 x 768)
の各解像度へ、取得EDIDによる自動設定または手動による固定設定が可能、垂直は全て59.94 Hz
HDMI出力端子 HDMI-A 19ピンコネクタ 4系統（ HDCP 1.4, 2.2対応、カラースペース変換やDVI信号出力可能）
入力ケーブル補償範囲 PC（VESA）,D5など　　　6Gbps までの映像　　～ 30m 弊社製HDP-HDP 30m HDMIケーブルにて
4K30,60（420）など　10.2Gbps までの映像　　～ 20m 弊社製HDP-HDP 20m HDMIケーブルにて
4K60（422,444）など　 18Gbps までの映像　　～ 10m 弊社製HDP-HDP 10m HDMIケーブルにて
出力ケーブル長範囲 フルHD60 出力時　～ 10m 弊社製HDP-HDP 10m HDMIケーブルにて
4K60 4:2:0 出力時　～ 5m 弊社製UHP-5 HDMIケーブルにて
4K60 4:4:4 出力時　～ 3m 弊社製UHP-3 HDMIケーブルにて
内蔵EDID
エミュレーション機能
（プラグアンドプレイ機能）		 CEA,VESAの主要な解像度をメニュー設定して使用
または、各HDMI出力端子からのEDIDデータをコピーバックアップして使用可能。
アナログ音声機能 音声出力端子：-10 dBu（ 10 kΩ 以上負荷時） ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャックx2)
音声周波数特性：20 Hz ～ 20 kHzにて、-1 dB ～ +1 dB
音声SN比：80 dB 以上（ 1 kHzのA特性、基準-10 dBu出力時）
音声クロストーク：80 dB 以上
音声歪率：0.03 % 以下（ 10 kΩ 以上負荷時）
最大音声出力レベル：+10 dBu（ HDMIエンベデット音声の 0 dBFS時）
※ リニアPCM音声以外は出力されません。
映像音声遅延 映像遅延 ：34 ms ～ 50 ms (2 フレーム -0, +1 フレーム)
音声遅延 ：約 42 ms (常時固定遅延)
外部制御機能 LAN　10BASE-T,100BASE-TX 1系統　　RJ45 1系統　　100BASE-TX, 10BASE-T 自動判定
本機への各種動作設定と操作および状態確認ができます。
その他機能 オンスクリーン・メニュー方式による各種設定、入力端子別のEDID設定とHDCP非対応動作設定、出力端子別の自動カラーフォーマット変換と解像度設定および疑似シームレス繋ぎ設定（フリーズ型・ブラック型・フェード型・フリック型・ワイプ型）、出力端子別のバリアブル拡大縮小ズームとトリミング機能や上下左右の個別映像反転機能およびマルチ画面対応の任意位置切り取り拡大機能、出力端子別およびパターンメモリー動作でのシーケンシャルスイッチャー機能、全機能のパターンメモリー機能による瞬時切替え、内部状態のステータス一覧の読み取り（LANからのテキスト文字列）、電源スイッチのLEDによるFANアラーム通知とオーバーヒート通知機能、全動作設定の一括バックアップとリロード、ほか。
電源 AC 90 V ～ AC 250 V 55 W（最大・内蔵FANによる回転数制御型強制空冷）
外形寸法 幅422 mm × 高さ44 mm × 奥行230 mm（ 突起物を除く）
質量 約 3.5 kg
付属品 国内専用電源ケーブル（3P-3SL 3P-2P変換プラグ付） 1本　　EIA 1Uアングル金具1セット
HDMI抜け止め金具（CL-1）と束線バンドのセット 12式
販売開始年月 2023年7月
  1. 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
カタログ
カラーカタログ
外観図
コマ図
仕様書
取扱説明書
取扱説明書（外部制御）
外部制御アプリケーション

リモートコントローラ

※本機のTCP/IP同時接続数は１です。
複数台のRCX-16から本機を制御するには1台目のRCX-16を親機、2台目以降のRCX-16を親機と通信する子機として設定することで対応が可能です。
RCX-16のスイッチ領域を上下左右に分割設定する場合は制限がございます。詳しいご案内＞＞

また、RCXによるパターンメモリー呼び出し操作は本器は非対応となります。
パターンメモリー呼び出し操作の場合は、NMC-16をご使用ください。

HDMIケーブル

  • UHPシリーズ

    (斡旋商品)

※4K60p(4:4:4)18G対応です。
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
仕様書
  • HDP-HDPシリーズ

    (斡旋商品)

※HDP-HDP10m:4K60p(4:4:4) 18G対応、 HDP-HDP15m/HDP-HDP20m:4K60p(4:2:0) 9G対応です。
長さ(m) 型式 税抜価格(円)
10 HDP-HDP10m 26,400
15 HDP-HDP15m 32,400
20 HDP-HDP20m 38,400
対応信号: HDP-HDP10m　4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など HDP-HDP15m/HDP-HDP20m　4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど ※掲載価格は2023年1月受注分からの新価格です。
仕様書
