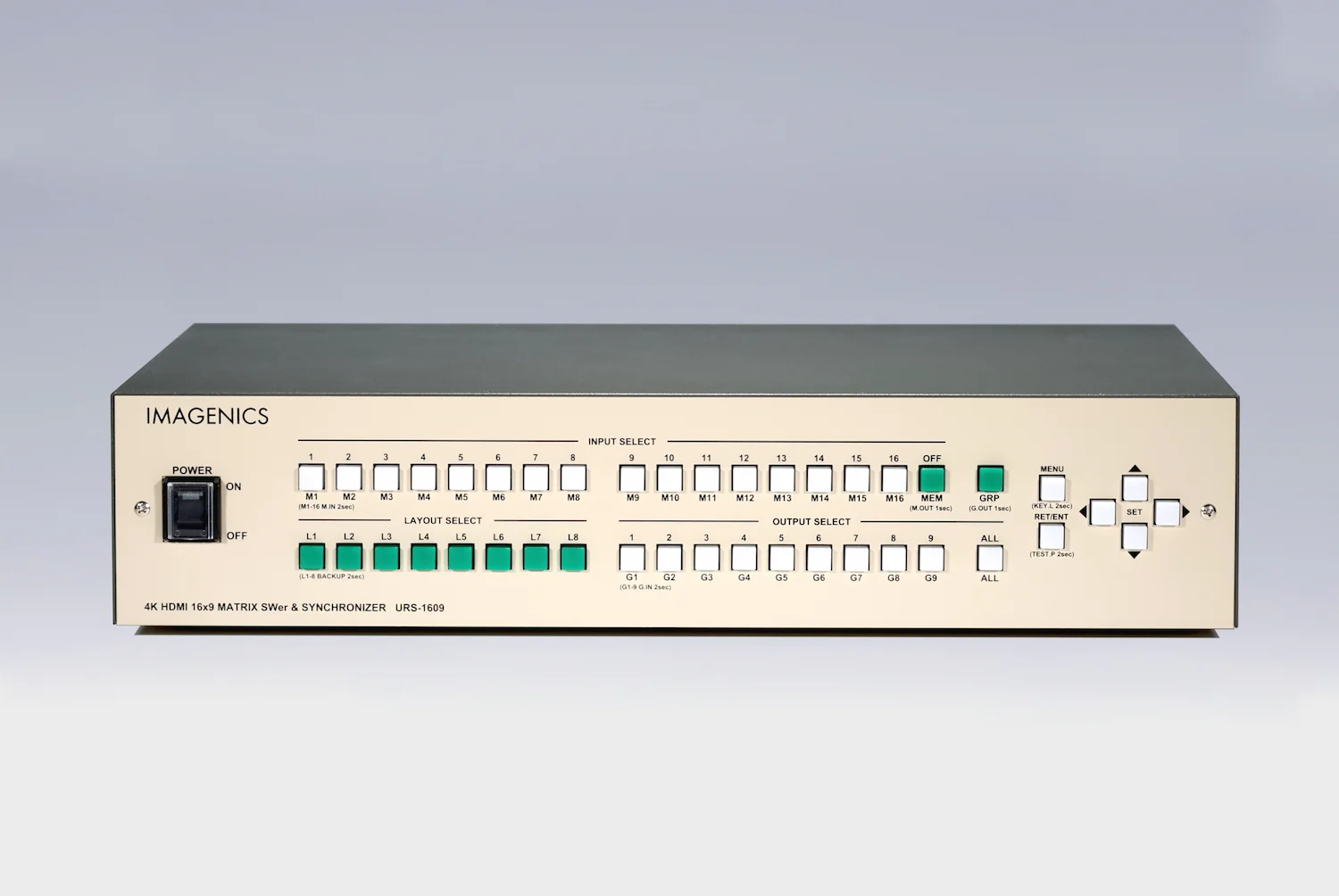

URS-16094K 16x9 HDMI MATRIX SWer & SYNCHRONIZER

880,000円（税抜価格）

映像音響用語集

4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として　4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
著作権で保護された映像コンテンツを保護するための暗号化技術
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
フレームシンクロナイザにて、もとの映像を回転させたり、拡大縮小、表示位置を移動することによってディスプレイの回転表示や、LEDウォールなどの大型映像に好ましい画角にすることが出来る。
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

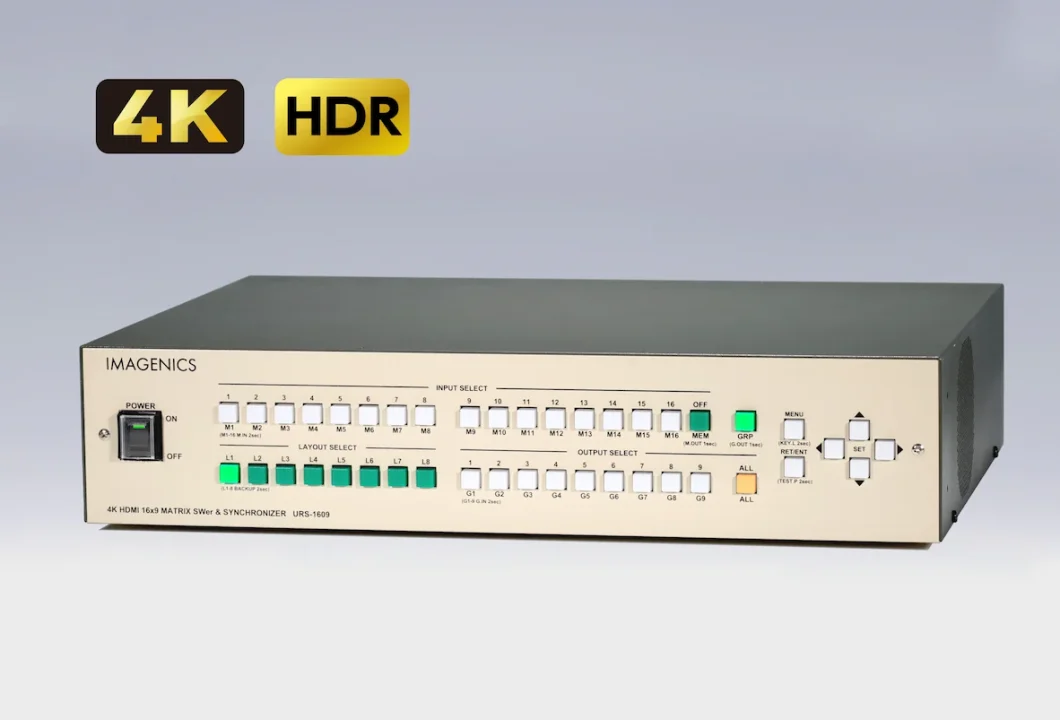

１台で３×３ビデオウォール構築可能　4K HDMI/FS搭載マトリクススイッチャー

URS-1609は、HDMI 2.0/1.4 および HDCP 2.2/1.4 規格に準拠した 4K HDMI信号(HDR対応)の 16x9 マトリクススイッチャーです。

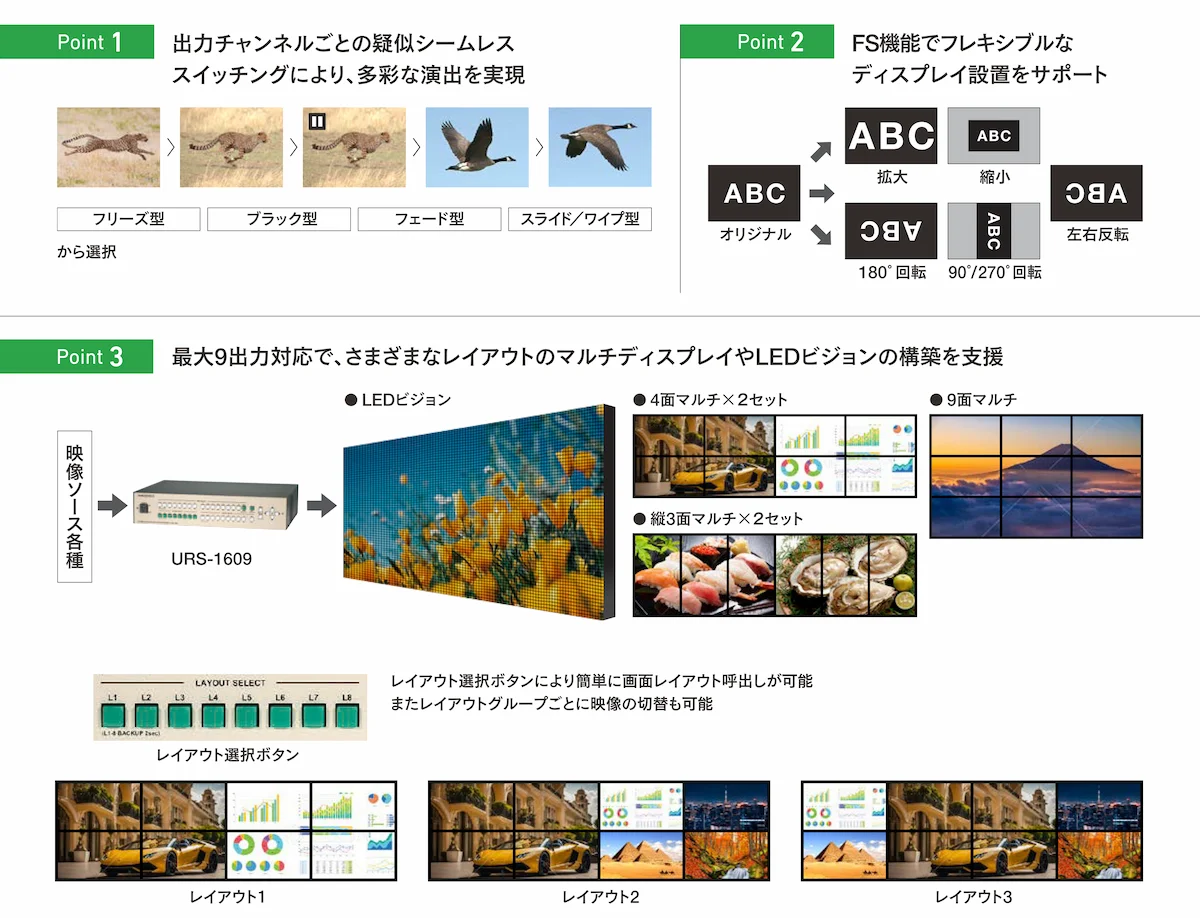

全出力に個別フレームシンクロナイザを装備、出力解像度 4K@59.94 ほか主要解像度へ統一、高速疑似シームレス繋ぎ出力が可能です。
バリアブルズーム拡大縮小機能やマルチ画面構成用の任意位置切り出し拡大、上下左右反転も可能です。

製品について

製品仕様

ダウンロード

関連製品 / オプション

製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
4K@60 4:4:4、HDCP（著作権保護機能）1.4, 2.2対応の HDMI 16入力9出力マトリックススイッチャーです。
全出力個別にフレームシンクロナイザー機能を装備。出力解像度は4K@59.94のほか以下の解像度へ統一しての高速疑似シームレス繋ぎ出力が可能。
720 x 480(CTA-861F) 、640 x 480、800 x 600、1,024 x 768、1,280 x 720(CTA-861F) 、1,280 x 768、1,280 x 800、1,360 x 768、1,366 x 768、
1,440 x 900、1,280 x 960、1,280 x 1,024、1,400 x 1,050、1,680 x 1,050、1,600 x 900、1,600 x 1,200、1,920 x 1,080P/i(CTA-861F)、
1,920 x 1,200(ReducedBlanking)、2,048 x 1,080、2,048 x 1,152(ReducedBlanking)、2,560 x 1,080(CTA-861F)、2,560 x 1,440(ReducedBlanking)、
3,440 x 1,440(ReducedBlanking)、2,560 x 1,600(ReducedBlanking)、3,840 x 2,160(CEA-861F)、4,096 x 2,160(CTA-861F)

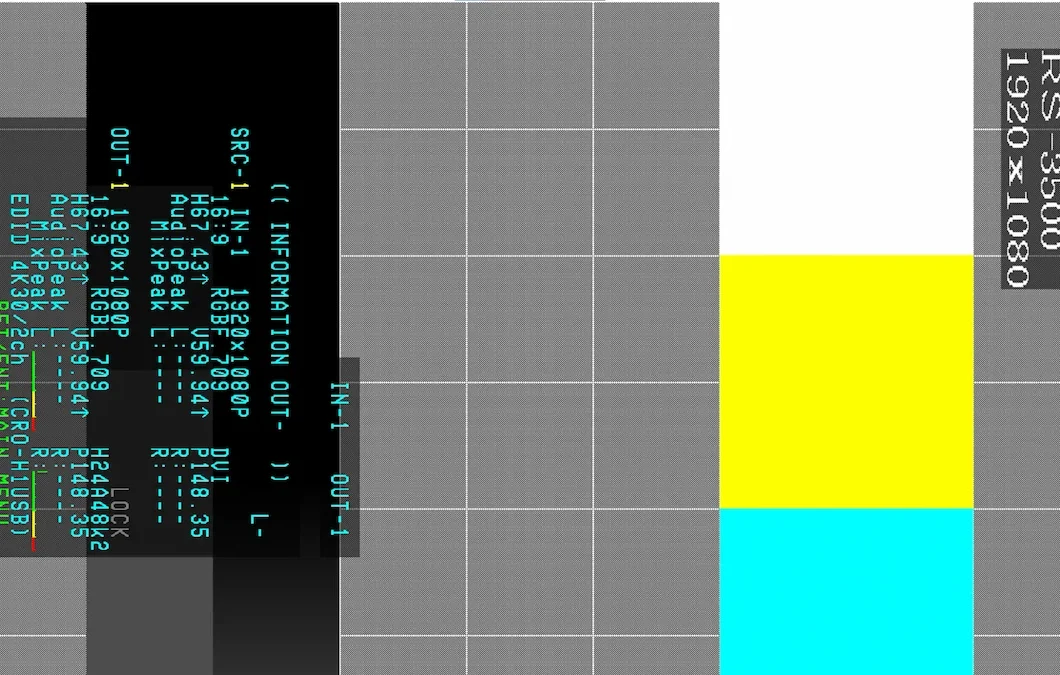

バリアブルズーム拡大縮小機能やマルチ画面構成用の任意位置切出し拡大 0.01％ステップによる調整、上下左右反転、90度単位の画面回転に対応
レイアウトボタンを有効活用する為に、出力チャンネルごとのグループ登録が可能、本体操作及び外部制御でグループへの入力信号切替が行えます。
EDIDデータのエミュレーション機能を装備。
入力回路にケーブル補償機能を内蔵。弊社製長尺HDMIケーブルを使用して、4K映像にて最長10m（HDMI 2.0 18 Gbps時）、
フルHD映像（D5:1080p@60）にて最長30mまでのケーブル補償が可能。
出力連動型または任意選択のアナログ音声デエンベデット機能、および全ての出力端子へ多重が可能なアナログ音声エンベデッド機能
全入出力マトリクススイッチ情報、マルチ画面構成、ズーム/シフト/トリミング設定内容はレイアウト機能を使用して８種類を保存可能です。
すべての入力端子の映像信号の検出状況により、出力端子ごとに自動切換えを行うことができ、レイアウトシーケンシャル切換も可能です。

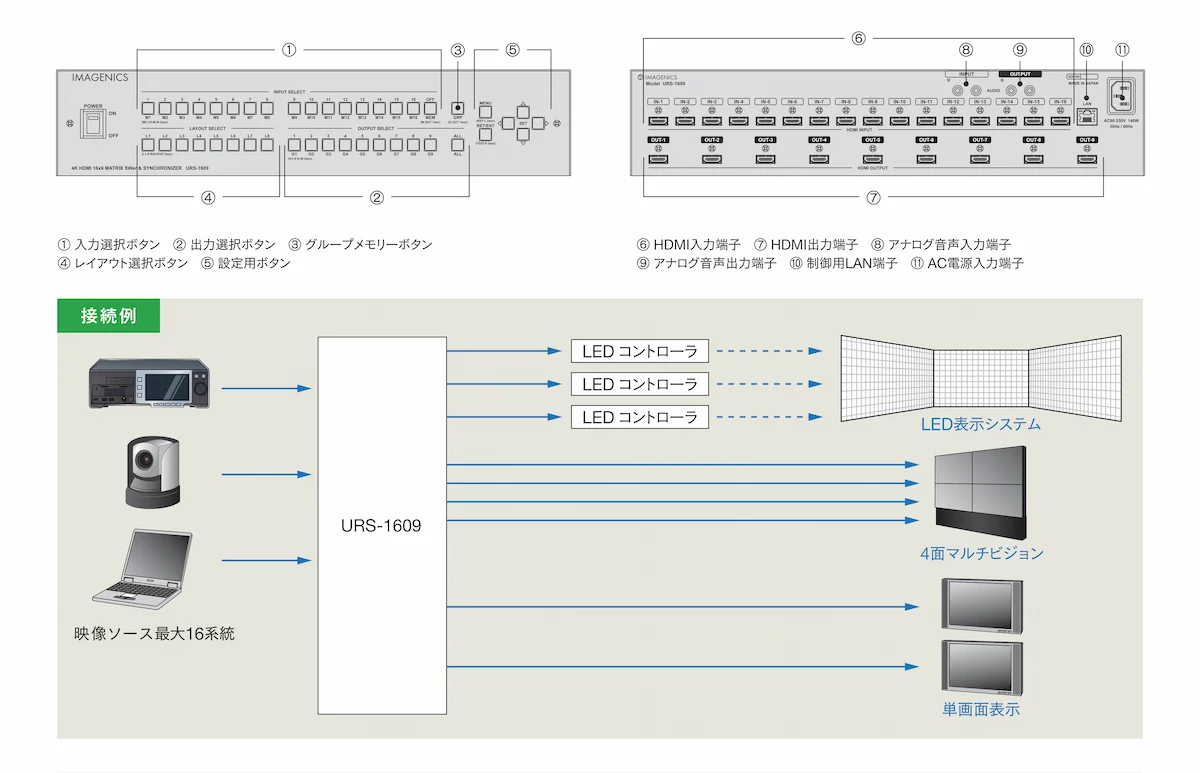

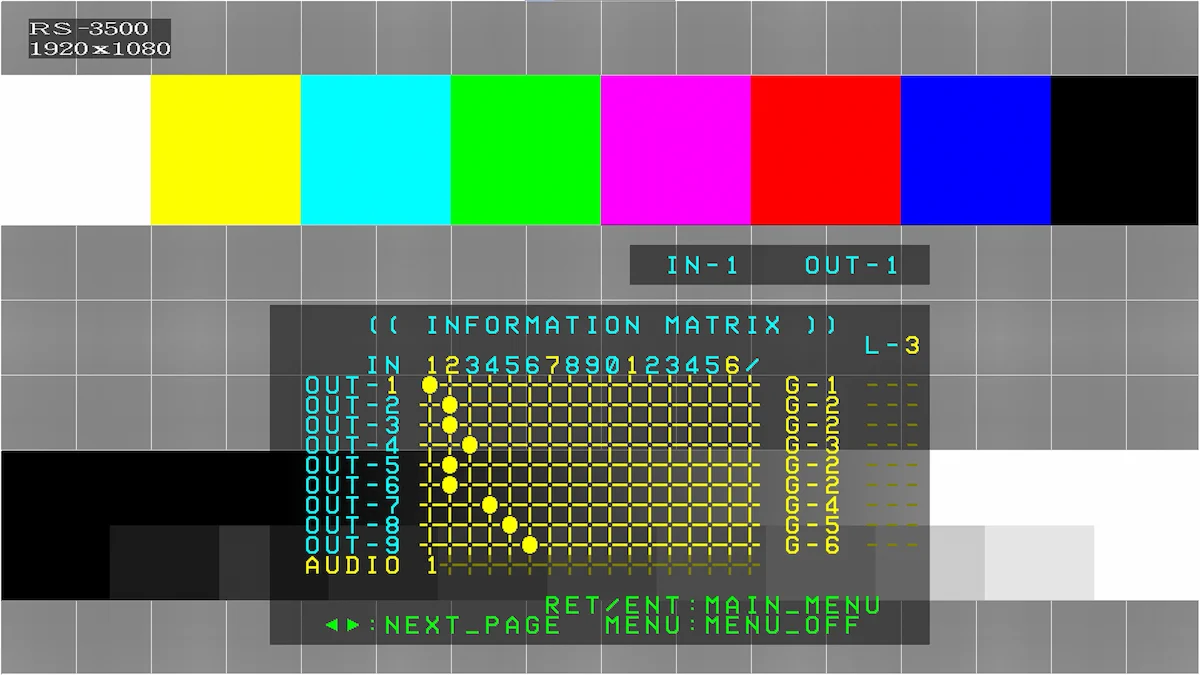

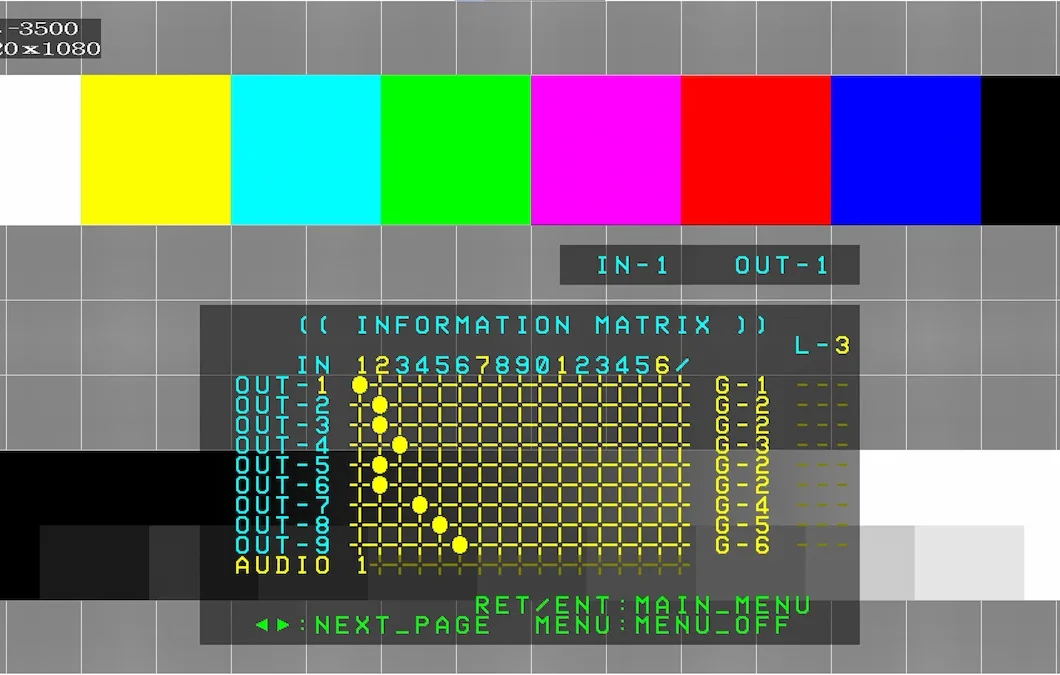

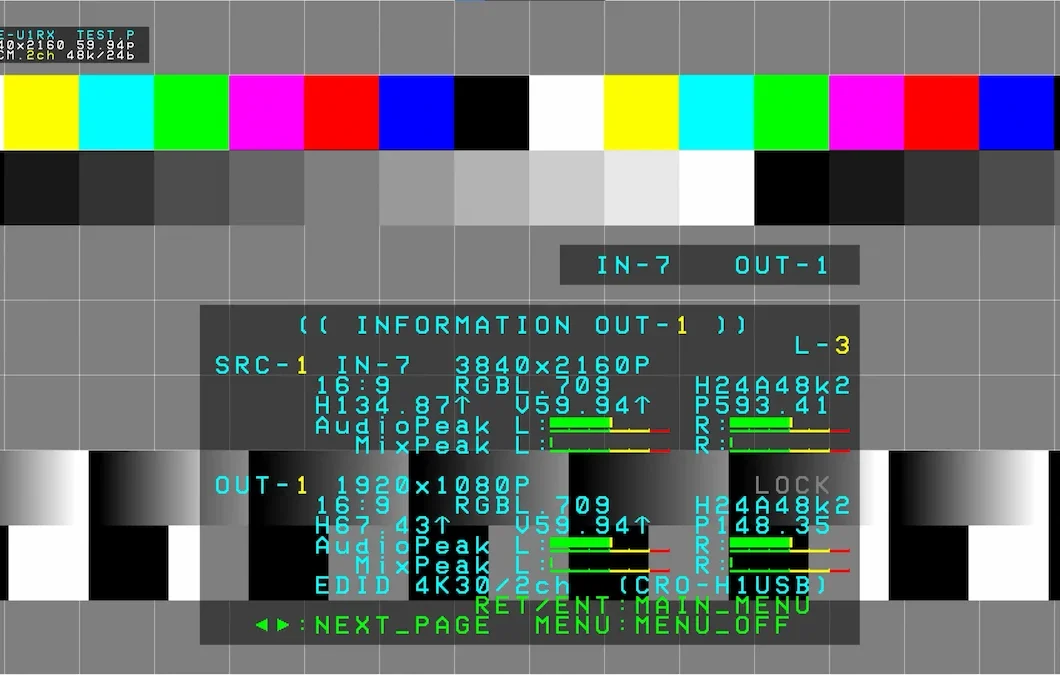

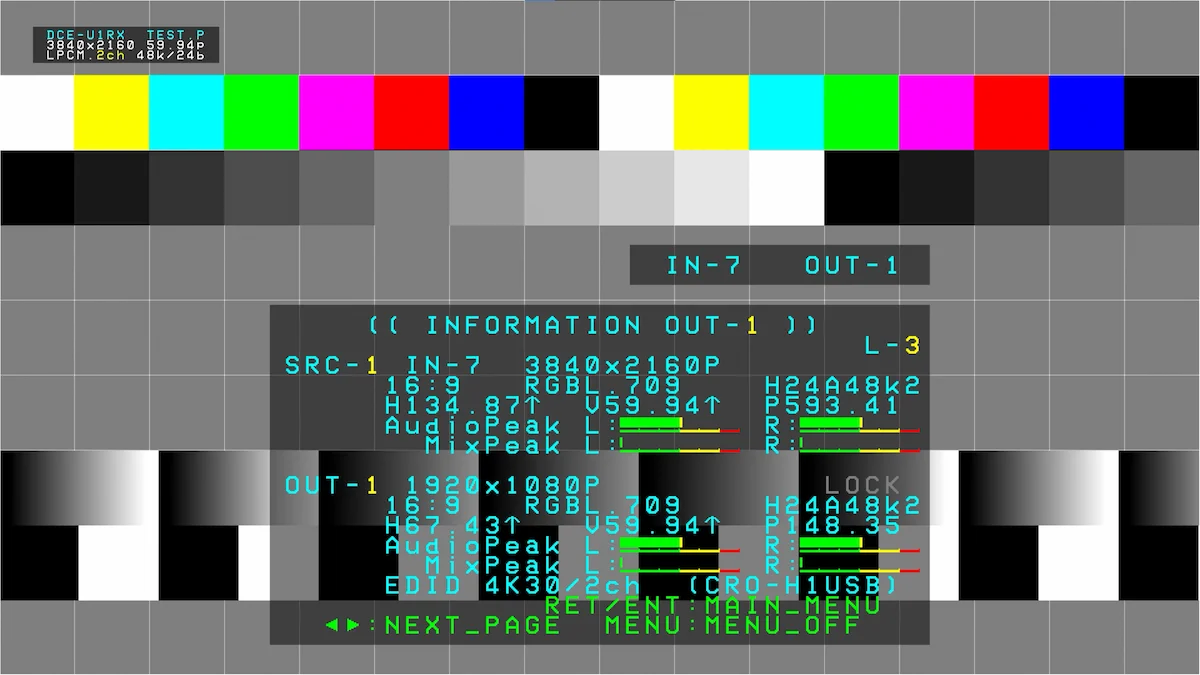

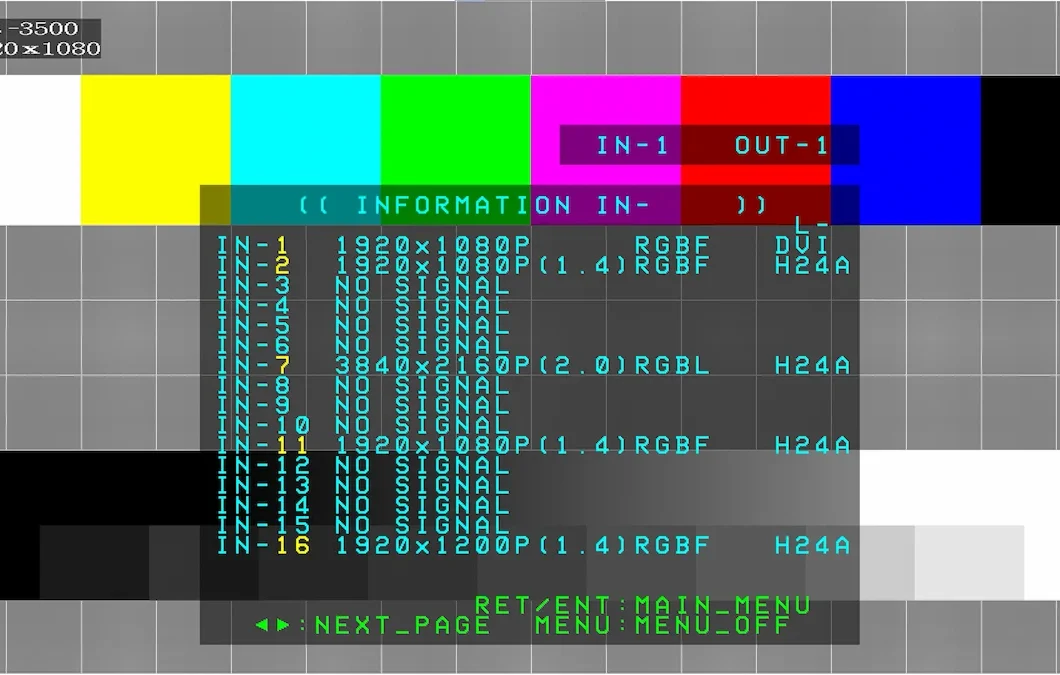

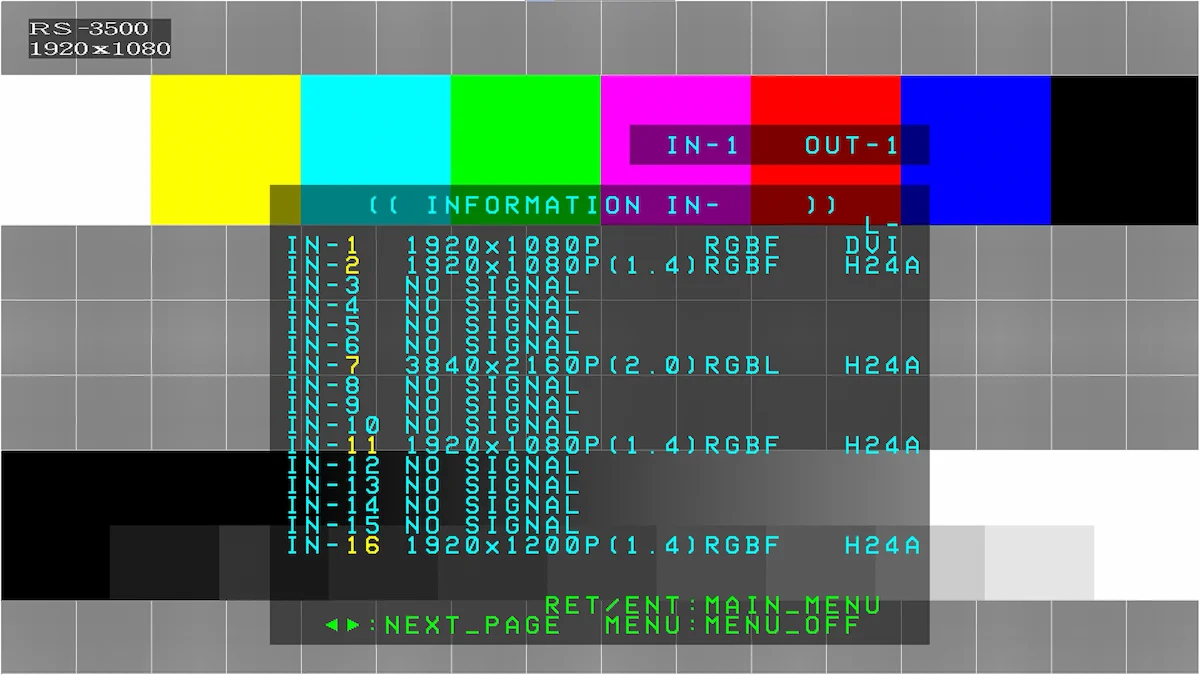

各種動作設定はオンスクリーンメニューで簡単設定。
LANからの外部制御が可能です。

付属の電源ケーブルはロック機構付

製品の特長

わたしたちの製品について

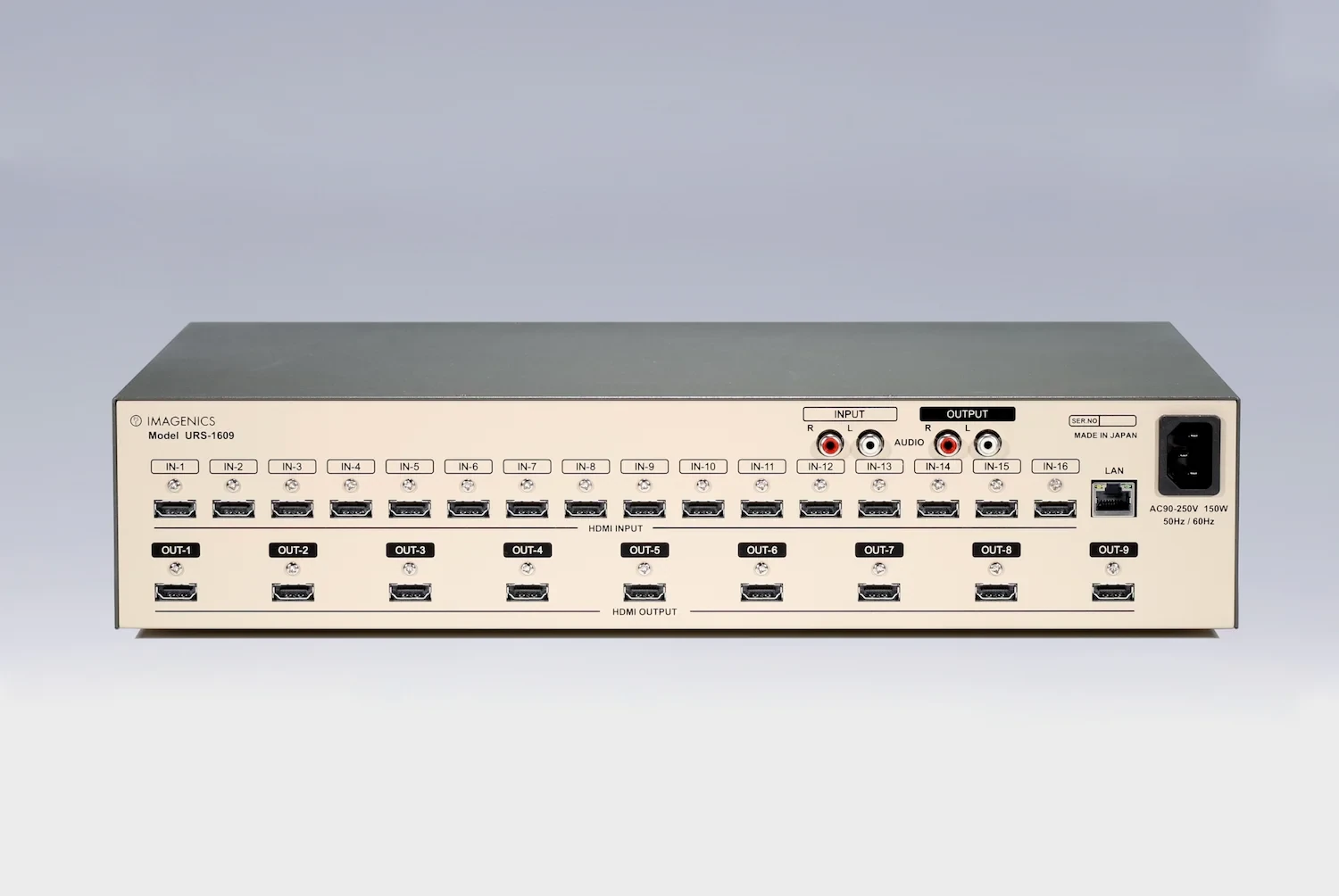

入力信号部	HDMI 信号：TMDS クロック～ 340 MHz、データレート～ 18 Gbps 16 系統（HDMI-A × 16）　　　　　　最大 36 ビットディープカラー信号 4K60@422 または 24 ビットフルカラー 4K60@444対応　　　　　　HDCP 2.2 / 1.4 対応映像：ピクセルクロック 25 MHz ～ 600 MHz 水平周波数 15 kHz ～ 135 kHz 垂直周波数 24 Hz ～ 240 Hz 　　　 VGA ～ WQXGA(Reduced Blanking)、480i 480P 720P 1080i 1080P、4K など音声：～ 48 kHz 8 チャンネル LPCM アナログ音声：-10 dBu( 1 kΩ 以下出力時) ハイインピーダンス不平衡 2 チャンネル 1 系統（RCA × 2）
出力信号部	HDMI 信号：TMDS クロック～ 297 MHz、データレート～ 17.8 Gbps 9 系統（HDMI-A × 9） 4K60@444対応 HDCP 2.2 / 1.4 対応映像：ピクセルクロック 25 MHz ～ 594 MHz（下記解像度より選択、垂直周波数は 59.94 Hz） 720 x 480(CTA-861F) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CTA-861F) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080P/i(CTA-861F) 1,920 x 1,200(ReducedBlanking) 2,048 x 1,080 2,048 x 1,152(ReducedBlanking) 2,560 x 1,080(CTA-861F) 2,560 x 1,440(ReducedBlanking) 3,440 x 1,440(ReducedBlanking) 2,560 x 1,600(ReducedBlanking) 3,840 x 2,160(CEA-861F) 4,096 x 2,160(CTA-861F) 音声：48 kHz 8 チャンネル LPCM アナログ音声：-10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2 チャンネル 1 系統（RCA × 2） ※ FHD 2,560×1,080 および 4K 解像度を選択した場合のみ、垂直周波数 29.97 Hz も選択することができます。
入力ケーブル補償範囲	：PC(VESA), 1080P など 6 Gbps までの映像～ 30 m 弊社製 HDP-HDP 30 m HDMI ケーブルにて：4K30, 60(420)など 10.2 Gbps までの映像～ 20 m 弊社製 HDP-HDP 20 m HDMI ケーブルにて：4K60(422,444)など 18 Gbps までの映像～ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて ※ 弊社内の環境、および弊社製ケーブルで測定した値です。すべての環境での動作を保証するものではありません。
出力ケーブル補償範囲	：フル HD60 出力時～ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて：4K60 4:2:0 出力時～ 5 m 弊社製 UHP-5 HDMI ケーブルにて：4K60 4:4:4 出力時～ 3 m 弊社製 UHP-3 HDMI ケーブルにて ※ 弊社内の環境、および弊社製ケーブルで測定した値です。すべての環境での動作を保証するものではありません
遅延時間	：約 33 ms ～ 50 ms ※入出力ともに 60 Hz の場合 ※ 入力映像の 1 フレーム＋出力映像の 1 ～ 2 フレーム遅延に相当します。 ※ アナログ音声出力には映像に合わせた遅延はありません。
外部制御機能	LAN ：10BASET-T 100BASE-TX（自動判定） 1 系統（RJ45 × 1）
EDID	内蔵EDIDエミュレーション機能（プラグアンドプレイ機能）：CTA,VESA の主要な解像度(4K HDR 映像を含む)を選択、または各 HDMI 出力端子からの EDID データをコピーバックアップして使用可能。
その他付加機能	オンスクリーンメニュー方式による各種設定（オンスクリーン表示は出力端子別に ON/OFF 可能）、入力端子別の EDID設定と HDCP 非対応動作設定、入力端子別、および出力端子別の音声レベル調整設定、出力端子別の自動カラーフォーマット変換と解像度設定および疑似シームレス繋ぎ設定（フリーズ型・ブラック型・フェード型・フリック型・ワイプ型）、出力端子別のバリアブル拡大縮小ズームとトリミング機能や 90,180 度回転機能・上下左右反転機能およびマルチ画面対応の任意位置切り取り拡大機能、出力端子別およびレイアウト動作でのシーケンシャルスイッチャ機能、出力端子別の同期自動オフ機能（入力連動）、レイアウト動作による瞬時切替え、 FAN アラーム通知とオーバーヒート通知機能、全動作設定の一括バックアップとリロード、ほか。
電源/消費電力	AC 100 V ～ AC 240 V 50 Hz ・ 60 Hz 150 W （最大）
質量	約 6.0 kg
外形寸法	幅422 mm × 高さ88 mm × 奥行300 mm（突起物を除く）
付属品	EIA 19 型 2U ラックマウント金具 1 組国内専用電源ケーブル(3P-3SL)ロック機構付き 1本、電源3P-2P変換プラグ 1個、 HDMI ケーブル抜け止めキット(CL-2) 25 個
販売開始年月	2025年5月
