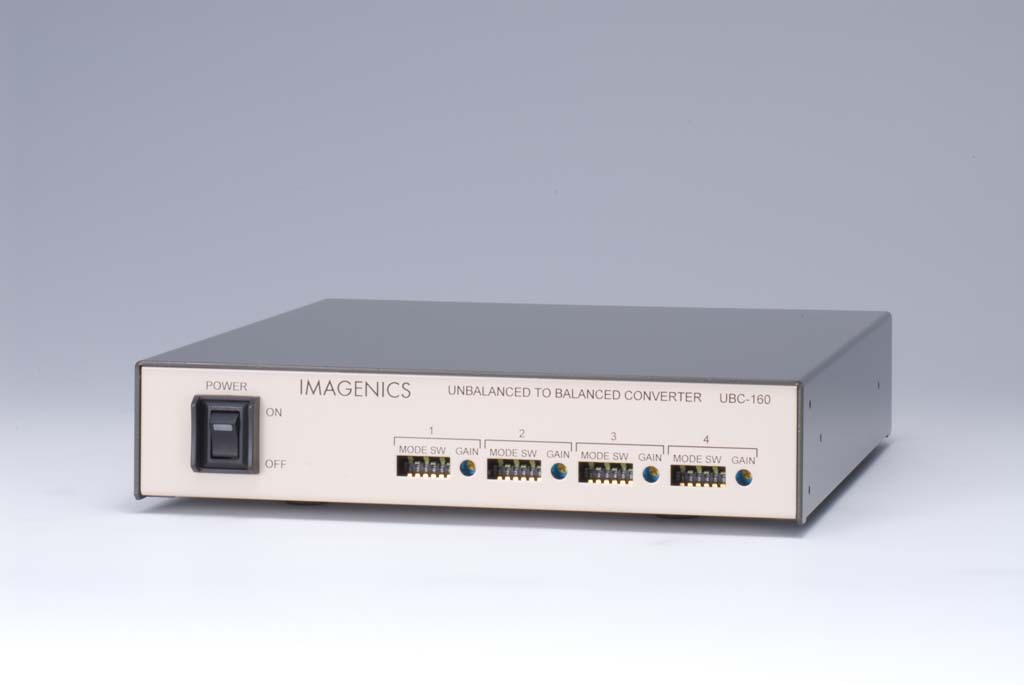

UBC-160音声 アンバランス入力、バランス出力変換器
55,000円（税抜価格 ）
アナログ音声の長距離伝送時やノイズ対策に活用されるアンバランス・バランス変換器
UBC-160は、4系統の音声アンバランス信号を音声バランス信号に変換する変換器です。
アンバランス信号入力は各ループスルー出力が可能です。

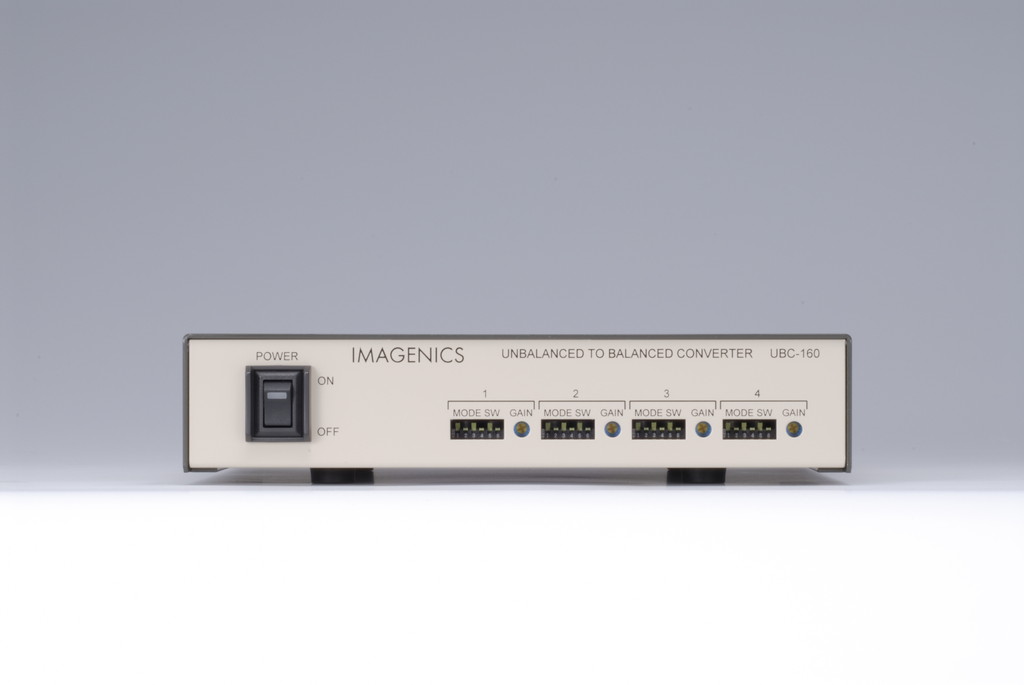

前面パネルで選択スイッチを切換える事により、系統別に音声出力のレベル切換、さらに音声出力レベルの可変ができます。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 変換回路を4系統装備
- 電子バランス方式により高性能。
- 音声入力(RCAピンジャック)は、ループスルー端子付ですので、増設などのシステム構築が容易にできます。
- 前面のDIPスイッチを設定する事により、音声出力レベル、音声出力レベルのFIX/ADJの切換および内蔵600 Ω負荷ON/OFF設定を行う事ができます。また4系統は別々に各DIPスイッチで設定する事ができます。
(設定・調整箇所は全て前面パネルに集約しています。) - 入力コネクタ:RCAピンジャック、出力コネクタ:XLR-3(メス)。
- EIA19型ラックマウント1U横幅ハーフサイズ(ラックマウント金具MK-100別売)
- VCCI-A(クラスA 情報技術装置)
わたしたちの製品について
| 音声入力 | -10 dBu ループスルー 20 kΩ以上 不平衡 4系統(RCAピンジャック) | |
|---|---|---|
| 音声出力 | FIX時 | +4 dBu / -20 dBu切換 600 Ω 平衡 4系統 XLR-3(メス) |
| ADJ時 | AUDIO GAIN -4 dB ～ +4 dB | |
| 音声周波数特性 | 30 Hz ～ 30 kHz ±0.5 dB以内 10 Hz ～ 100 kHz -2 dB ～ +0.5 dB以内 |
|
| 音声S/N比 | 80 dB以上 | |
| 音声歪率 | 0.008 ％以下 | |
| 音声最大入力レベル | +10 dBu | |
| 電源 | AC 90 V ～ AC 110 V 50 Hz / 60 Hz | |
| 消費電力 | 6 W | |
| 質量 | 約 2.3 kg | |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) | |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH(但し結露なきこと) | |
| 外形寸法(mm) | 幅 210 mm × 高さ 44 mm × 奥行 230 mm | |
| 付属品 | 国内専用ロック機構付電源ケーブル(3P-3SL)1本 電源3P-2P変換プラグ 1個 電源スイッチカバー 1個 |
|
| 販売開始年月 | 2005年12月 | |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
