STMS-3232スロット型 マトリックススイッチャー ［受注生産品］
オープン価格
-
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
-
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
-
著作権で保護された映像コンテンツを保護するための暗号化技術
-
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
-
-
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、
電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

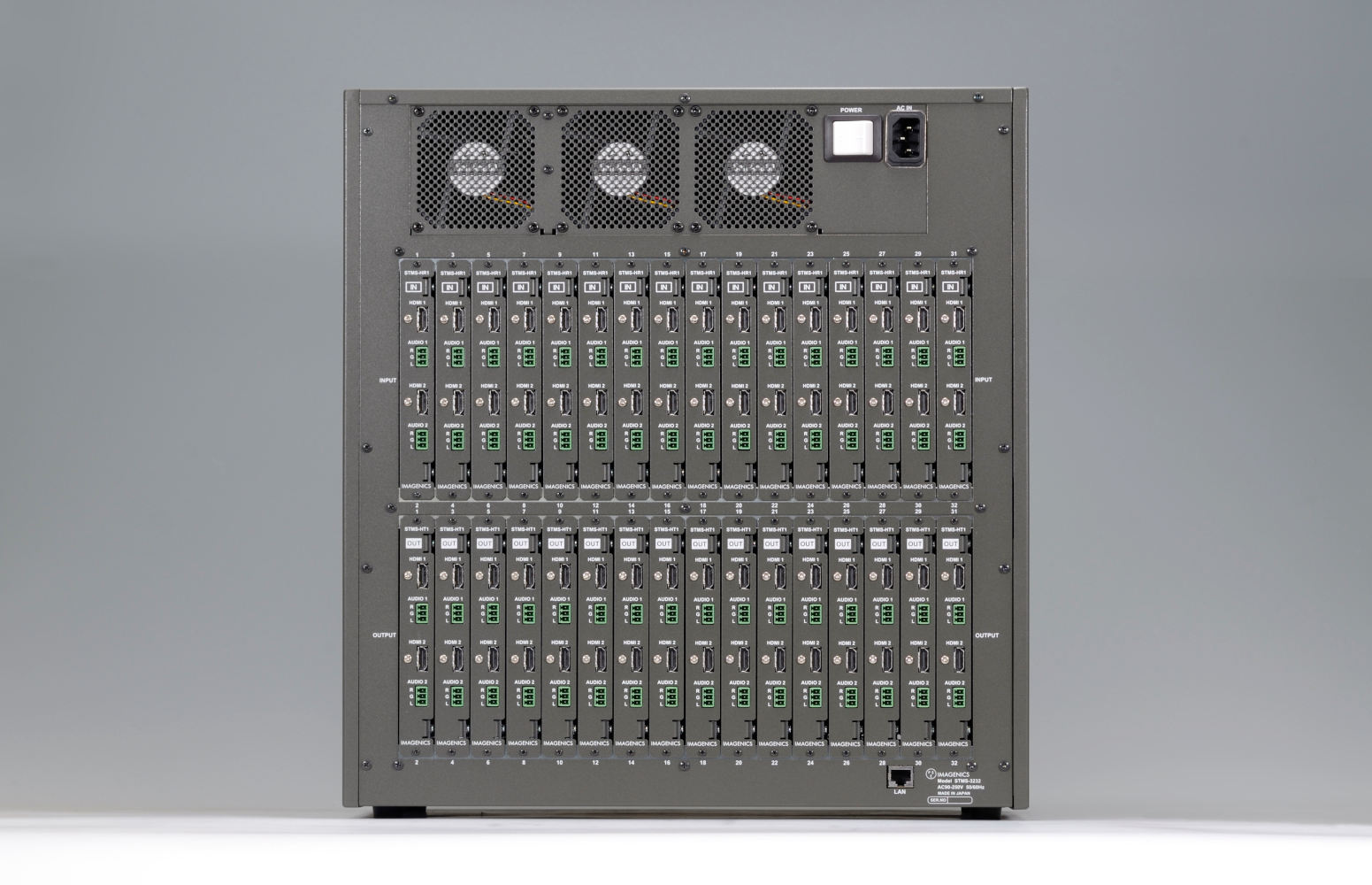

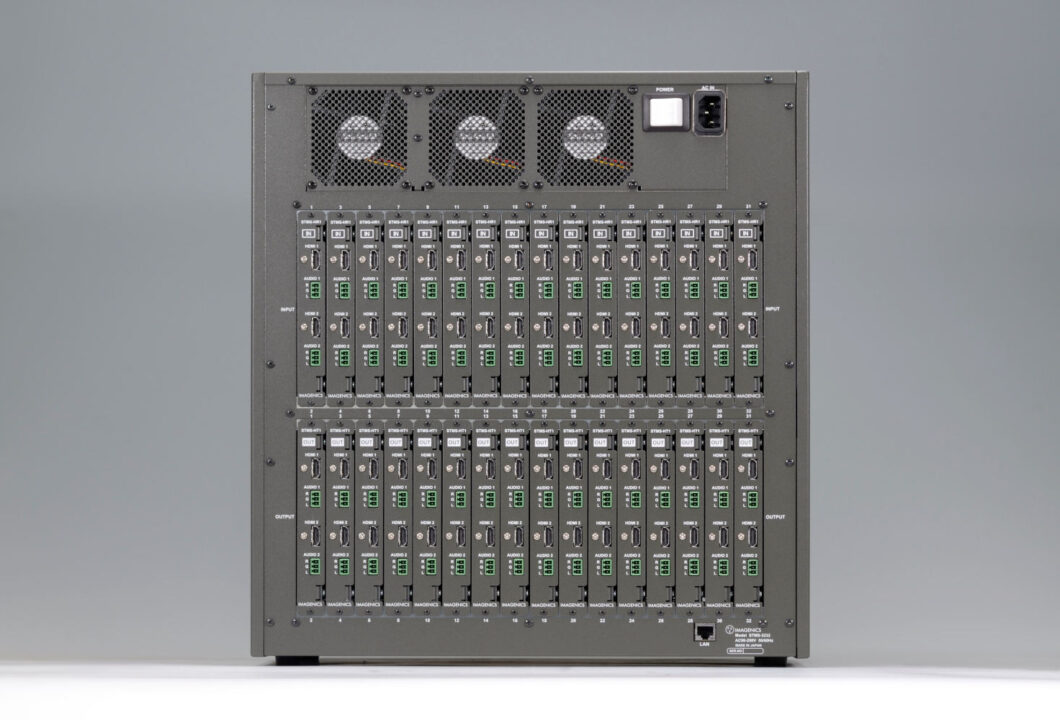

入出力スロットボード対応 4Kフルスペック マトリクススイッチャー
STMS-3232 は入出力スロットボードを入れ替えることで様々な映像信号に対応することのできる4Kフルスペック対応のスロット型マトリックススイッチャーです。
本体フロントタッチパネルによる各種操作、LANによる外部制御(コマンド制御、ブラウザ画面制御）に対応します。
入出力スロットボード は 1ボード 2系統単位の入出力となっており最大で 32入力32出力（入力スロットボード16枚、出力スロットボード16枚）スイッチャーとして構成が可能。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 32入力32出力のフルマトリックス構成 。オプション対応にて2系統単位で変更が可能。
- HDMIスロットボードは 4K@60p 4:4:4 に対応。
- CAT5e/6スロットボードは 4K@30p 4:4:4 / 4K@60p 4:2:0 に対応。
- HDCP2.2, HDCP1.4 に対応。
- HDMIスロットボードはアナログ音声エンベデット、デエンベデットに対応。
- EDIDエミュレーション機能を搭載。

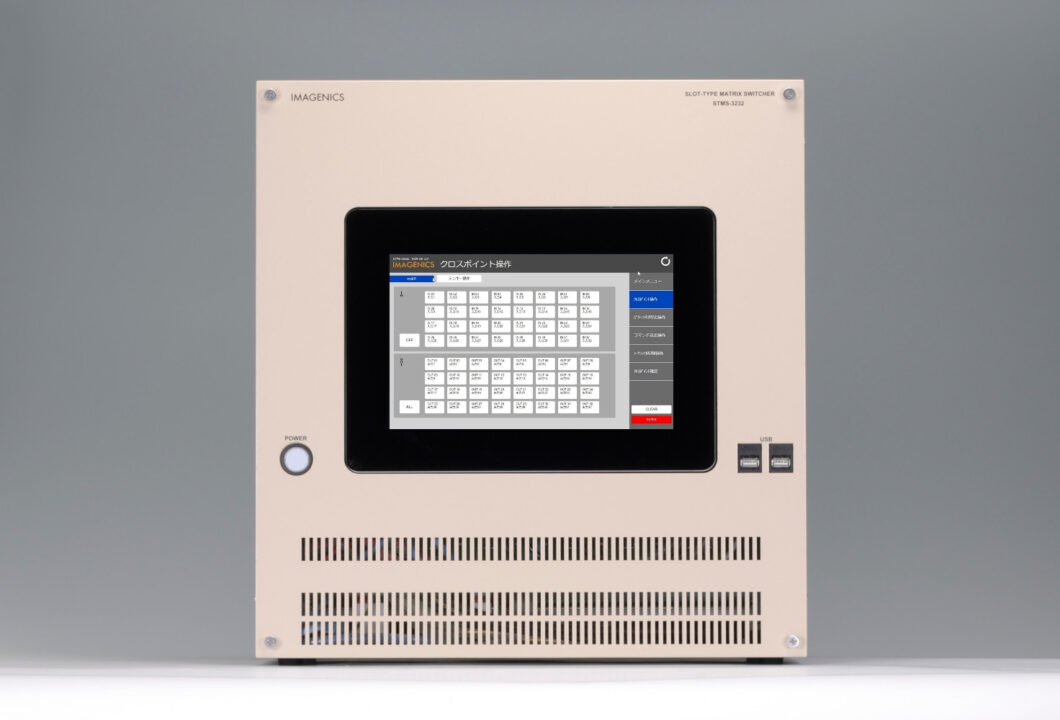

- 本体前面タッチパネルによるコントロールに対応（USBキーボード、マウスによる操作にも対応）。
- クロスポイントメモリー機能を搭載（最大32パターン）。
- WEBブラウザ（LAN経由)からの制御に対応(操作画面は取扱説明書を参照）。
- 付属の電源ケーブルはロック機構付。（※本機へ通電する電源ケーブルは必ず付属のケーブルを使用してください）。
- EIA 19型 10Uラックマウントに対応。
【STMS-3232：本体仕様】
| 最大入力信号数 | 32入力(入力スロットボード数16) |
|---|---|
| 最大出力信号数 | 32出力(出力スロットボード数16) |
| 外部制御 | 10BASE-T / 100BASE-TX RJ-45 1系統 TCP/IPもしくはUDP/IPによるコマンド通信のほかウェブブラウザーからも制御可能 |
| USBポート | 2系統 （マウス、キーボード、本体アップデート用USBメモリ接続用） |
| 電源 | AC 90 V ～ AC 250 V 最大消費電力 1000 W |
| 外径寸法 | 幅422mm 高さ443 mm 奥行310 mm （突起物を除く） |
| 質量 | 最大 約 29kg |
| 付属品 | EIA 19 型 10U ラックマウント金具 1組 ロック機構付き国内専用電源ケーブル(3P-2P変換プラグ付き) 1本※本機へ通電する電源ケーブルは必ず付属のケーブルを使用してください |
| 販売開始年月 | 2022年6月 |
※停電時などで強制電源切断させたくないシステムの場合、UPS（無停電電源装置（常時インバータ給電方式））を接続することを推奨します。
（弊社動作確認済UPS（SRT1500XLJ(APC製)））
【STMS-HR1：HDMI入力スロットボード仕様】
| HDMI入力 | HDMI-A 19 ピンコネクタ 2 系統 （HDCP1.4, HDCP2.2 対応、DVI信号入力可能） |
|---|---|
| 映像音声信号方式 | TMDS信号(デジタル RGB/YCbCr) ピクセルクロック 25 MHz ～ 600 MHz (TMDSクロック 25 MHz ～ 340 MHz) 480P ～ 4K 相当のHDMI信号、640 x 480 ～ 4,096 x 2,160 までのPC信号にも自動対応 HDMI信号において、データレート 18 Gbps までの最大 36 ビットディープカラー信号(4K60@422) または、24 ビットフルカラー(4K60@444)の規格準拠信号に対応 |
| 入力ケーブル補償 | PC(VESA), FHD など 6 Gbps までの映像 ～ 30 m 弊社製 HDP-HDP 30 m HDMI ケーブルにて 4K30, 60(420)など 10.2 Gbps までの映像 ～ 20 m 弊社製 HDP-HDP 20 m HDMI ケーブルにて 4K60(422,444)など 18 Gbps までの映像 ～ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて ※弊社製の指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます。 |
| アナログ音声入力 | -10 dBu 約 50 kΩ 不平衡 2 チャンネル 2 系統 （ミニ 3 ピンターミナルブロック） ※HDMI音声入力とアナログ音声入力のいずれかを選択することが可能です。 |
| EDIDエミュレーション機能 | 内蔵EDIDデータもしくは、出力側から保存したEDIDデータが使用可能です。 |
| スロットボード外形 | 130mm×220mm(板金短冊 148mm×21mm) |
| 付属品 (スロットボード1枚あたり) |
ミニ 3 ピンターミナルプラグ 2 個、HDMI コネクタ抜け止め金具(CL-1) 2 個、結束バンド 2 本 |
| 販売開始年月 | 2022年6月 |
【STMS-HT1：HDMI出力スロットボード仕様】
| HDMI出力 | HDMI-A 19 ピンコネクタ 2 系統 （HDCP1.4, HDCP2.2 対応、DVI信号出力可能） |
|---|---|
| 映像音声信号方式 | TMDS信号(デジタル RGB/YCbCr) ピクセルクロック 25 MHz ～ 600 MHz (TMDSクロック 25 MHz ～ 340 MHz) 480P ～ 4K 相当のHDMI信号、640 x 480 ～ 4,096 x 2,160 までのPC信号にも自動対応 HDMI信号において、データレート 18 Gbps までの最大 36 ビットディープカラー信号(4K60@422) または、24 ビットフルカラー(4K60@444)の規格準拠信号に対応 |
| 出力ケーブル長 | PC(VESA), FHD など 6 Gbps までの映像 ～ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて 4K30, 60(420)など 10.2 Gbps までの映像 ～ 5 m 弊社製 UHP-5 HDMI ケーブルにて 4K60(422,444)など 18 Gbps までの映像 ～ 3 m 弊社製 UHP-3 HDMI ケーブルにて ※表示機器側の受信感度にも影響され、これより長短する場合があります。 |
| アナログ音声出力 | -10 dBu (10 kΩ 以上負荷時) ローインピーダンス 不平衡 2 チャンネル 2 系統（ミニ 3 ピンターミナルブロック） ※HDMI音声出力と同一のアナログ音声出力となります。 |
| スロットボード外形 | 130mm×220mm(板金短冊 148mm×21mm) |
| 付属品 (スロットボード1枚あたり) |
ミニ 3 ピンターミナルプラグ 2 個、HDMI コネクタ抜け止め金具(CL-1) 2 個、結束バンド 2 本 |
| 販売開始年月 | 2022年6月 |
【STMS-CR1：Cat5e/6入力スロットボード仕様】
| Cat5e/6入力 | CAT5e/6 信号 RJ-45 2 系統 （HDCP 1.4 / 2.2 対応） |
|---|---|
| 映像音声信号方式 | TMDSクロック 25 MHz ～ 300 MHz、ピクセルクロック 25 MHz ～ 600 MHz、データレート 0.75 Gbps ～ 9 Gbps 対応解像度 480p ～ 4K@60p 4:2:0 24bit、4K@30p 4:4:4 24bit、VGA@60 ～ UXGA@60、WUXGA@60（RB） |
| 伝送距離 (CAT5e/6使用時） |
150 m TMDSクロックが 150 MHz 以下で映像ビットレートが 4.5 Gbps 以下の信号をロングリーチモードで伝送時。1080@60p（24bit）など 100 m TMDSクロックが 225 MHz 以下で映像ビットレートが 6.75 Gbps 以下の信号 1080@60p（36bit）、UXGA@60など 70 m TMDSクロックが 300 MHz 以下で映像ビットレートが 9 Gbps 以下の信号 4K@60p（4:2:0）や1080@60p（48bit）など |
| スロットボード外形 | 130mm×220mm(板金短冊 148mm×21mm) |
| 付属品 | なし |
| 販売開始年月 | 2023年6月 |
【STMS-CT1：Cat5e/6出力スロットボード仕様】
| Cat5e/6出力 | CAT5e/6 信号 RJ-45 2 系統 （HDCP 1.4 / 2.2 対応） |
|---|---|
| 映像音声信号方式 | TMDSクロック 25 MHz ～ 300 MHz、ピクセルクロック 25 MHz ～ 600 MHz、データレート 0.75 Gbps ～ 9 Gbps 対応解像度 480p ～ 4K@60p 4:2:0 24bit、4K@30p 4:4:4 24bit、VGA@60 ～ UXGA@60、WUXGA@60（RB） |
| 伝送距離 (CAT5e/6使用時） |
150 m TMDSクロックが 150 MHz 以下で映像ビットレートが 4.5 Gbps 以下の信号をロングリーチモードで伝送時。1080@60p（24bit）など 100 m TMDSクロックが 225 MHz 以下で映像ビットレートが 6.75 Gbps 以下の信号 1080@60p（36bit）、UXGA@60など 70 m TMDSクロックが 300 MHz 以下で映像ビットレートが 9 Gbps 以下の信号 4K@60p（4:2:0）や1080@60p（48bit）など |
| スロットボード外形 | 130mm×220mm(板金短冊 148mm×21mm) |
| 付属品 | なし |
| 販売開始年月 | 2023年6月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
専用入出力スロットボード
HDMIケーブル
対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
※4K60p(4:4:4)18G対応です。
※掲載価格は2023年1月受注分からの新価格です。
※4K60p(4:4:4)18G対応です。
※掲載価格は2023年1月受注分からの新価格です。
| 長さ(m) | 型式 | 税抜価格(円) |
| 2 | UHP-2 | 7,200 |
| 3 | UHP-3 | 8,400 |
| 5 | UHP-5 | 10,800 |
対応信号:
HDP-HDP10m 4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
HDP-HDP15m/HDP-HDP20m 4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど
※掲載価格は2023年1月受注分からの新価格です。
HDP-HDP10m 4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
HDP-HDP15m/HDP-HDP20m 4K60p 4:2:0 24bit、4K30p 4:4:4 24bitなど
※掲載価格は2023年1月受注分からの新価格です。
| 長さ(m) | 型式 | 税抜価格(円 |
| 10 | HDP-HDP10m | 26,400 |
| 15 | HDP-HDP15m | 32,400 |
| 20 | HDP-HDP20m | 38,400 |
