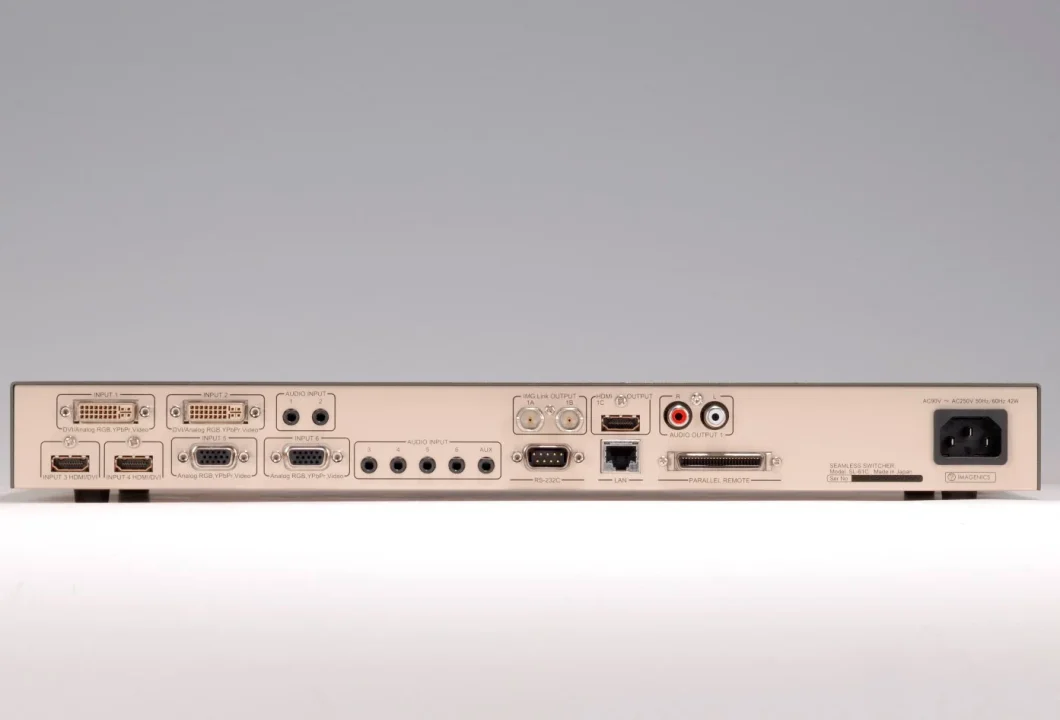

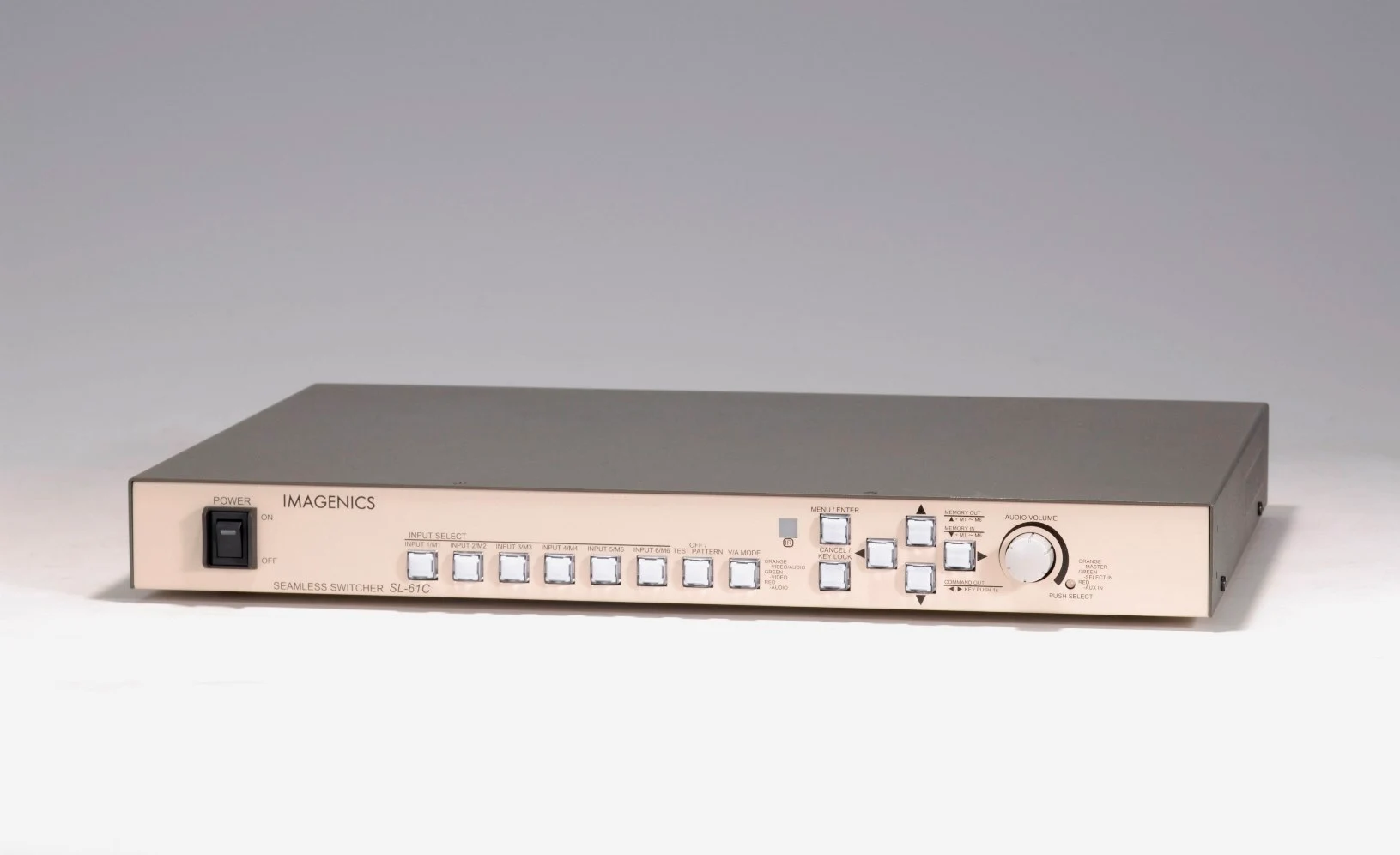

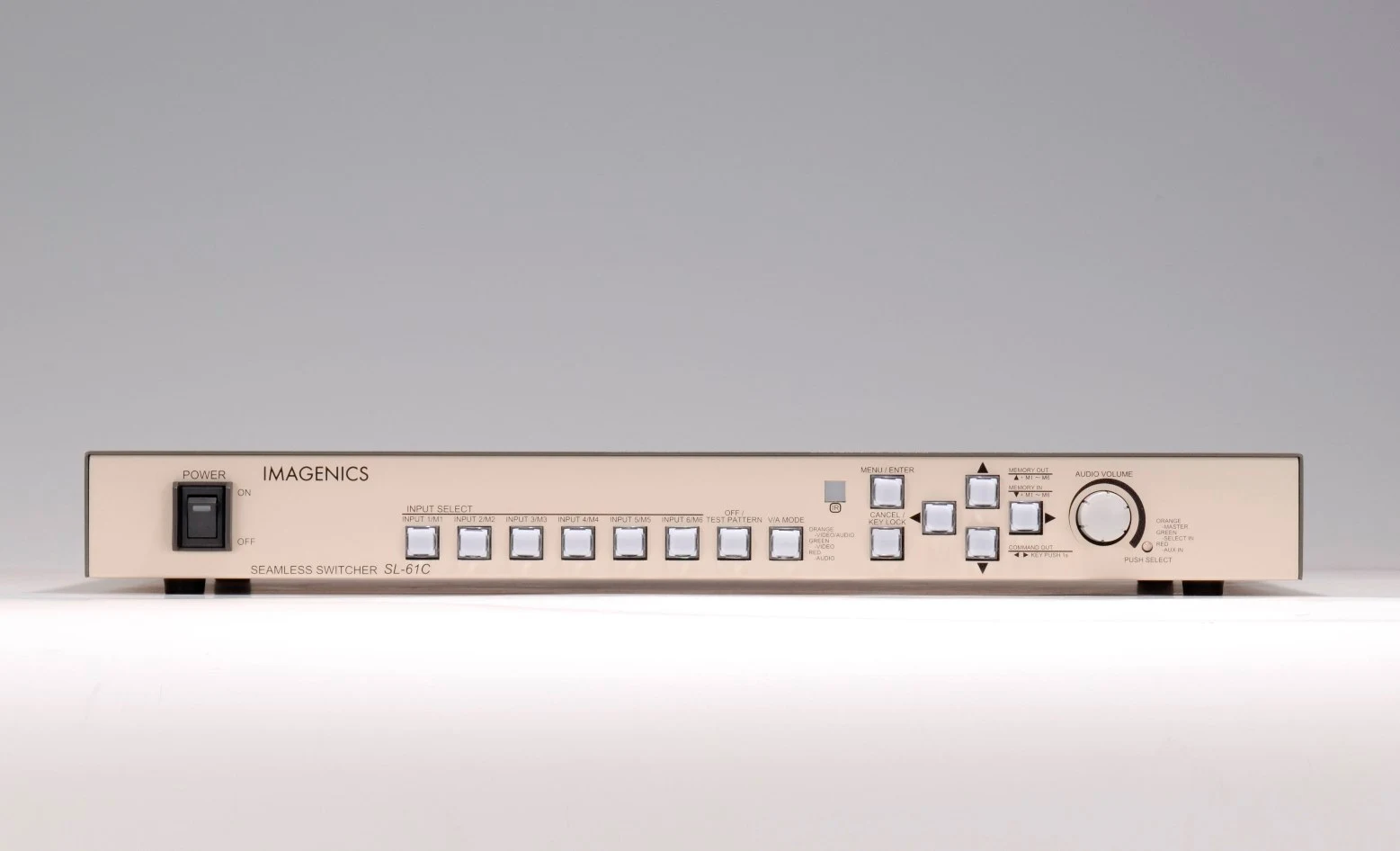

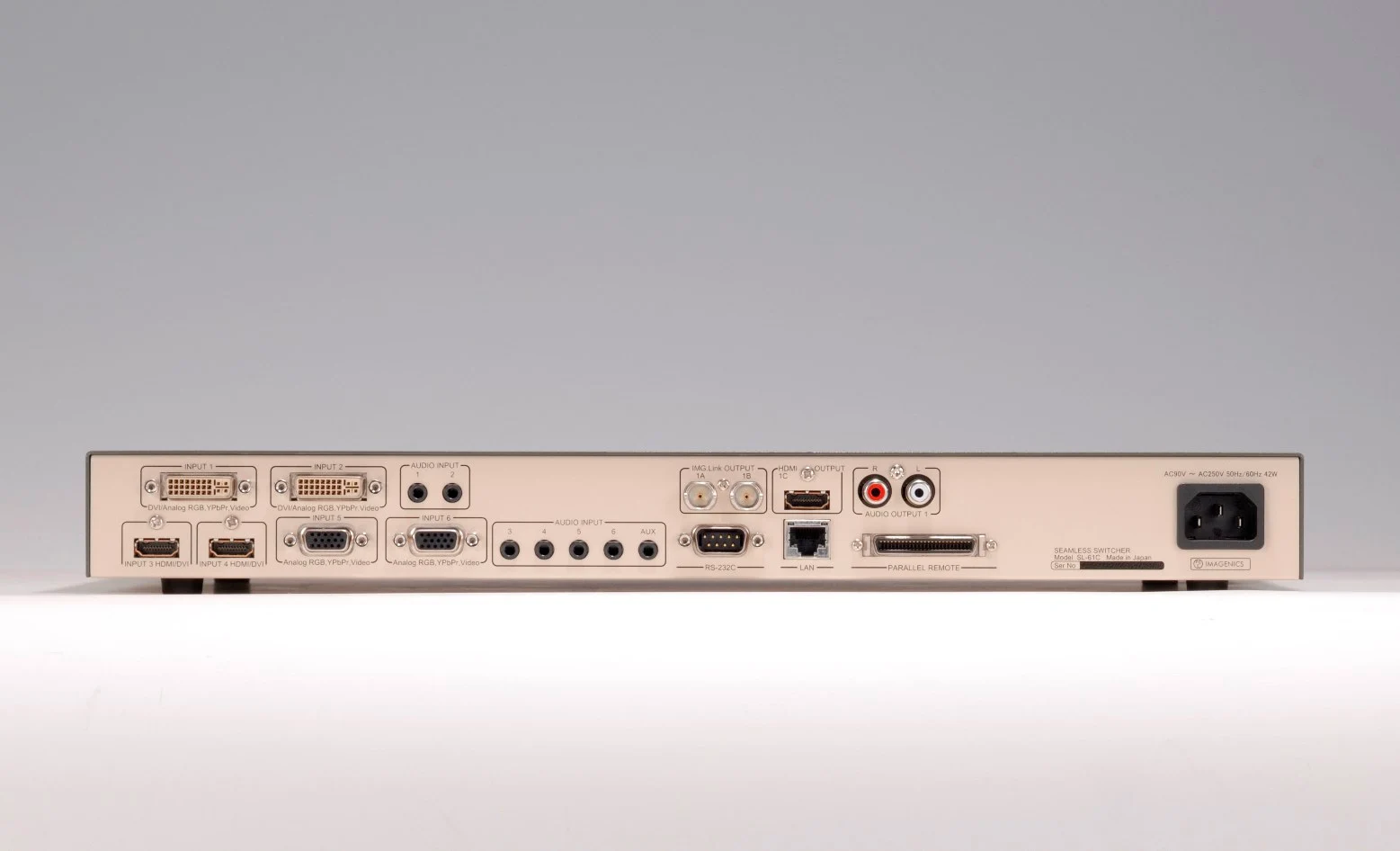

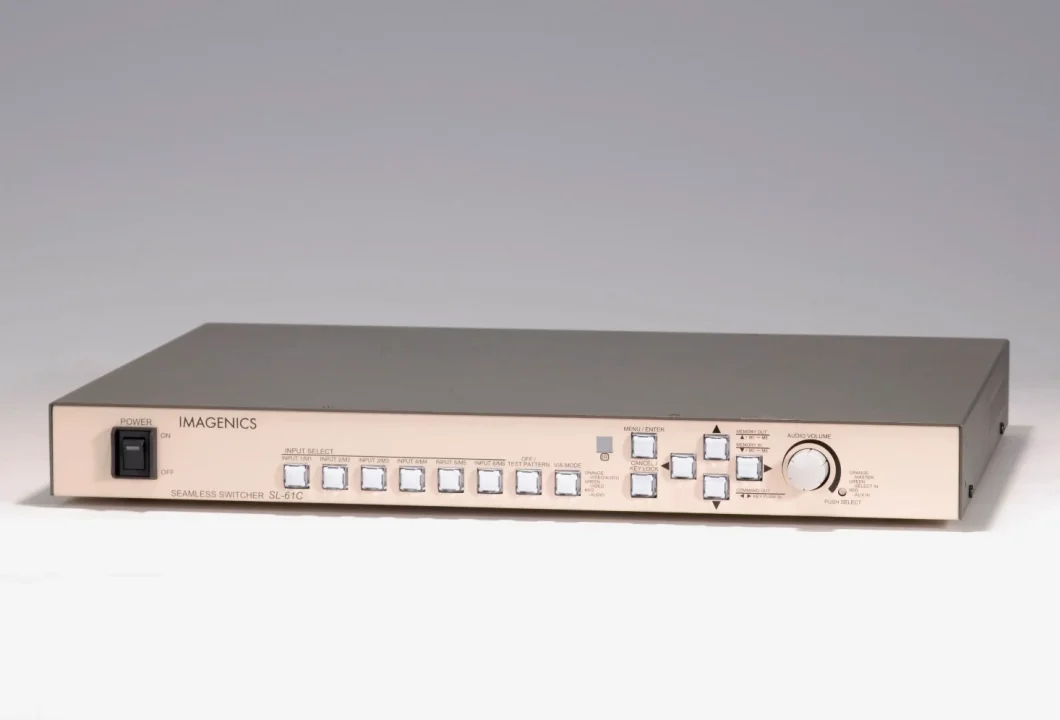

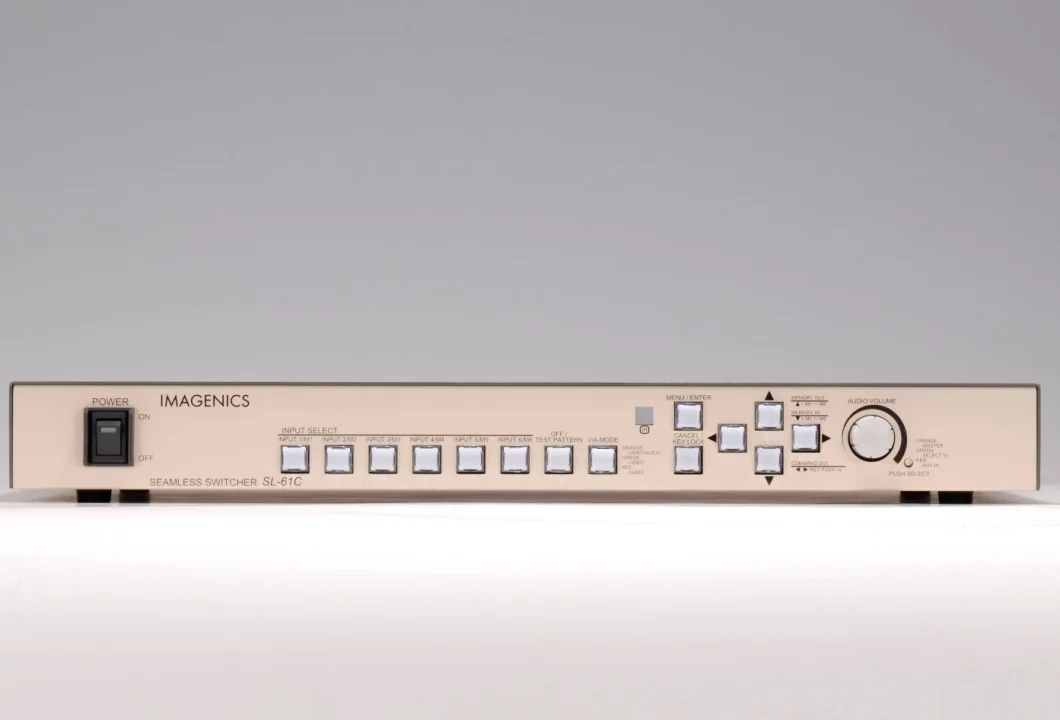

IMG.LINK搭載 様々な映像信号にマルチに対応したシームレススイッチャー

SL-61Cは、映像・音声 6入力1出力のマルチシグナル対応シームレスマトリックススイッチャーです。
映像入力はHDMI、DVI、アナログRGB、アナログコンポーネント、コンポジットビデオ、Sビデオ信号に対応し、各信号をHDMIおよびIMG.Linkに変換出力が可能。
映像信号の切り替えはカットアウトやフェードなどの効果によるノイズのない切り替えを実現します。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 映像・音声6入力1出力構成で、映像切り替え時はカットやフリーズ、フェードなどの効果により、切り替えノイズの無いシームレスな動作を実現します。
  • 映像入力はHDMI信号、DVI信号、アナログRGB信号、アナログコンポーネント信号、コンポジットビデオ信号、Sビデオ信号の各信号に幅広く対応しています。
  • 映像出力はHDMI信号、IMG.Link信号に対応し、同時出力が可能です。出力解像度は640×480 ~ 2,048×1,152まで広範囲に対応し、全ての入力映像信号をあらかじめ設定した解像度で出力するスキャンコンバート回路を搭載しています。
  • 全映像入力端子にEDIDエミュレート機能を搭載しています。(HDMI・DVI・アナログRGBそれぞれ選択可能)
  • 映像と音声は独立して切り替える事が可能です。現在選択中の映像・音声チャンネルは本体フロントスイッチの照光色により一目で確認できます。
  • 入力信号を検出し自動で切り替える機能があります。
    ・信号を入力している一番若い入力CHに自動切替。
    ・入力信号が『なし→あり』に変化したCHに自動切替。
  • 音声遅延機能を搭載していますので映像と音声のずれを最小限に抑えることが可能です。
  • 音声レベル調整機能を搭載しています。
  • 外部AUX音声入力端子を備えていて、他の音声入力信号とのミキシング機能を搭載しています。また、ミキシングした音声が飽和しないよう、自動ミキシングレベル補正機能を搭載しています。
  • 映像・音声出力にテスト信号発生機能を搭載しています。
  • 日本語、英語のオンスクリーンメニュー機能により設定・操作が簡単です。
  • 本体での手動操作と併用して、パラレル・RS-232C・LAN・赤外線リモコンによる外部制御が可能です。
  • LANから外部制御をかけるときはブラウザで簡単に操作することが可能です。
  • 自動バックアップメモリー機能により、設定した内容は自動的に保存・利用されます。
  • EIA19型ラックマウント1Uサイズ。
※入力可能なHDMI音声は、リニアPCMのみです。

IMG.Link出力端子からRS-232Cコマンドを出力できます

POINT 1
スイッチボタンでコマンドを出力できます。

POINT 2
リモコン・外部制御でコマンドを出力できます。

POINT 3
送出コマンドはあらかじめブラウザ経由で登録し、登録済みのコマンドを「POINT 1」「POINT 2」の方法で出力します。

  • コマンドは1コマンド24バイト以下で、10個まで登録できます。
  • 24バイトで足りない場合は、複数のコマンドに分割登録して、続けてコマンド送信することで対応してください。
  • 工場出荷時は、国内5社のプロジェクター/モニターの電源ON/OFFコマンドをプリセットしています。
 コマンド1/2 パナソニック製プロジェクター
 コマンド3/4 ソニー製プロジェクター
 コマンド5/6 シャープ製モニター
 コマンド7/8 NEC製モニター
 コマンド9/10 東芝製モニター

(被制御機種によってはコマンドが異なる場合があります)

▼コマンド登録ブラウザ画面





わたしたちの製品について

映像入力 HDMI/DVI 対応解像度480i ~ 1080p / VGA ~ UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、ケー ブル補償機能搭載、EDID エミュレータ機能搭載、HDMI TypeA 19 ピンコネクタ2 系統、DVI-I 29ピンコネクタ2 系統
アナログRGB 0.7 V(p-p) 75 Ω(Sync on Green 時1.0 V(p-p))同期信号:HD/VD またはCS TTL レベル、またはSync on Green、 対応解像度VGA ~ WUXGA、DVI-I 29 ピンコネクタ(EDID エミュレータ機能搭載)2系統、D-sub コネクタ2 系統
コンポーネント Y:1.0 V(p-p)、Pb(Cb)/Pr(Cr):0.7 V(p-p)、480i 系はID-1 対応、DVI-I 29 ピンコネクタ2 系統、D-sub コネクタ2 系統
コンポジット/Sビデオ コンポジット/Y:1.0 V(p-p)、C:0.286 V(p-p)、NTSC・PAL ビデオ信号、NTSC はID-1対応、 DVI-I 29 ピンコネクタ2系統、D-sub コネクタ2系統
映像出力 HDMI/DVI 対応解像度480p ~ 1080p / VGA ~ UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、HDMI TypeA 19 ピンコネクタ1 系統
IMG.Link信号 対応解像度480p ~ 1080p、 VGA~UXGAおよびWUXGA(Reduced Blanking)
オリジナル再エンコード方式シリアルデジタル信号
1.0 V(p-p) 75 Ω BNCコネクタ1 系統 2 分配
同軸伝送距離5C-FBで約110m
音声入力 リニアPCM 32 kHz ~ 192 kHz・16 bit ~ 24 bit、最大8 チャンネル、HDMI TypeA 19 ピンコネクタ2 系統、DVI-I 29ピン コネクタ2 系統
アナログアンバランス 245 mV(rms) (-10dBu)、50kΩ以上、入力レベル:2.1 V(rms) (+8.8 dBu)、 2チャンネルφ3.5ステレオジャック6系統、補助入力1系統
音声出力 リニアPCM 48 kHz・24 bit、最大8 チャンネル、HDMI TypeA 19ピンコネクタ1 系統、BNC コネクタ1 系統2 分配
アナログアンバランス 245 mV(rms) (-10dBu、10kΩ以上負荷時)、出力レベル:2.1 V(rms) (+8.8 dBu)、ローインピーダンス、2チャンネル ステレオRCA ピンジャック1系統
外部制御 RS-232C、パラレル、LAN、赤外線(リモコンは別売りです)
電源電圧 AC90V ~ AV250V 50Hz・60Hz
消費電力 約42 W(最大)
質量 約4.2 kg
外形寸法 幅422 mm×高さ44 mm×奥行300 mm(突起物含まず)
付属品 EIA19 型ラックマウント金具 1 組(1 U)、3P-3SL 電源コード(AC 100 V 系、ロック機構付き) 1 本、3P-2P 電 源変換プラグ 1 個、電源スイッチカバー 1 個、HDMI ケーブル抜け止め金具(CL-1) 3 個、結束バンド 3 本
販売開始年月 2017年8月
  1. ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
  2. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
