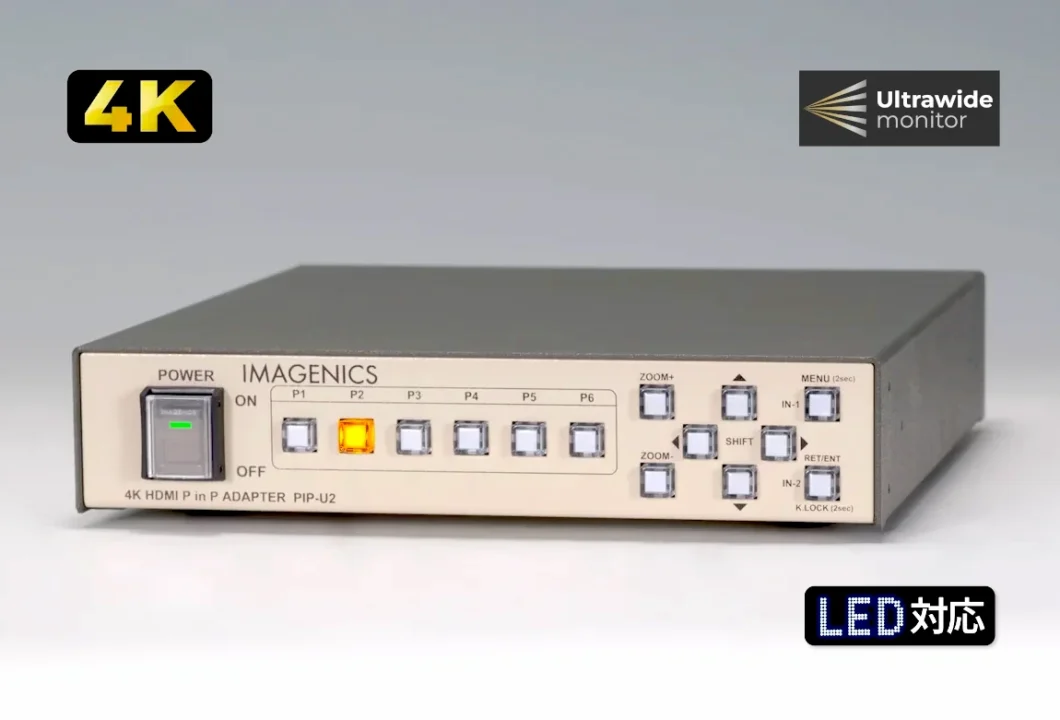

コンパクトかつ高性能な4K HDMI 2画面合成機(ピクチャー・イン・ピクチャー)

PIP-U2 は、4K HDMI信号の2入力1系統出力2分配の 2 画面合成機です。HDMI 2.0/1.4規格とHDCP 2.2/1.4規格に対応しています。
2つのフレームシンクロナイザーを装備しており、出力は 4K@60や主要解像度へ統一し前段スイッチャー切替を高速疑似シームレス繋ぎします。
各入力端子のアクティブスルー出力端子の装備のほか、合成後の2出力端子は片方を4K解像度でもう片方をフルHD解像度で出力可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 4K@60 4:4:4対応の2入力1系統出力2分配の 2 画面合成機
  • HDCP(著作権保護機能) 1.4, 2.2に対応しています。
  • 2つのフレームシンクロナイザー機能を装備。出力解像度は4K@59.94ほか主要な解像度へ統一しての高速疑似シームレス繋ぎ出力が可能。

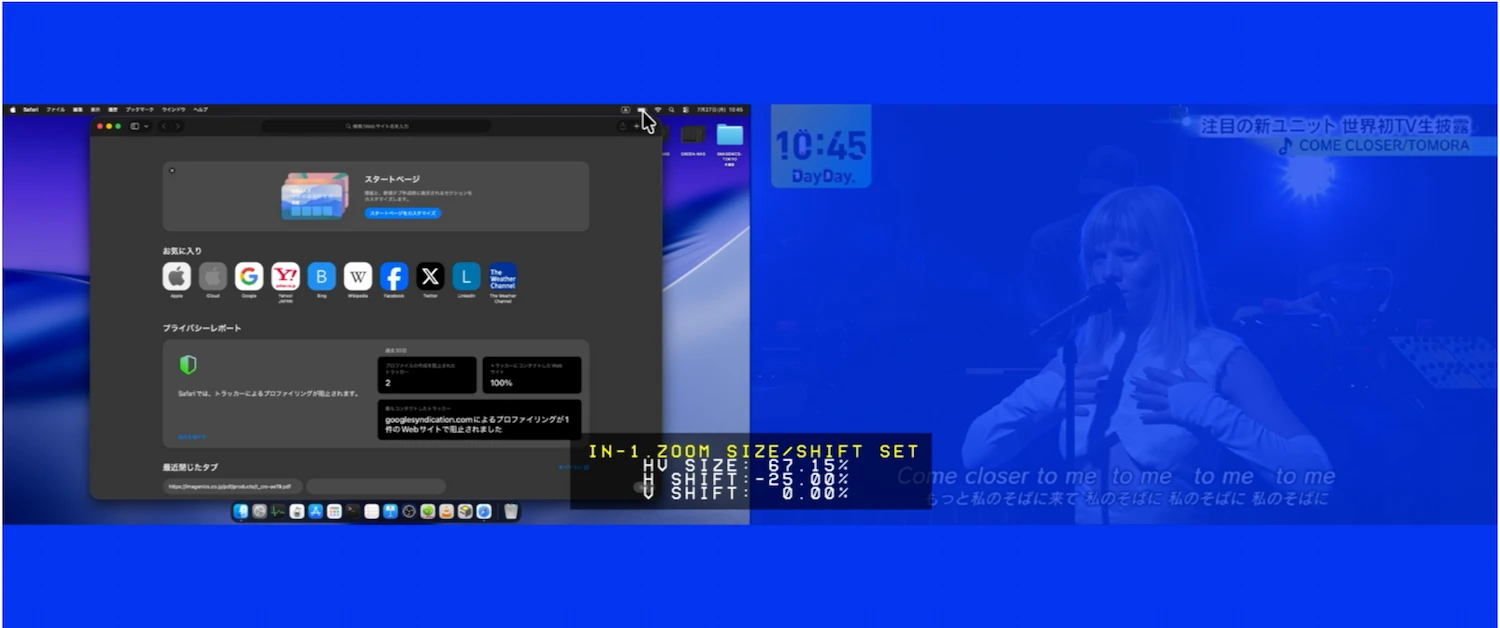

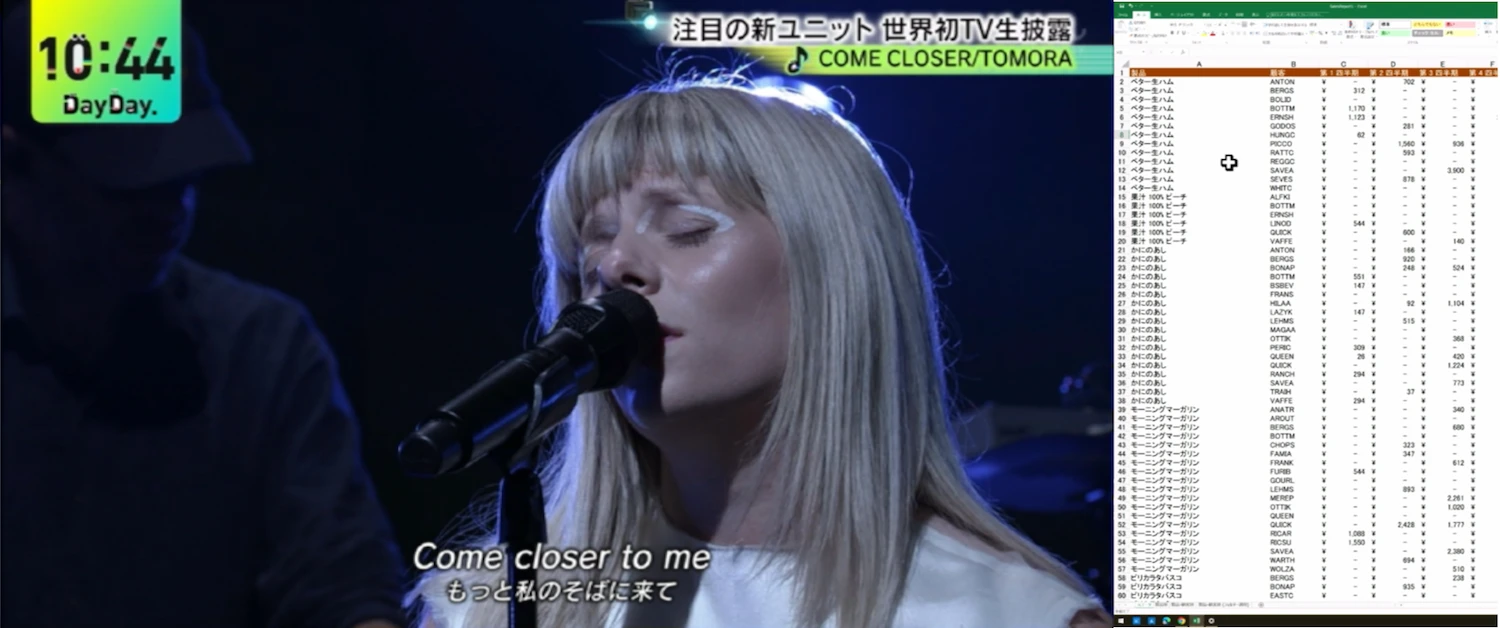

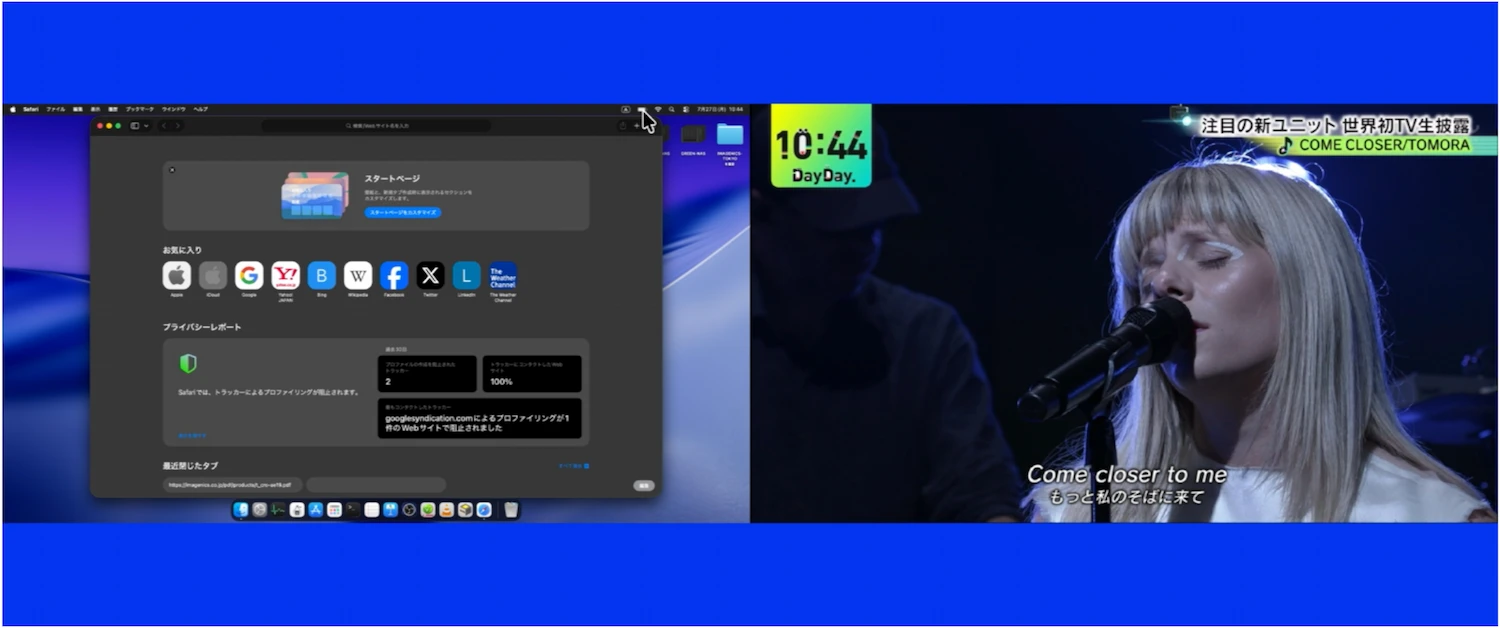

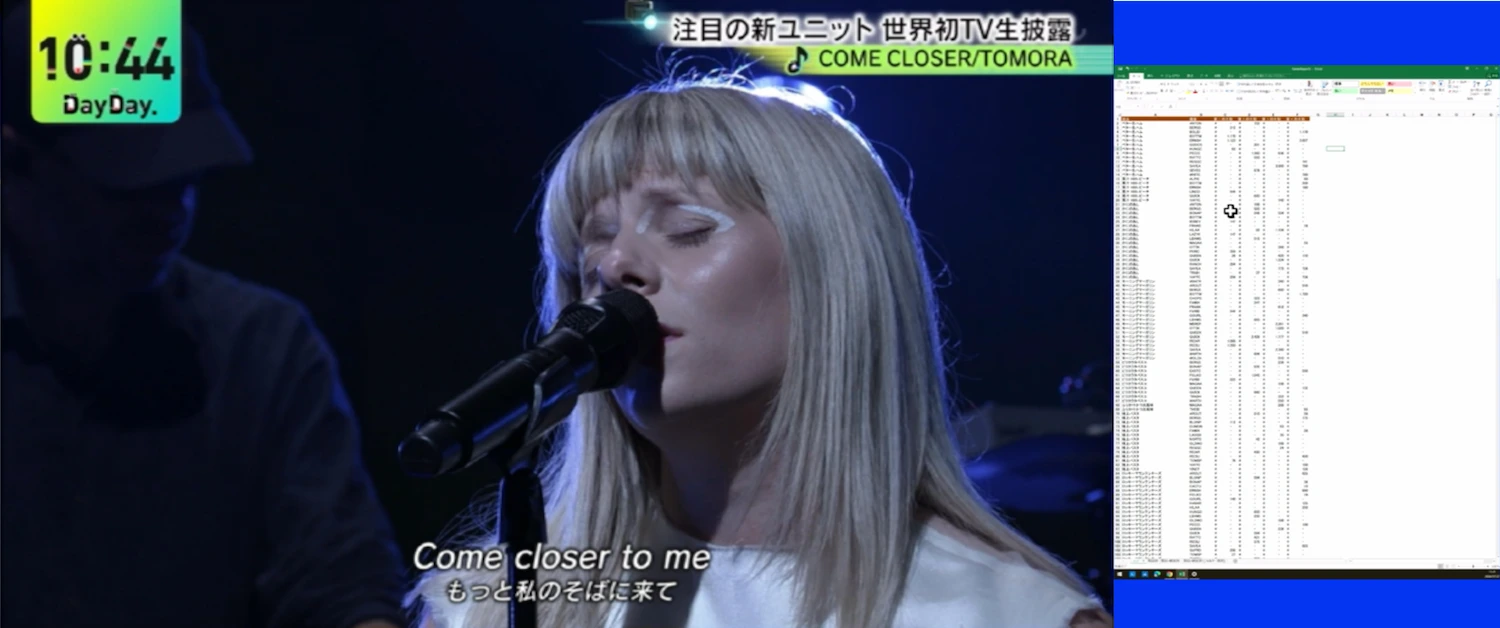

  • バリアブルズーム拡大縮小機能やマルチ画面構成用の任意位置切り出し拡大に対応。
  • 各種動作設定はオンスクリーンメニューで簡単設定。
  • EDIDデータのエミュレーション機能を装備。
  • 入力回路にケーブル補償機能を内蔵。弊社製長尺HDMIケーブルを使用して、4K映像にて最長10m(HDMI 2.0 18 Gbps時)、
    フルHD映像(D5:1080p@60)にて最長30mまでのケーブル補償が可能。
  • アナログ音声のデエンベデット機能装備。 (デエンベデッド機能はリニアPCMステレオ音声信号のみ)
  • 入力信号の有無に応じて、入力系統を自動選択する動作と、一定時間ごとに入力系統の自動切り替えを行うシーケンシャル動作が可能。
  • 4K映像出力時はフルHD映像へダウンコンバートすることが可能です。
    ダウンコンバート処理は出力端子側のEDID状態およびHDCP2.2への対応状況により全自動で行います。
  • ダウンコンバート処理は、2分配出力のそれぞれにおいて独立動作、「1出力は4K」「もう1出力はフルHD」といった動作が可能です。
  • LAN及びパラレル端子からの外部制御が可能です。
    ※テキストコマンド制御のほか、出力解像度の変更やズーム/トリム調整、マルチ画面調整、ライブ操作など
    弊社提供中のCRO-RS22A制御アプリが利用できます。
  • CRO-RS22A制御アプリを使った本機種の制御方法についてはPIP-U2外部制御取扱説明書をご参照ください。
入力映像信号 TMDS 信号(デジタル RGB,YPbPr)ピクセルクロック 25 MHz ~ 600 MHz (TMDS クロック 25 MHz ~ 340 MHz)
4K,D1~D5 相当の HDMI 信号および、640 x 480 ~ 3,840 x 2,160 までの PC 信号にも自動対応
HDMI 信号において、データレート 18Gbps までの信号に自動対応
垂直は 23 Hz ~ 240 Hz まで対応可能(4K 映像入力では 60 Hz まで)
HDMI入力 HDMI-A 19 ピンコネクタ 2 系統 (HDMI 1.4, 2.0 HDCP 1.4, 2.2 対応、DVI 信号入力可能)
出力映像信号 HDMI 1.4, 2.2 規格準拠(HDCP 1.4, 2.2 対応)または DVI 1.0 規格準拠信号(HDCP 1.4 対応)
4K60(3,840 x 2,160) WQHD(2,560 x 1,440) WUXGA(1,920 x 1,200.RB) FHD(1,920 x 1,080)
UXGA(1,600 x 1,200) SXGA(1,280 x 1,024) WXGA(1,280 x 800) XGA(1,024 x 768)
の各解像度へ、取得 EDID による自動設定または手動による固定設定が可能、垂直は全て 59.94 Hz
HDMI出力 HDMI-A 19 ピンコネクタ 1 系統 2 分配 (カラースペース変換や DVI 信号出力可能)

※ HDMI 音声は、入出力共に LPCM 2ch のみの対応です。入力選択または音量調整付きミックスで出力できます。
※ 通常の出力カラーフォーマットは RGB.LIMIT(DVI 時は RGB.FULL)です。
※ ディープカラーの出力には対応していません。(ディープカラー入力は通常カラーへ変換されます)
※ OUT-A と OUT-B は同一解像度での出力ですが、4K 出力時は個別にフルHD解像度へ自動ダウンコンバート処理可能
入力ケーブル補償範囲 PC(VESA), D5 など 6 Gbps までの映像 ~ 30 m 弊社製 HDP-HDP 30 m HDMI ケーブルにて
4K30, 60(420)など 10.2 Gbps までの映像 ~ 20 m 弊社製 HDP-HDP 20 m HDMI ケーブルにて
4K60(422,444)など 18 Gbps までの映像 ~ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて
出力ケーブル長範囲
(HDMI出力)
フル HD60 出力時 ~ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて
4K60 4:2:0 出力時 ~ 5 m 弊社製 UHP-5 HDMI ケーブルにて
4K60 4:4:4 出力時 ~ 3 m 弊社製 UHP-3 HDMI ケーブルにて
内蔵EDID
エミュレーション機能
(プラグアンドプレイ機能)
CEA,VESA の主要な解像度(4K HDR 映像を含む)を LAN 外部制御からコマンドにて選択設定して使用
または、各 HDMI 出力端子からの EDID データをコピーバックアップして使用可能
アナログ音声機能 音声出力端子 :-10 dBu (10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル1系統(RCA ピンジャックx2)
音声周波数特性:20 Hz ~ 20 kHz にて、-1 dB ~ +1 dB
音声 S/N 比 :80 dB 以上 (1 kHz の A 特性、基準-10 dBu 出力時)
音声クロストーク :80 dB 以上
音声歪率 :0.03 % 以下 (10 kΩ 以上負荷時)
最大音声出力レベル :+10 dBu (HDMI エンベデット音声の 0 dBFS 時)
※ リニア PCM 音声以外は出力されません。出力 HDMI 信号のデエンベデット音声となります。
映像音声遅延 映像遅延 :34 ms ~ 50 ms (2 フレーム -0, +1 フレーム)
音声遅延 :約 42 ms (常時固定遅延)
外部制御機能 LAN 10BASE-T,100BASE-TX 1 系統 RJ45 1 系統 100BASE-TX, 10BASE-T 自動判定
(工場出荷設定時の IP アドレスは 192.168.2.222 ポート番号 01300 です)
本機への各種動作設定と操作および状態確認ができます。

パラレルリモート アンフェノール 14 ピン(メス) 1 系統
フロントスイッチの P1 から P6 スイッチのみの同等接点制御とオープンコレクターによるタリー出力対応で
す。
(フロントスイッチ LED と同等条件)+5V MAX 500 mA LED 点灯用電源出力端子があり、
最長 20 m までの延長が可能です。
その他機能 オンスクリーン・メニュー方式による各種設定、
出力端子別の自動カラーフォーマット変換およびダウンコンバート変換動作(ダウンコンバートは 4K 映像出力設定時のみ)、
入力端子別の EDID 設定、
入力部の外部スイッチャーによる疑似シームレス繋ぎ(フリーズ型・フェード型ほか)、
内部状態のステータス一覧の読み取り(LANからのテキスト文字列)、
動作設定の一括バックアップとリロード、入力 HDCP 非対応動作設定、

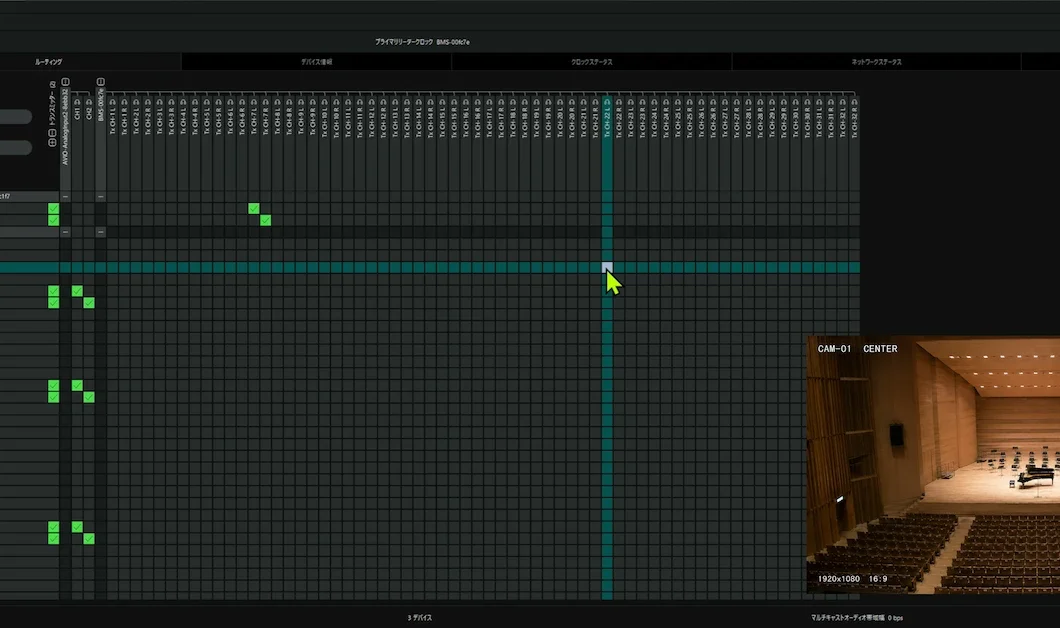

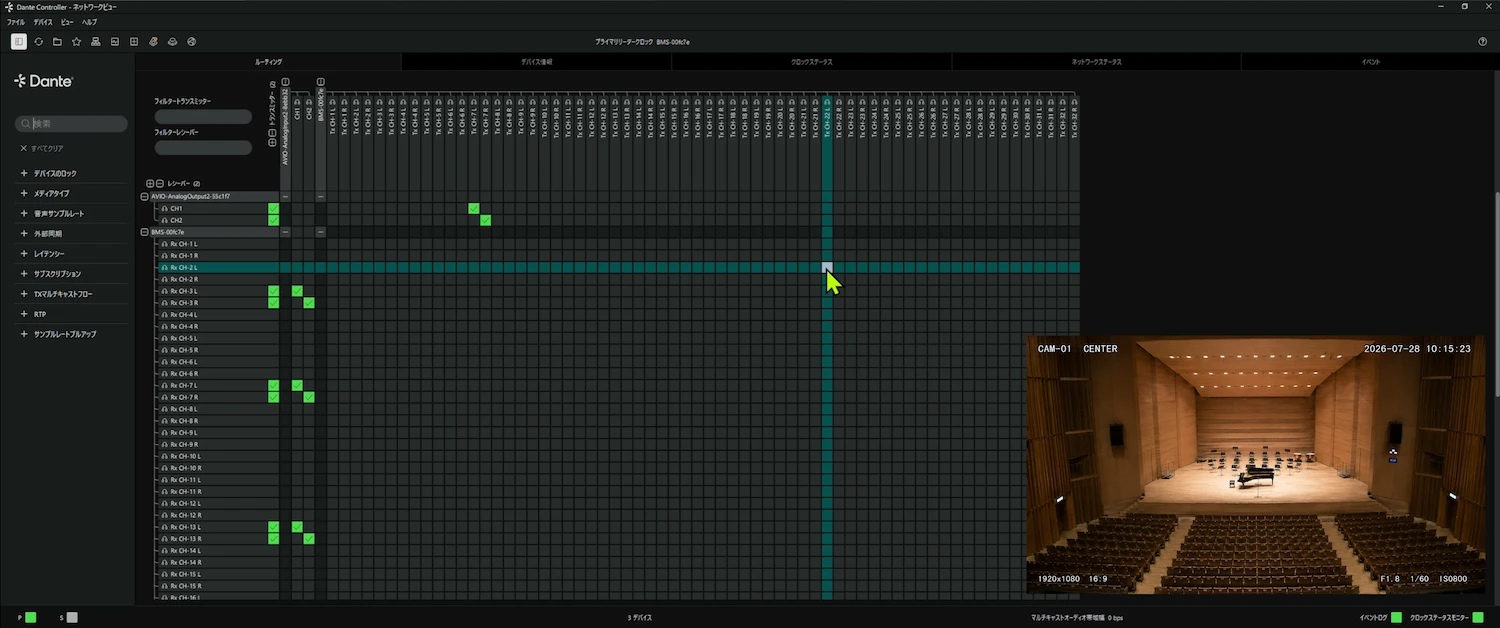

入力端子別のバリアブル拡大縮小ズーム機能と上下左右の反転機能、
入力映像へのオンスクリーン任意文字設定機能(アスキー文字と記号)、
入力音声の簡易レベルメーターオンスクリーン表示機能(1 バータイプ、2 バータイプ、拡大縮小時サイズ連動型)、
縮小画面表示へのボーダー付加、バックカラー設定、

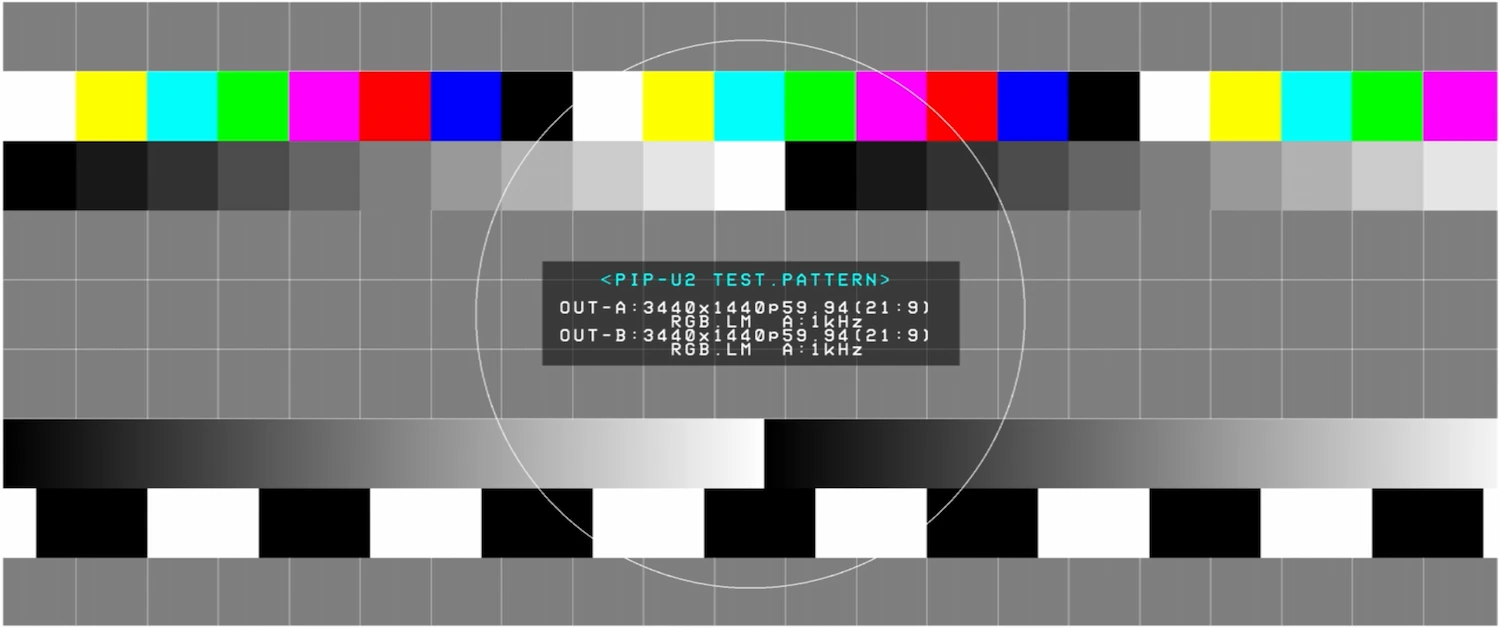

内蔵テストパターン表示、ほか。
電源 AC 90 V ~ AC 250 V 20 W(最大・内蔵 FAN による一部強制空冷)
外形寸法 幅210 mm × 高さ44 mm × 奥行230 mm (突起物を除く)
質量 約 2.2 kg
付属品 国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本
HDMI抜け止め金具(CL-2)と束線バンドのセット 6式

※電源スイッチには、透明の開閉カバー付きを使用しています。
販売開始年月 2024年4月
  1. 備考:ラックマウントには、別売ラックマウント金具(MK-100)が必要です。
  2. 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
※本機のTCP/IP同時接続数は1です。
複数台のRCX-16から本機を制御するには1台目のRCX-16を親機、2台目以降のRCX-16を親機と通信する子機として設定することで対応が可能です。
RCX-16のスイッチ領域を上下左右に分割設定する場合は制限がございます。詳しいご案内>>
