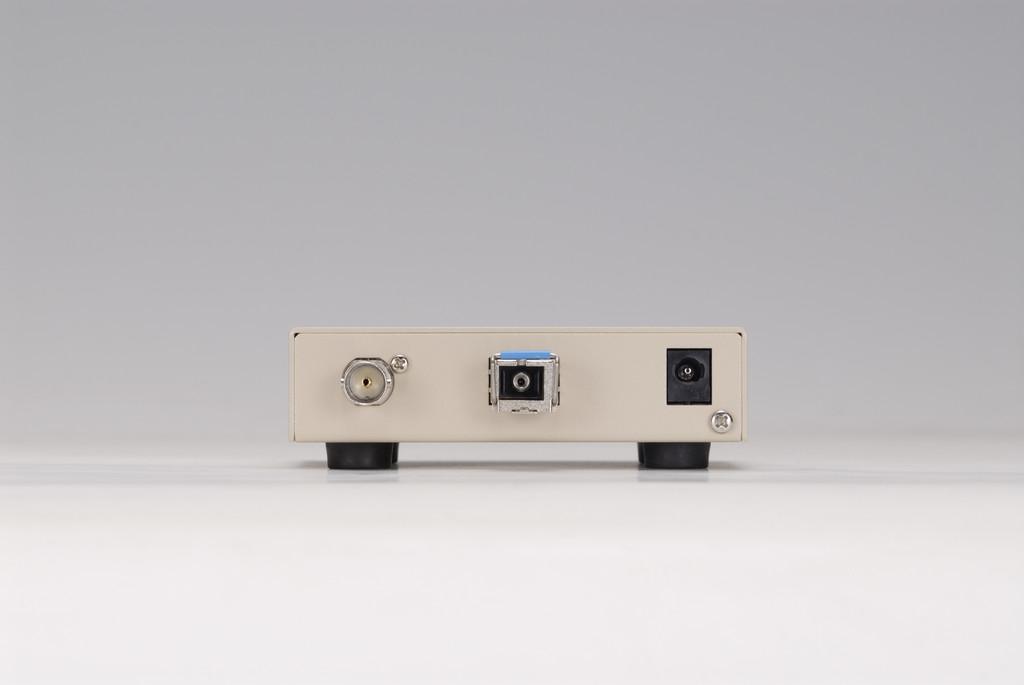

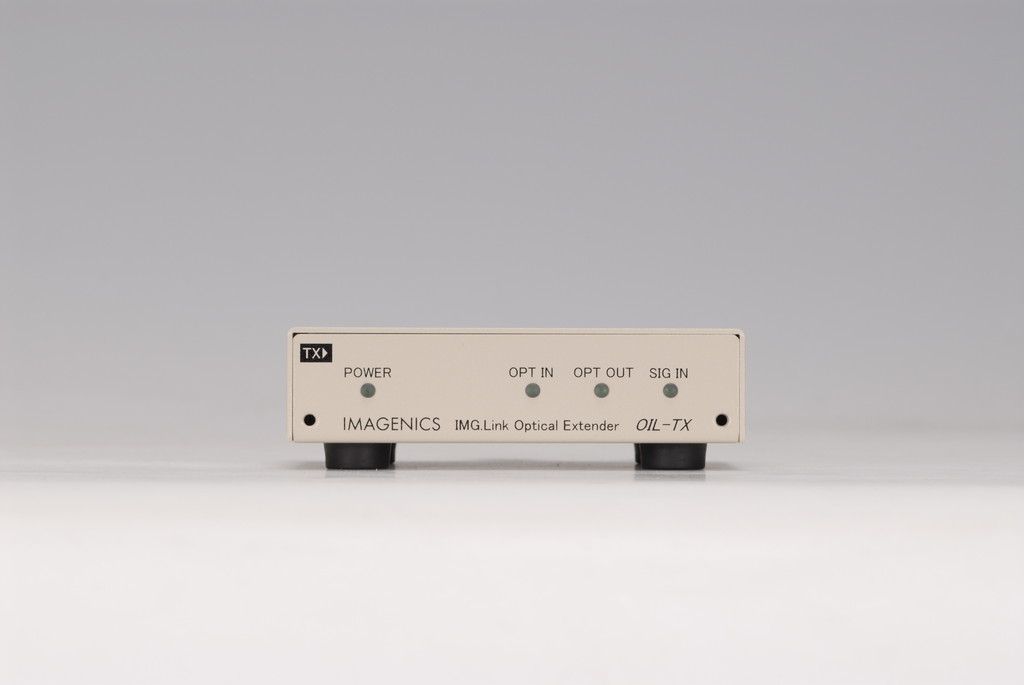

OIL-TXIMG.LINK 光延長器（シングルモード）送信器
［受注生産品］88,000円（税抜価格 ）
最大10km伝送可能 IMG.LINK(Rev1, Rev2 両対応)光コンバータ
OIL-TX/RXは、IMG.Link信号をシングルモードファイバで、最長10kmの伝送が可能な光延長器です。
伝送する光信号はCRO-FD24TX/RXと互換性がありますので、IMG.Link信号→光信号→HDMI信号や、HDMI信号→光信号→IMG.Link信号 といった伝送環境にも対応します。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- IMG.LinkRev1、Rev2対応製品です。
- IMG.Link信号を光ファイバによって長距離の延長が可能な延長器です。
- 本製品から出力した光信号を、CRO-FD24RXに入力させることができます。
| 入力信号 | オリジナル再エンコード方式によるシリアルデジタル信号 1系統 1.0 Vp-p 75 Ω BNC 映像伝送レート ： 2.592 Gbps NRZI信号 (固定ビットレート、 音声は9.216 Mbps) |
|---|---|
| 適合光ファイバ、コネクタ仕様 | ファイバ種別：シングルモードファイバ カテゴリー、コア径、クラッド：OS1相当時8～10μm/125 μm（寸法は参考値） 心数：1 研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨 コネクタ：SCコネクタ |
| 出力信号 | 光出力 1系統 光出力 (平均) レベル : – 8 dBm ～ -3 dBm (レーザ発振波長 : 1310nm) レーザ安全性 : クラス1 (IEC 60825, CDRH) |
| 光信号伝送距離 | 最大約10km(接続： 送信器 OIL-TX — 受信器 OIL-RX もしくは CRO-FD24RX) 最大約1.5km(接続： 送信器 OIL-TX — 光分岐器 OSP-14S — 受信器 OIL-RX もしくは CRO-FD24RX) |
| その他 | IMG.Linkを介したRS-232C通信は送信器から受信器方向の片方向送信のみに対応します |
| 電源電圧 | DC 5 V 0.5 A / 2.5 W (最大) |
| 外形寸法 | 幅 100 mm 高さ 25 mm 奥行 75 mm (突起部を除く) |
| 質量 | 約 290 g |
| 付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック機構付きACアダプタ 1台 (5V 2.3A 出力) |
| 販売開始年月 | 2017年5月 |
- IMG.Linkは、イメージニクス株式会社の登録商標です。
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
ラックマウント金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に１個付属しております。
