NEX-01R/HMHDMIネットワーク受信器（マルチモードファイバーケーブル伝送タイプ）

オープン価格

映像音響用語集

10GbE伝送による4KフルスペックSDVoEソリューション

NEX-01R/HM は、4K60/4:4:4 までのHDMI 信号をマルチモード光ファイバーケーブルで最長300m 伝送することができる送信器・受信器です。
映像信号や音声信号の他に1000BASE-T までのLAN を伝送できるほか、NEX-SMART用のコントローラーやアプリケーションおよび
10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス構成を構築することができます。

製品について

製品仕様

ダウンロード

特長

4K 60P 444のフルスペック4K信号を
最長10km伝送

10GbEを利用して、4K 60p 444をビジュアルロスレス圧縮し、伝送遅延は最大120μsと限りなくゼロに近い超低遅延で伝送します。

ノイズレスな切り替えのシームレスマトリックススイッチング機能^※

ノイズレスでスピーディな画面切り替えができますので、ストレスフリーな映像演出が可能です。(※「シームレスモード」選択時。なお異なる解像度間での切り替えの際は、黒画面を挟みます)

専用ハードウェアを使わずにビデオウォールシステムを構築

複数台のディスプレイを連結し、1つの映像ソースを表示する」といったビデオウォールシステムを構築できます。

多彩なプリセットレイアウトからお選びいただけるマルチビュー機能

「1台のディスプレイに複数の映像ソースを表示する」といったマルチビュー機能に対応。4分割、9分割などの等分割だけでなく、60種類以上の多彩なプリセットレイアウトからお選びいただける、バリエーション豊かなマルチビュー表示が可能です。

操作・製御方法は「Windowsアプリケーション」と「コントローラボックス」をご用意

Windows PCでの操作に対応する「NEX-SMART Setting Tool(無償版)」「NEX-SMART Configuration Tool(有償版)」と、PC・タブレットでのブラウザ操作や、RS-232C・LAN制御にも対応する「コントローラボックス NEX-CTR11」をご用意。用途に応じてお選びいただけます。

NEX - SMART 構成例

本製品でお使いいただける10GbEスイッチについて

NEX-SMART 紹介動画

仕様についてのお問合せやデモ機のご依頼は

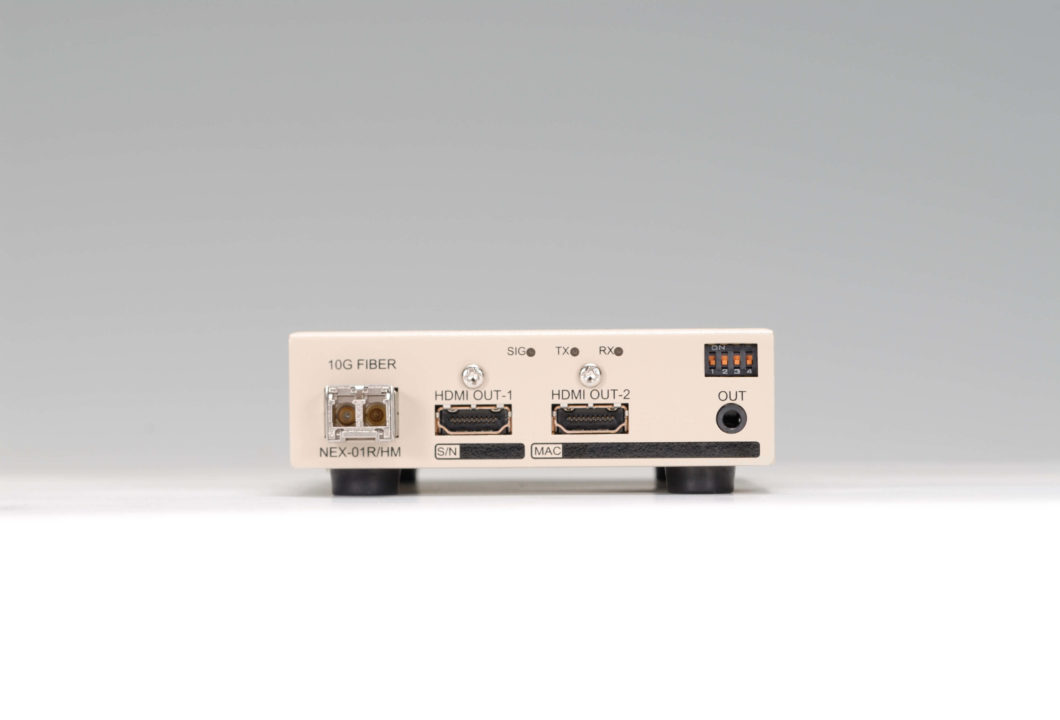

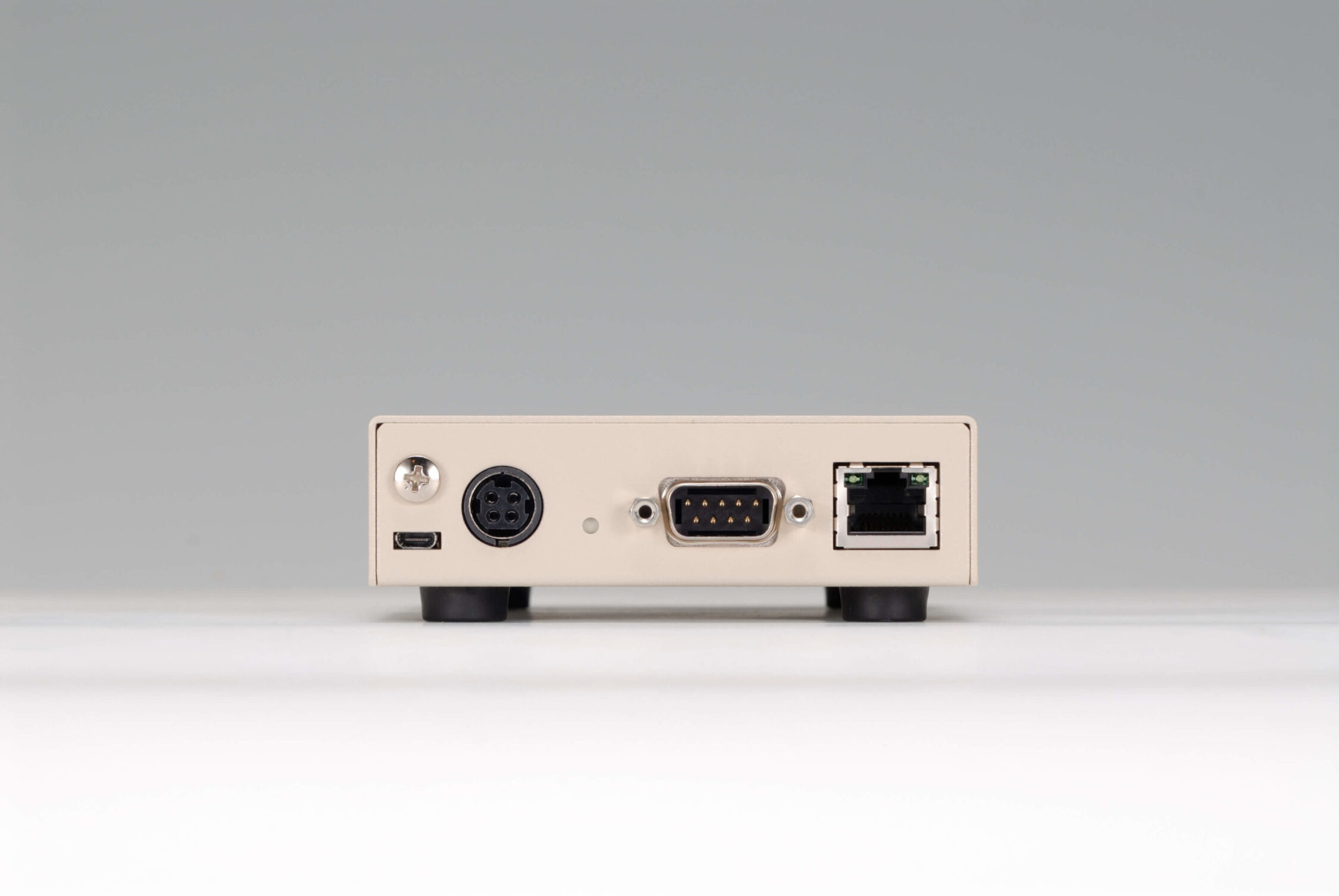

写真・各部名称

NEX-SMART送受信器（CAT6Aケーブル伝送タイプ）

NEX-01T/HC

NEX-01R/HC

NEX-SMART送受信器（マルチモードファイバーケーブル伝送タイプ）

NEX-01T/HM

NEX-01R/HM

NEX-SMART送受信器（シングルモードファイバーケーブル伝送タイプ）

NEX-01T/HS

NEX-01R/HS

NEX-SMART CONTROLLER

SDVoEアライアンスについて

SDVoEアライアンスは、プロフェッショナルなAV信号の伝送にイーサネットを採用し、SDVoE規格を利用したエコシステムを構築するために活動している、技術プロバイダーによる非営利のコンソーシアムです。

IMAGENICSはSDVoEアライアンスのメンバーです。
弊社ではSDVoE規格をベースとした製品を “NEX-SMART” Media Over IP SYSTEM としてブランド展開しています。

わたしたちの製品について

映像入力	10GbE信号：10GBASE-SR、デュプレックス LC 1 系統、光出力レベル－7 dBm ～－1 dBm、光入力レベル -11.2 dBm ～－1 dBm、レーザ発振波長 850nm、レーザ安全性クラス 1 対応解像度：D1～D5、VGA～UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、ピクセルクロックレート：25 MHz ～ 600 MHz、 TMDSデータレート：0.75 Gbps ～ 18 Gbps 延長用ケーブル：マルチモード光ファイバーケーブル、50 ㎛/125 ㎛、カテゴリ OM4, OM3, OM2 相当、PC 研磨伝送距離：最長 300 m(マルチモード光ファイバーケーブル OM3 ※4)
映像出力	HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、 HDMI Type A 19 ピンコネクタ 1 系統 2 分配(※1)（※3）対応解像度：D1～D5、VGA～UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、ピクセルクロックレート：25 MHz ～ 600 MHz、　　 TMDSデータレート：0.75 Gbps ～ 18 Gbps HDMIケーブル長：1920×1080p 最長 10 m、 3840×2160@30 最長 5 m、 3840×2160@60/4:4:4 最長 2 m(※2)
適合光ファイバー、コネクタ仕様	ファイバー種別：GIマルチモードファイバーカテゴリー、コア径、クラッド：OM4、OM3、OM2相当時50μm/125 μm（寸法は参考値）心数：2 研磨：PC研磨コネクタ：デュプレックスLC （DLC）コネクタ
音声入力	LPCM ：32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル、デュプレックスLC 1 系統
音声出力	LPCM ：32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル、 HDMI Type A 19 ピンコネクタ 1系統 2 分配アナログ不平衡：245 mV（rms）（-10 ｄBu、10 kΩ以上負荷時）、最大出力レベル：2.1 V（rms）（+8.7 dBu）、ローインピーダンス、 3.5φミニステレオジャック 1 系統（※5）アナログ音声量子化：48 kHz、24 bit 周波数特性：30 Hz ～ 20 kHz において‒1 dB ～ +1 dB クロストーク：73 dB 以上（L-R 間） S / N 比：75 dB 以上歪率：0.025 % 以下
その他入出力	LAN ：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1 系統 RS-232C ：全二重、9600 bps、D-sub9 ピンプラグ 1 系統
電源／消費電力	DC 12 V 2.0 A／DC 12 V ： 24 W（最大）
外形寸法	幅100 mm × 高さ28 mm × 奥行150 mm (突起物を除く)
質量	約 570 g
付属品	ACアダプター 1 台 (12 V 3 A 出力)、HDMI コネクタ抜け止め金具(CL-1) 2 個、結束バンド 2 本
発売開始年月	2021年2月

ARC、HEC、CEC は非対応です。
弊社製ケーブルを使用して弊社内の環境で実測した目安の値です。すべての環境でのケーブル長を保証するものではありません。
HDMI 出力信号が4K/4:4:4 のときモニターなどの接続機器に応じて1080p に自動でダウンコンバートします。(4096×2160 の信号は2048×1080 解像度となります。)
設置環境や条件により延長距離が短くなる場合があります。
アナログ音声出力はLPCM のみ対応します。
