NEX-01R/HCHDMIネットワーク受信器（CAT6Aケーブル伝送タイプ）

168,000円（税抜価格）

映像音響用語集

10GbE伝送による4KフルスペックSDVoEソリューション

NEX-01R/HC は、4K60/4:4:4 までのHDMI 信号をCAT6Aケーブルで最長100m 伝送することができる受信器です。
映像信号や音声信号の他に1000BASE-T までのLAN を伝送できるほか、NEX-SMART 用のコントローラーやアプリケーションおよび
10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス構成を構築することができます。

製品について

製品仕様

ダウンロード

関連製品 / オプション

4K60/4:4:4までのHDMI信号を最長100m伝送できます。
PoE+に対応するためIEEE802.3atに対応した10GbEスイッチからの電源供給のみで動作させることもできます。
コントローラーやアプリケーションと組み合わせてご使用いただくことで、多分配構成、マトリックス構成や映像切り替え時にノイズを発生させないシームレス切り替えを実現できます。
HDMI音声信号をディエンベデッドしてアナログ音声として出力できます。
HDMI出力信号が4K/4:4:4、4K/4:2:0のときモニターなどの接続機器に応じて1080pに自動でダウンコンバートします。(4096×2160の信号は2048×1080解像度となります)
1000BASE-Tまでのイーサネットを伝送できます。
DHCPで動作するのでIPアドレスを管理することなくご使用いただけます。DHCPサーバーが存在しない場合、DHCP要求はすぐにタイムアウトされ、本機のIPアドレスは所定の範囲で自動的に設定されます。

電源は付属ACアダプターより給電

本製品のラックマウント/壁取付金具について

本製品でお使いいただける10GbEスイッチについて

NEX-SMART 運用サポート

NEX-SMART デモシステム

※SDVoE(TM)およびSDVoE Allianceロゴは、SDVoE Allianceの登録商標です。

NEX-SMARTとは、映像や音声などの伝送手段として、10ギガビットイーサネット(10GbE)を利用した製品シリーズの総称です。NEX-SMARTの送・受信器とコントローラー、アプリケーションおよび10GbEスイッチと組み合わせて使用することで、
長距離伝送、マトリックススイッチング環境、ビデオウォールシステムやマルチビュー機能を備えたAVシステムを構築することができます。

特長

4K 60P 444のフルスペック4K信号を
最長10km伝送

10GbEを利用して、4K 60p 444をビジュアルロスレス圧縮し、伝送遅延は最大120μsと限りなくゼロに近い超低遅延で伝送します。

ノイズレスな切り替えのシームレスマトリックススイッチング機能^※

ノイズレスでスピーディな画面切り替えができますので、ストレスフリーな映像演出が可能です。(※「シームレスモード」選択時。なお異なる解像度間での切り替えの際は、黒画面を挟みます)

専用ハードウェアを使わずにビデオウォールシステムを構築

複数台のディスプレイを連結し、1つの映像ソースを表示する」といったビデオウォールシステムを構築できます。

多彩なプリセットレイアウトからお選びいただけるマルチビュー機能

「1台のディスプレイに複数の映像ソースを表示する」といったマルチビュー機能に対応。4分割、9分割などの等分割だけでなく、60種類以上の多彩なプリセットレイアウトからお選びいただける、バリエーション豊かなマルチビュー表示が可能です。

操作・製御方法は「Windowsアプリケーション」と「コントローラボックス」をご用意

Windows PCでの操作に対応する「NEX-SMART Setting Tool(無償版)」「NEX-SMART Configuration Tool(有償版)」と、PC・タブレットでのブラウザ操作や、RS-232C・LAN制御にも対応する「コントローラボックス NEX-CTR11」をご用意。用途に応じてお選びいただけます。

NEX - SMART 構成例

本製品でお使いいただける10GbEスイッチについて

NEX-SMART 紹介動画

仕様についてのお問合せやデモ機のご依頼

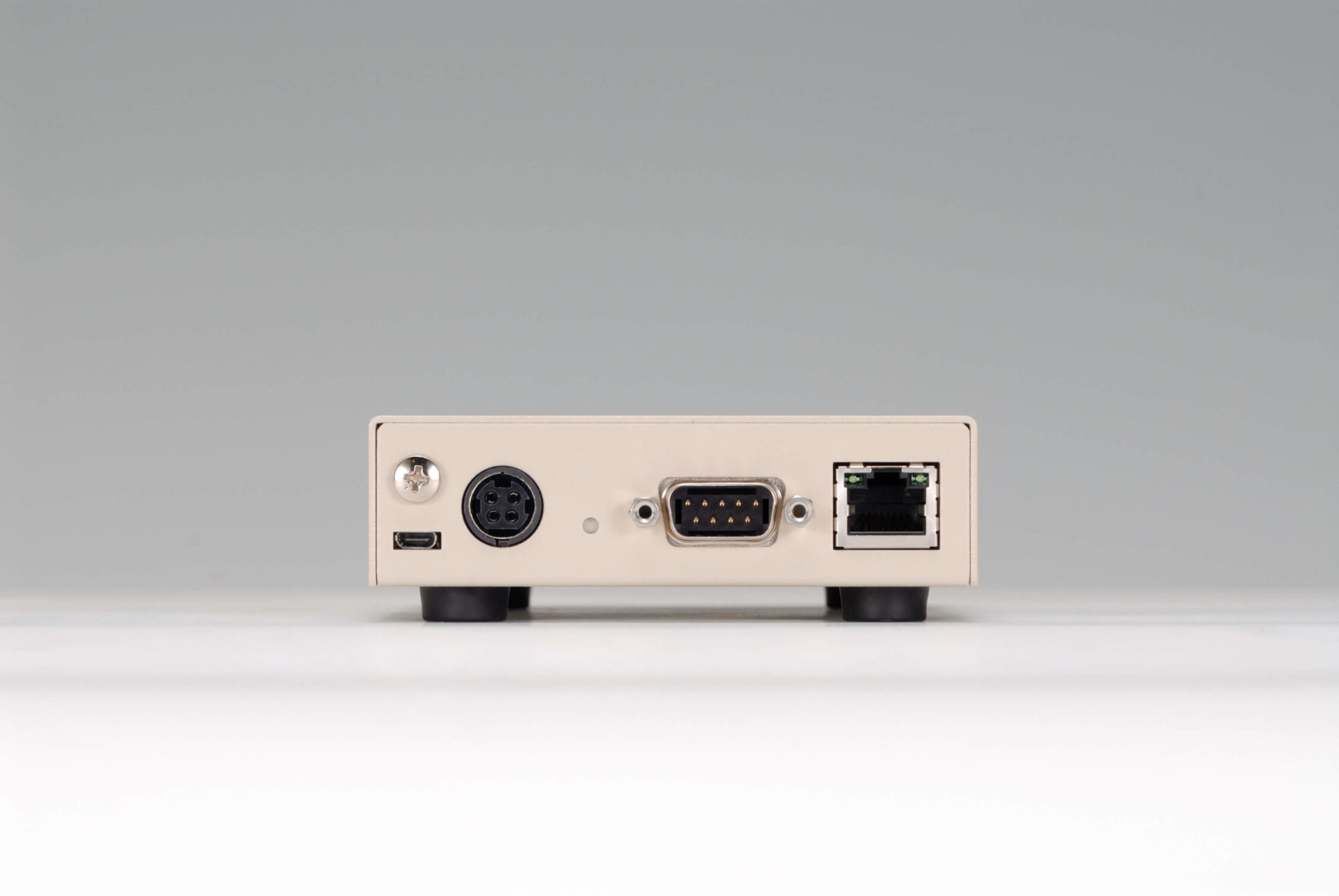

写真・各部名称

NEX-SMART送受信器（CAT6Aケーブル伝送タイプ）

NEX-01T/HC

NEX-01R/HC

NEX-SMART送受信器（マルチモードファイバーケーブル伝送タイプ）

NEX-01T/HM

NEX-01R/HM

NEX-SMART送受信器（シングルモードファイバーケーブル伝送タイプ）

NEX-01T/HS

NEX-01R/HS

NEX-SMART CONTROLLER

SDVoEアライアンスについて

SDVoEアライアンスは、プロフェッショナルなAV信号の伝送にイーサネットを採用し、SDVoE規格を利用したエコシステムを構築するために活動している、技術プロバイダーによる非営利のコンソーシアムです。

IMAGENICSはSDVoEアライアンスのメンバーです。
弊社ではSDVoE規格をベースとした製品を “NEX-SMART” Media Over IP SYSTEM としてブランド展開しています。

映像入力	10GbE信号：10GBASE-T、RJ-45 1 系統対応解像度：D1～D5、VGA～UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、ピクセルクロックレート：25 MHz ～ 600 MHz、 TMDSデータレート：0.75 Gbps ～ 18 Gbps 伝送距離：最長100 m (CAT6A STP使用時)(※3)
映像出力	HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、 HDMI Type A 19 ピンコネクタ 1 系統 2 分配(※1)（※3）対応解像度：D1～D5、VGA～UXGAおよび WUXGA(Reduced Blanking)、4K@24、 4K@30、4K@60、ピクセルクロックレート：25 MHz ～ 600 MHz、　　 TMDSデータレート：0.75 Gbps ～ 18 Gbps HDMIケーブル長：1920×1080p 最長 10 m、 3840×2160@30 最長 5 m、 3840×2160@60/4:4:4 最長 2 m(※2)
音声入力	LPCM ：32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル、デュプレックスLC 1 系統
音声出力	LPCM ：32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル、 HDMI Type A 19 ピンコネクタ 1系統 2 分配アナログ不平衡：245 mV（rms）（-10 ｄBu、10 kΩ以上負荷時）、最大出力レベル：2.1 V（rms）（+8.7 dBu）、ローインピーダンス、 3.5φミニステレオジャック 1 系統（※5）アナログ音声量子化：48 kHz、24 bit 周波数特性：30 Hz ～ 20 kHz において‒1 dB ～ +1 dB クロストーク：73 dB 以上（L-R 間） S / N 比：75 dB 以上歪率：0.025 % 以下
その他入出力	AN ：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1 系統 RS-232C ：全二重、9600 bps、D-sub9 ピンプラグ 1 系統
電源／消費電力	DC 12 V 2.0 A、PoE+(IEEE802.3at)対応／DC 12 V ： 24 W（最大）、PoE+ PD ： 25 W(最大)
外形寸法	幅100 mm × 高さ28 mm × 奥行150 mm (突起物を除く)
質量	約 550 g
付属品	ACアダプター1 台 (12 V 3 A 出力)、HDMI コネクタ抜け止め金具(CL-1) 2 個、結束バンド 2 本
発売開始年月	2021年1月

ARC、HEC、CEC は非対応です。
弊社製ケーブルを使用して弊社内の環境で実測した目安の値です。すべての環境でのケーブル長を保証するものではありません。
HDMI 出力信号が4K/4:4:4 のときモニターなどの接続機器に応じて1080p に自動でダウンコンバートします。(4096×2160 の信号は2048×1080 解像度となります。)
設置環境や条件により延長距離が短くなる場合があります。
設置環境や条件により延長距離が短くなる場合があります。
アナログ音声出力はLPCM のみ対応します。
