SDI/HDMI/DVI/RGB/ビデオにスロットボードで柔軟に対応可能な画面合成SDI出力ビューワ

MIX-SD4は、4 系統の 映像信号ををマルチビュー合成して SDI信号へ変換出力することが可能な信号変換器です。
マルチビュー合成のレイアウトは任意サイズ/任意配置でフロントキーに8 種類まで割り当てることができます。
また、これらのレイアウト切り替えの際も黒画面を挟むことなく完全シームレスで切り替えることが可能です。
オプションにて・MIX-SD4/SD3(3画面)|MIX-SD4/SD2(2画面)|MIX-SD4/SD1(1画面)も変更可能。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 入力系統は1ユニットあたり3G対応のHD-SDI+アナログ音声2ch の4ユニット構成。
    オプションでアナログ入力やDVI-D入力ユニットも実装可能。
  • 入力系統別に90°映像回転機能装備。
  • 出力系統は、3G対応のHD-SDI+アナログ音声2chの2分配出力構成。
  • ゲンロック端子を装備。
  • 8つのパターンメモリー機能により、入力映像の表示配置位置等を予めメモリーしておき、瞬時に読み出し可能です。
  • 4入力1出力のスイッチャーとして使用時は、映像切り換えの際に、ワイプ・カット・ミックスディゾルブのトラジション効果を付加することができます。(マルチビューアとして使用時に、パターンメモリーを切り換える際のトラジション効果は、若干異なります)
  • 各入力毎に32文字まで(16文字2段、英数字と一部の記号)のオンスクリーンスーパーを個別に表示できます。
  • 本体の手動操作と併用して、パラレル・RS-232Cによる外部制御が可能です。
  • ネットワーク制御に対応したLANオプションをご用意できます。詳細は弊社営業窓口までお問い合わせください。
  • EIA19型ラックマウント1Uサイズ。
  • 入出力オプションユニットの実装は、通常、弊社の工場内にて行われます。お客様側での交換をご希望の場合は、必ず弊社営業窓口までお問い合わせ願います。
SDI入力信号 SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
または3Gシリアル信号AまたはB方式(SMPTE424M 2.97 Gbps NRZI)
0.8 Vp-p 75 Ω 4系統 BNC×4
アクティブスルー出力信号 入力信号と同じ形式の、リクロック・アクティブスルー出力
0.8 Vp-p 75 Ω 4系統 BNC×4
対応入力信号フォーマット 480i@59.94 Hz, 575i@50 Hz、
1080i系の垂直周波数 48(sF),50,60 Hzおよびこれらの1/1.001倍、1080p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍、720p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍
SDI出力信号 SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
または3Gシリアル信号A方式(SMPTE424M 2.97 Gbps NRZI)
0.8 Vp-p 75 Ω 1系統2分配 BNC×2
対応出力信号フォーマット 480i@59.94 Hz, 720p@59.94, 1080i@59.94 Hz, 1080p@59.94 Hz
ゲンロック機能 ゲンロック
リファレンス入力
ハイインピーダンス・ループスルー 同期レベル0.25 Vp-p ~ 1.0 Vp-p 1系統 BNC×2
ゲンロック
信号フォーマット
NTSC B.B , 1080i , 720p 2値3値同期(但し垂直周波数 59.94Hzのみに対応)
ゲンロック
調整範囲
出力SDI信号の±16ラインまで、1画素単位で調整可能
入出力映像量子化 デジタルYPbPr信号 各10ビット(標準IN-SD2入力以外のオプションユニットでは、一部疑似10 bit仕様となります)
映像絶対遅延時間 33 ms ~ 67 ms(出力映像の3フレーム(フィールド) -1,+1フィールド分に相当)
アナログ音声
入出力機能
(エンベデット・
デエンベデット動作
時を含む、
入力は1 入力
あたり)
音声入力端子 -10 dBu ハイインピーダンス不平衡 2チャンネル 1系統 RCAピンジャック×2
音声出力端子 -10 dBu (10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1系統 RCAピンジャック×2
音声周波通特性 20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
音声S/N比 85 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
音声クロストーク 80 dB 以上
音声歪率 0.03 % 以下 (10 kΩ 以上負荷時)
最大音声
入力レベル
+10 dBu (SDIエンベデット音声出力 0 dBFS出力時を含む)
最大音声
出力レベル
+10 dBu (SDIエンベデット音声の0 dBFS入力時を含む)
音声サンプリング
周波数
24 bit 48 kHz リニアPCM方式(アナログ・エンベデット出力共)
音声絶対遅延 約50 ms (アナログ・エンベデット出力共に固定)
メモリー機能 入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ、128種制御可能)。
電源OFF時のバックアップ寿命は半永久です。

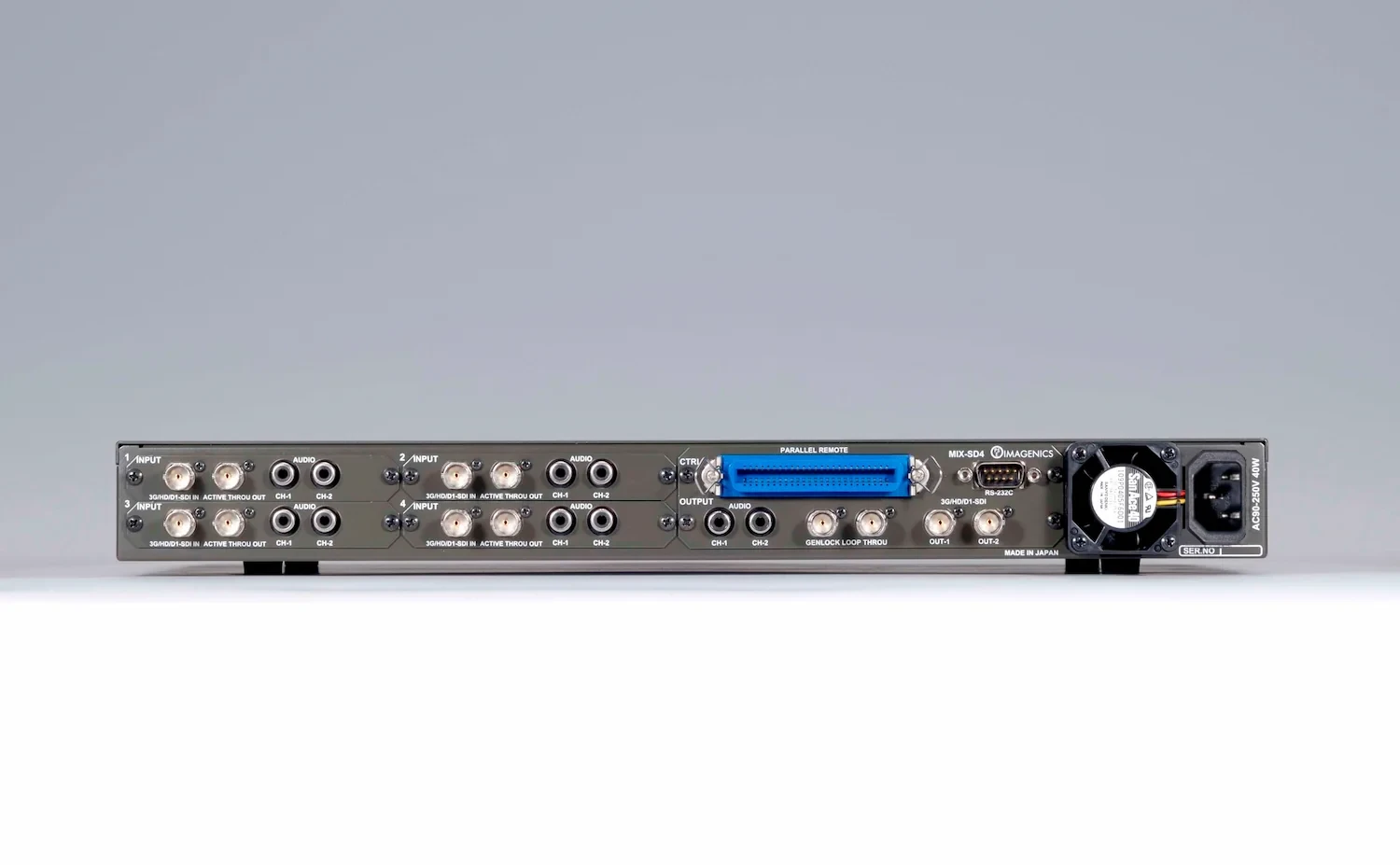

外部制御機能 シリアル通信 RS-232C準拠 D-SUB9 (オス) 1系統 9,600 19,200 38,400 bits/s 切替え対応。
パラレル接点 接点制御 アンフェノール50ピン(メス) 1系統
その他付加機能 ●水平垂直アスペクト比(自動・任意)
●入力番号別の90度映像回転機能、高精度任意位置拡大縮小ズーム
●ルミナンス・リニアキー合成機能
●各ウインドウの透過率設定
●各ウインドウ・ボーダー付き表示
●入力番号毎の任意オンスクリーン表示(16文字2段、英数字と一部記号等)
●完全シームレス切替え(カット・ミックス・ワイプ(簡単なデジタルエフェクト含む))
●外部スイッチャー対応の擬似シームレス切替え処理(フェード型)
●アナログ音声のエンベ/デエンベデット機能、音声任意レベルミキシングおよび連動スイッチャー選択機能
●FANアラーム通知機能
ほか
電源 AC 90 V ~ AC 250 V(50 Hz・60 Hz)
消費電力 40 W(標準構成時の最大)
質量 約5.2 kg(標準構成時)
外形寸法 幅422 mm×高さ44 mm×奥行300 mm (突起物含まず)
付属品 EIA 19型ラックマウント金具 1組
国内専用ロック機構付電源ケーブル(3P-3SL)1本
電源3P-2P変換プラグ 1個
スイッチカバー 1個
販売開始年月 2013年12月
  1. ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
  2. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

入出力ボード

  • MIX/IN-DB2

    (コンポジット、コンポーネント、アナログRGB対応D-Sub入力ボード)

  • MIX/IN-DV2

    (HDMI対応DVI入力ボード)

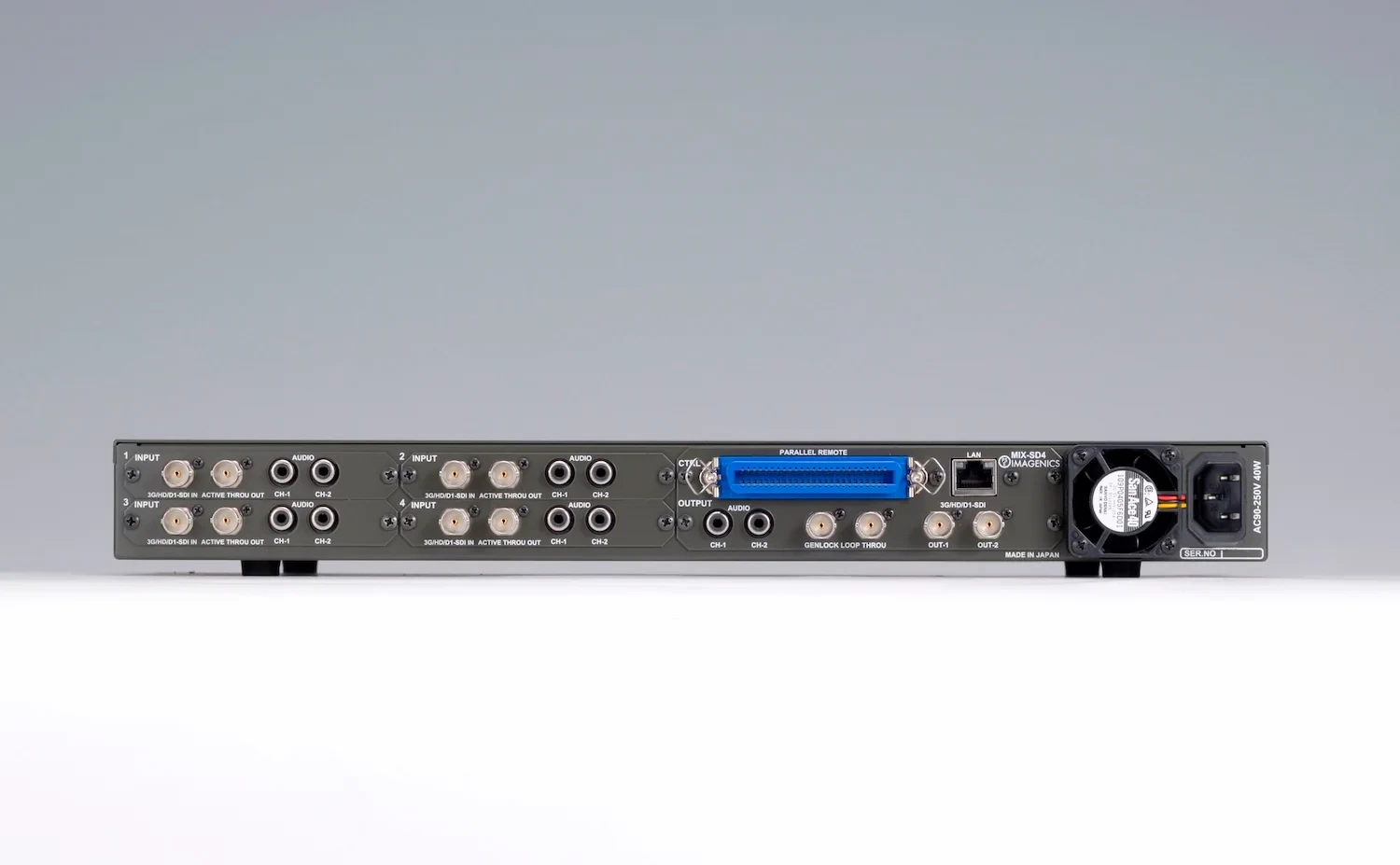

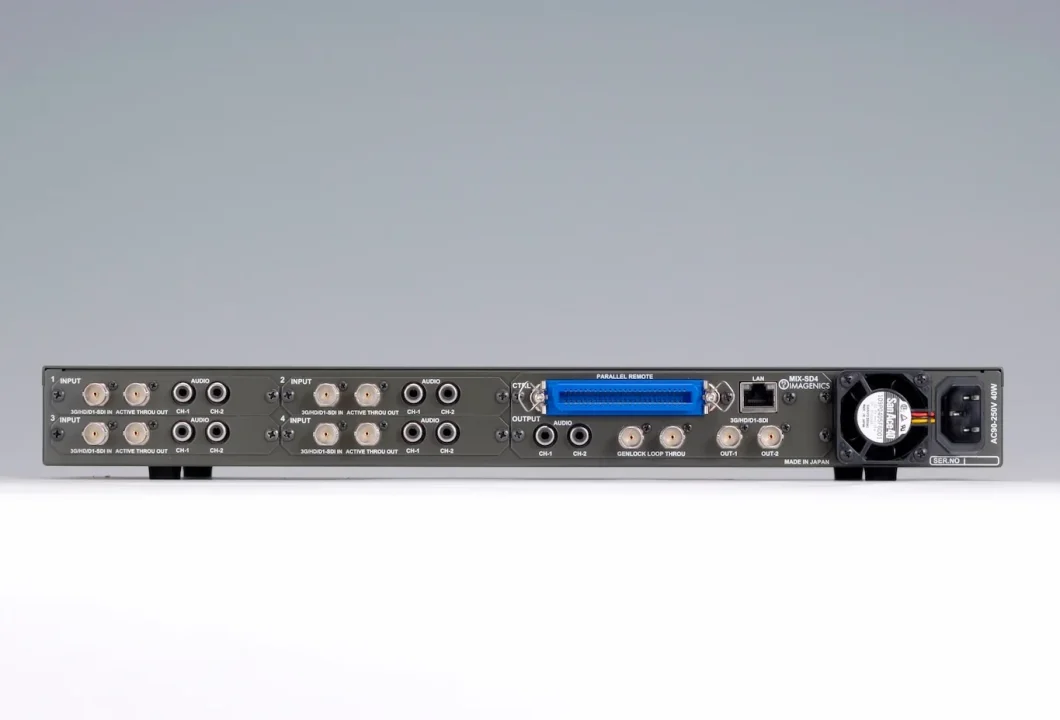

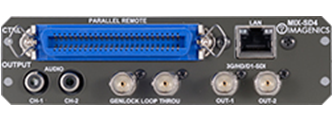

  • LAN対応SDI出力ボード

※ネットワーク制御に対応したLAN対応出力ボードオプションをご用意できます。
 ご希望の際は、ご注文時に型名末尾に「LN」を追加してください。例)MIX-SD4LN
 詳細は弊社営業窓口までお問い合わせください。
