MIX-DV4デジタルマルチスキャンコンバータ (HDCP対応4画面マルチビューア)

オープン価格

映像音響用語集

著作権で保護された映像コンテンツを保護するための暗号化技術
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
フレームシンクロナイザにて、もとの映像を回転させたり、拡大縮小、表示位置を移動することによってディスプレイの回転表示や、LEDウォールなどの大型映像に好ましい画角にすることが出来る。
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

HDMI/DVI/SDI/RGB/ビデオにスロットボードで柔軟に対応可能な画面合成DVI出力ビューワ

MIX-DV4は、4 系統の映像信号ををマルチビュー合成して HDMI信号へ変換出力することが可能な信号変換器です。
マルチビュー合成のレイアウトは任意サイズ／任意配置でフロントキーに8 種類まで割り当てることができます。
また、これらのレイアウト切り替えの際も黒画面を挟むことなく完全シームレスで切り替えることが可能です。
オプションにて・MIX-DV4/DV3(3画面)｜MIX-DV4/DV2(2画面)｜MIX-DV4/DV1(1画面)も変更可能。

製品について

製品仕様

ダウンロード

関連製品 / オプション

HDCP(著作権保護機能)対応
HDMI音声は、リニアPCMステレオ2chに対応。
入力系統は1ユニットあたりDVI-D＋アナログ音声2ch の4ユニット構成。
オプションでアナログ入力やSDI入力ユニットも実装可能。
入力系統別に90°映像回転機能装備。
出力系統は、DVI-D＋アナログ音声2chの2分配出力構成。
8つのパターンメモリー機能により、入力映像の表示配置位置等を予めメモリーしておき、瞬時に読み出し可能です。
4入力1出力のスイッチャーとして使用時は、映像切り換えの際に、ワイプ・カット・ミックスディゾルブのトラジション効果を付加することができます。 (マルチビューアとして使用時に、パターンメモリーを切り換える際のトラジション効果は、若干異なります)
各入力毎に32文字まで(16文字2段、英数字と一部の記号)のオンスクリーンスーパーを個別に表示できます。

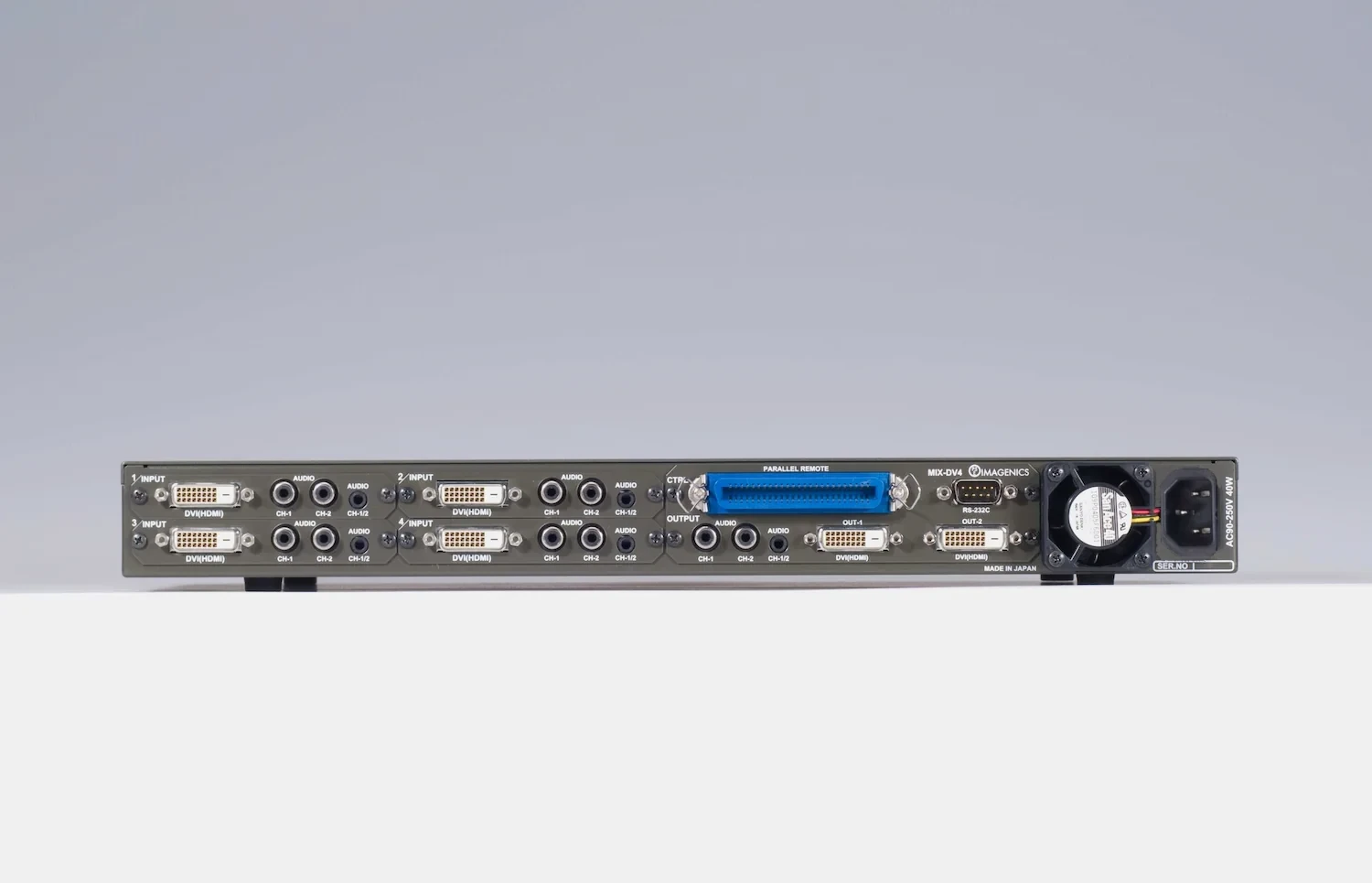

本体の手動操作と併用して、パラレル・RS-232Cによる外部制御が可能です。

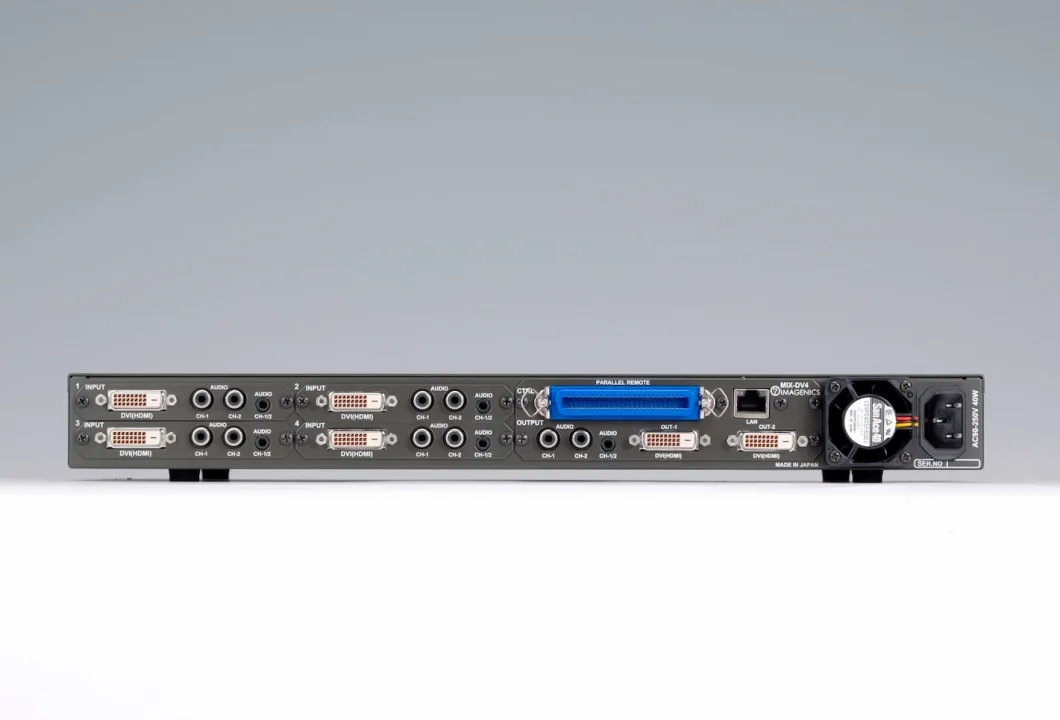

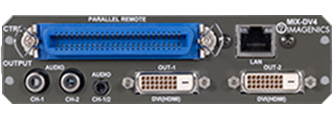

ネットワーク制御に対応したLANオプションをご用意できます。詳細は弊社営業までお問い合わせください。
EIA19型ラックマウント1Uサイズ。
入出力オプションユニットの実装は、通常、弊社の工場内にて行われます。お客様側での交換をご希望の場合は、必ず弊社営業窓口までお問い合わせ願います。

ローテート(映像回転)機能搭載

付属の電源ケーブルはロック機構付。

入力DVI-DデジタルRGB信号		TMDS信号(デジタルRGB 24 ビットフルカラー信号またはHDMI系YPbPr 4:4:4 、YPbPr4:2:2 信号) DVI Rev 1.0 規格準拠 DVI-D24 ピンコネクター(シングルリンク) 1系統ピクセルクロック 25 MHz ～ 165 MHz (VGA@60 ～ UXGA@60、WUXGA@60RBおよびD1 ～ D5 相当のHDMI互換信号) (HDCP 対応、標準IN-DV ユニット実装時の1入力あたり：最大4系統) ※入力ユニットは、MIX-VT4 用のIN-BNC(アナログ標準入力)および、 IN-SDI(シリアルデジタル入力)ユニットが実装可能です。ただし、入出力解像度等はMIX-VT4 の仕様範囲内に制限されます。
入力部EDIDエミュレーション機能		本体メニュー設定により、1,920×1,200@60RB/HDMI(工場出荷時)や、ワイド系解像度を含むVGA ～ UXGA までの主要な解像度を指定可能また、CEA-861D 規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920×1,080i/p(D3,D5)相当のHDMI 互換映像を指定することも可能
出力DVI-DデジタルRGB信号		TMDS 信号(デジタルRGB 24 ビットフルカラー信号、HDMI 系YPBPR 4:4:4 、YPbPr4:2:2 信号への切り替え可能) DVI Rev 1.0 規格準拠 DVI-D24 ピンコネクター(シングルリンク) 2系統
出力解像度		720 x 480(CEA-861D,D2 相当) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861D,D4 相当) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080i/p(CEA-861D,D3,D5 相当) 1,920 x 1,200(Reduced Blanking) 2,048 x 1,080 2,048 x 1,152(Reduced Blanking) (上記解像度より択一選択、垂直レートはすべて59.94Hz)※出力系統別に出力解像度を選択できません。同一の解像度となります。 ※出力系統別にRGB またはYPBPR 4:4:4:または4:2:2 のカラー選択が可能です。 ※出力系統別にHDMI 互換信号(音声付き)とDVI 信号を自動認識選択して出力する機能があります。 ※送りケーブル補償機能は、2系統別々に設定可能です。受像機側のDVI 信号入力性能にもよりますが、 AWG#28 相当のDVI ケーブルで約15 m までの転送が可能になります。 (UXGA 映像にて弊社実測値)
映像量子化		デジタルRGB(YPbPr)信号各8 ビット。(HDMI およびSDI 信号による 4:2:2 入出力時は各10 ビット)
映像絶対遅延時間		33 ms ～ 67 ms(出力映像の3 フレーム(フィールド) -1、+1 フィールド分に相当)
アナログ音声入出力機能 (エンベデット・デエンベデット動作時を含む、入力は1 入力あたり)	音声入力端子	-10 dBu 約50 kΩ 不平衡 2 チャンネル 1 系統 (RCA ピンジャック x2 または、φ3.5 ステレオジャック x1 どちらか片方のみ接続可能)
	音声出力端子	-10 dBu (10 kΩ 以上負荷時) ローインピーダンス不平衡 2 チャンネル 2 系統 (RCA ピンジャック x2 および、 φ3.5 ステレオジャック x1 同時使用可能)
	音声周波通特性	20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB
	音声S/N比	85 dB 以上 (1 kHz のA 特性、基準-10 dBu 出力時)
	音声クロストーク	80 dB 以上
	音声歪率	0.03 % 以下 (10 kΩ 以上負荷時)
	最大音声入力レベル	+10 dBu (HDMI エンベデット音声出力 0 dBFS 出力時を含む)
	最大音声出力レベル	+10 dBu (HDMI エンベデット音声の0 dBFS 入力時を含む)
	音声サンプリング周波数	音声入力時：24 bit 32 kHz ～ 96 kHz リニアPCM 方式(アナログ入力のみでは24 bit 48 kHz 固定) 音声出力時：24 bit 48 kHz リニアPCM 方式(アナログ・エンベデット出力共)
	音声絶対遅延	約65 ms (アナログ・エンベデット出力共に固定)
その他付加機能		●水平垂直アスペクト比(自動・任意) ●入力番号別の90 度映像回転機能(※) ●各種画質プロセス調整関係 ●各種ノイズリダクション関係 ●高精度任意位置拡大縮小ズーム(外枠ズーム・内側ズーム両方対応) ●ルミナンス・リニアキー合成機能 ●各ウインドウの透過率設定 ●各ウインドウ・トリミング機能 ●各ウインドウ・ボーダー付き表示 ●調整画面オンスクリーン表示 ●入力番号毎の任意オンスクリーン表示 (16 文字2 段、英数字と一部記号等) ●適応型フレーム追越処理 ●完全シームレス切替え (カット・ミックス・ワイプ(簡単なデジタルエフェクト含む)) ●外部スイッチャー対応の擬似シームレス切替え処理(フェード型) ●内蔵テストパターン信号出力 (複合パターン・ゼブラ動画・1kHz 音声付) ●インタレース入力信号用3 次元動き適応型プログレッシブ変換処理 (斜め線補間強化型・フィルム系プルダウン対応) ●アナログ音声のエンベ／デエンベデット機能 ●音声任意レベルミキシングおよび連動スイッチャー選択機能 ●FAN アラーム通知機能ほか。 ※ 90 度映像回転機能を使用した場合は、一部性能および機能上の制限を受ける場合があります。また全てのオンスクリーン表示は回転できません。詳しくは、取扱説明書を参照願います。
外部制御機能		RS-232C(コネクタ：Dsub9ピン　オス)、パラレル(コネクタ：アンフェノール50ピン　メス)
電源		AC 90 V～AC 250 V(50 Hz・60 Hz)
消費電力		40 W(標準構成時の最大)
質量		約5.2 kg
動作温湿度範囲		0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH　(結露なきこと)
保存温湿度範囲		-20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH　(結露なきこと)
外形寸法		幅422 mm×高さ44 mm×奥行300 mm(突起物含まず)
付属品		国内専用ロック機構付電源ケーブル(3P-3SL)1本電源3P-2P変換プラグ 1個電源スイッチカバー 1個 EIA19型ラックマウント金具 1組
販売開始年月		2011年12月

ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
