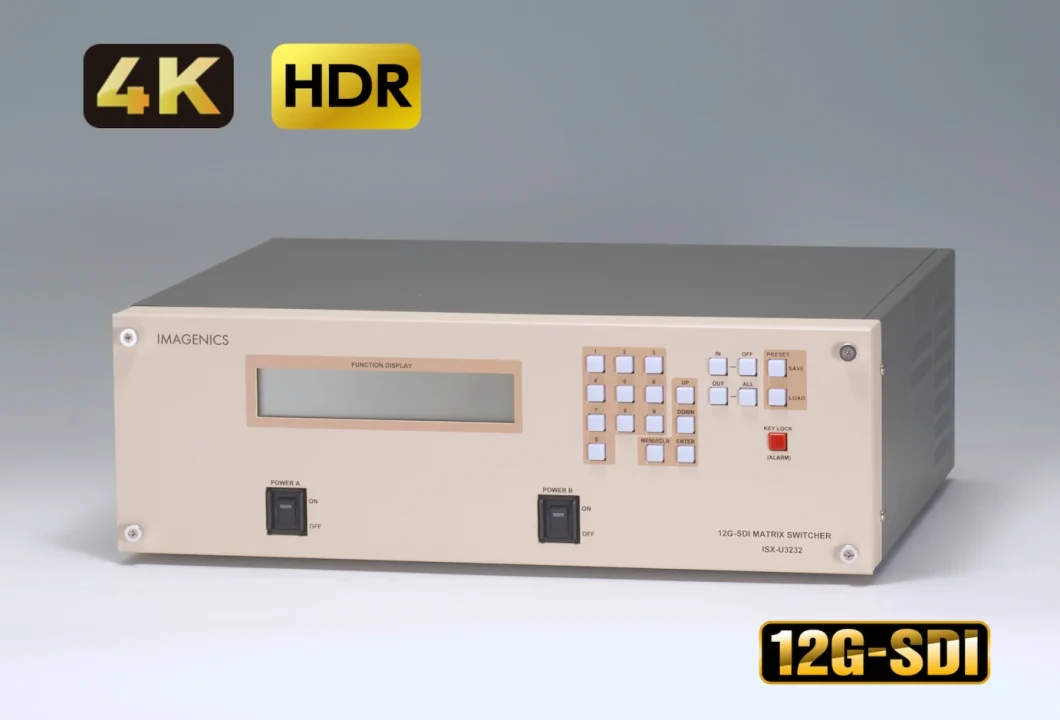

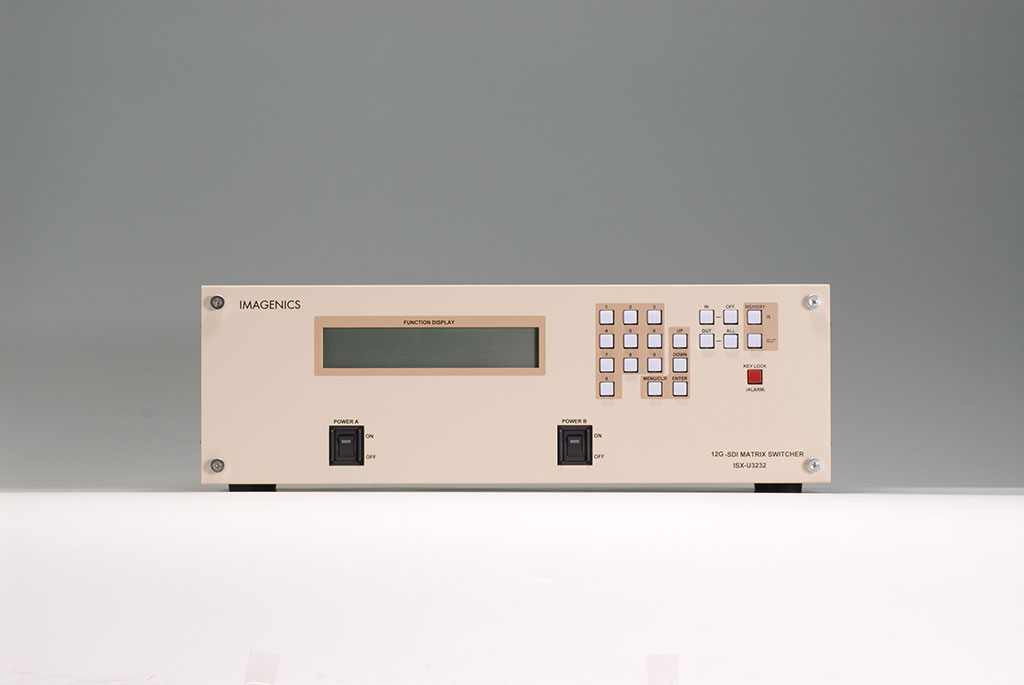

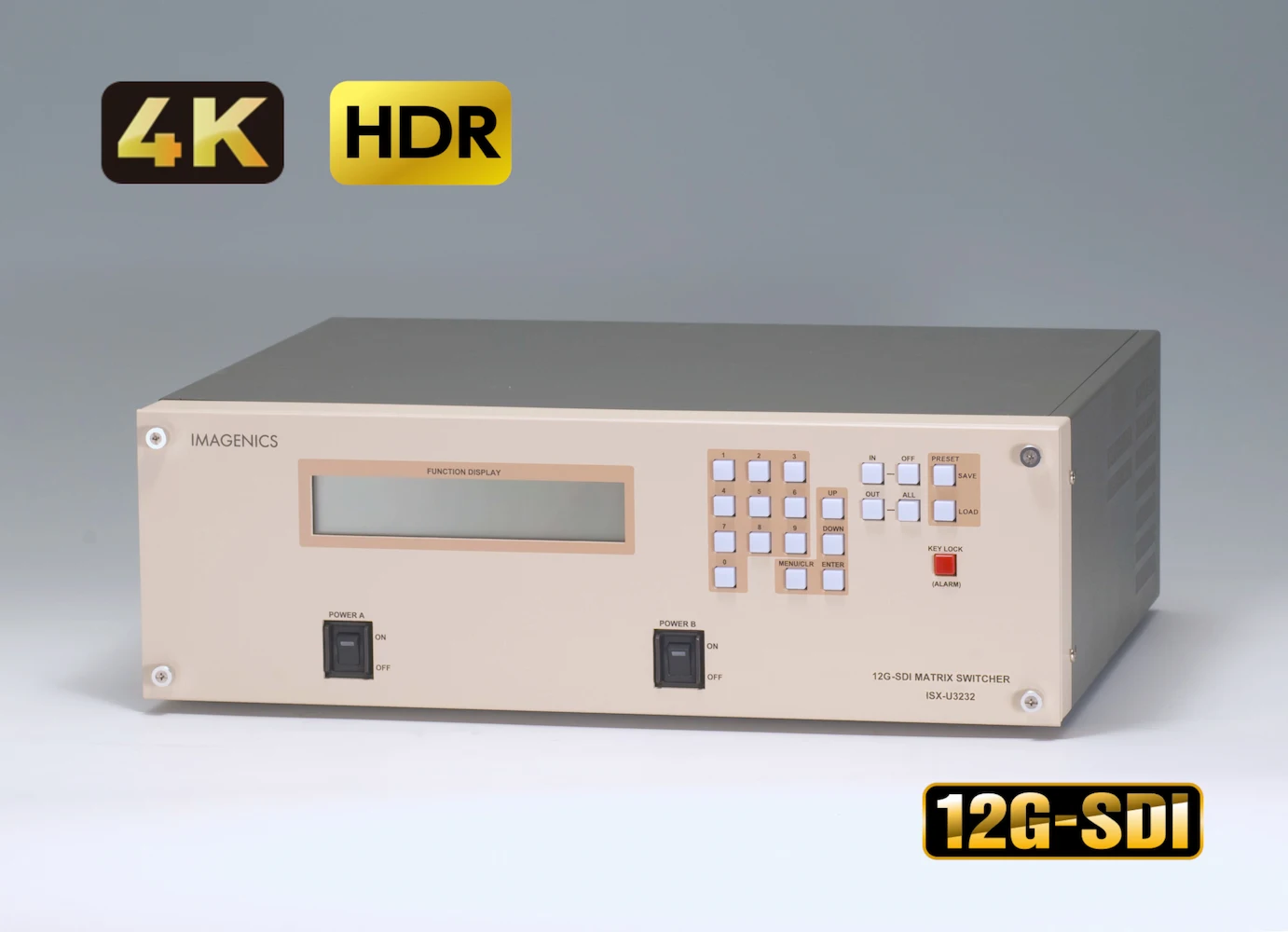

ISX-U323232入力32出力 12G-SDIマトリックススイッチャー
2,000,000円（税抜価格 ）
電源冗長化、監視及びログ・自動切替機能を備えた12G-SDIマトリクススイッチャー
ISX-U3232は、12G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した、最大32入力32出力マトリックススイッチャーです。
入力および出力チャンネルは各々変更が可能で、32×16，16×32，16×16，の構成が可能です。
標準で電源2重化にも対応し、外部制御方式は、RS-232C・RS-422A・LANによる制御が可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 12G-SDI（SMPTE ST 2082-1）、6G-SDI（SMPTE ST 2081-1）3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、
SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出 - チェンジオーバー機能に対応（入力信号検知切替）
シーケンシャル機能に対応（任意のクロスポイントへ任意の時間で切替可能。最大4パターン各128切替ポイント） - 操作禁止クロスポイント設定に対応
- 入出力とも16 チャンネル単位での構成が可能
- SDI信号のリクロック機能
HD-SDI(パソロジカル信号)入力時、200 m までのケーブル補償機能装備（5C-FB 使用時） - ハードウエアアラーム出力、SNMP TRAP 対応（電源、ファン、入出力信号のキャリア検出）

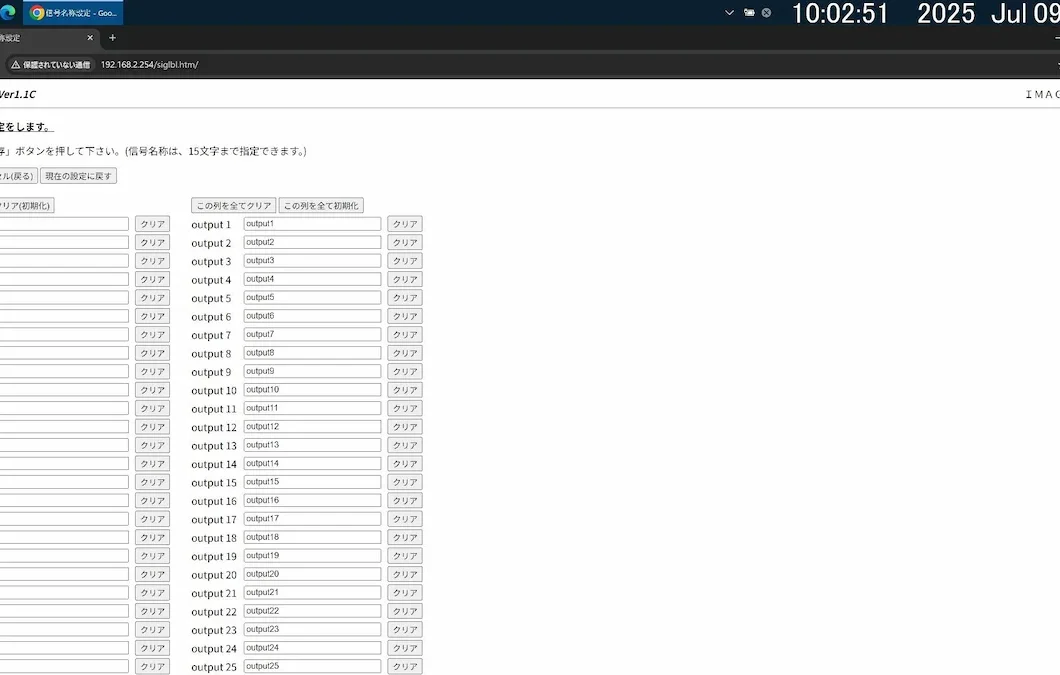

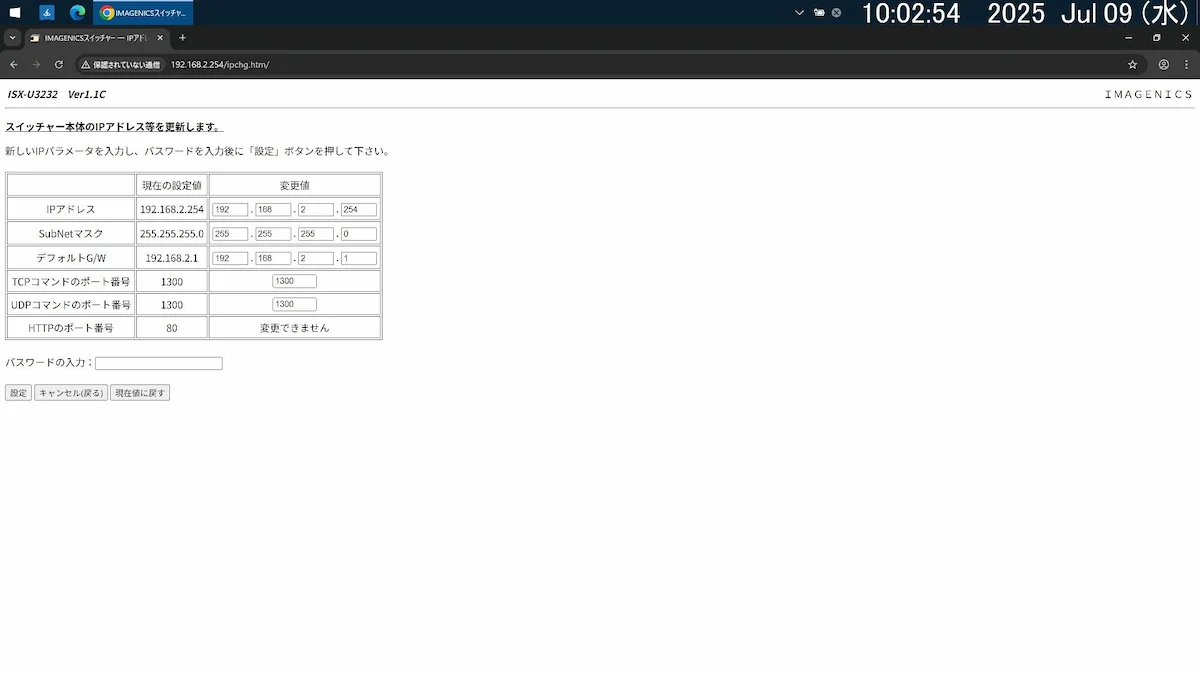

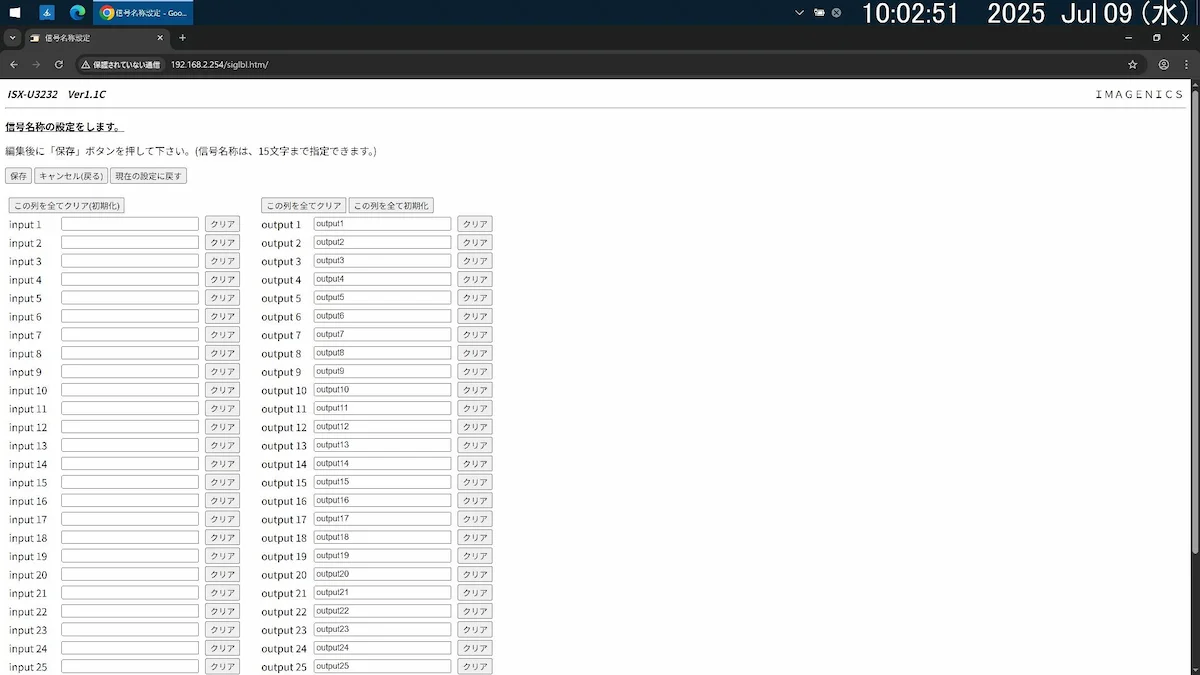

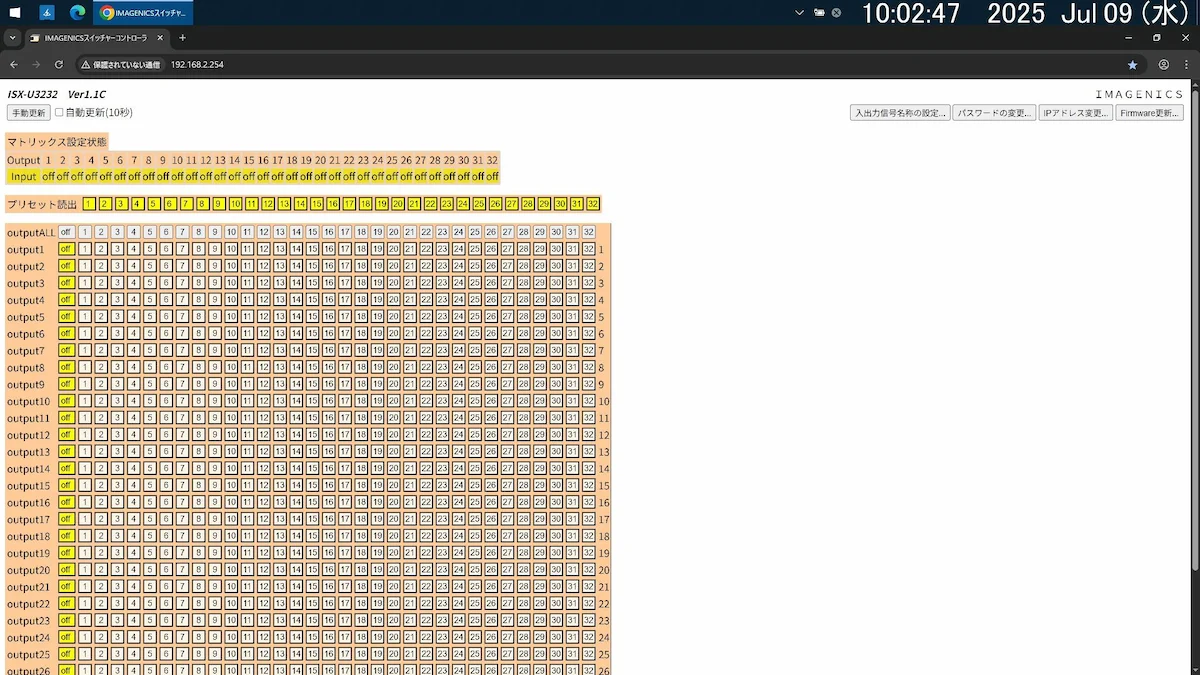

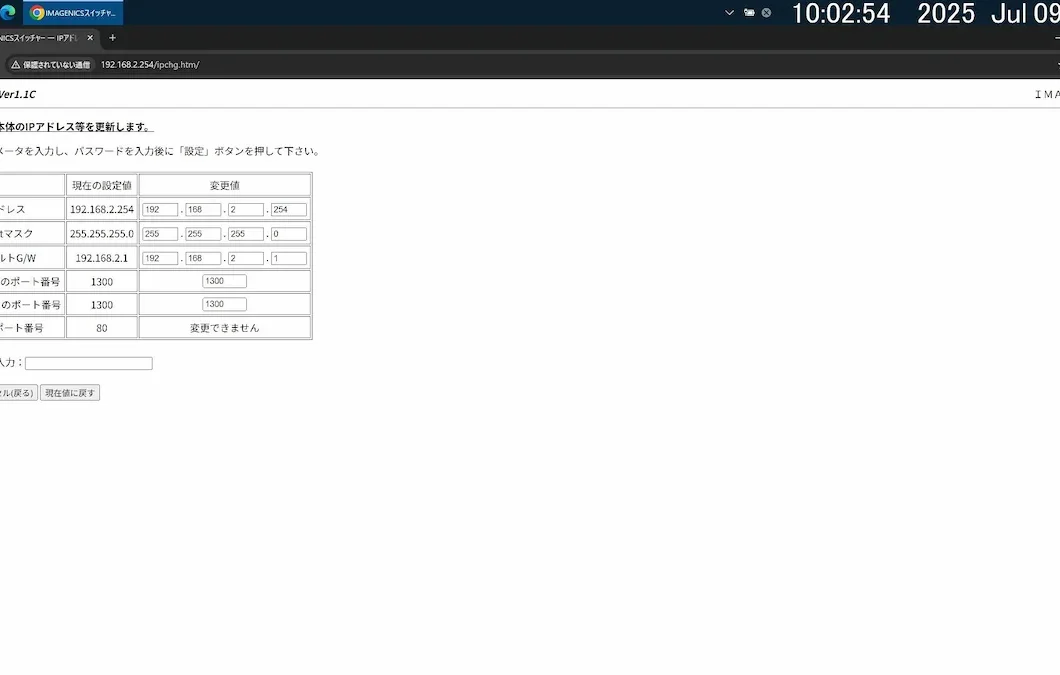

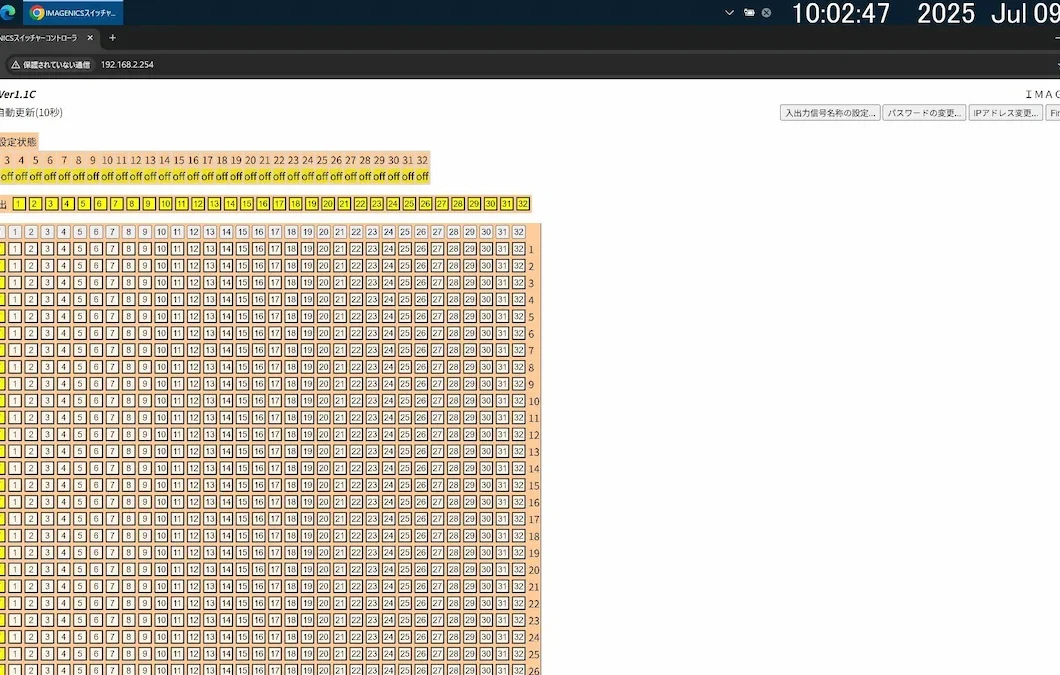

- PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
- 本体手動切替と併用して、LAN・RS-232C・RS-422A による外部制御が可能
- 2重化電源を標準装備
- 各主要基板はラックマウント状態で交換可能
電源ユニットおよび冷却FAN は前面ホットスワップが可能 - 4Kソース（3G-SDI×4ch、または2ch）をスイッチングする際に、複数の入出力系統を同時に切り替えられるクワッドリンクモードおよびデュアルリンクモードを搭載。
- SNMPトラップ送信機能
- クロスポイントパターンを32 通り記憶可能。
| 対応規格 | SMPTE ST 2082-1準拠 (12G-SDI) SMPTE ST 2081-1準拠 (6G-SDI) SMPTE ST 424準拠 (3G-SDI) SMPTE ST 292-1準拠 (HD-SDI) SMPTE ST 259-C準拠 (SD-SDI) DVB-ASI準拠 (270Mb/s) |
|---|---|
| 入力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 32系統 ※ 直流電源を出力するような機器（例：カメラ駆動用電源を重畳させる機器）から出力される SDI信号を接続する場合は、SDI信号に直流電位が無く、また変動しないことをご確認ください。 本機が内蔵する高周波デバイスが破損する場合があります。 |
| 出力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 32系統 |
| 信号補償距離 | 12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて 70 mまで自動補償 6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 60 mまで自動補償 3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 150 mまで自動補償 HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて 200 mまで自動補償 SD-SDI(パソロジカル信号)入力時L-5C2V同軸ケーブルにて 200 mまで自動補償 |
| 基準同期入力 | 2 値・3 値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p) (12G-SDI、3G-SDIはブラックバースト信号のみ対応) 1 系統 BNCx2 ループスルー ハイインピーダンス |

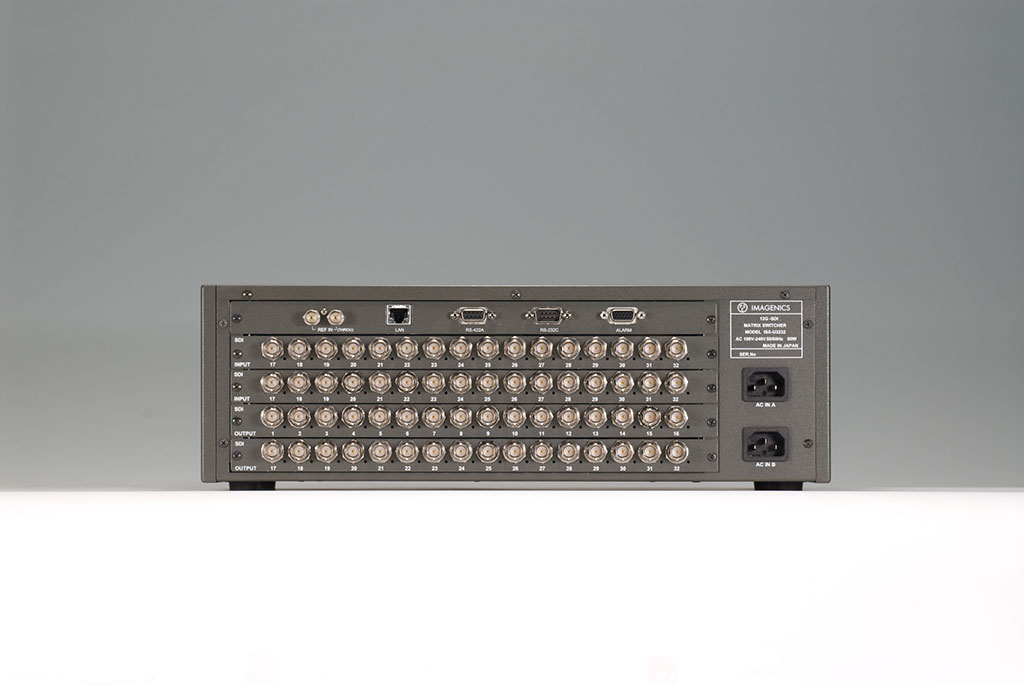

| 外部制御 | 10Base-T / 100Base-TX RJ-45 RS-232C (D-sub9ピン オス 勘合ネジ：インチ) RS-422A (D-sub9ピン メス 勘合ネジ：インチ) |
| その他の機能 | SDI信号のリクロック機能 入力信号の自動判別による出力スルーレート切り替え機能 入力選択情報のバックアップ機能及び32パターンメモリーを搭載 基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠) (DVB-ASIはブランキングスイッチ機能の使用はできません) 12G/3G/HD/SDの混在入力が可能 (フォーマット変換はできません) 電源の2重化及び前面ホットスワップ可能 冷却ファンの前面ホットスワップ可能 主要基板はラックから外さず交換可能 ハードウェアアラーム出力機能 (ミニD-sub15ピン メス 勘合ネジ：インチ) SNMPトラップ送信機能（電源監視、ファン監視、入出力キャリア監視、レファレンス監視） 基板増設によるチャンネル数の拡張が可能（最大 32 入力 32 出力） |
| 電源 | AC 100 V ～ AC 240 V 50 Hz ・ 60 Hz |
| 消費電力 | 75 W |
| 質量 | 約11 kg |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 % RH ～ 90 % RH (但し結露無きこと) |
| 保存温湿度範囲 | ー20 ℃ ～ 70 ℃ 20 % RH ～ 90 % RH (但し結露無きこと) |
| 外形寸法 | 幅 422 mm 高さ133 mm 奥行326 mm (突起物を含まず) |
| 付属品 | EIA19型ラックマウント金具 1組(3U)、 国内専用電源ケーブル(3P-3SL)ロック機構付き 2本、 電源3P-2P変換プラグ 2個 |
| 発売開始年月 | 2021年3月 |
スイッチャー操作用 接点－シリアルインターフェース
仕様変更品
-
ISX-U3232/321632入力16出力
12G-SDIマトリックススイッチャー
税込価格 1,760,000円（税抜価格 1,600,000円）
| 映像信号方式 | 標準仕様と同一 |
|---|---|
| 映像入力 | 0.8V (p-p) 75Ω NRZI ・NRZ 32系統 (コネクタ・BNC) |
| 映像出力 | 0.8V (p-p) 75Ω NRZI ・NRZ 16系統 (コネクタ・BNC) |
| 補償範囲 | 標準品と同一 |
| 基準同期入力 | 標準品と同一 |
| 外部制御機能 | 標準品と同一 |
| その他機能 | 標準品と同一 |
| 電源電圧 | 標準品と同一 |
| 消費電力 | 標準品と同一 |
| 質量 | 標準品と同一 |
| 動作温湿度範囲 | 標準品と同一 |
| 保存温湿度範囲 | 標準品と同一 |
| 外形寸法 | 標準品と同一 |
| 付属品 | 標準品と同一 |
-
ISX-U3232/161616入力16出力
12G-SDIマトリックススイッチャー
税込価格 1,320,000円（税抜価格 1,200,000円）
| 映像信号方式 | 標準仕様と同一 |
|---|---|
| 映像入力 | 0.8V (p-p) 75Ω NRZI ・NRZ 16系統 (コネクタ・BNC) |
| 映像出力 | 0.8V (p-p) 75Ω NRZI ・NRZ 16系統 (コネクタ・BNC) |
| 補償範囲 | 標準品と同一 |
| 基準同期入力 | 標準品と同一 |
| 外部制御機能 | 標準品と同一 |
| その他機能 | 標準品と同一 |
| 電源電圧 | 標準品と同一 |
| 消費電力 | 標準品と同一 |
| 質量 | 標準品と同一 |
| 動作温湿度範囲 | 標準品と同一 |
| 保存温湿度範囲 | 標準品と同一 |
| 外形寸法 | 標準品と同一 |
| 付属品 | 標準品と同一 |
-
ISX-U3232/1632
16入力32出力
12G-SDIマトリックススイッチャー
税込価格 1,760,000円（税抜価格 1,600,000円）
| 映像信号方式 | 標準仕様と同一 |
|---|---|
| 映像入力 | 0.8V (p-p) 75Ω NRZI ・NRZ 16系統 (コネクタ・BNC) |
| 映像出力 | 0.8V (p-p) 75Ω NRZI ・NRZ 32系統 (コネクタ・BNC) |
| 補償範囲 | 標準品と同一 |
| 基準同期入力 | 標準品と同一 |
| 外部制御機能 | 標準品と同一 |
| その他機能 | 標準品と同一 |
| 電源電圧 | 標準品と同一 |
| 消費電力 | 標準品と同一 |
| 質量 | 標準品と同一 |
| 動作温湿度範囲 | 標準品と同一 |
| 保存温湿度範囲 | 標準品と同一 |
| 外形寸法 | 標準品と同一 |
| 付属品 | 標準品と同一 |
