ISX-128128SDIマトリックススイッチャー

7,800,000円（税抜価格 ）
映像音響用語集

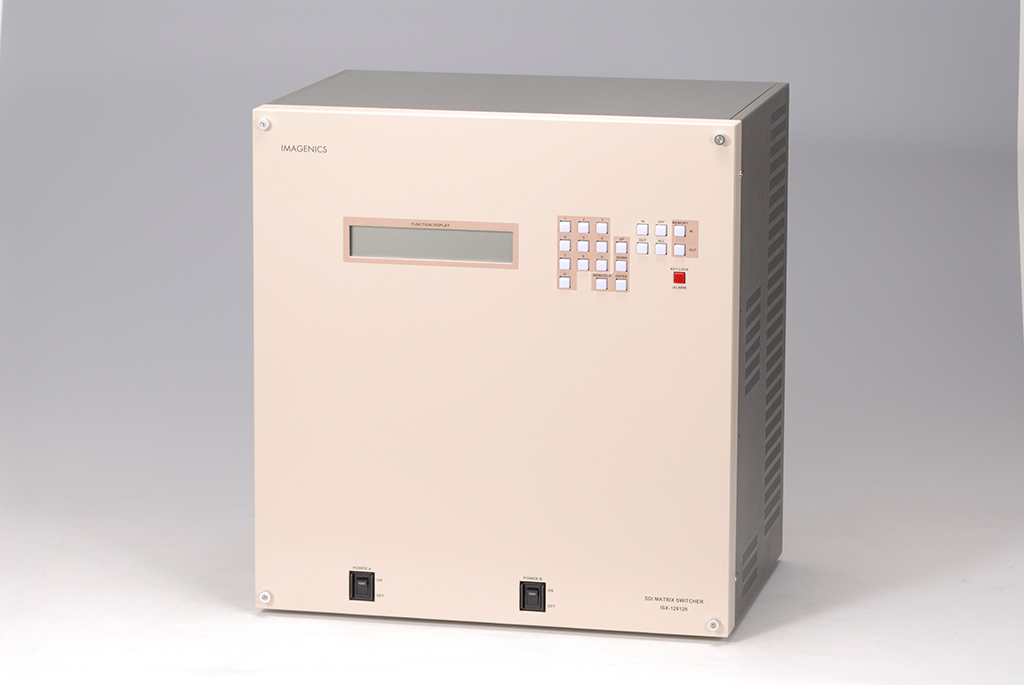

電源冗長化、監視機能を備えた3G/HD/SD-SDIマトリクススイッチャー

ISX-128128 は、3G-SDI、HD-SDI、SD-SDI、DVB-ASI などの多規格に対応した128 入力128 出力マトリックススイッチャーです。

製品について
製品仕様
ダウンロード
関連製品 / オプション

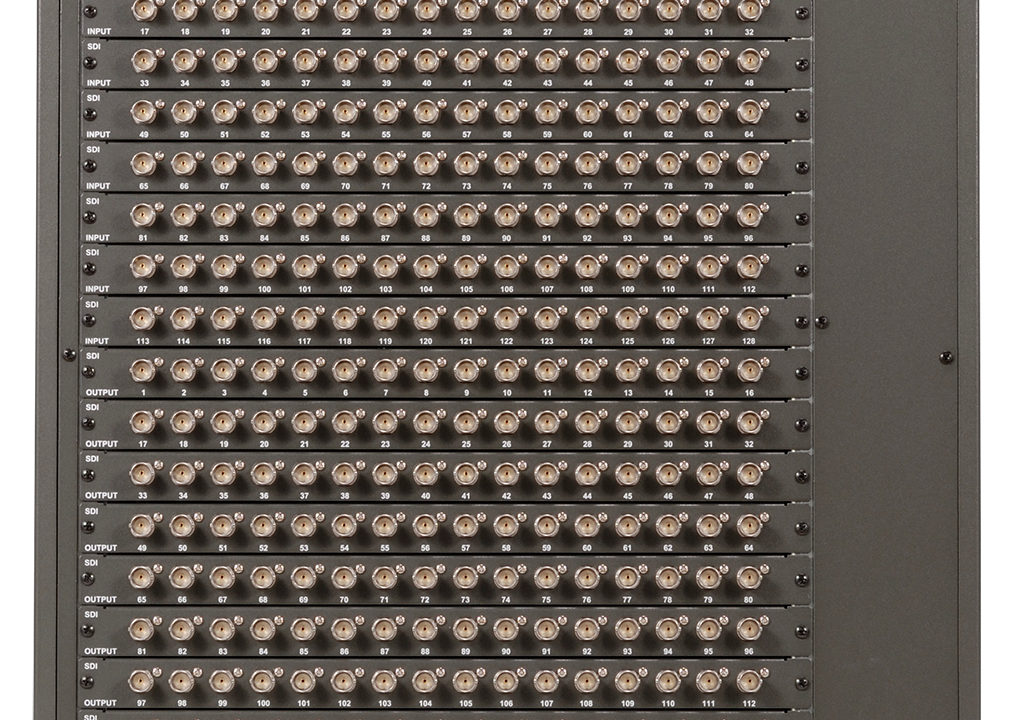

  • 128入力128出力のフルマトリックス構成
  • 4Kソース(3G-SDI×4ch、または2ch)をスイッチングする際に、複数の入出力系統を同時に切り替えられるクワッドリンクモードおよびデュアルリンクモードを搭載。
  • 標準で電源の二重化に対応。
  • 入力信号を自動検出。
  • 音声がエンベデッドされている信号も切替可能。
  • 3G-SDI(パソロジカル信号)入力時、70 mまでのケーブル補償機能装備。
    (5CFB相当の同軸ケーブル使用時)
  • 基準同期入力端子を使用することによりブランキングスイッチが可能。※
  • クロスポイント情報を入力チャンネル数と同数までパターンメモリー可能。
  • 本体手動切替と併用して、RS-422A、RS-232C、LANによる外部制御が可能。
  • SNMPトラップ送信機能(電源監視、ファン監視、入出力キャリア監視、レファレンス監視)
  • 本体にブラウザ専用の操作画面(操作ソフト)を内蔵しており、多地点から直接、切り換えることができます。
  • アラーム出力機能。
※DVB-ASIなど圧縮信号について信号通過は可能ですが、ブランキングスイッチャーとしての使用はできません
ブラウザ操作画面

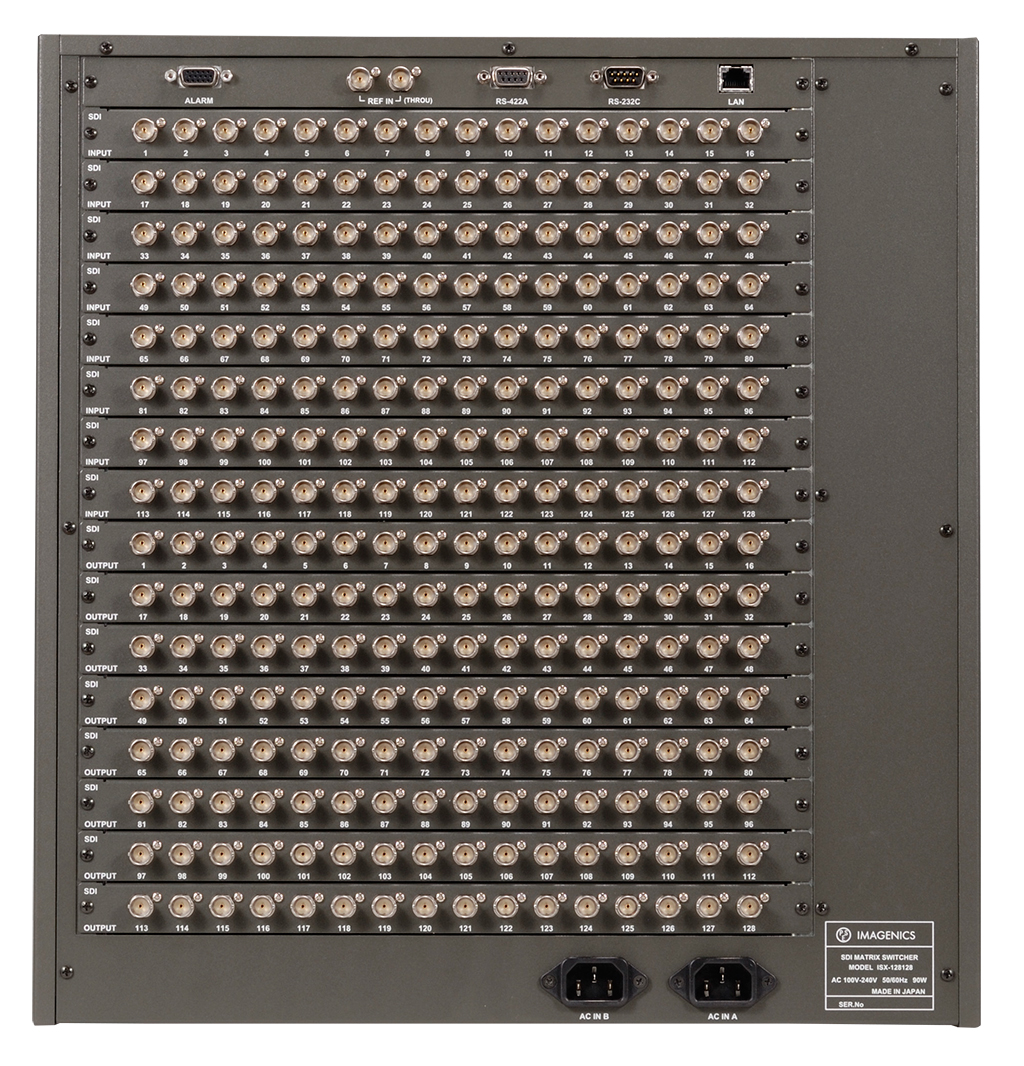

付属の電源ケーブルはロック機構付
信号方式 3G-SDI：SMPTE424M準拠
HD-SDI：SMPTE292M準拠
SD-SDI：SMPTE259M-C準拠
DVB-ASI：EN50083-9
入力映像信号 NRZI/NRZ信号　0.8 V(p-p)　75 Ω　128系統(BNC)
出力映像信号 NRZI/NRZ信号　0.8 V(p-p)　75 Ω　128系統(BNC)
補償範囲 3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 m
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 100 m
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて 200 m
基準同期入力 2値・3値同期信号またはブラックバースト信号 0.3 V(p-p)～0.6 V(p-p)
1系統　BNC　ループスルー　ハイインピーダンス
外部制御機能 RS-232C　1系統(D-sub9ピン　オス)
RS-422A　1系統(D-sub9ピン　メス)
10Base-T/100Base-TX　1系統(RJ-45)
その他機能 SDI信号のリクロック機能
入力信号自動判別による出力スルーレート切替機能
入力選択情報のバックアップ機能及び64パターンメモリーを搭載
電源の二重化及び前面ホットスワップ可能
冷却ファンの前面ホットスワップ可能
アラーム出力
入出力数の調整可能
基準同期によるブランキングスイッチ機能※1
HD/SDの混在入力可能※2
電源 AC　90 V～AC　240 V　、　50 Hz/60 Hz
消費電力 約90 W
質量 約25 kg
外形寸法 幅422 mm×高さ443 mm×奥行310 mm(突起物含まず)
付属品 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 2 本
電源スイッチカバー 2 個
EIA19 型 10U ラックマウント金具1 組
  1. SMPTE RP168-2002準拠　DVB-AS1はブランキングスイッチ機能は使用できません。
  2. フォーマット変換はできません。
  3. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
カタログ
外観図
カラーカタログ
コマ図
仕様書
取扱説明書
MIBファイル

リモートコントローラ

スイッチャー操作用　接点－シリアルインターフェース

仕様変更品

  • ISX-128128/12864

    128入力64出力SDIマトリックススイッチャー
    税抜価格6,200,000円

仕様書
外観図
  • ISX-128128/9632

    96入力32出力SDIマトリックススイッチャー
    税抜価格4,920,000円

仕様書
外観図
  • ISX-128128/6480

    64入力80出力SDIマトリックススイッチャー
    税抜価格5,640,000円

仕様書
外観図
