ISA-U161616入力16出力 12G-SDIマトリックススイッチャー
880,000円（税抜価格 ）
電源冗長化、監視及びログ・自動切替機能を備えた12G-SDIマトリクススイッチャー
ISA-U1616は、12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した、最大16入力16出力マトリックススイッチャーです。
入力および出力チャンネルは各々4系統単位での変更が可能で、4 ×16，8×8，16×4 等の構成が可能です。
標準で電源２重化にも対応し、外部制御方式は、RS-232C・RS-422A・LANによる制御が可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 12G-SDI（ SMPTE ST 2082-1 ）、6G-SDI( SMPTE ST 2081-1 )、3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、
SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出 - チェンジオーバー機能に対応（入力信号検知切替）
シーケンシャル機能に対応（任意のクロスポイントへ任意の時間で切替可能。最大4パターン各128切替ポイント） - 操作禁止クロスポイント設定に対応
- 入出力とも4 チャンネル単位での構成が可能。
入出力ボードはラックマウント状態でホットスワップ交換可能 - SDI信号のリクロック機能
HD-SDI(パソロジカル信号)入力時、230 m までのケーブル補償機能装備（5C-FB 使用時） - ハードウエアアラーム出力、SNMP TRAP 対応（電源、ファン、入出力信号のキャリア検出）
- 4Kソース（3G-SDI×4ch、または2ch）をスイッチングする際に、複数の入出力系統を同時に切り替えられる

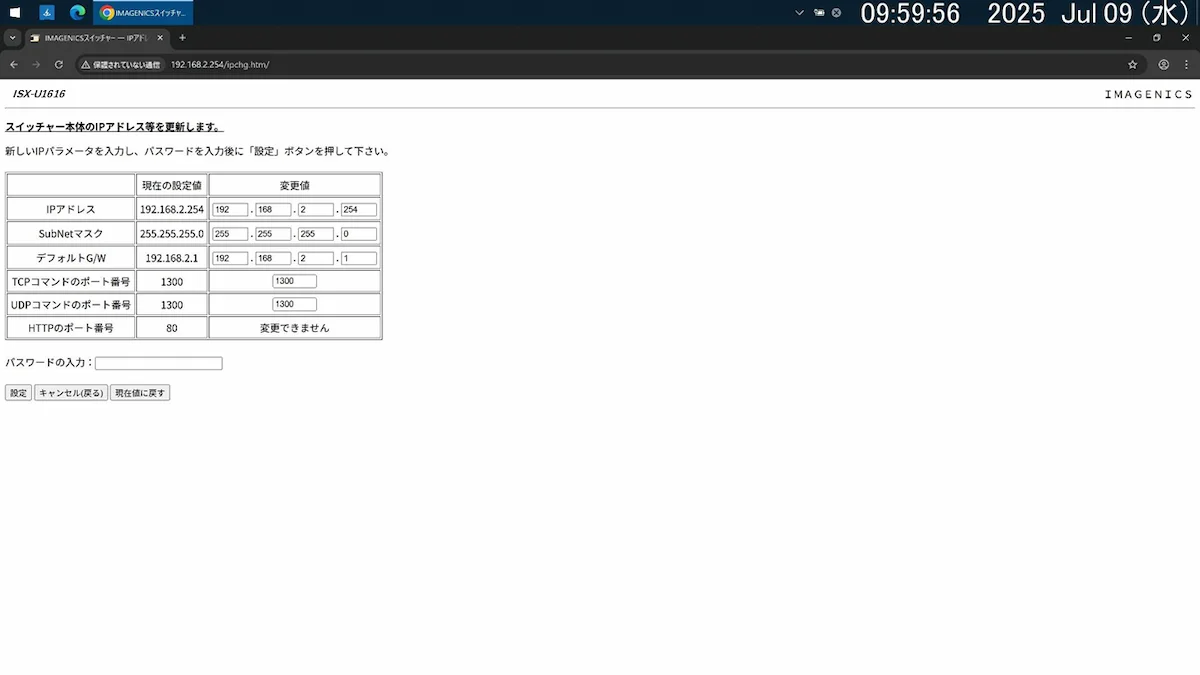

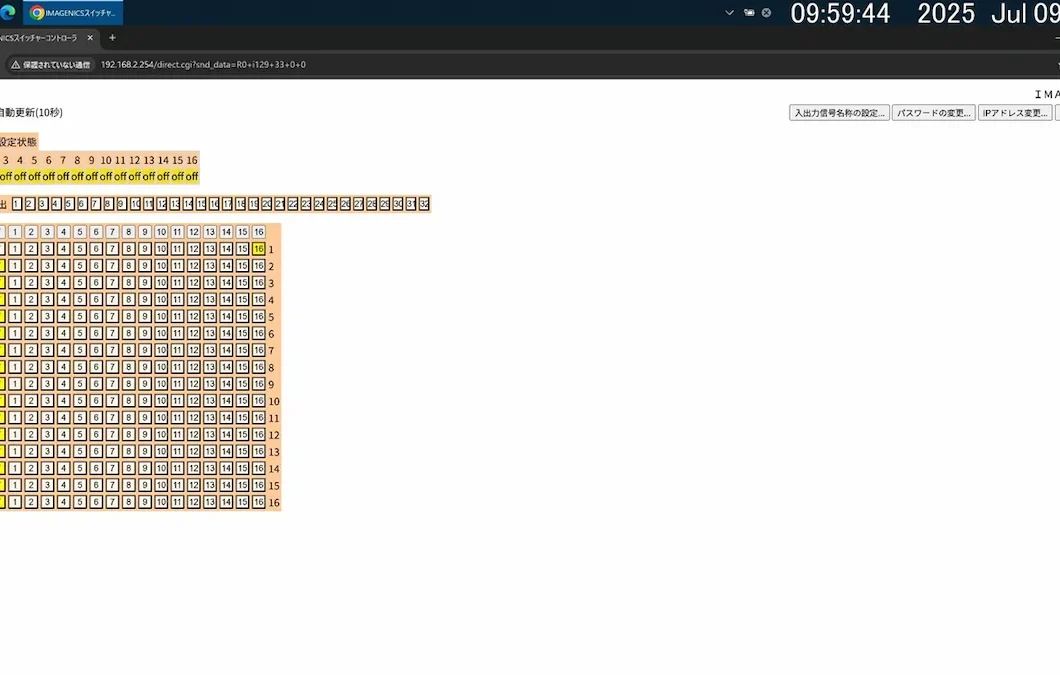

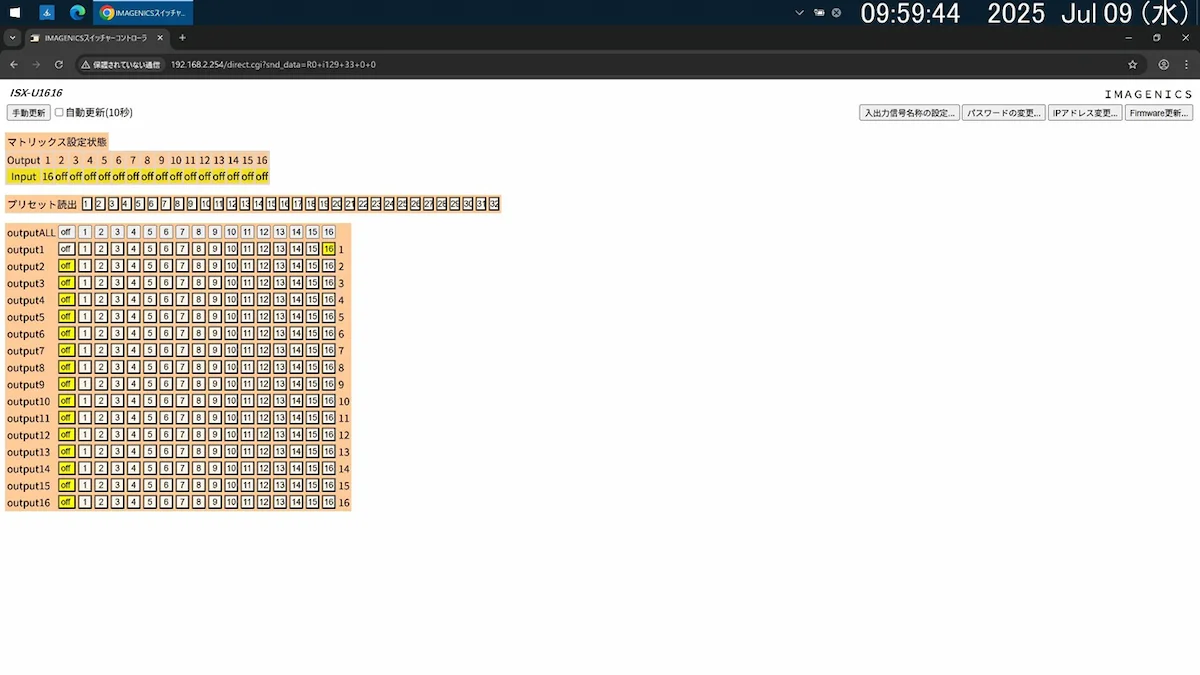

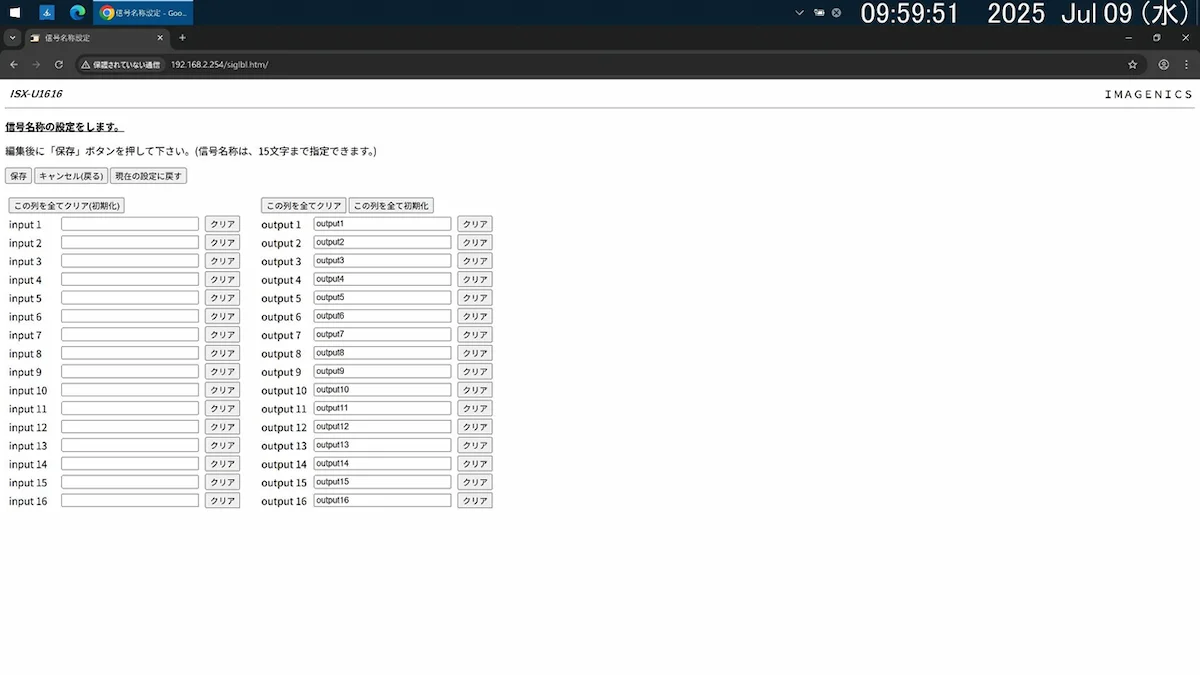

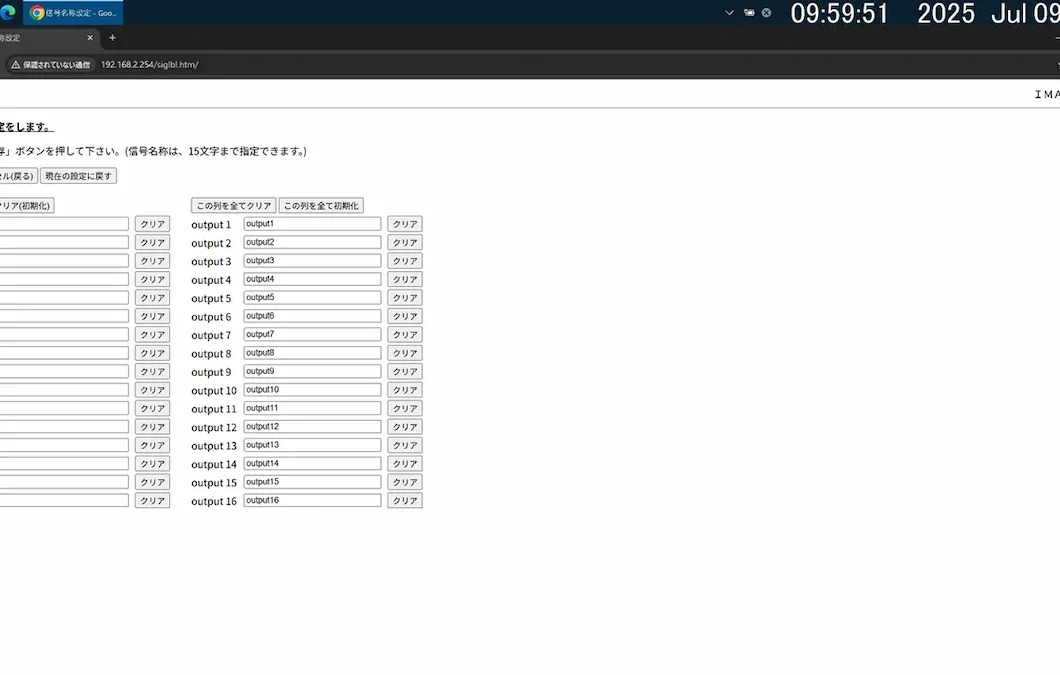

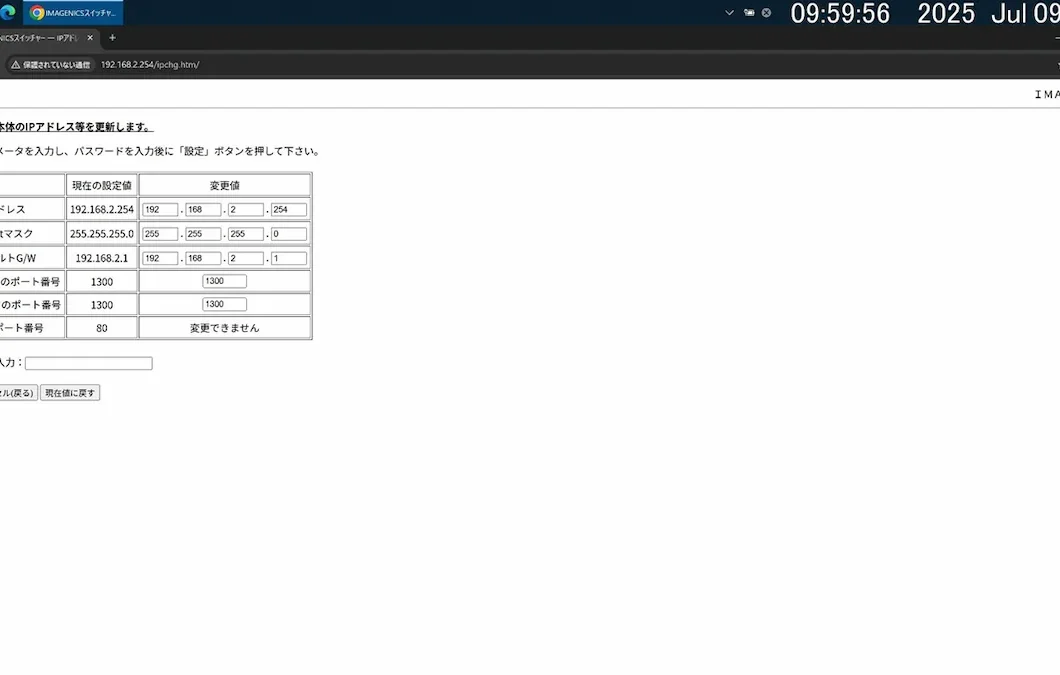

クワッドリンクモードおよびデュアルリンクモードを搭載。 - PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
- 2重化電源を標準装備
- 本体手動切替と併用して、LAN・RS-232C・RS-422A による外部制御が可能
| 対応規格 | SMPTE ST 2082-1準拠 (12G-SDI) SMPTE ST 2081-1準拠 (6G-SDI) SMPTE ST 424準拠 (3G-SDI) SMPTE ST 292-1準拠 (HD-SDI) SMPTE ST 259-C準拠 (SD-SDI) DVB-ASI準拠 (270Mb/s) |
|---|---|
| 入力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 16系統 ※ 直流電源を出力するような機器（例：カメラ駆動用電源を重畳させる機器）から出力される SDI信号を接続する場合は、SDI信号に直流電位が無く、また変動しないことをご確認ください。 本機が内蔵する高周波デバイスが破損する場合があります。 |
| 出力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 16系統 |
| 信号補償距離 | 12G-SDI(パソロジカル信号)入力時5.5CUHD同軸ケーブル相当にて 70 mまで自動補償 6G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 mまで自動補償 3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 150 mまで自動補償 HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 230 mまで自動補償 SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて 370 mまで自動補償 |
| 基準同期入力 | 2 値・3 値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p) (12G-SDI、3G-SDIはブラックバースト信号のみ対応) 1 系統 BNCx2 ループスルー ハイインピーダンス |
| 外部制御 | 10Base-T / 100Base-TX RJ-45 RS-232C (D-sub9ピン オス 勘合ネジ：インチ) RS-422A (D-sub9ピン メス 勘合ネジ：インチ) |
| その他の機能 | SDI信号のリクロック機能 入力信号の自動判別による出力スルーレート切り替え機能 入力選択情報のバックアップ機能及び32パターンメモリーを搭載 基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠) (DVB-ASIはブランキングスイッチ機能の使用はできません) 12G/6G/3G/HD/SDの混在入力が可能 (フォーマット変換はできません) 電源の2重化 ハードウェアアラーム出力機能 (ミニD-sub15ピン メス 勘合ネジ：インチ) SNMPトラップ送信機能（電源監視、ファン監視、入出力キャリア監視、レファレンス監視） 切替イベント保存機能 禁止クロスポイント設定機能 シーケンシャル機能 チェンジオーバー機能 基板増設によるチャンネル数の拡張が可能（最大 16 入力 16 出力） 入出力基板のみ稼働中交換可能 |
| 電源 | AC 90 V ～ AC 250 V 50 Hz ・ 60 Hz |
| 消費電力 | 35 W |
| 質量 | 約3.7 kg |
| 動作温湿度範囲 | 0 ℃ ～ 40 ℃ 20 % RH ～ 90 % RH (但し結露無きこと) |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 % RH ～ 90 % RH (但し結露無きこと) |
| 外形寸法 | 幅 422 mm 高さ44 mm 奥行230 mm (突起物を含まず) |
| 付属品 | EIA19型ラックマウント金具 1組(1U)、 国内専用電源ケーブル(3P-3SL)ロック機構付き 2本、 電源3P-2P変換プラグ 2個 |
| 発売開始年月 | 2022年7月 |
スイッチャー操作用 接点－シリアルインターフェース
仕様変更品
-
ISA-U1616/161216入力12出力
12G-SDIマトリックススイッチャー
税抜価格 820,000円 -
ISA-U1616/121612入力16出力
12G-SDIマトリックススイッチャー
税抜価格 800,000円 -
ISA-U1616/160816入力8出力
12G-SDIマトリックススイッチャー
税抜価格 760,000円 -
ISA-U1616/121212入力12出力
12G-SDIマトリックススイッチャー
税抜価格 740,000円 -
ISA-U1616/08088入力8出力
12G-SDIマトリックススイッチャー
税抜価格 600,000円 -
ISA-U1616/04044入力4出力
12G-SDIマトリックススイッチャー
税抜価格 460,000円
仕様変更品価格一覧表
| 型番 | 入力系統数 (入力ボード数) | 出力系統数 （出力ボード数） | 税抜価格 |
|---|---|---|---|
| ISA-U1616/1612 | 16(4) | 12(3) | 820,000円 |
| ISA-U1616/1608 | 16(4) | 8(2) | 760,000円 |
| ISA-U1616/1604 | 16(4) | 4(1) | 700,000円 |
| ISA-U1616/1216 | 12(3) | 16(4) | 800,000円 |
| ISA-U1616/1212 | 12(3) | 12(3) | 740,000円 |
| ISA-U1616/1208 | 12(3) | 8(2) | 680,000円 |
| ISA-U1616/1204 | 12(3) | 4(1) | 620,000円 |
| ISA-U1616/0816 | 8(2) | 16(4) | 720,000円 |
| ISA-U1616/0812 | 8(2) | 12(3) | 660,000円 |
| ISA-U1616/0808 | 8(2) | 8(2) | 600,000円 |
| ISA-U1616/0804 | 8(2) | 4(1) | 540,000円 |
| ISA-U1616/0416 | 4(1) | 16(4) | 640,000円 |
| ISA-U1616/0412 | 4(1) | 12(3) | 580,000円 |
| ISA-U1616/0408 | 4(1) | 8(2) | 520,000円 |
| ISA-U1616/0404 | 4(1) | 4(1) | 460,000円 |
