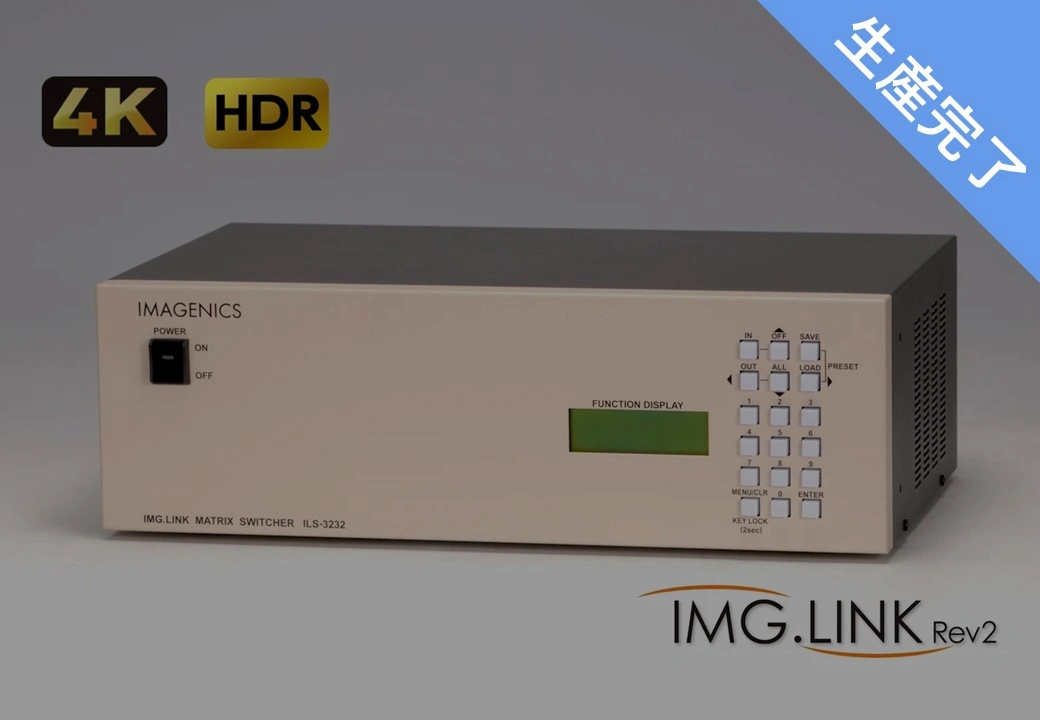

ILS-3232IMG.LINK マトリックススイッチャー
980,000円(税抜価格 )
入出力スロットボード対応 IMG.LINK(Rev1, Rev2 両対応)スイッチャー
ILS-3232は、弊社オリジナルHDMI(DVI)信号の同軸転送規格である、IMG.Link 信号(Rev1, Rev2 両対応)の32入力x32 出力のマトリックス型スイッチャーです。
弊社製IMG.Link 送受信器を使用することにより、IMG.Link 信号の切替ができ、FS搭載の受信機CRO-URS2Aの使用により高速切替を実現します。
入出力ボードを必要ch数に応じて柔軟に構成可変が可能です。LAN およびRS-232C通信による外部制御コントロールにも対応します。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- IMG.Link対応製品です。
- 入出力側共に最大長210m(L-7CHD使用時)までの同軸ケーブルに対応できます。
- 入出力数は、4系統単位で構成可能です。
例:
ILS-3232/3216(32入力16出力仕様) 標準価格:820,000円
ILS-3232/2424(24入力24出力仕様) 標準価格:820,000円
ILS-3232/2416(24入力16出力仕様) 標準価格:740,000円
※背面写真等は「オプション・関連製品(別売品)」タブ内をご覧ください - 機能設定用のLCDディスプレイを装備しています。
- ボタン操作により、入力信号有無状態や入出力間のクロスポイント状態を確認することができます。
- 電源を切っても最後に選択された入力番号やキーロック状態が、半永久的にバックアップされます。
- PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能です。
※IMG.Link 信号のRS-232C 通信は、選択されている送信器側から受信器側への一斉同報通信(片側同時通行)のみとなります。
非選択の送信器からのRS-232C 通信は受信器側へは届きません。
※本機とIMG.Link送信器(CRO-UIL2AT、DCE-U1TXなど)を組み合わせてご使用いただく際は、必ず送信器のEDID設定を内蔵データ(エミュレーション機能)で
ご使用ください。詳しくは各機器の取扱説明書をご参照ください。
非選択の送信器からのRS-232C 通信は受信器側へは届きません。
※本機とIMG.Link送信器(CRO-UIL2AT、DCE-U1TXなど)を組み合わせてご使用いただく際は、必ず送信器のEDID設定を内蔵データ(エミュレーション機能)で
ご使用ください。詳しくは各機器の取扱説明書をご参照ください。
入力デジタルシリアル 映像信号 |
オリジナル再エンコード方式によるデジタルシリアル信号 32 系統 1.0 Vp-p 75 Ω BNCx32 オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps) オリジナル双方向通信リンク機能 |
---|---|
出力デジタルシリアル 映像信号 |
オリジナル再エンコード方式によるデジタルシリアル信号 32 系統 1.0 Vp-p 75 Ω BNCx32 オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps) オリジナル双方向通信リンク機能 |
同軸伝送距離 | L-7CHD:210m、 L-5CFB:110m、 L-5C2V:60m、 L-3CFB:60m、L-3C2V:30m (設置環境等により距離が短くなる場合があります) |
外部制御機能 | 10BASE-T, 100BASE-TX RJ-45 1 系統 UDP/IP, TCP/IP, ブラウザ制御に対応 RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統 ボーレート :2,400, 4,800, 9,600(初期値), 19,200, 38,400 bps をメニュー設定から選択可能 フロー制御 :フロー制御あり・なし をメニュー設定から選択可能 通信フォーマット :データ8 ビット、1 ストップビット、パリティ無し(変更不可) |
その他機能 | フロントキーロック機能 入力検出表示機能 プリセットメモリーおよび最終状態のバックアップ機能(半永久) 温度感応型の内部FAN 速度制御および回転異常アラームの表示・通知機能 ほか |
注意事項 | 本機とIMG.Link送信器(CRO-DCE15ATX、DCE-H1TX、DCE-112TXなど)を組み合わせてご使用いただく際は、必ず送信器のEDID設定を内蔵データ(エミュレーション機能)でご使用ください。 詳しくは各機器の取扱説明書をご参照ください。 |
電源 | AC 90 V ~ AC 250 V |
消費電力 | 45 W(最大) |
質量 | 約6.5 kg |
外形寸法 | 幅422 mm×高さ132 mm×奥行250 mm (突起物を含まず) |
付属品 | 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本 電源スイッチカバー 1 個 EIA19 型 3U ラックマウント金具1 組 |
販売開始年月 | 2015年12月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
スイッチャー操作用 接点-シリアルインターフェース
仕様変更品
-
ILS-3232/3216
32入力16出力IMG.Linkマトリックススイッチャー
税抜価格820,000円
-
ILS-3232/2424
24入力24出力IMG.Linkマトリックススイッチャー
税抜価格820,000円
-
ILS-3232/2416
24入力16出力IMG.Linkマトリックススイッチャー
税抜価格740,000円
