2025年6月発売

HS-U42 12G-SDI(6G/3G/HD)セレクター

160,000円（税抜価格）

映像音響用語集

信号検知によるCH自動切替や任意CHシーケンシャルに対応した 12G-SDIセレクター

HS-U42 は、SMPTE 規格に準拠した12G-SDI(6G/3G/HD)信号の 4x2 (2出力各2分配)の信号セレクターです。
通常のスイッチ動作、SDI映像信号検知による入力CH自動切替や任意CHのシーケンシャルも対応します。

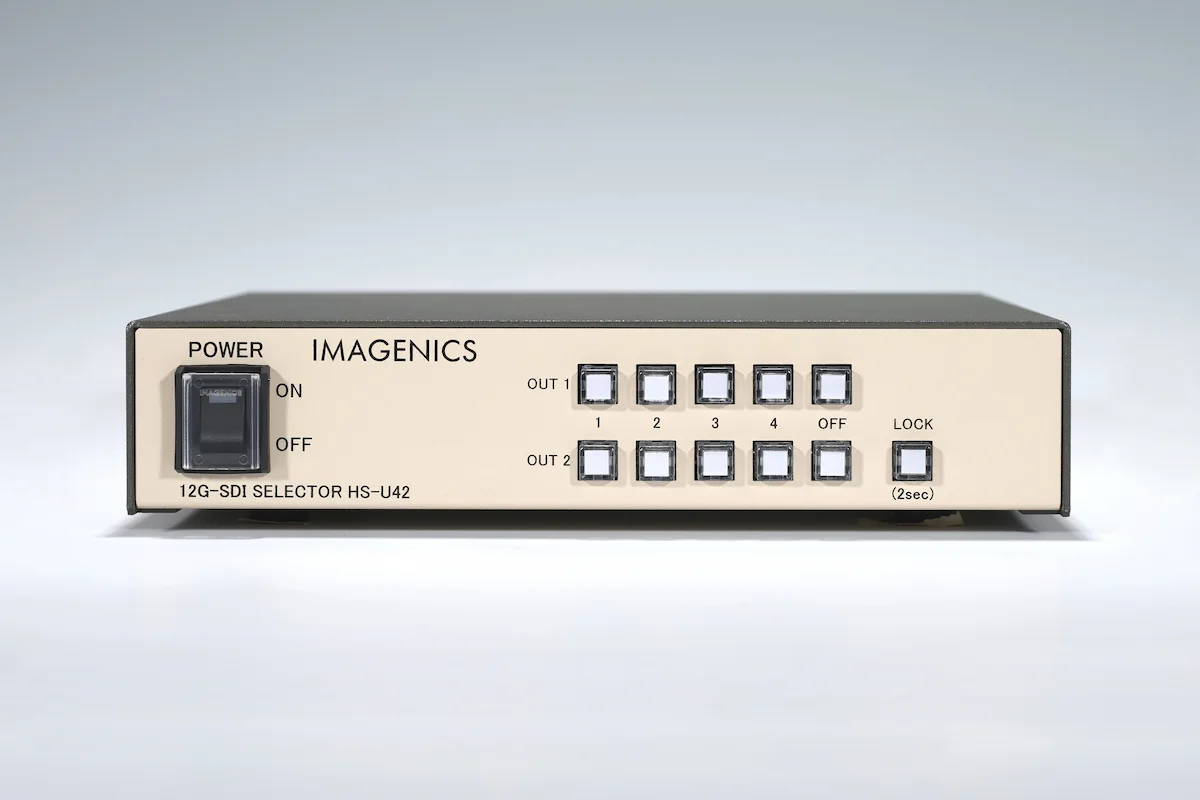

本体手動切替と併用して、LAN、RS-232C とパラレル接点方式による外部制御が可能。

製品について

製品仕様

ダウンロード

関連製品 / オプション

製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）

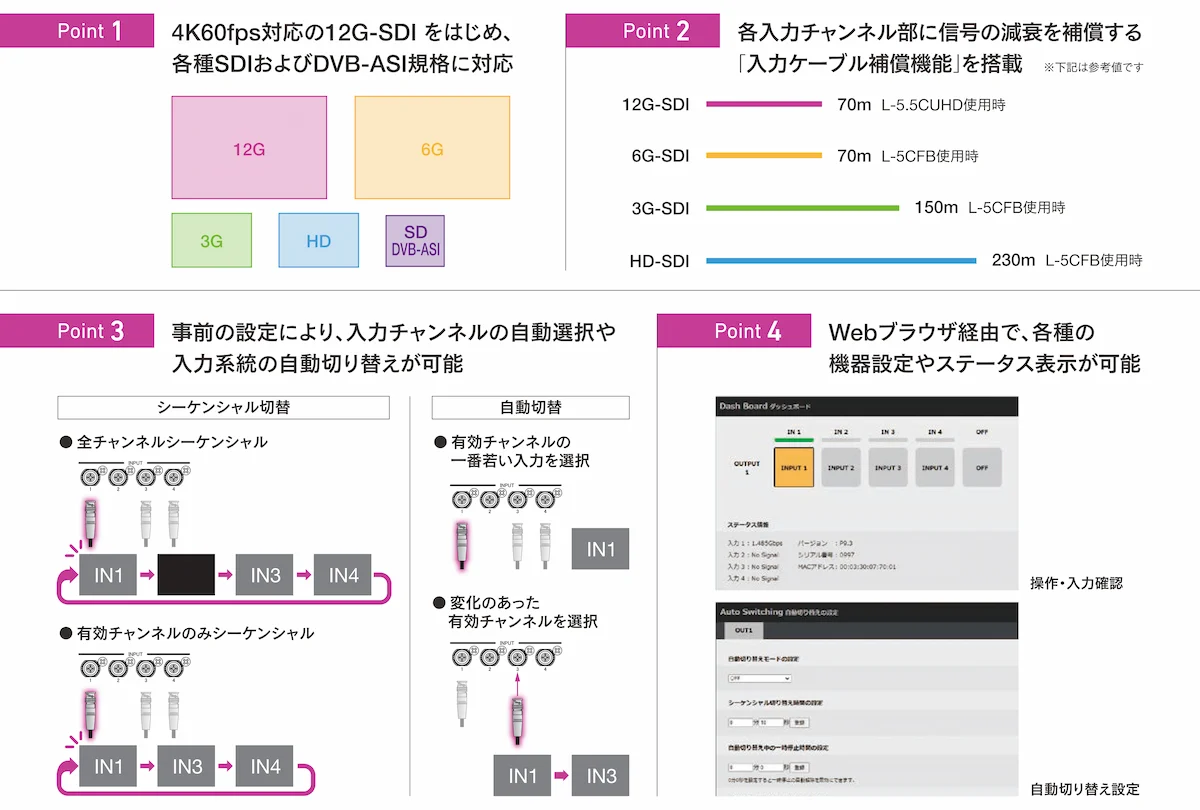

12G-SDI/6G-SDI（SMPTE ST 2082-1/2081-1）、3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。
全入力端子に全自動ケーブルイコライザーによる信号補償を装備。
12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて70 mまで自動補償
6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて70 mまで自動補償
3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて150 mまで自動補償
HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて230 mまで自動補償
SD-SDI(パソロジカル信号)入力時L-5C2V同軸ケーブルにて370 mまで自動補償
SDI映像信号検知による、入力信号のある一番小さいチャンネル番号への自動切替や、後挿し優先、
指定時間での任意CHシーケンシャル切替が可能。
本体設定はブラウザ/外部制御での設定の他、本体ボタンのショートカットによる適用が可能。
本体手動切替と併用して、LAN、RS-232C とパラレル接点方式による外部制御が可能、
また、WEBブラウザ画面UIによる操作設定やステータス確認が可能。
EIA19型ラックマウント1U横幅ハーフサイズ。(ラックマウント金具MK-100別売)

付属の電源ケーブルはロック機構付

ラックマウント金具MK-100別売

本製品のラックマウント金具について

わたしたちの製品について

対応規格	SMPTE ST 2082-1準拠 (12G-SDI) SMPTE ST 2081-1準拠 (6G-SDI) SMPTE ST 424準拠 (3G-SDI) SMPTE ST 292-1準拠 (HD-SDI) SMPTE ST 259-C準拠 (SD-SDI) DVB-ASI準拠 (270Mb/s)
入力信号	0.8 V(p-p)、75 Ω、BNC 4 系統
出力信号	0.8 V(p-p)、75 Ω、BNC 2 系統 2分配
信号補償距離	12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて70 mまで自動補償 6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて70 mまで自動補償 3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて150 mまで自動補償 HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて230 mまで自動補償 SD-SDI(パソロジカル信号)入力時L-5C2V同軸ケーブルにて370 mまで自動補償 ※SDI信号補償距離は弊社標準信号発生器及び性能劣化の無い同軸ケーブルによる評価値を補償値としています。

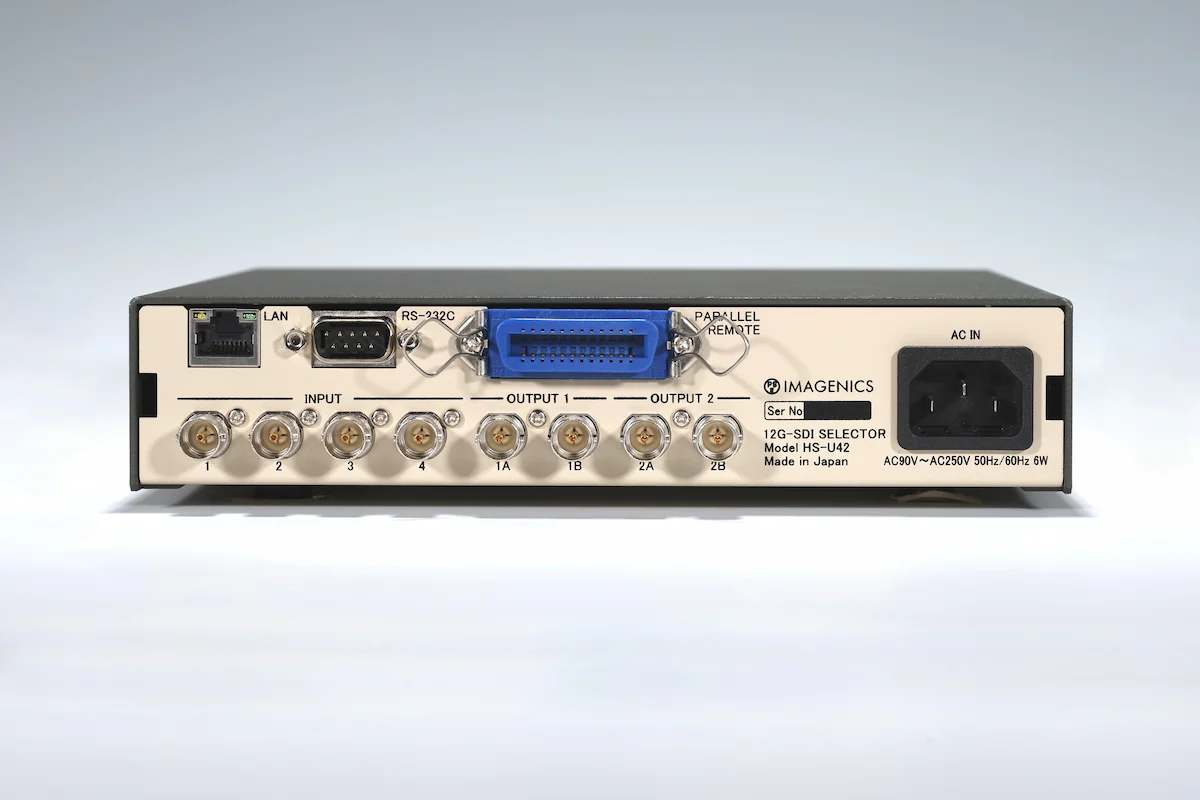

外部制御	RS-232C(Dsub9 ピンプラグ) 1 系統、パラレル接点(アンフェノール 24 ピンレセプタクル) 1 系統、 10Base-T/100Base-TX(RJ-45) 1 系統
その他機能	自動切り替え機能、Webブラウザによる制御、ステータス表示機能など
電源電圧	AC 90 V ～ AC 250 V 50 Hz ・ 60 Hz
消費電力	6 W(最大)
動作温湿度範囲	0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH（ただし結露なきこと）
保存温湿度範囲	-20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH（ただし結露なきこと）
質量	約1.8 kg
外形寸法	幅 210 mm × 高さ 44 mm × 奥行き 230 mm （突起物含まず）
付属品	国内専用電源ケーブル(3P-3SL)ロック機構付き 1本、電源3P-2P変換プラグ 1個
販売開始年月	2025年6月

備考:ラックマウントには、別売ラックマウント金具(MK-100)が必要です。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
