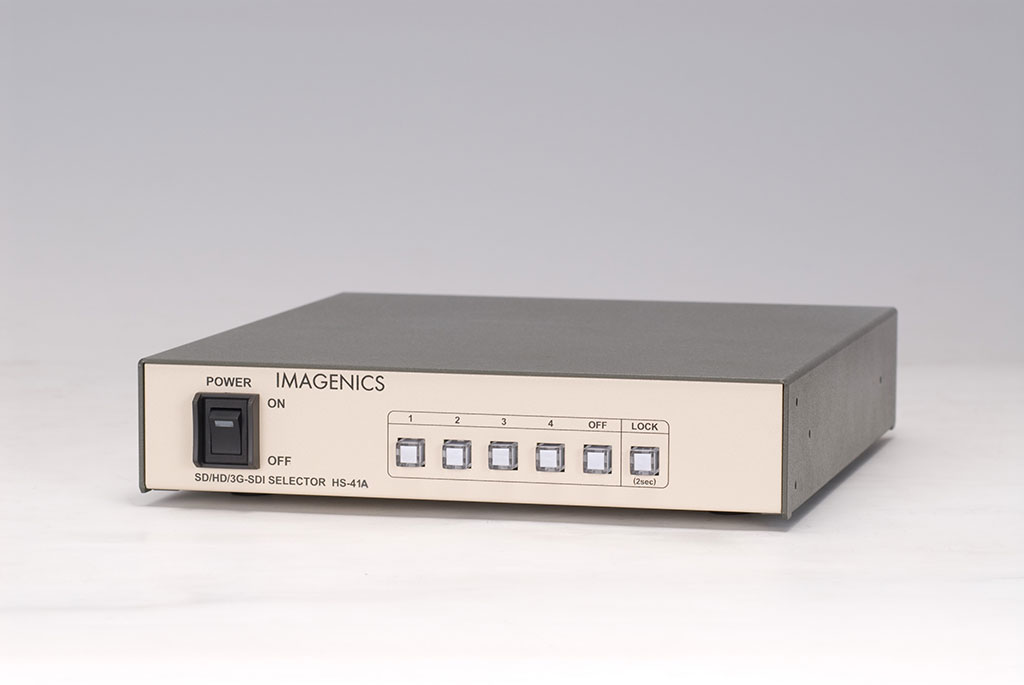

HS-41A4入力1出力
SD/HD/3G-SDI 信号セレクター
120,000円(税抜価格 )
外部同期・電源冗長化・アラームを省いたシンプルな3G/HD/SD-SDIセレクター
HS-41A は、SMPTE 規格に準拠した3G/HD/SD-SDI 信号の4x1(2 分配出力)の信号セレクターです。
通常のスイッチ動作の他、オートスキャンモードを装備しており、自動で有効な入力信号のある番号へ切り替えることもできます。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。
- 全入力端子に全自動ケーブルイコライザーを装備。
- 有効なSDI信号がある入力番号を、自動で選択切り替えするオートスキャン動作モードを装備。
- 本体手動切替と併用して、RS-232C とパラレル接点方式による外部制御が可能。

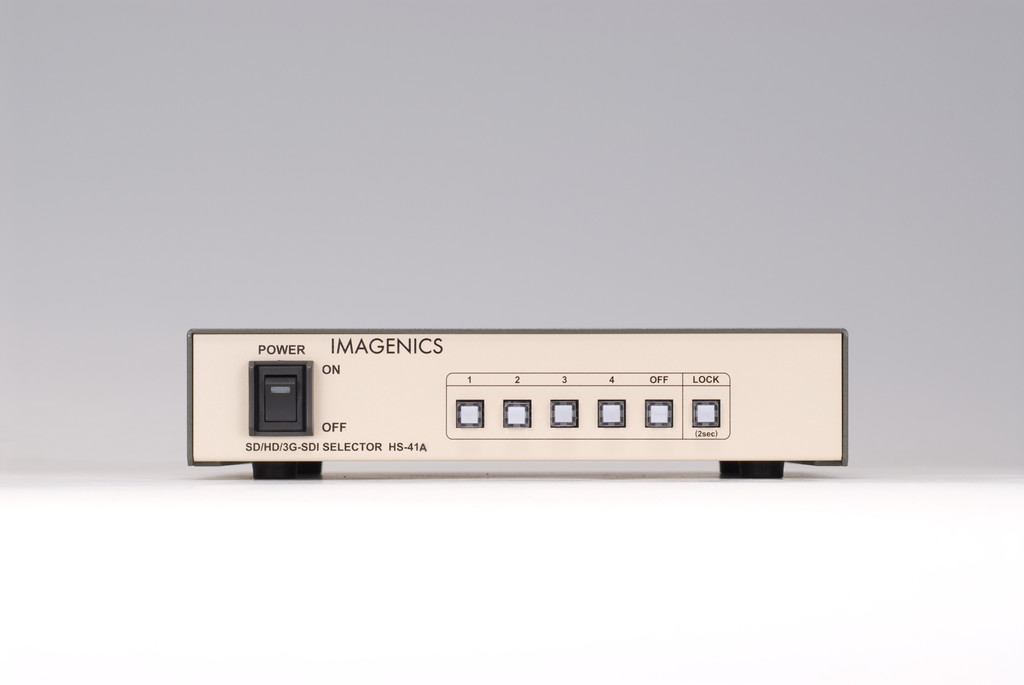

- フロントスイッチ操作側と、パラレル接点操作側の独立したキーロック機能。
- EIA19型ラックマウント1U横幅ハーフサイズ。(ラックマウント金具MK-100別売)
対応規格 | SMPTE424M (SMPTE ST 424, 3G-SDI 系)、SMPTE292M(HD-SDI 系)、 SMPTE259M-C(SD-SDI 系)、DVB-ASI 各準拠 |
|
---|---|---|
入力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統 (BNC) | |
出力信号 | NRZI/NRZ信号 0.8 V(p-p) 75 Ω 1 系統 2 分配(BNC) | |
信号補償距離 | 3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100 mまで自動補償 HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて150 mまで自動補償 SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて250 mまで自動補償 |
|

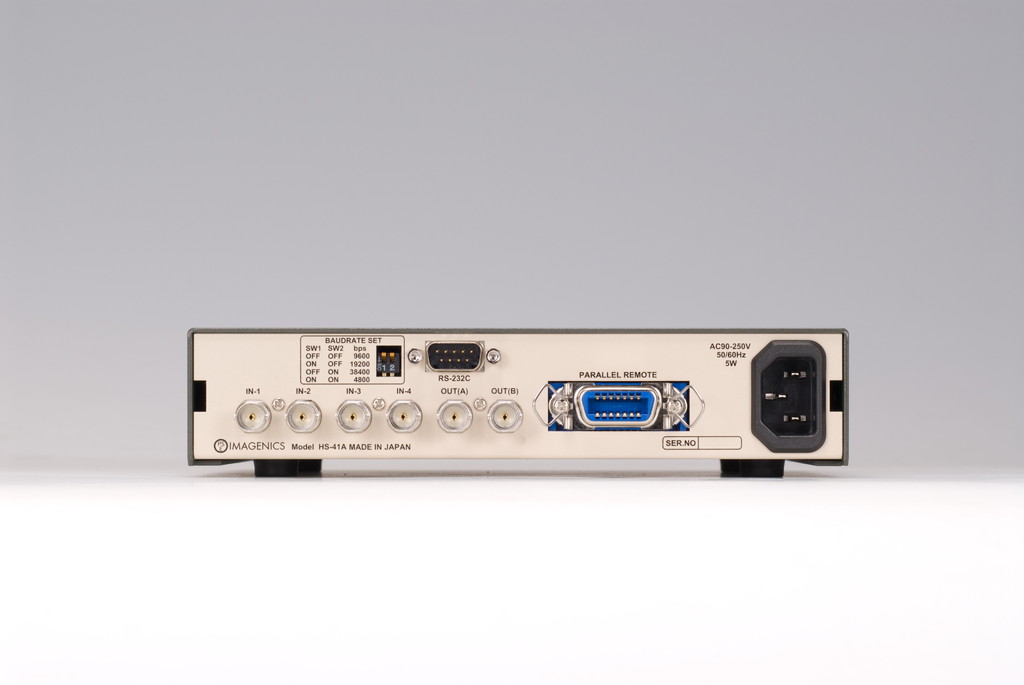

外部制御 | RS-232C | RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統 ボーレート: 4,800, 9,600(初期値), 19,200, 38,400 bps から背面DIP-SW にて選択可能 フロー制御: フロー制御無し(変更不可) 通信フォーマット: データ8 ビット、1 ストップビット、パリティ無し(変更不可) |
パラレル リモート |
アンフェノール14 ピン (メス) 1 系統 フロント全スイッチと同等接点制御 オープンコレクタによるタリー出力対応 最長20 m までの延長可能 |
|
その他の機能 | フロント・パラレルリモート独立キーロック機能 入力検出表示機能、最終状態のバックアップ機能(半永久) 入力映像検出による自動選択(オートスキャンモード)機能 ほか |
|
電源 | AC 100 V ~ AC 250 V 50 Hz・60 Hz | |
消費電力 | 5 W (最大) | |
質量 | 約2.2 kg | |
外形寸法 | 幅210mm × 高さ44 mm × 奥行230 mm (突起物を除く) | |
付属品 | 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本 電源スイッチカバー 1 個 |
|
販売開始年月 | 2016年9月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
