HEV-U414K HDMIビューワ

480,000円（税抜価格）

映像音響用語集

デジタルの映像信号は解像度によって伸ばせるケーブル長がことなります。そのままでは短い距離しか接続できない機器も補償機能を備えた機器を入れることにより長いケーブルを使用することが可能になります。
4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として　4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
著作権で保護された映像コンテンツを保護するための暗号化技術
HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

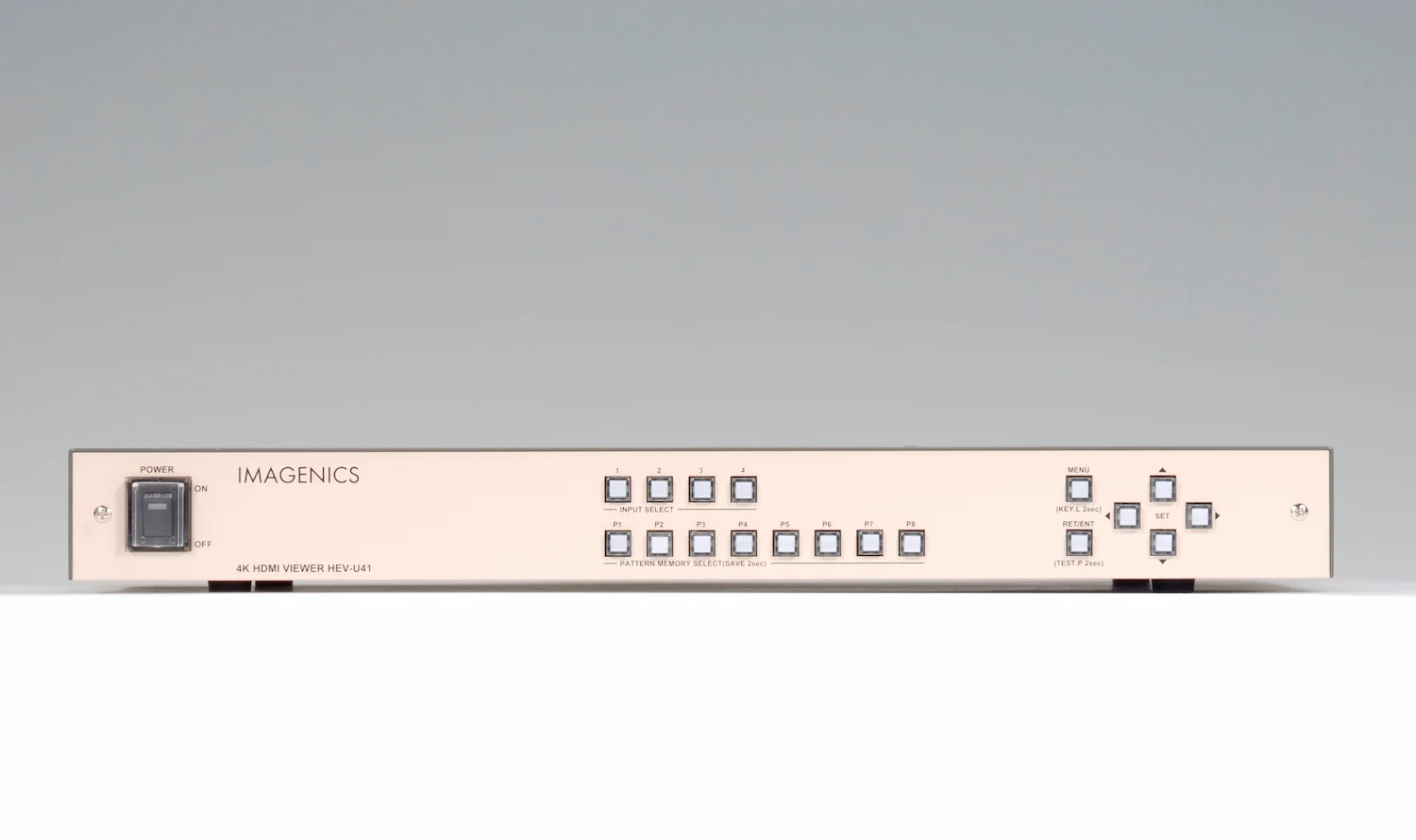

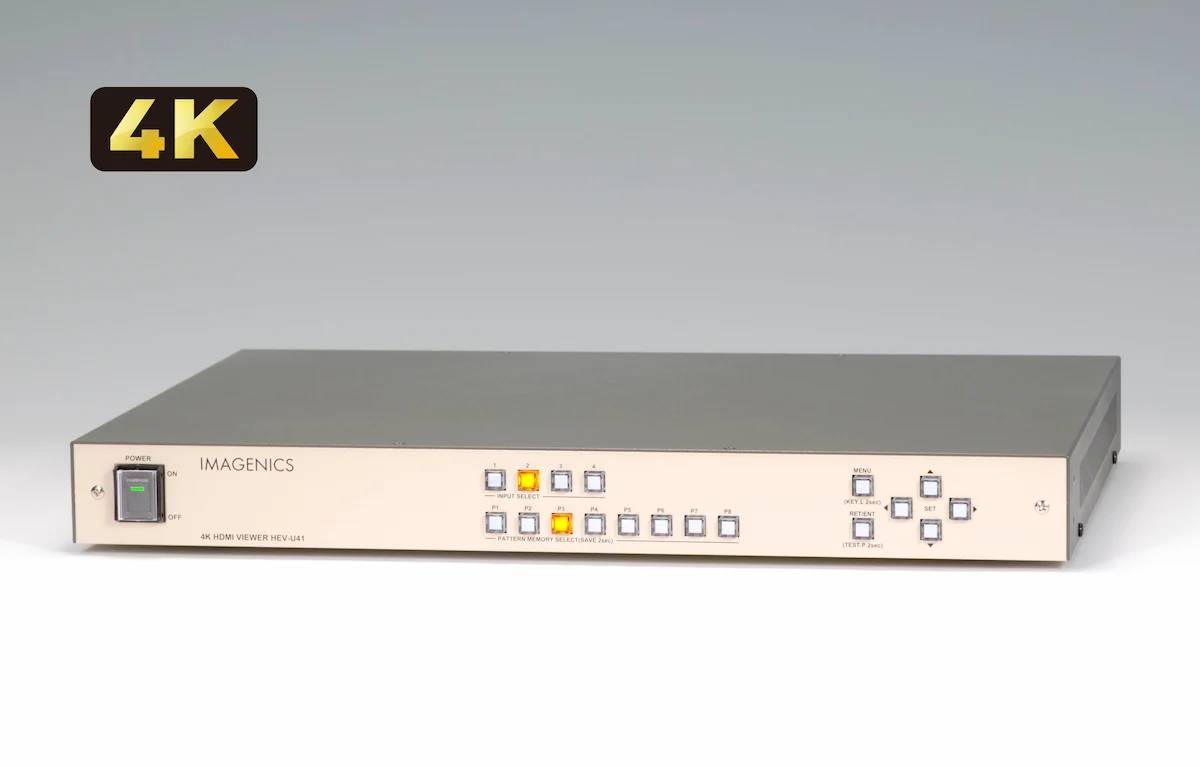

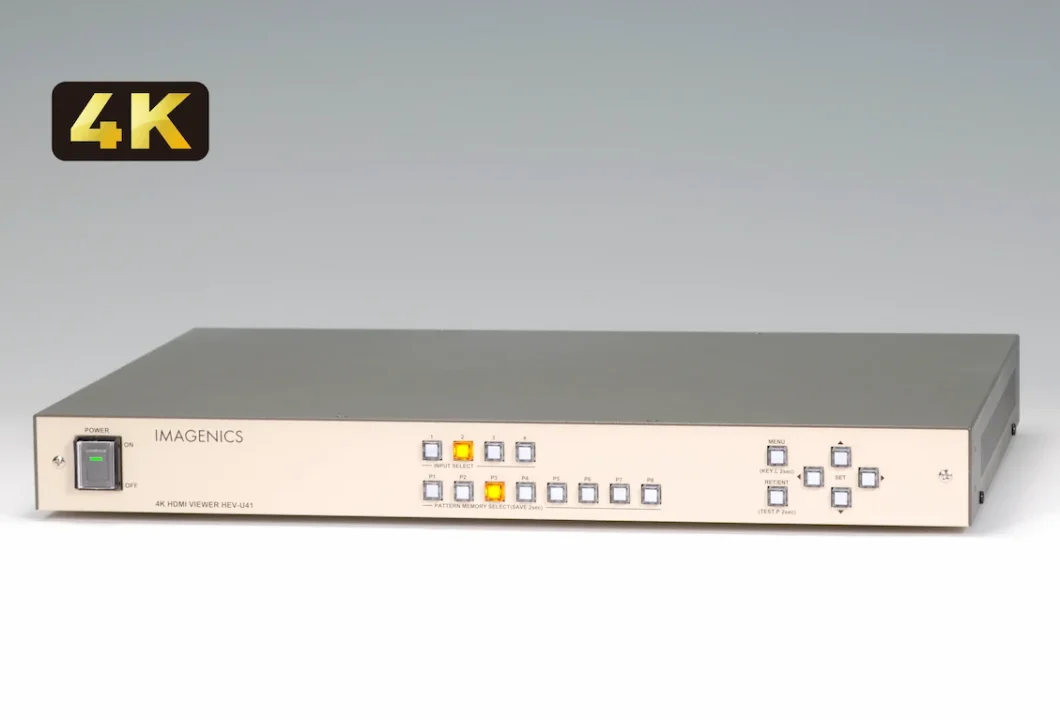

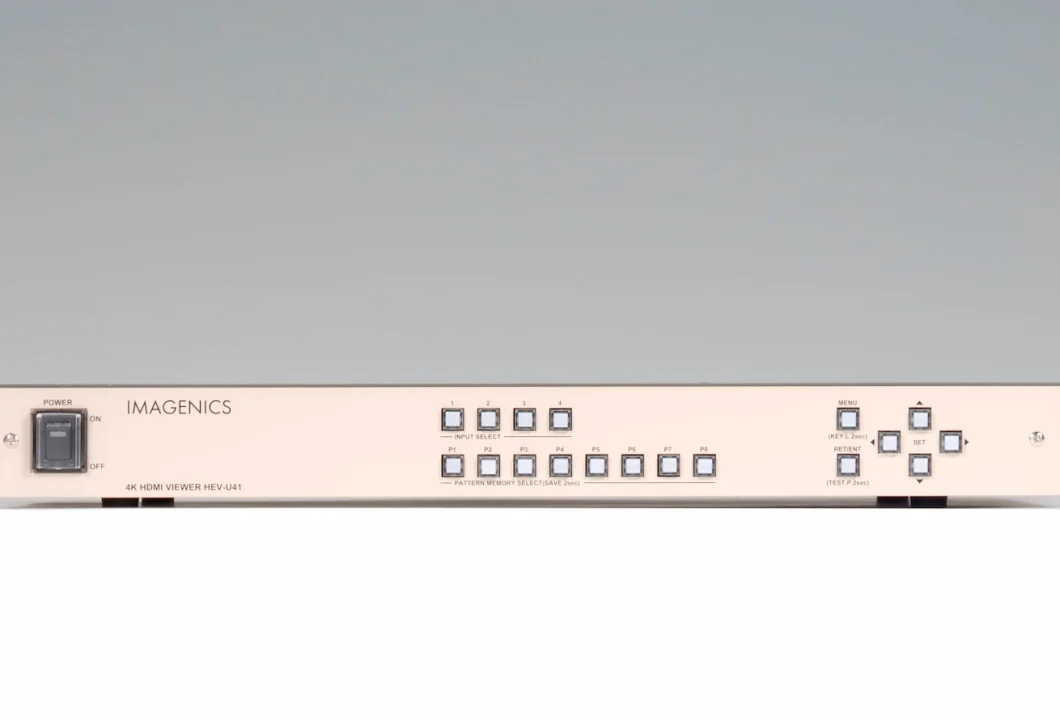

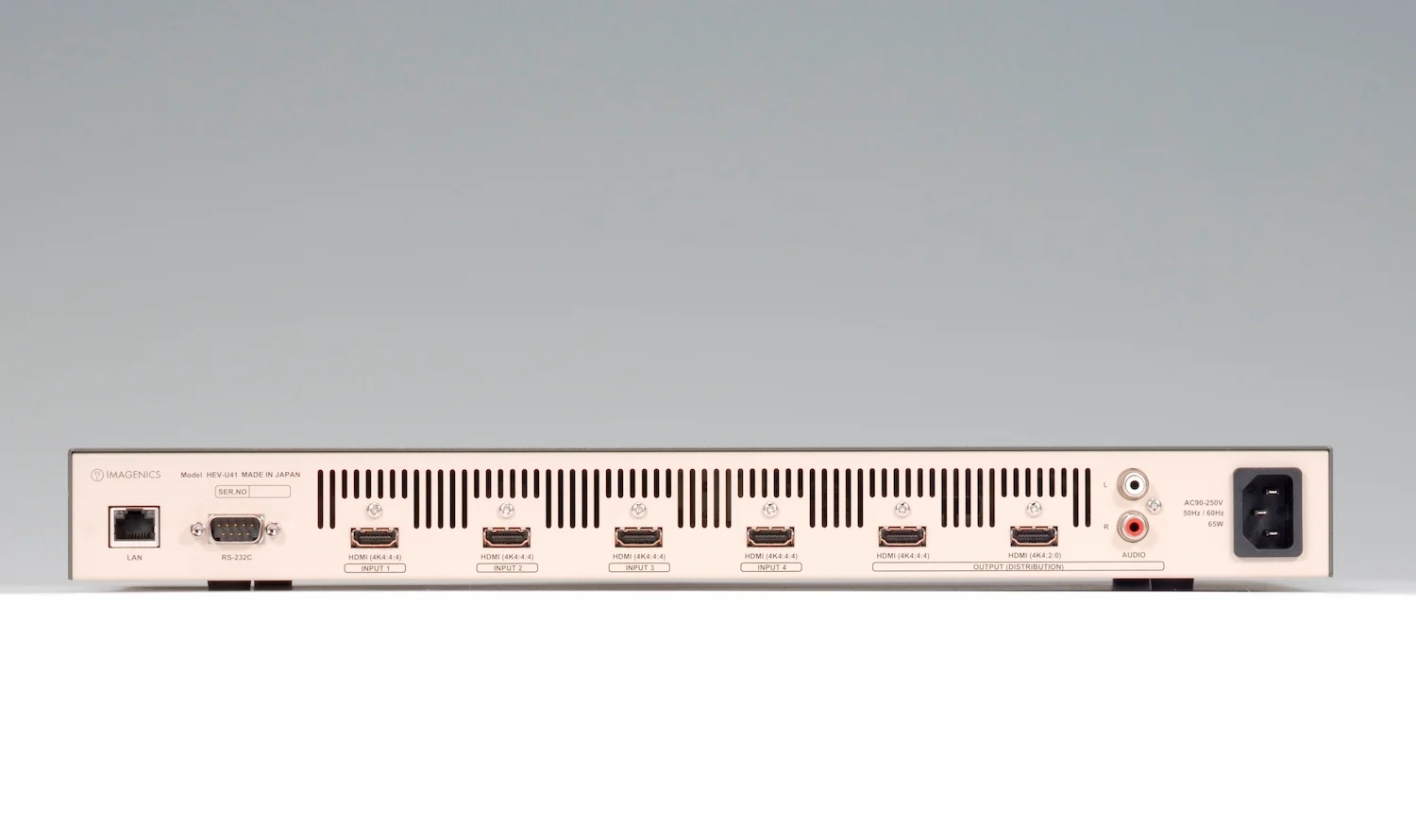

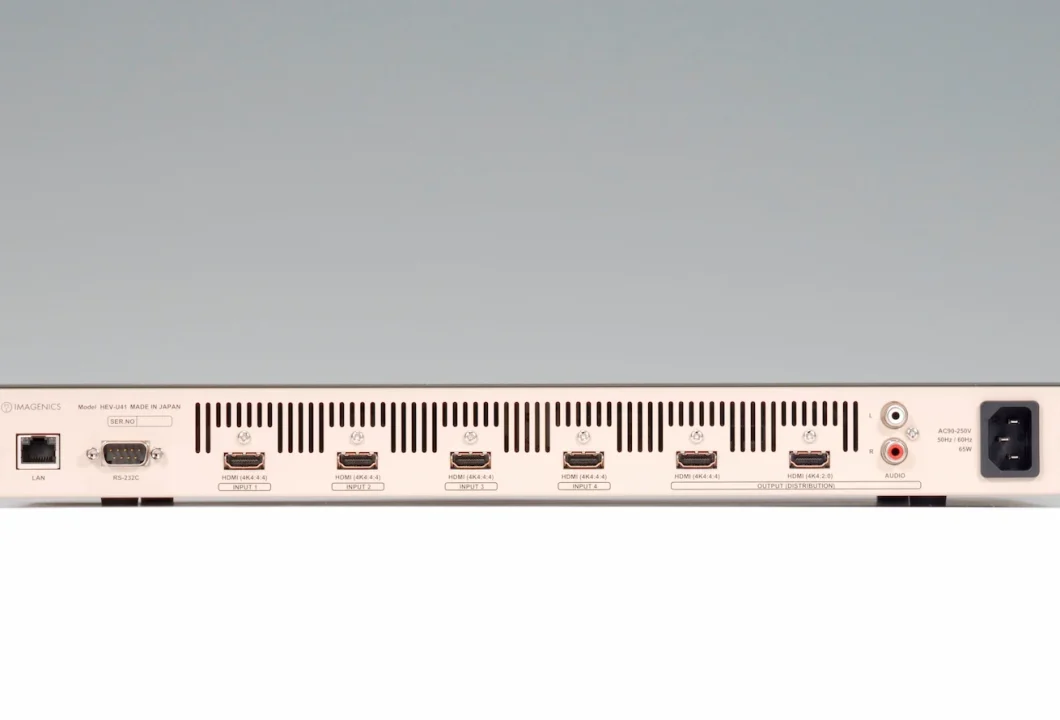

4Kフルスペック対応レイアウトフリー画面合成が可能な4K HDMI 4入力ビューワ

HEV-U41は、4 系統の4K HDMI 信号（4K60P/4:4:4 18Gbps)をマルチビュー合成して4K HDMI 信号へ変換出力することが可能な信号変換器です。
全入力に4K 対応アップダウンスキャンコンバータを内蔵、マルチビュー合成のレイアウトは任意サイズ／任意配置でフロントキーに8 種類まで割り当てることができます。
また、これらのレイアウト切り替えの際も黒画面を挟むことなく完全シームレスで切り替えることが可能です。

製品について

製品仕様

ダウンロード

わたしたちの製品について

入力信号部
4K信号方式	TMDSクロック：25 MHz ～ 297 MHz ピクセルクロック：25 MHz ～ 594 MHz データレート：0.75～ 17.8 Gbps HDCP：1.4/2.2 対応解像度：4K60p4:4:4 24bit、4K60p4:2:2 24bit、4K60p4:2:0 24bit、4K30p4:4:4 24bitなど ※DeepColorには非対応
HDMI信号	TMDSクロック～ 297 MHz、データレート～ 17.8 Gbps 　4 系統(HDMI-A × 4) 4K60P(4:4:4)対応　HDCP 2.2 / 1.4 対応
映像	ピクセルクロック 25 MHz ～ 594 MHz 水平周波数～ 135kHz 垂直周波数～ 120Hz VGA～WQXGA(Reduced Branking)、480P 720P 1080i 1080P、4K
音声	48 kHz 8 チャンネル LPCM
ケーブル長	PC(VESA), D5など 6 Gbps までの映像～ 30 m 4K30, 60(420)など10.2 Gbps までの映像～ 20 m 4K60(422,444)など18 Gbps までの映像～ 10 m ※弊社製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます
出力信号部
HDMI信号	TMDSクロック～ 297 MHz、データレート～ 17.8 Gbps 1 系統(HDMI-A × 1) 4K60P(4:4:4)対応 TMDSクロック～ 297 MHz、データレート～ 8.9 Gbps 1 系統(HDMI-A × 1) 4K60P(4:2:0)対応 HDCP 2.2 / 1.4 対応
映像	ピクセルクロック 25 MHz ～ 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択) 720 x 480(CEA-861F) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861F) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080P/i(CEA-861F) 1,920 x 1,200(ReducedBlanking) 2,048 x 1,080 2,048 x 1152(ReducedBlanking) 3,840 x 2,160(CEA-861F)2560×1440(Reduced Branking) 2560×1600(Reduced Branking) 4,096 x 2,160(CEA-861F)
音声	48 kHz 8 チャンネル LPCM
	※映像/音声とも 2 系統、同一出力解像度の分配出力となります。ただし出力解像度が4Kのみ 1 系統を1080Pにダウンコンバート出力することが可能です。
アナログ音声出力	－10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2)
映像量子化	デジタルRGB(YCBCR)信号各8ビット
遅延時間	映像 1 ～ 2 フレーム音声 1.5 フレーム
外部制御機能	LAN ：10BASET-T 100BASE-TX(自動判定) 1 系統(RJ45 × 1) RS-232 ：全二重 1 系統(Dsub9ピン × 1) 9,600 bps 19,200 bps 38,400 bps(8 BIT ストップビット 1 パリティ無し)
メモリー機能	入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ64種制御可能)。電源OFF時のバックアップ寿命は半永久です。
その他付加機能	水平垂直アスペクト比調整、任意位置拡大縮小ズーム、トリミング機能、ボーダー付き表示、調整画面オンスクリーン表示、タイトル文字表示(16文字2段、英数字と一部記号等)、音声ピークメータ表示、シームレス切替え、内蔵テストパターン信号出力(複合パターン・ゼブラ動画・1kHz音声付)、音声任意レベルミキシングおよび連動スイッチャー選択機能、FANアラーム通知機能、ほか。
電源 / 消費電力	AC 100V ～ AC 240V 50Hz・60Hz/65W (最大)
外形寸法 / 質量	幅422mm 高さ44mm 奥行300mm (突起物を除く)　/　約4.0kg
付属品	EIA 19型 1U ラックマウント金具 1組　国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1本 HDMI コネクタ抜け止め金具(CL-1) 6個
販売開始年月	2019年2月
