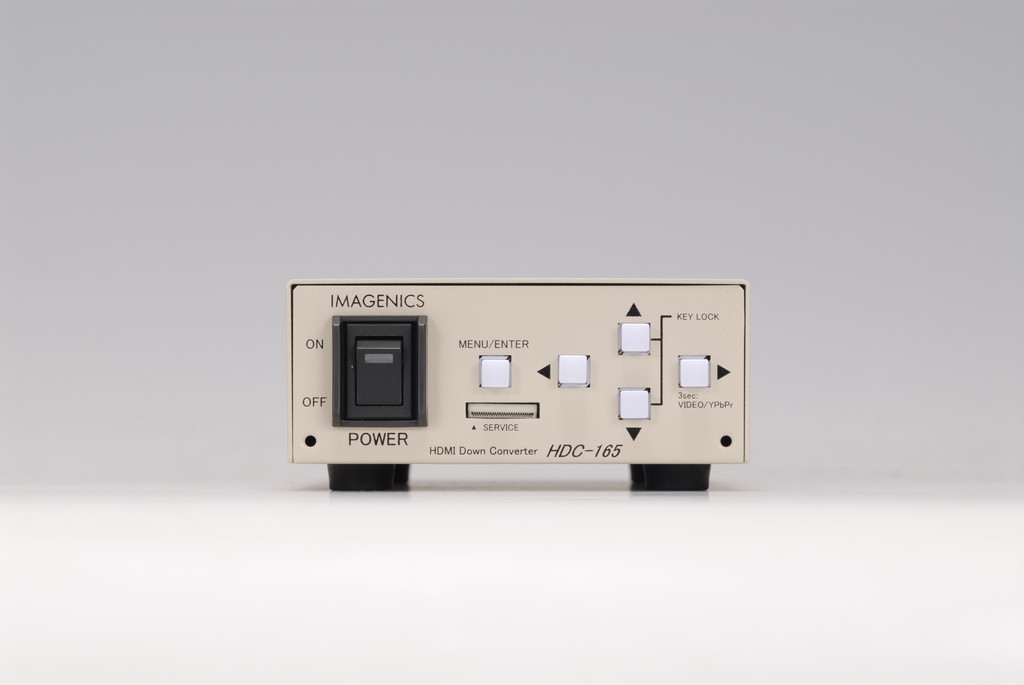

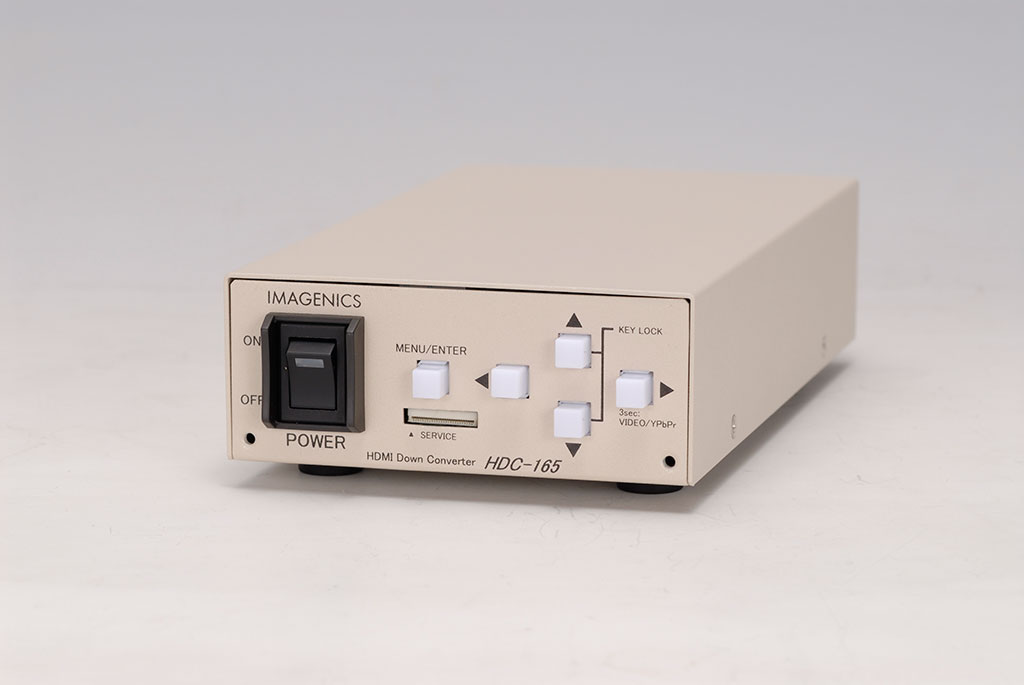

HDC-165HDMI (DVI)ダウンコンバーター
100,000円（税抜価格 ）
DVI/HDMI信号をビデオ/YPbPr信号へD/A変換可能なダウンコンバーター
HDC-165 はHDMI およびDVI 信号をコンポジットビデオ信号またはコンポーネントビデオ信号に変換するダウンコンバーターです。
HDMI 信号の場合はエンベデッドされた音声信号をアナログ出力することができます。
ビデオ信号にID-1信号を重畳することができるので、対応モニタであればワイド切り替えが自動で行えます。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- コンポジットビデオ出力は480i出力し、コンポーネント出力は480 i/p、720 p、1080 iのいずれかを選択して出力します。
- HDMI 入力に音声がエンベデッドされている場合は、アナログ出力することができます。
- オンスクリーンメニューによりインフォメーションの表示や各種設定ができます。
- コンポジットビデオ信号あるいはコンポーネント信号480(i/p)にID-1 信号を重畳することができるので、対応モニターであればワイド切り替えが自動で行えます。
- プリセットデータによるEDIDエミュレーション機能を搭載。
- 70 % ～ 200 %の範囲でのズーム機能、画像位置のシフト機能を備え。
わたしたちの製品について
| 映像入力 | HDMI/DVI信号 | TMDS 25 MHｚ ～ 165 MHz 24 bit (VGA@60 ～ UXGA@60, WUXGA@60RB, 2048×1152@60RB および D1～D5 の信号) 、 HDMI Type A19 ピンコネクタ 1 系統(※1)(※2) |
|---|---|---|
| 映像出力 | コンポジット | 1.0 V(p-p)、75 Ω、NTSC 規格、RCA ピンジャック 1 系統(※3) |
| コンポーネント | 出力レベル ： Y : 1.0 V(p-p)、Pb(Cb)・Pr(Cr) : 0.7 V(p-p) 75 Ω 出力フォーマット ： 480i・480p・1080i・720p、RCA ピンジャック 1 系統(※3) |
|
| 映像入出力間遅延 | 約33ms～66ms | |
| 音声入力 | リニア PCM ：32 kHz ～ 48 kHz、16 bit ～ 24 bit | |
| 音声出力 | 音声出力端子 ：ステレオ不平衡、RCA ピンジャック 1 系統 最大出力レベル ：2.1 V(rms) (+8.7 dBu) 音声量子化 ：入力信号に準ずる 周波数特性 ：30 Hz ～ 20 kHz -1 dB ～ +1 dB クロストーク ：75 dB 以上(L-R 間) S/N 比 ：80 dB 以上 歪率 ：0.015 % 以下(-10 dBu 1 kHz、fs = 48 kHz) |
|
| その他 | EDID エミュレーション機能、ズーム機能およびシフト機能(※4)(※5)、オンスクリーンメニュー表示、 バックアップメモリ | |
| 電源/消費電力 | AC 90 V ～ AC 250 V 50 Hz・60 Hz | |
| 質量 | 約650g | |
| 外形寸法 | 幅 100 mm × 高さ 40 mm × 奥行 180 mm (突起物含まず)(※6)(※7) | |
| 付属品 | 国内専用電源コードロック機構付き(3P-3SL)、電源スイッチカバー 1 個、 HDMI ケーブル抜け止め用クランプ 1 個、電源 3P-2P 変換アダプタ 1 個 | |
| 販売開始年月 | 2016年11月 | |
- 著作権保護された信号(HDCP)には対応しておりません。
- 本機には入力部のケーブル補償機能がありませんので、弊社 HDMI(HDP-HDP)ケーブルで 5m まで、
弊社 DVI(DVIP-DVIP)ケーブ ルで 10m までの範囲でご使用ください。
それ以上の場合は、弊社ケーブル補償器などと、組み合わせてご使用いただくことを推奨いた します。 - コンポジット信号(VIDEO)およびコンポーネント信号(Y)のコネクタは共用です。
- 70 % ～ 200 % のズームに対応しています。
- シフトはズーム時のみ可能です。トリミングには対応しておりません。
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
