2026年11月発売
HCS-624K HDMIスイッチャー (CAT5e/6送信器・コマンド出力機能内蔵)
360,000円（税抜価格 ）
-
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
-
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
-
著作権で保護された映像コンテンツを保護するための暗号化技術
-
-
-
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、
電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

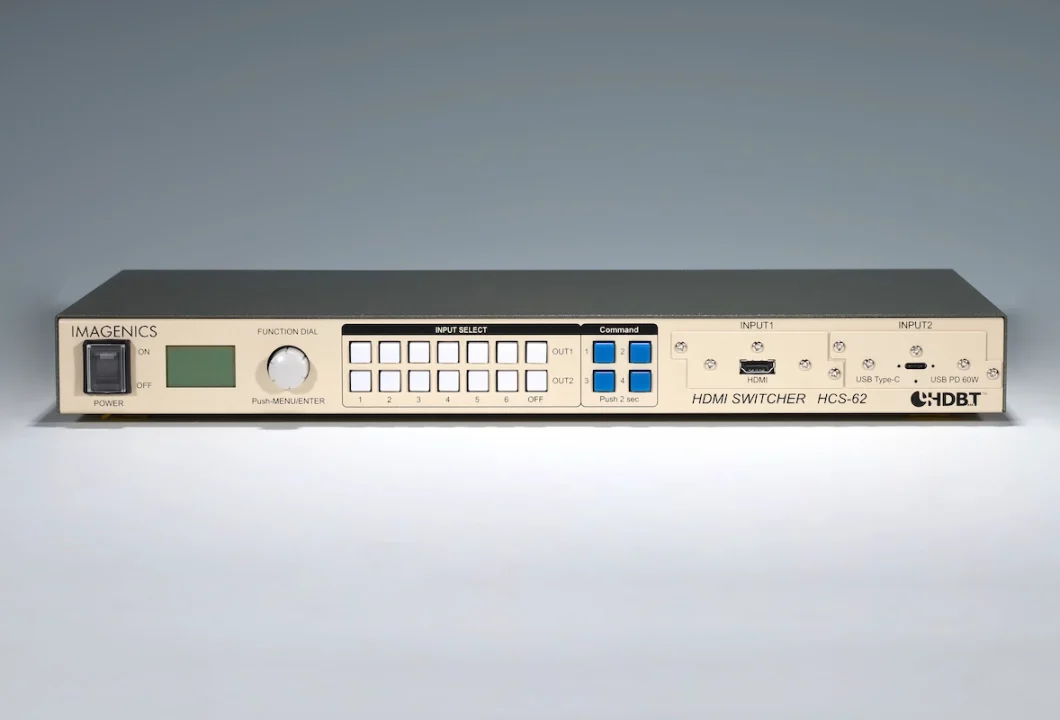

フロントにPC充電可能なUSB-C(DP-ALT)入力を備えたHDMI/HDBaseT出力スイッチャー

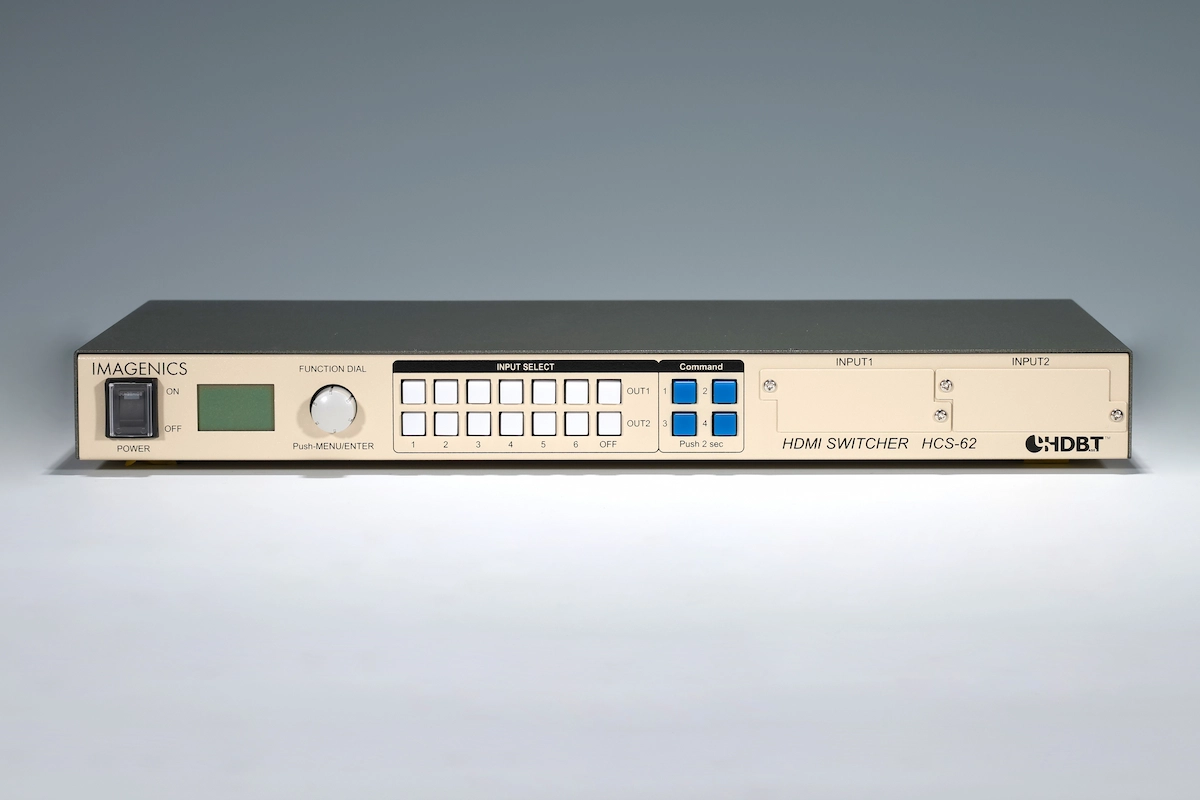

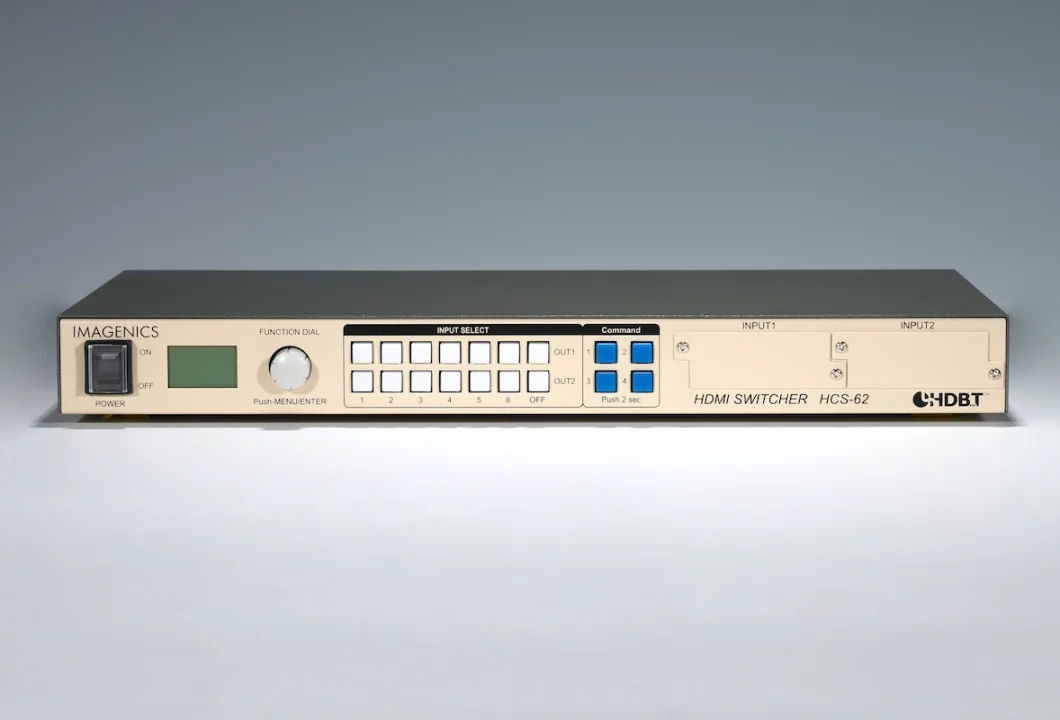

HCS-62 は、HDMI2.0 (18 G)、HDCP2.2 に対応した 6 入力 2 出力の HDMI スイッチャーです。

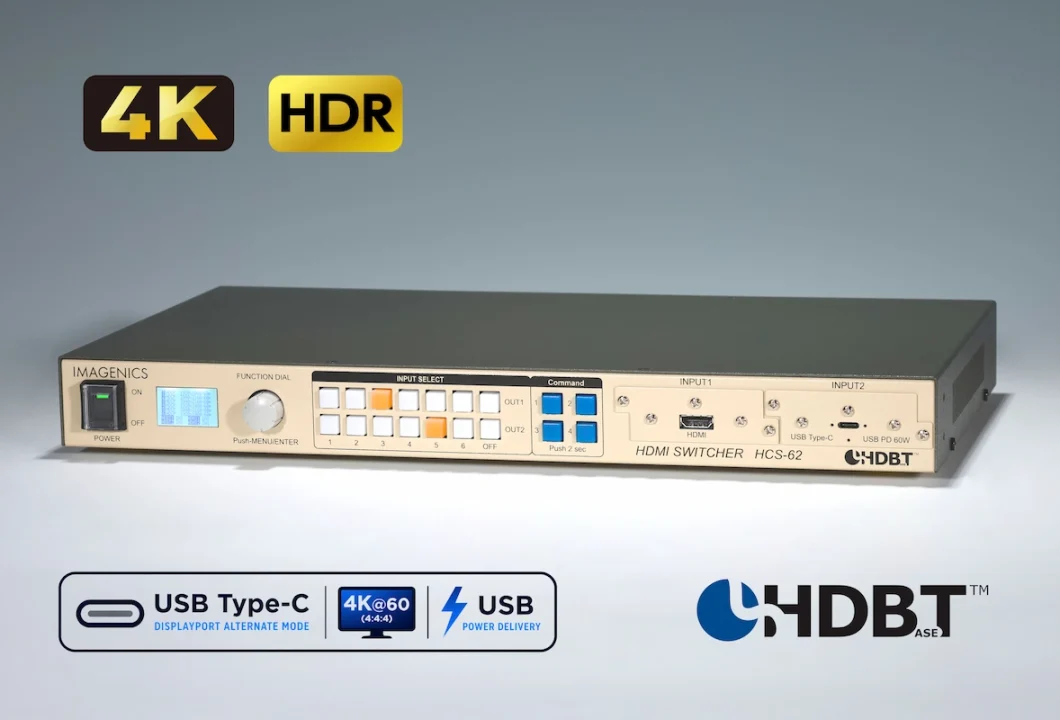

フロントにPD対応のUSB-C（DP-ALT) 入力をオプション選択可能、HDMI と HDBaseT 出力端子を搭載、ディエンベデッド音声出力を備えます。
外部制御は RS-232C、LAN、USB、パラレル制御に対応し、PJLink 等の任意コマンドの送出が可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）

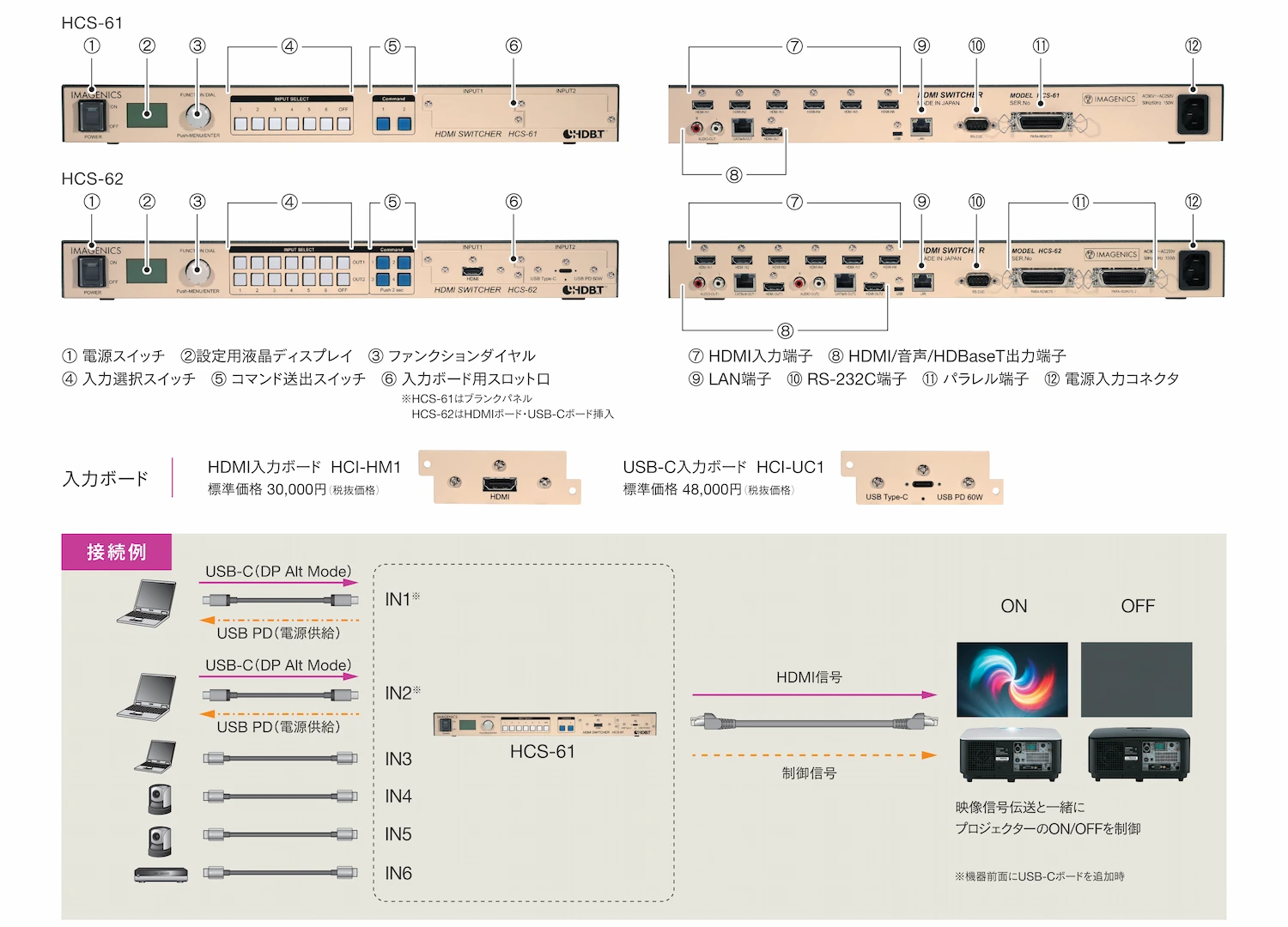

- 6入力2出力

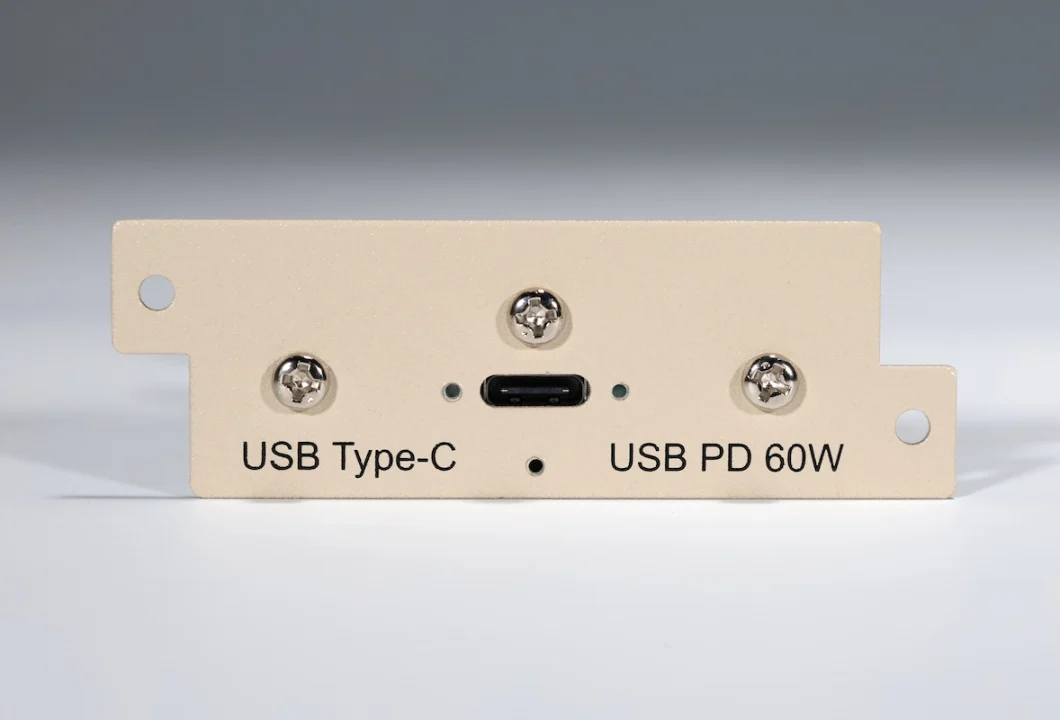

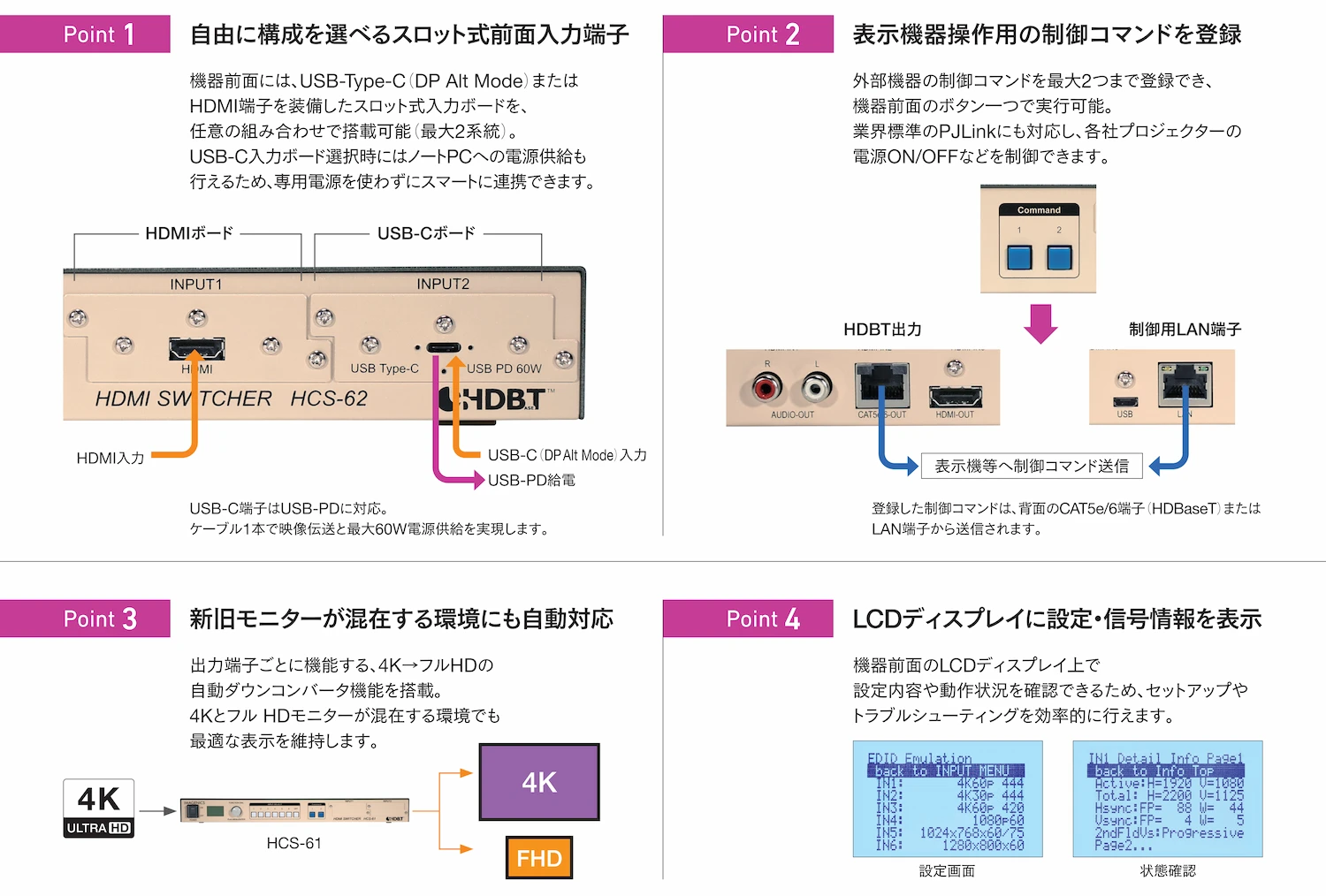

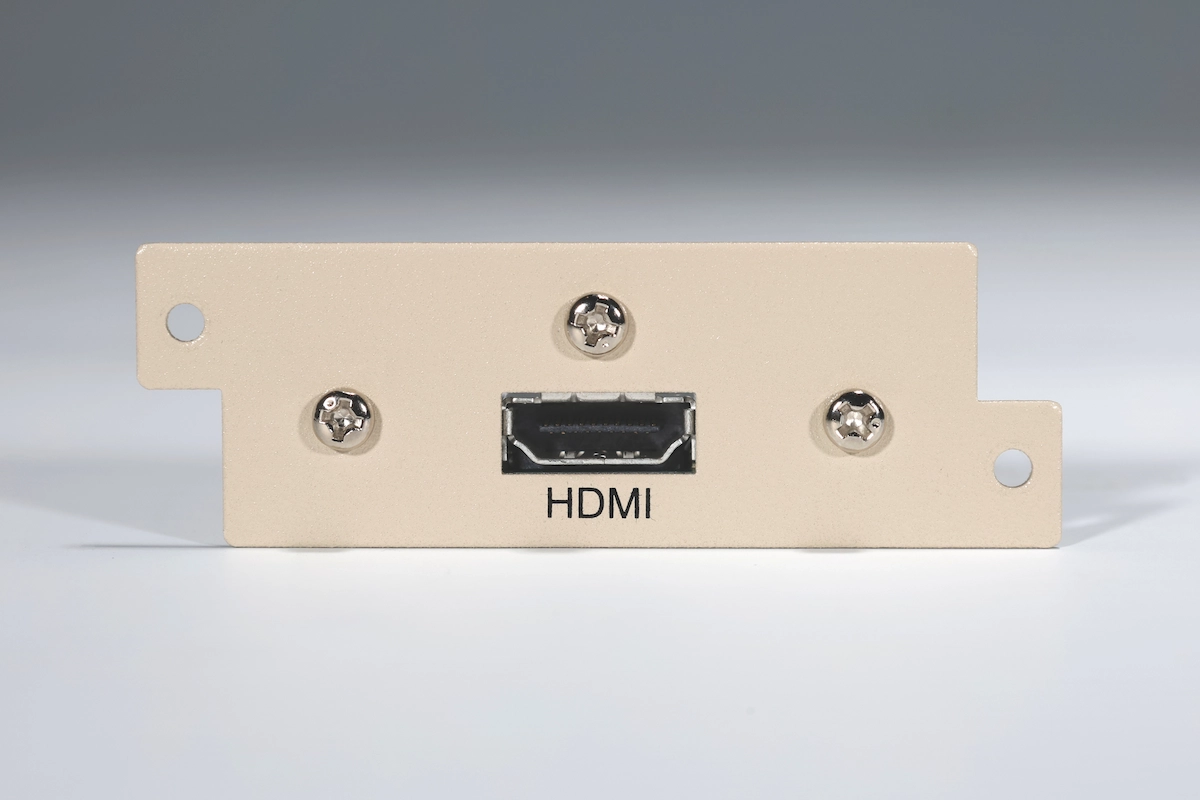

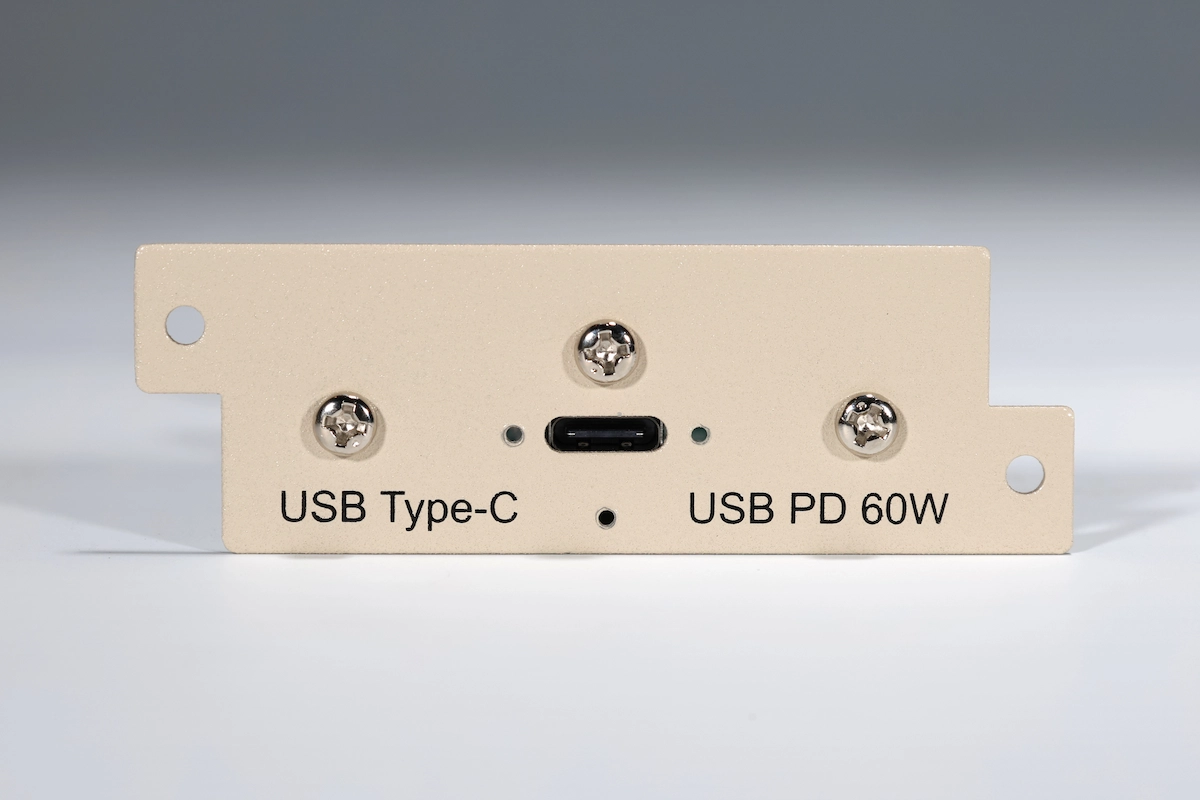

- フロントにUSB-C（DP-ALT+電源給電) 、HDMIポートをオプションで追加選択可能。
※その場合、フロントに接続された信号が優先されます。
HCS-62/H0U2 ¥456,000 USB2ポート
HCS-62/H2U0 ¥420,000 HDMI2ポート
HCS-62/H1U1 ¥438,000 USB1ポート HDMI1ポート
※USBポートは近日発売
- ソース機器に対して、各入力系統ごとにプラグアンドプレイの設定が可能。
- HDMI入力系統にケーブル補償機能を内蔵。
- 本製品に外部機器を制御するためのコマンド(PJLink等)をブラウザから登録できます。
登録したコマンドは、CAT5e/6端子から映像信号とともに、およびLAN端子から出力が可能です。 - RS-232C、LAN、USB、パラレル制御による外部制御が可能です。
- 本体にブラウザ専用の操作画面を内蔵しており、LAN経由でリモートコントロールが可能です。
※本機のCat5e/6出力端子の後段にDAコンバータ等の機器を接続すると映像出力が揺らぐ場合があります。
※HDBaseT(TM)およびHDBaseT Allianceロゴは、HDBaseT Allianceの登録商標です。
※業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。
※HDBaseT(TM)およびHDBaseT Allianceロゴは、HDBaseT Allianceの登録商標です。
※業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。
わたしたちの製品について

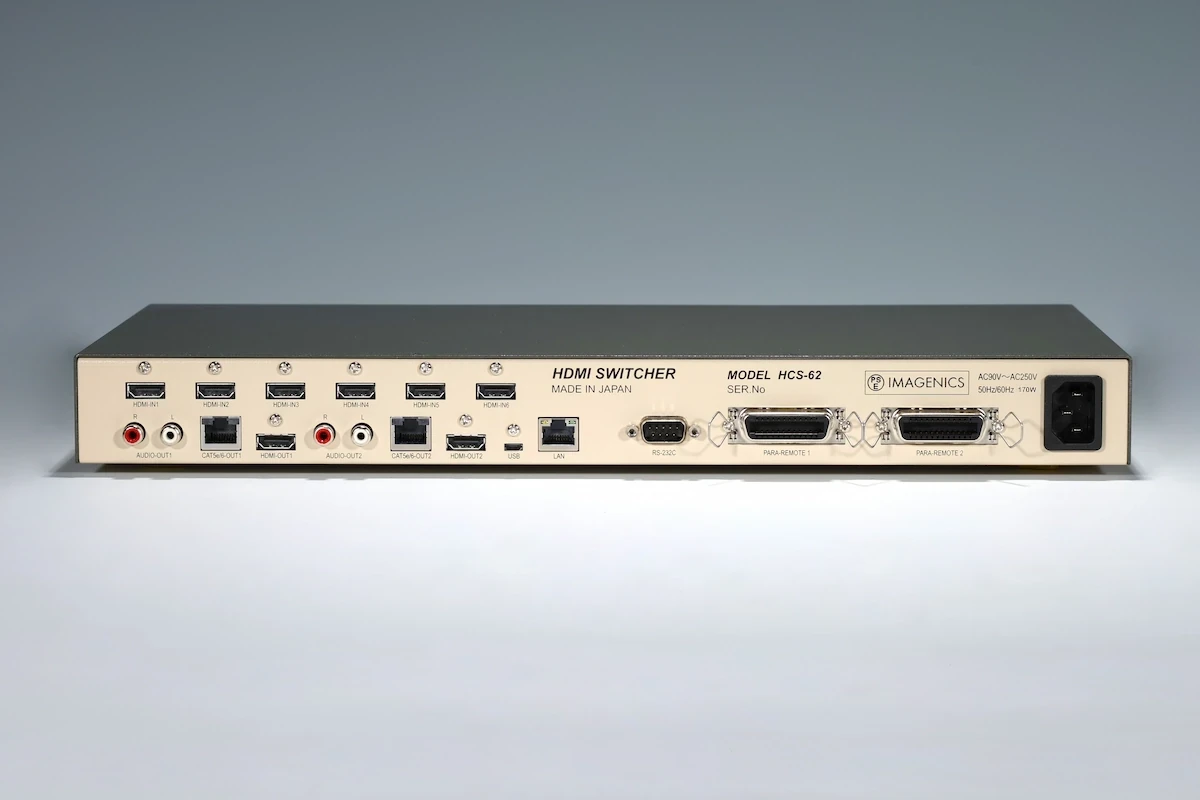

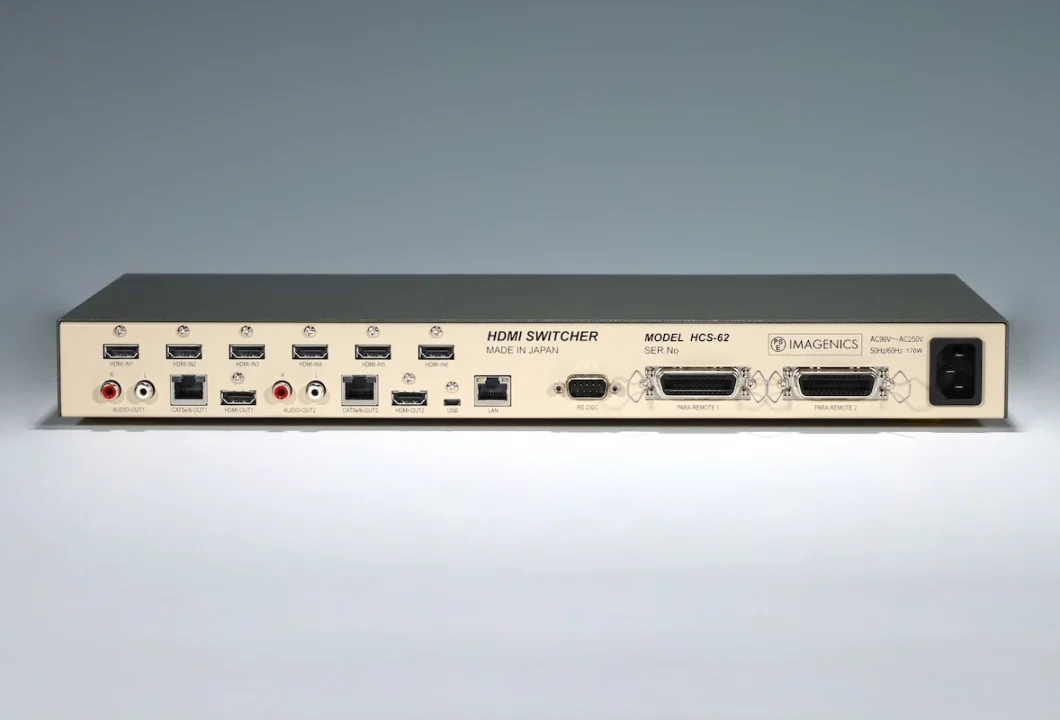

| 映像信号方式 | HDMI2.0 (18 Gbps) HDCP2.2/1.4 対応 |
|---|---|
| デジタル映像入力 | HDMI-A 19 ピンコネクタ 6 系統 (CEC 対応、HEC・ARC 非対応) |
| 入力ケーブル補償範囲 | ：4K60(422, 444) 等 18 Gbps までの映像 ～10 m (弊社製 HDP-HDP 10m 使用時) ：4K30, 60(420) 等 10.2 Gbps までの映像 ～20 m (弊社製 HDP-HDP 20m 使用時) ：1080@60p 等 6 Gbps までの映像 ～30 m (弊社製 HDP-HDP 30m 使用時) ※弊社製指定製品からの出力信号の場合です。他社製品からの出力信号の場合を除きます。 |
| デジタル映像出力 | HDMI-A 19 ピンコネクタ 2 系統(CEC 対応、HEC・ARC 非対応) |
| 出力ケーブル長範囲 | ：4K60(422, 444) 等 18 Gbps までの映像 ～3 m (弊社製 UHP-3 使用時) ：4K30, 60(420) 等 10.2 Gbps までの映像 ～5 m (弊社製 UHP-5 使用時) ：1080@60p 等 6 Gbps までの映像 ～10 m (弊社製 HDP-HDP 10m 使用時) ：1080@60p 等 6 Gbps (イコライザーON時) ～15 m (弊社製 HDP-HDP 15m 使用時) ※表示機器側の受信感度にも影響され、これより長短する場合があります。 |
| CAT5e/6 映像出力 | HDBaseT1.0 信号 RJ-45 2 系統 |
| CAT5e/6 伝送距離 | ：4K30, 60(420) 等 10.2 Gbps までの映像 ～100 m CAT6A (AWG23 U/FTP) 使用時 ：4K30, 60(420) 等 10.2 Gbps までの映像 ～80 m CAT6A (AWG24 F/UTP) 使用時 ：4K30, 60(420) 等 10.2 Gbps までの映像 ～70 m CAT5e/6 (AWG24 F/UTP) 使用時 ：1080@60p 等 4.5 Gbps までの映像 (ロングリーチモード時) ～150 m CAT5e/6 (AWG24 F/UTP) 使用時 ※弊社製 CRO-HE25RX を使った場合の延長距離です。 |
| アナログ音声出力 | 470 Ω 不平衡 ステレオ 2 系統 (RCA ピンジャック) |
| 音声デエンベデッド | 16～24 bit, ～192 kHz 2 ch LPCM |
| ネットワーク端子 | RJ-45 8 ピンコネクタ 1 系統 10Base-T/100Base-TX/1000Base-T TCP、UDP HDBaseT での延長用および HCS-62 本体制御用（HTTP、PJLink 他） |
| USB 端子 | Micro USB Type-B コネクタ 1 系統 USB2.0 Full Speed HDBaseT での延長用および HCS-62 本体制御・メンテナンス用(CDC） |
| シリアル端子 | D-sub9 ピンオス 1 系統 RS-232C 準拠 HDBaseT での延長用または HCS-62 本体制御用 |
| パラレル端子 | アンフェノール 24 ピンメス 2 系統 信号 ：本体パネルのボタンに連動した接点(１系統あたり 9 接点)、タリー(１系統あたり 9 回路) タリー用電源 ：5 V 、1 系統あたり 500 mA |
| 電源 | AC 90 V～AC 250 V 50 Hz または 60 Hz 最大 170 W (USB PD 使用時） / 最大 40 W (USB PD 未使用時） |
| 外形寸法 | 幅 422 mm 高さ 44 mm 奥行 230 mm （突起物を除く） |
| 質量 | 約 3.1 kg |
| 付属品 | 国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本 HDMI ケーブル抜け止めキット(CL-2) 8 セット（HDMI 入力オプション毎に 1 セット追加）、 USB ケーブル抜け止め金具(CL-1)と結束バンド 1 セット（USB-C 入力オプション毎に 1 セット追加）、 取扱説明書 |
| 販売開始年月 | 2026年11月 |
- 備考：ラックマウントには、別売ラックマウント金具(MK-100)が必要です。
- 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
ラックマウント金具本製品のラックマウント/壁取付金具の詳細
HDMIケーブル
-
UHP
シリーズ(斡旋商品)
※4K60p(4:4:4)18G対応です。
対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
| 長さ(m) | 型式 | 税抜価格(円) |
| 2 | UHP-2 | 7,200 |
| 3 | UHP-3 | 8,400 |
| 5 | UHP-5 | 10,800 |
Cat5eケーブル(STP)
-
STP5E
シリーズ※結線はTIA/EIA568Aストレートです。(ツイストペアケーブル機器用)
色：ライトブルー
| 長さ(m) | 型式 | 税抜価格(円) |
| 10 | STP5E-10 | 7,300 |
| 20 | STP5E-20 | 11,300 |
| 30 | STP5E-30 | 15,300 |
| 40 | STP5E-40 | 19,300 |
| 50 | STP5E-50 | 23,300 |
| 60 | STP5E-60 | 27,300 |
| 70 | STP5E-70 | 31,300 |
| 80 | STP5E-80 | 35,300 |
| 90 | STP5E-90 | 39,300 |
| 100 | STP5E-100 | 43,300 |
| 110 | STP5E-110 | 47,300 |
| 120 | STP5E-120 | 51,300 |
| 130 | STP5E-130 | 55,300 |
| 140 | STP5E-140 | 59,300 |
| 150 | STP5E-150 | 63,300 |
