HCS-41A4K HDMIスイッチャー (CAT5e/6送信器・コマンド出力機能内蔵)

180,000円（税抜価格 ）
映像音響用語集

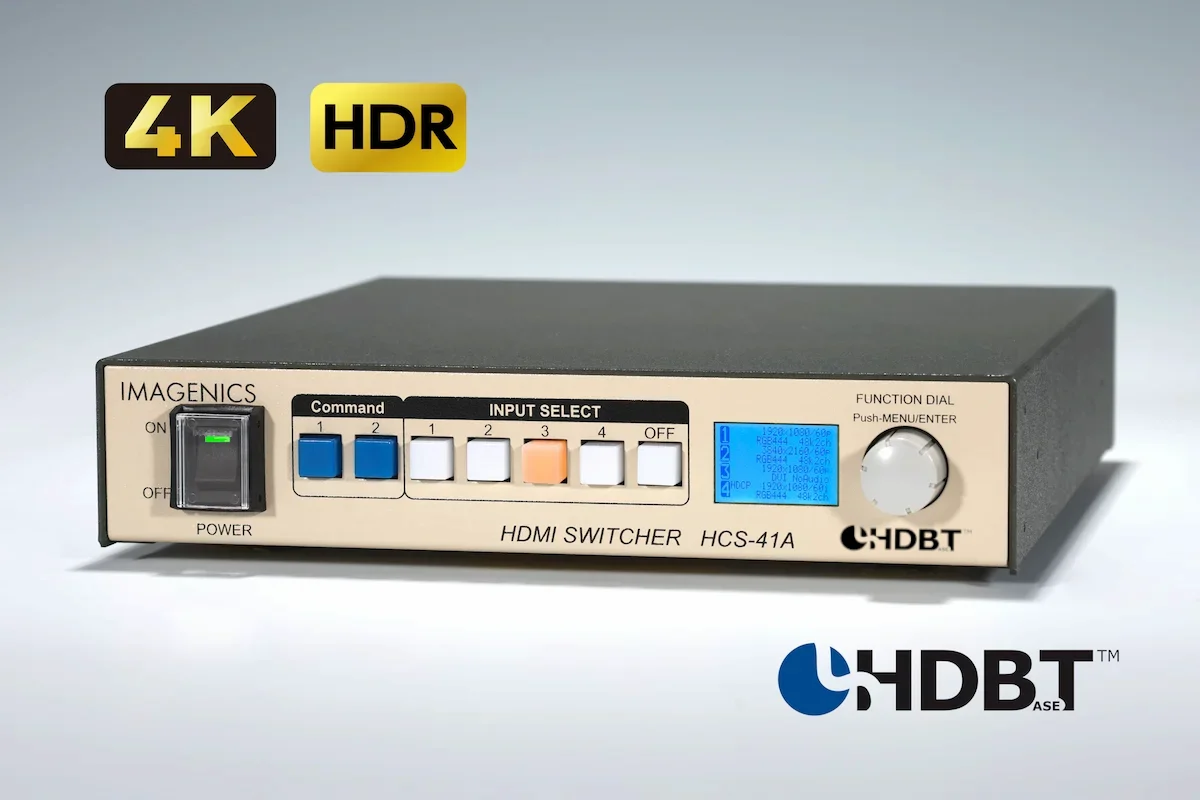

HDBaseT搭載、PJLINK制御ボタン対応　4K HDMIスイッチャー

HCS-41A は、HDMI2.0 (18 G)、HDCP2.2 に対応した 4 入力 1 出力の HDMI スイッチャーです。
HDMI 出力端子と HDMI2.0(18 G) 対応版 HDBaseT 出力端子を搭載、各入力エンベデッド音声入力端子、出力にもディエンベデッド音声出力を備えます。
HDBaseT による 1000Base-T および USB 延長機能、外部制御は RS-232C、LAN、USB、パラレル制御に対応し、PJLink 等の任意コマンドの送出が可能です。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
  • 4入力1出力(2分配)
  • ソース機器に対して、各入力系統ごとにプラグアンドプレイの設定が可能。
  • アナログ音声とHDMIデジタルエンベデッド音声を入出力間で相互に変換できるオーディオエンベデッド/デエンベデッド機能を搭載。
  • HDMI入出力系統にケーブル補償機能を内蔵。

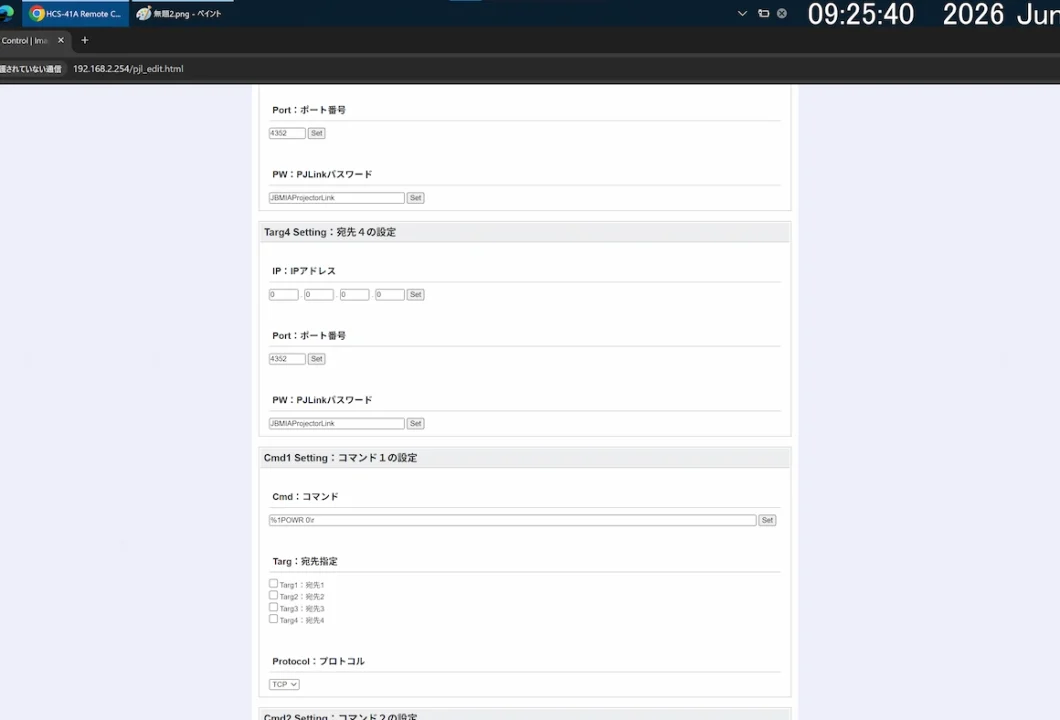

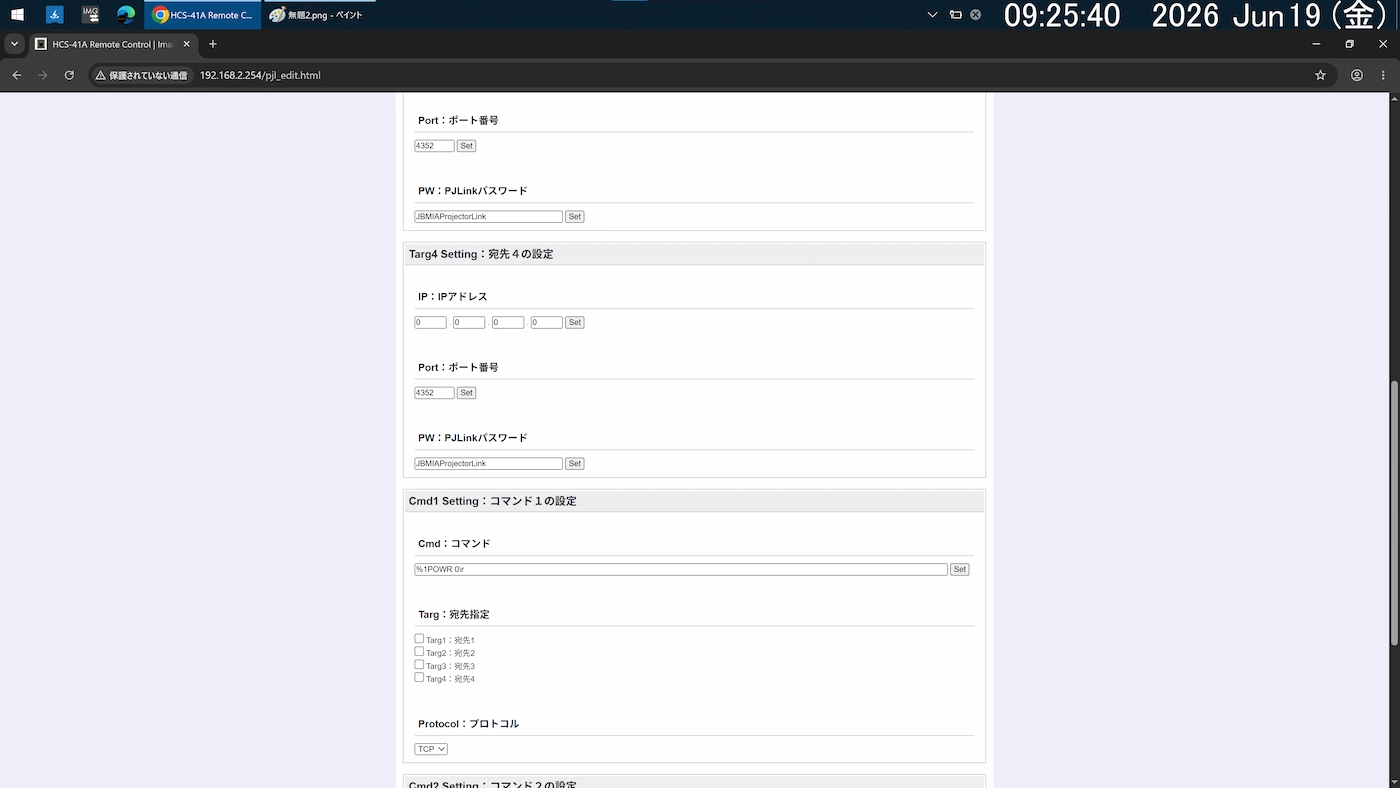

  • 本製品に外部機器を制御するためのコマンド(PJLink等)をブラウザから登録できます。
    登録したコマンドは、CAT5e/6端子から映像信号とともに、およびLAN端子から出力が可能です。
  • RS-232C、LAN、USB、パラレル制御による外部制御が可能です。

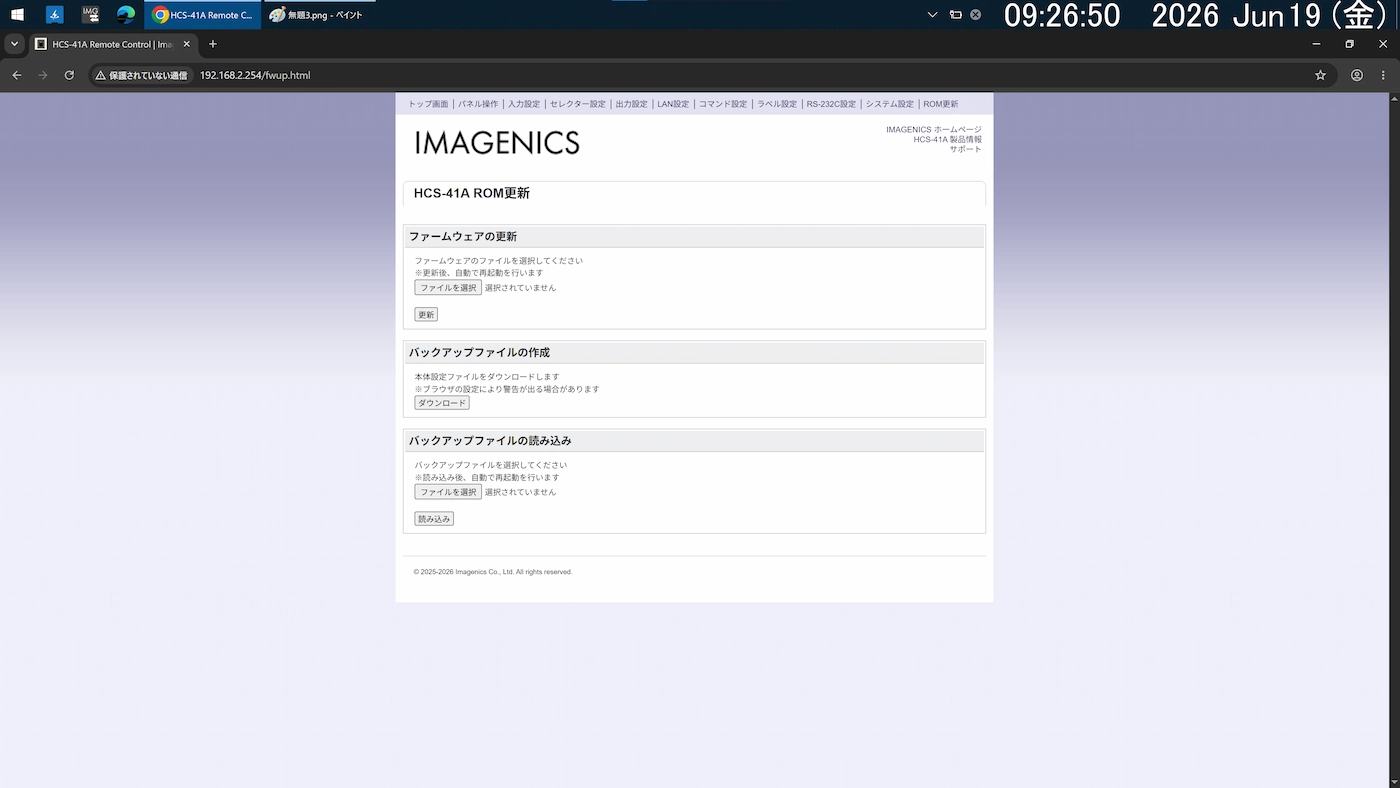

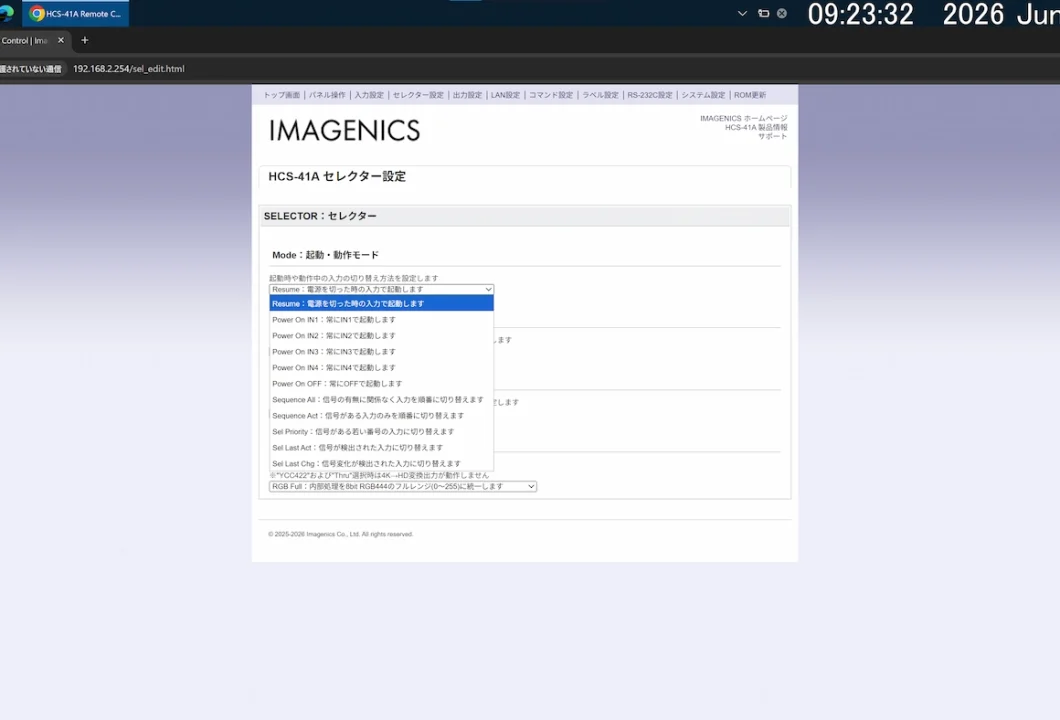

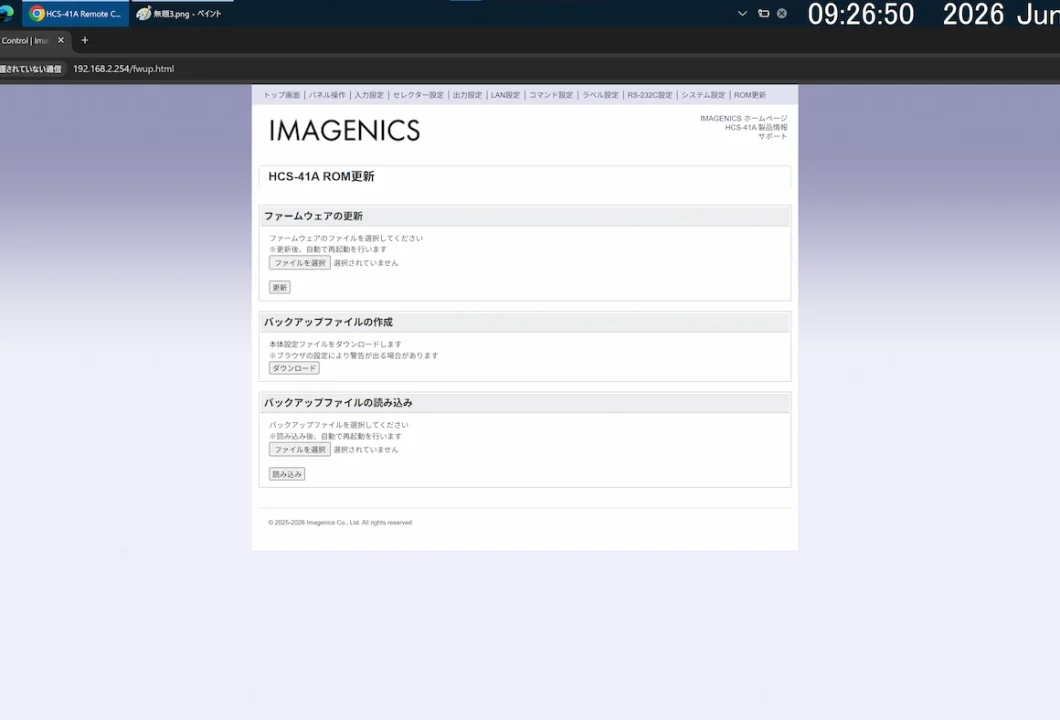

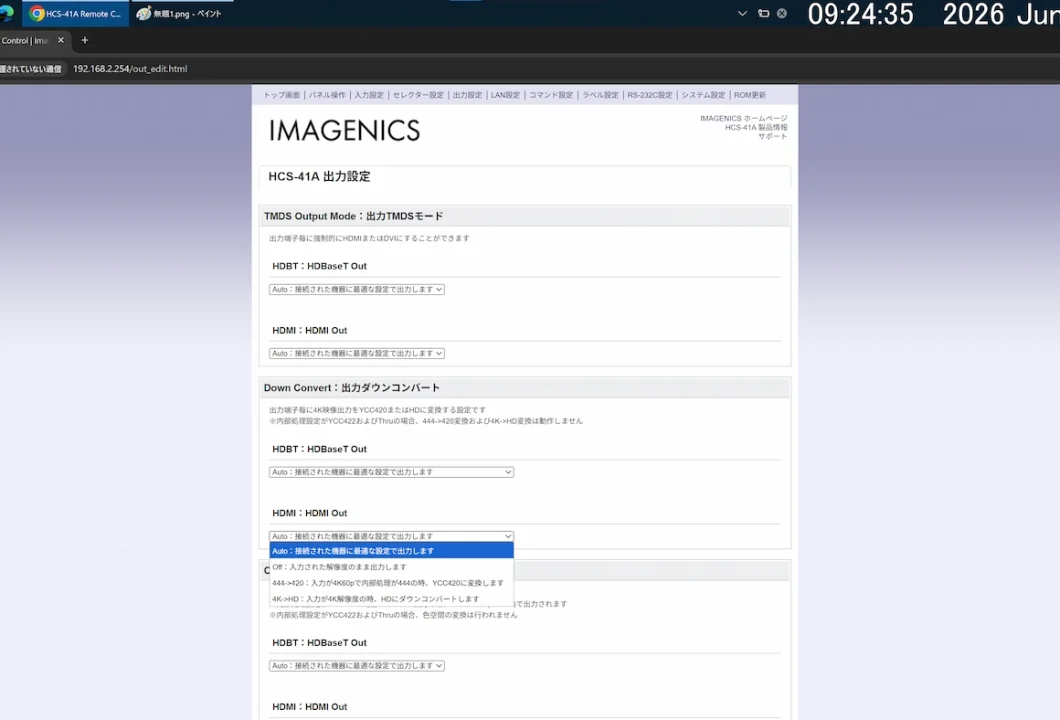

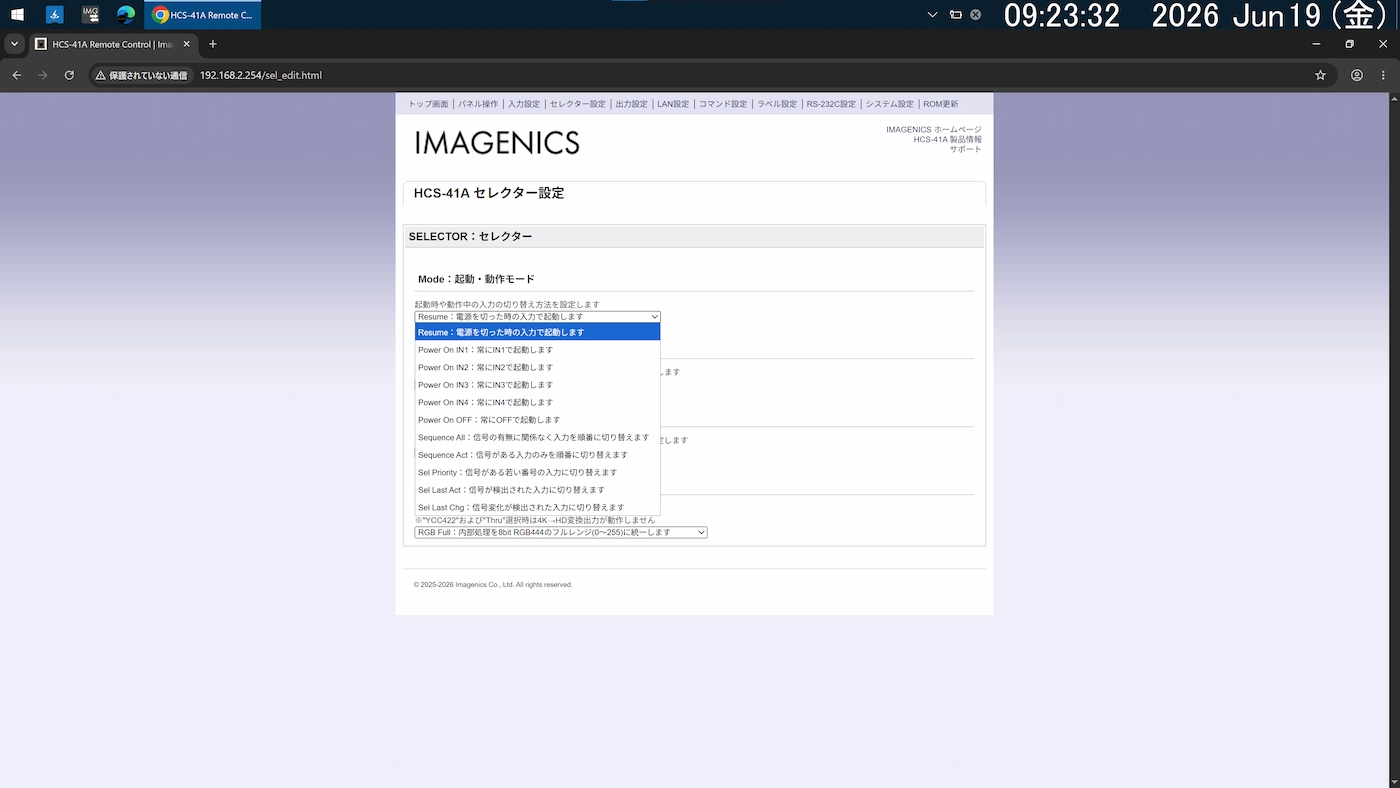

  • 本体にブラウザ専用の操作画面を内蔵しており、LAN経由でリモートコントロールが可能です。
付属の電源ケーブルはロック機構付
本製品のラックマウント金具について
※本機のCat5e/6出力端子の後段にDAコンバータ等の機器を接続すると映像出力が揺らぐ場合があります。
※HDBaseT(TM)およびHDBaseT Allianceロゴは、HDBaseT Allianceの登録商標です。
※業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。

わたしたちの製品について

映像信号方式 HDMI2.0 (18 Gbps) HDCP2.2/1.4 対応
デジタル映像入力 HDMI-A 19 ピンコネクタ 4 系統 (CEC 対応、HEC・ARC 非対応)
入力ケーブル補償範囲 ：4K60(422, 444) 等 18 Gbps までの映像 ～10 m (弊社製 HDP-HDP 10m 使用時)
：4K30, 60(420) 等 10.2 Gbps までの映像 ～20 m (弊社製 HDP-HDP 20m 使用時)
：1080@60p 等 6 Gbps までの映像 ～30 m (弊社製 HDP-HDP 30m 使用時)
※弊社製指定製品からの出力信号の場合です。他社製品からの出力信号の場合を除きます。
デジタル映像出力 HDMI-A 19 ピンコネクタ 1 系統(CEC 対応、HEC・ARC 非対応)
出力ケーブル長範囲 ：4K60(422, 444) 等 18 Gbps までの映像 ～3 m (弊社製 UHP-3 使用時)
：4K30, 60(420) 等 10.2 Gbps までの映像 ～5 m (弊社製 UHP-5 使用時)
：1080@60p 等 6 Gbps までの映像 ～10 m (弊社製 HDP-HDP 10m 使用時)
：1080@60p 等 6 Gbps (イコライザーON時) ～15 m (弊社製 HDP-HDP 15m 使用時)
※表示機器側の受信感度にも影響され、これより長短する場合があります。
CAT5e/6 映像出力 HDBaseT3.0 信号 RJ-45 1 系統
CAT5e/6 伝送距離 ：4K60(422, 444) 等 18 Gbps までの映像 ～100 m CAT6A (AWG23 U/FTP) 使用時
：4K60(422, 444) 等 18 Gbps までの映像 ～80 m CAT6A (AWG24 F/UTP) 使用時
：4K60(422, 444) 等 18 Gbps までの映像 ～70 m CAT5e/6 (AWG24 F/UTP) 使用時
：1080@60p 等 4.74 Gbps(ロングリーチモード時) ～150 m CAT5e/6 (AWG24 F/UTP) 使用時
※弊社製 CRO-UHE30RX を使った場合の延長距離です。
アナログ音声入力 20 kΩ 不平衡 2 ch 4 系統 (φ3.5 mm ミニステレオジャック)
音声最大入出力レベル +6 dBV (0 dBFS)
アナログ音声出力 470 Ω 不平衡 2 ch 2 系統 (φ3.5 mm ミニステレオジャック)
音声最大入出力レベル +6 dBV (0 dBFS)
音声エンベデッド 24 bit, ～192 kHz 2 ch LPCM（サンプリング周波数は HDMI 入力の音声に同期）
音声デエンベデッド 16～24 bit, ～192 kHz 2 ch LPCM
ネットワーク端子 RJ-45 8 ピンコネクタ 1 系統
10Base-T/100Base-TX/1000Base-T TCP、UDP
HDBaseT での延長用および HCS-41A 本体制御用（HTTP、PJLink 他）
USB 端子 Micro USB Type-B コネクタ 1 系統
USB2.0 High Speed
HDBaseT での延長用および HCS-41A 本体制御・メンテナンス用(CDC）
シリアル端子 D-sub9 ピンオス 1 系統
RS-232C 準拠
HDBaseT での延長用または HCS-41A 本体制御用
パラレル端子 アンフェノール 24 ピンメス 1 系統
本体パネルのボタンに連動した接点、タリー（各 7 系統）
タリー用電源 5 V、500 mA
電源 AC 100 V 50 Hz または 60 Hz
消費電力：最大 30 W
外形寸法 幅 210 mm 高さ 44 mm 奥行 230 mm （突起物を除く）
質量 約 2.5 kg
付属品 国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本　
HDMIケーブル抜け止めキット(CL-2) 5セット
USBケーブル抜け止め金具(CL-1)と結束バンド 1セット
販売開始年月 2025年9月
  1. 備考：ラックマウントには、別売ラックマウント金具(MK-100)が必要です。
  2. 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
カタログ
外観図
コマ図
仕様書
取扱説明書

リモートコントローラ

ラックマウント金具本製品のラックマウント/壁取付金具の詳細

HDMIケーブル

  • UHP
    シリーズ

    (斡旋商品)
    ※4K60p(4:4:4)18G対応です。

対応信号：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
仕様書

Cat5eケーブル(STP)

  • STP5E
    シリーズ

    ※結線はTIA/EIA568Aストレートです。(ツイストペアケーブル機器用)

    色：ライトブルー

長さ(m) 型式 税抜価格(円)
10 STP5E-10 7,300
20 STP5E-20 11,300
30 STP5E-30 15,300
40 STP5E-40 19,300
50 STP5E-50 23,300
60 STP5E-60 27,300
70 STP5E-70 31,300
80 STP5E-80 35,300
90 STP5E-90 39,300
100 STP5E-100 43,300
110 STP5E-110 47,300
120 STP5E-120 51,300
130 STP5E-130 55,300
140 STP5E-140 59,300
150 STP5E-150 63,300
仕様書
