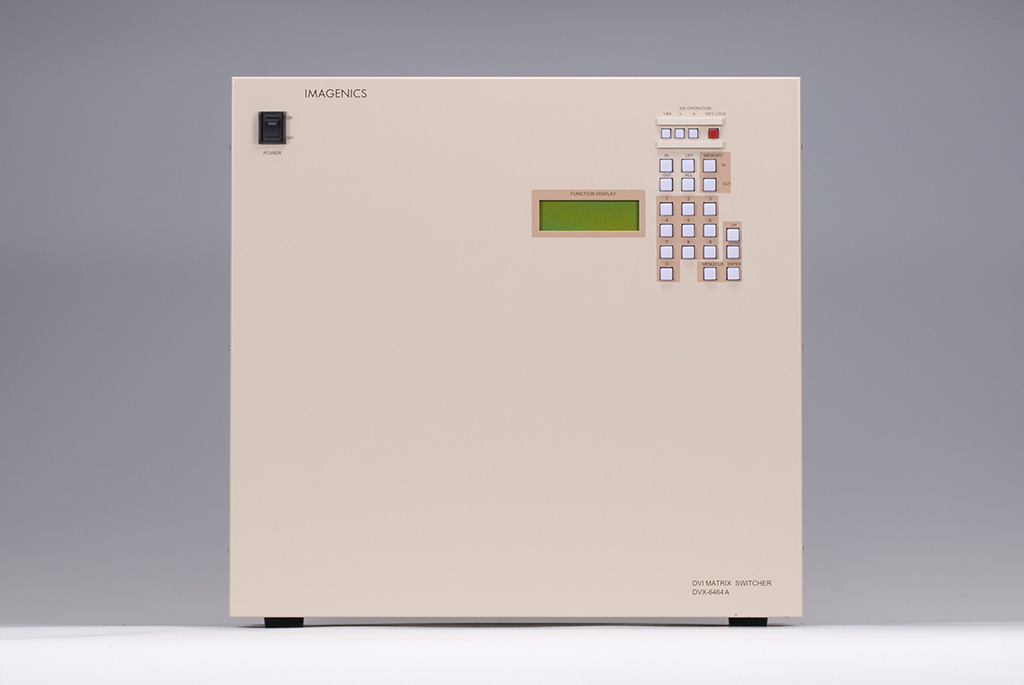

DVX-6464A64入力64出力 DVIマトリックススイッチャー (HDCP対応)
[受注生産品]7,000,000円(税抜価格 )
EDIDエミュレートとケーブル補償を搭載したDVI/HDMIスイッチャー
DVX-6464Aは、DVI規格に準拠したデジタル信号の、64入力64出力のマトリックススイッチャーです。
HDCP(著作権保護)に対応しており、ケーブルやコネクタ変換等によりHDMI信号のマトリックススイッチャーとしても使用可能です。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 64入力64出力のフルマトリックス構成 。
※標準仕様は64入出力です。オプション対応にて8系統単位で変更できます。
例:DVX-6464A/6416(64×16)、DVX-6464A/6408(64×8)、DVX-6464A/0864(8×64) など - デジタルRGB接続方式により、液晶モニター・液晶プロジェクターなどのデジタル表示機器へ、直接、高画質なデジタルRGB信号を出力します。
- VGA@60~UXGA@60、WUXGA@60RBまでの高解像度に対応します。
- 別売りのDVI⇔HDMI変換コネクタを併用することにより、HDMI信号にも対応します。
- HDCP(著作権保護機能)対応。なおHDCP対応の映像を入力する場合は、出力側の機器(ディスプレイ等)もHDCP対応である必要があります。
- 全入力回路に自動補償型のケーブルイコライザー回路を搭載。
※補償範囲は使用状況により変化します。 - 入力系統ごとにDVX-6464Aとホスト(PC)間でプラグアンドプレイの設定が可能。
- キーロック(KEY LOCK)機能により、誤操作を防ぐことが可能です。
- メモリー機能により、電源OFF直前のクロスポイントと64通りのクロスポイント・パターンを記憶することが可能です。
- バックアップ機能により、電源を切った後も、メモリーの内容を10年間以上保持します。
- 本体の手動切換と併用して、RS-232CとLANによる外部制御が可能です。
- PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
- EIA19インチラック用ラックマウント9Uサイズ
※DVIケーブルの長距離延長には、ケーブル補償器DAE-50AまたはIMG.Link伝送器CRO-DCE15ATX・CRO-DCE15ARX等の延長製品が必要です。
※アナログ音声(アンバランスステレオ)信号を切り替える場合、音声専用スイッチャーASXシリーズが必要です。(別売)
※アナログ音声(アンバランスステレオ)信号を切り替える場合、音声専用スイッチャーASXシリーズが必要です。(別売)
映像信号方式 | TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ~165 MHz(TMDSクロック25MHz ~225MHz) VGA@60 ~UXGA@60、WUXGA@60(RB)のPC信号および、D1~D5相当のHDMI信号にも自動対応 24ビットフルカラーDVI Rev1.0規格準拠信号または、HDMI信号の36ビットまでのディープカラー信号に対応 |
---|---|
デジタル入力 | DVI Rev1.0規格準拠DVI-D 24ピンコネクタ(シングルリンク)64系統 |
デジタル出力 | DVI Rev1.0規格準拠DVI-D 24ピンコネクタ(シングルリンク)64系統 |
入力ケーブル自動補償範囲 | 0 m ~ 50 m(弊社製品出力、弊社製DVIケーブル、24bitカラー1080p@60解像度にて) |
出力プリエンファシス設定範囲 | 0 dB (OFF), +2dB (WEAK), +4dB (MID), +6dB (STRONG) を出力系統別に設定可能 |
内蔵EDID エミュレーション機能 | OUT-1接続のEDIDデータをコピー使用するか、17種のHDMI解像度を含む内蔵データを選択して使用 |
外部制御 | RS-232C (D-sub9ピンオス),10Base-T / 100Base-TX (RJ-45) |
電源電圧 | AC 100 V 〜 AC 240 V 50 Hz・60 Hz |
消費電力 | 510 W(最大) |
質量 | 約21 kg |
外形寸法 | 幅422 mm×高さ399 mm×奥行313 mm (突起物を含まず) |
付属品 | EIA 19型ラックマウントアングル1組 国内専用ロック機構付電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本 電源スイッチカバー 1 個 |
販売開始年月 | 2015年1月 |
ご注意
DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
