VESA-2Kまでを網羅した電源接続不要な DVI/RGB EDIDエミュレーター

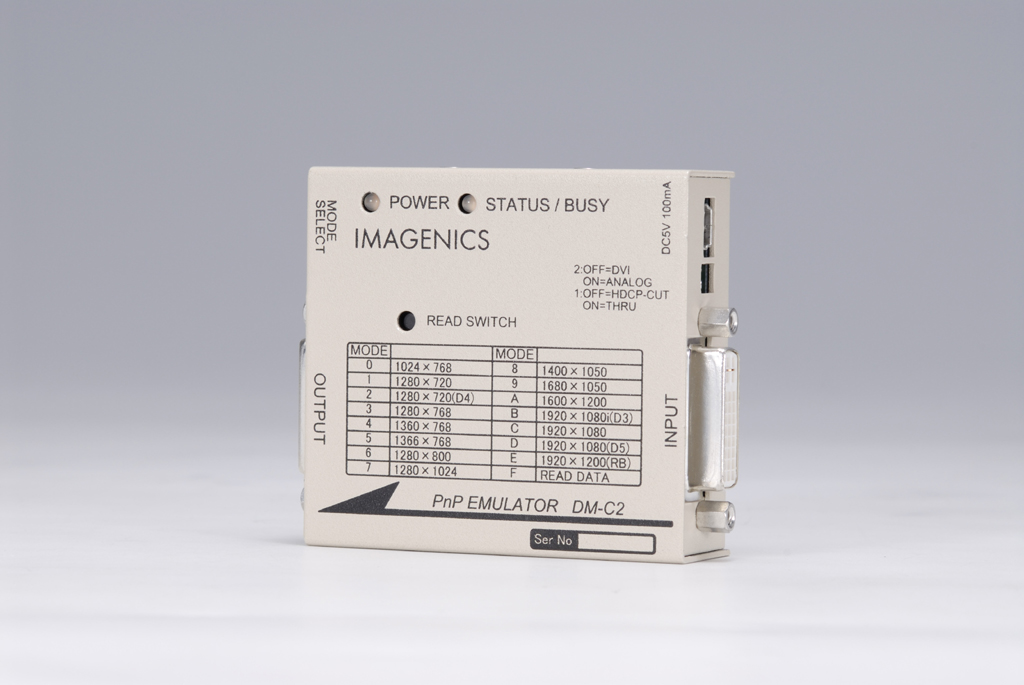

DM-C2は、DVI/RGB信号に対応したプラグアンドプレイエミュレーターです。
モニターなどの表示装置に代わってEDID情報を信号源との間で代替通信します。MACやSTBなどのソースへHDCPを付けずに出力指示するHDCP CUT機能も対応。
製品について
製品仕様
ダウンロード
関連製品 / オプション

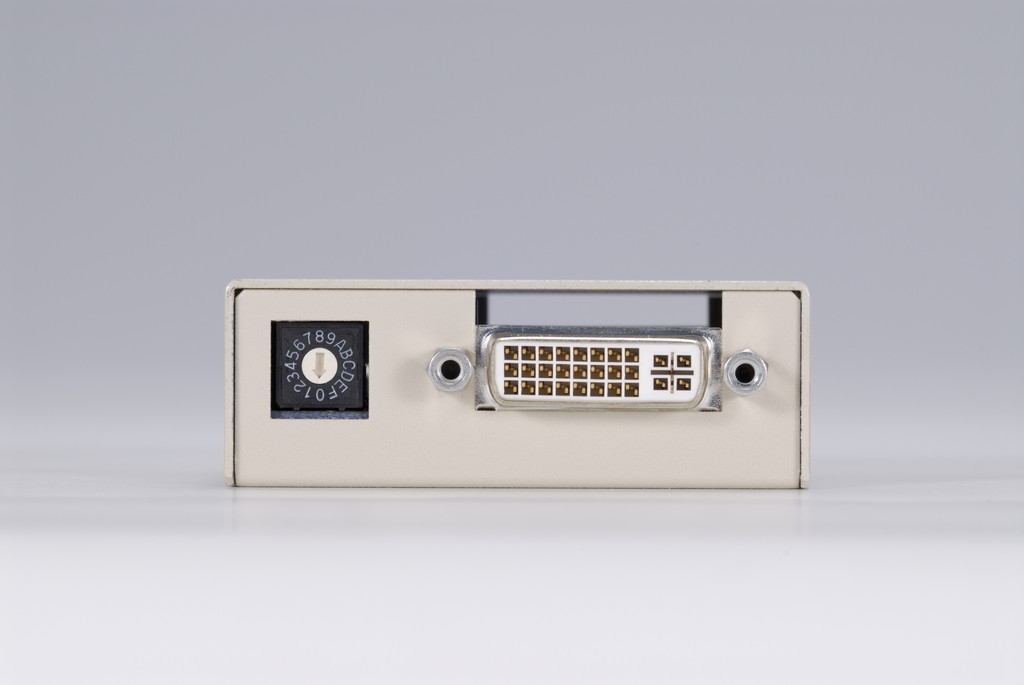

- 入出力コネクタは、DVI-I 29 ピンコネクタです。DVI デジタル信号とアナログRGB 信号に対応するほか、変換コネクタを使用してHDMI システムにも使用できます。(※映像信号はすべて入出力間で直結(スルー)です。)
- 著作権保護技術HDCP に対応しています。また、HDCP 通信が不要な場合はHDCP 通信をカットする事ができます。
(※HDCP に対応した映像・音声を利用するにはHDCP に対応したモニターが必要です。またHDCP通信をカットするとHDCPで暗号化された信号は正常に表示できません。) - EDID モード設定は下記の15 種類が各々DVI、アナログRGB 用に2 種類あり、合計30 種類あります。
1,024×768、1,280×720、1,280×720(D4)、1,280×768、1,360×768、1,366×768、1,280×800、1,280×1,024、1,400×1,050、1,680×1,050、1,600×1,200、1,920×1,080i(D3)、1,920×1,080、1,920×1,080(D5)、1,920×1,200(RB)

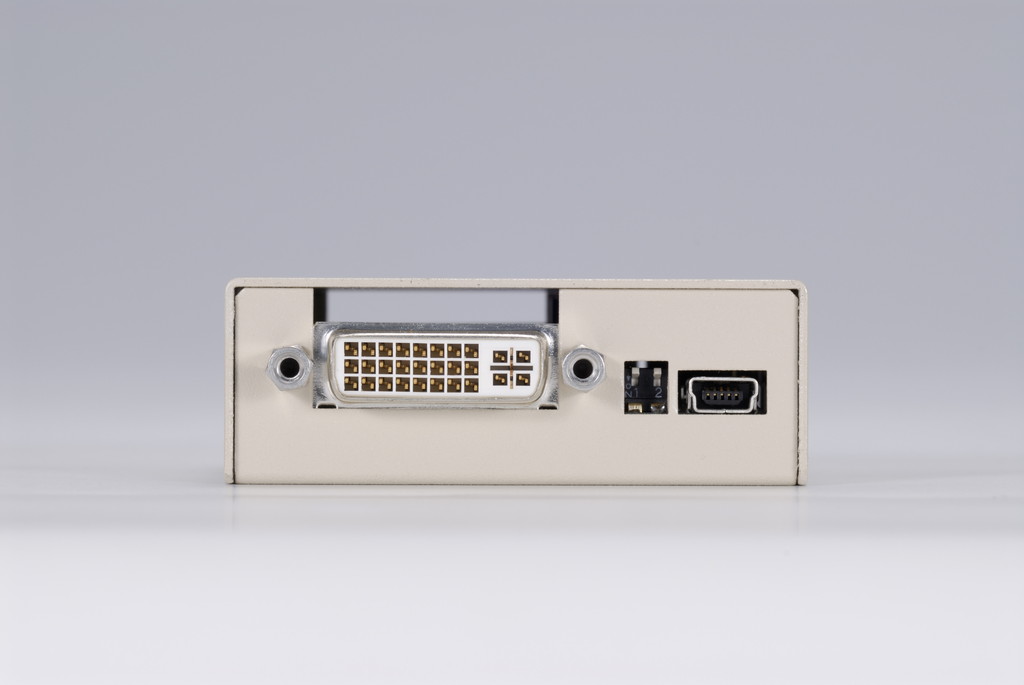

上記以外に外部のモニターからEDID を読み取って使用することが可能です。 - 電源はDVI 入力コネクタからの供給、またはUSB バスパワー駆動で動作します。(ミニUSB タイプB 5 ピンコネクタ)
- 小型、軽量、コンパクト設計
わたしたちの製品について
| 入出力コネクタ | DVI-I 29 ピンコネクタ (※映像・同期信号は入出力間で直結)、HDCP 対応 DVI 信号、アナログRGB 信号、HDMI 信号(要変換コネクタ)に対応 |
|---|---|
| EDIDモード設定 | プリセットモードとして1,024×768、1,280×720、1,280×720(D4)、1,280×768、1,360×768、1,366×768、1,280×800、1,280×1,024、1,400×1,050、1,680×1,050、1,600×1,200、1,920×1,080i(D3)、1,920×1,080、1,920×1,080(D5)、1,920×1,200(RB)の15 種類で各々DVI 用とアナログRGB 用を搭載(※D3、D4、D5 は各々CEA-861D 規格のハイビジョン信号タイミング準拠でDVI 設定時はHDMI 互換EDID、RB はVESA DMT またはCVT 規格のReduced Blanking タイミング準拠、その他はVESA DMT またはCVT 規格タイミング準拠) また、外部モニターのEDID を読み取って使用することも可能 |
| 電源 | DVI 入力コネクタからの供給、またはUSB バスパワー (コネクタ ミニUSB タイプB 5 ピンコネクタ) |
| 最大消費電流 | 100 mA |
| 質量 | 約 150 g |
| 使用温湿度範囲 | 0 ℃ ～ 40 ℃ 20 %RH ～ 90 %RH (結露なきこと) |
| 保存温湿度範囲 | -20 ℃ ～ 70 ℃ 20 %RH ～ 90 %RH (結露なきこと) |
| 外形寸法 | 幅70 mm × 高さ23 mm × 奥行65 mm (突起部は含まない) |
| 販売開始年月 | 2010年1月 |
- ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
