VESA-2Kまでを網羅した電源接続不要なRGB EDIDエミュレーター

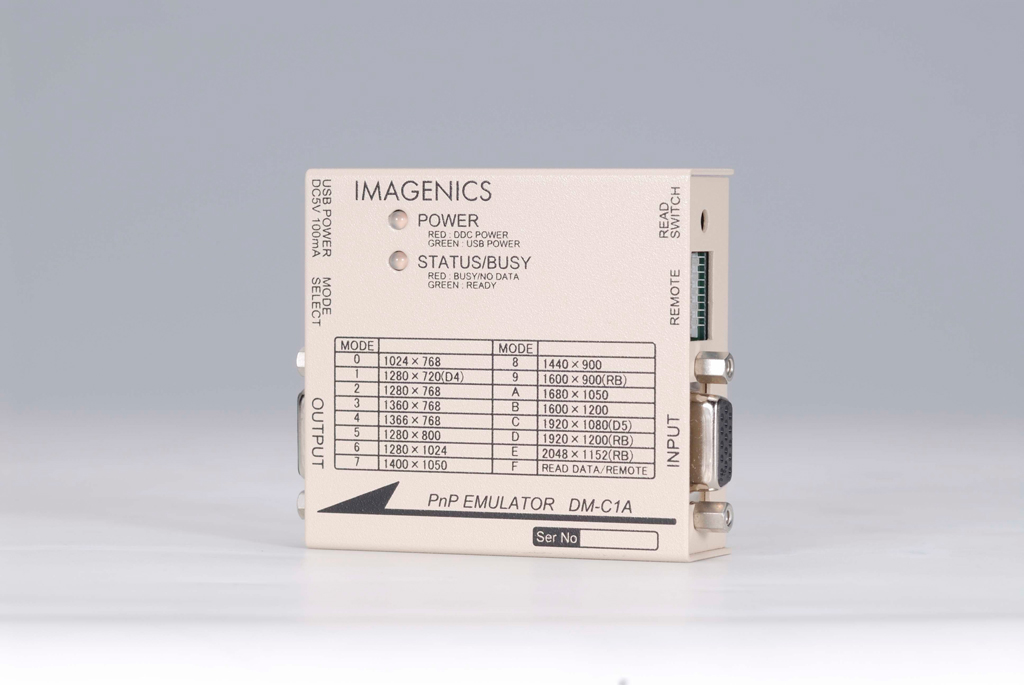

DM-C1Aは、RGB信号に対応したプラグアンドプレイエミュレーターです。
モニターなどの表示装置に代わってEDID情報を信号源との間で代替通信します。電源供給はDsub15ピン入力コネクタからのDDC電源に対応します。
製品について
製品仕様
ダウンロード
関連製品 / オプション

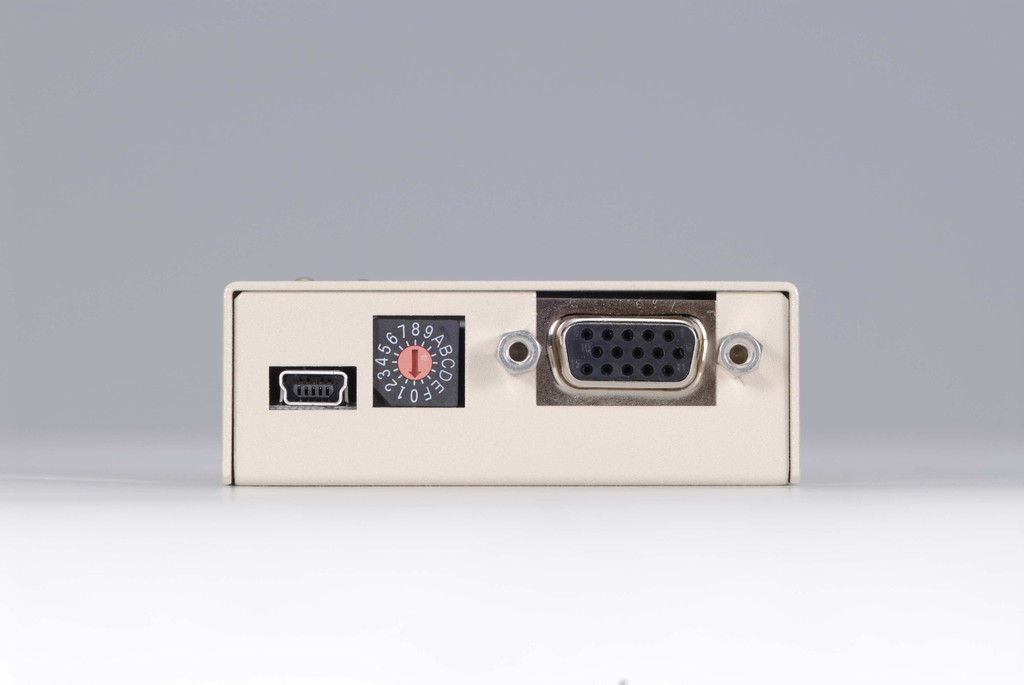

- 入出力コネクタは、ミニDsub15ピンです。
備考:映像・同期信号は入出力間で直結(スルー)です。 - EDIDモード設定は、15種類あります。 1,024×768、1,280×720(D4)、1,280×768、1,360×768、1,366×768、1,280× 800、 1,280×1,024、1,400×1,050、1,440×900、1,600×900(RB)、1,680×1,050、1,600 ×1,200、1,920×1,080(D5)、1,920×1,200(RB)、2,048×1,152(RB)の15種類
(※D4、D5 は各々CEA-861D 規格のハイビジョン信号タイミング準拠、RB はVESA DMT 規格の Reduced Blanking タイミング準拠、その他はVESA DMT 規格タイミング準拠) 上記以外に、プラグアンドプレイに対応したモニターのEDID を読み取って記憶し、 そのデータを使用することも可能 - 電源は、USBバスパワーまたはDsub15ピン入力コネクタからのDDC電源に対応。
- 外部制御によるプラグアンドプレイ信号の選択が可能。
- 小型、軽量、コンパクト設計
わたしたちの製品について
入出力コネクタ | コネクタ:ミニD-sub15ピン 備考:映像・同期信号は入出力間で直結しています。 |
---|---|
EDIDモード設定 | プリセットモードとして1,024×768、1,280×720(D4)、1,280×768、1,360×768、 1,366×768、1,280×800、 1,280×1,024、1,400×1,050、1,440×900、 1,600×900(RB)、1,680×1,050、1,600×1,200、1,920×1,080(D5)、 1,920×1,200(RB)、2,048×1,152(RB)の15 種類 (※D4、D5 は各々CEA-861D 規格のハイビジョン信号タイミング準拠、RB はVESA DMT 規格のReduced Blanking タイミング準拠、その他はVESA DMT 規格タイミング準拠) また、プラグアンドプレイに対応したモニターのEDID を読み取って記憶し、そのデータを使用することも可能 |

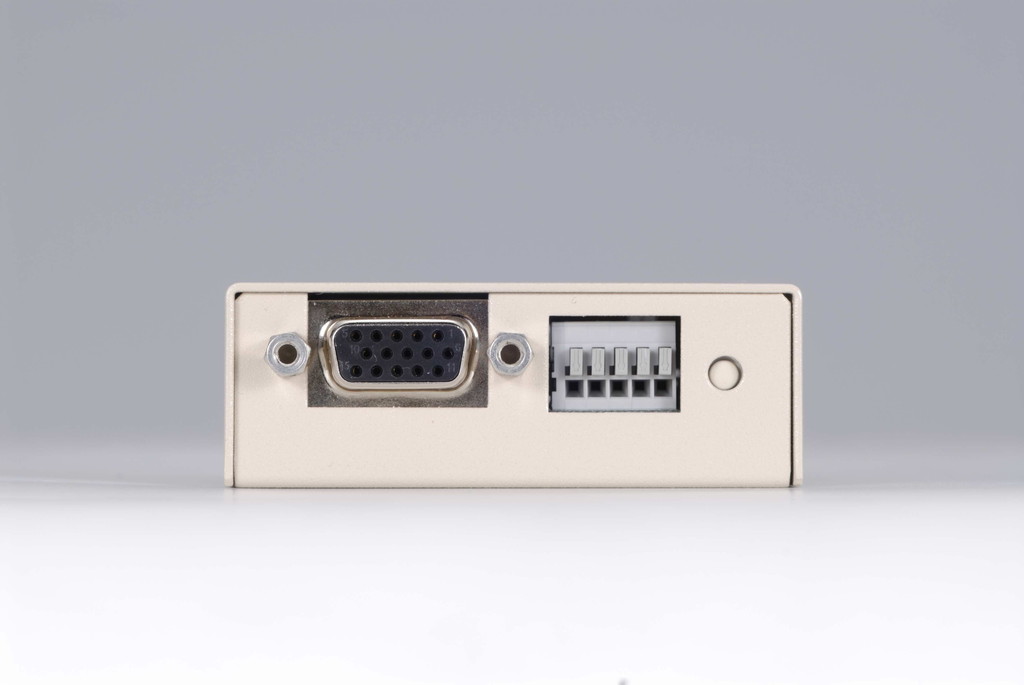

外部制御 | 5ピン端子台(スクリューレスタイプ) |
電源 | DDC パワー 5 V(入力側ミニDsub15 ピンコネクタ)、 または USB バスパワー 5 V(ミニUSB タイプB 5 ピンコネクタ) |
最大消費電流 | 100 mA |
質量 | 約 160 g |
使用温湿度範囲 | 0 ℃ ~ 40 ℃ 20 %RH ~ 90 %RH (結露なきこと) |
保存温湿度範囲 | -20 ℃ ~ 70 ℃ 20 %RH ~ 90 %RH (結露なきこと) |
外形寸法 | 幅70 mm×高さ23 mm×奥行き65 mm (突起部は含まない) |
付属品 | コンピュータ接続ケーブル 1 m 1本(CA-051) |
販売開始年月 | 2011年6月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
- 製品カテゴリー:アナログ信号(RGB/VIDEO)
