小型シンプルな 4K-IMG.LINK Rev2 長距離同軸HDMI延長 受信機

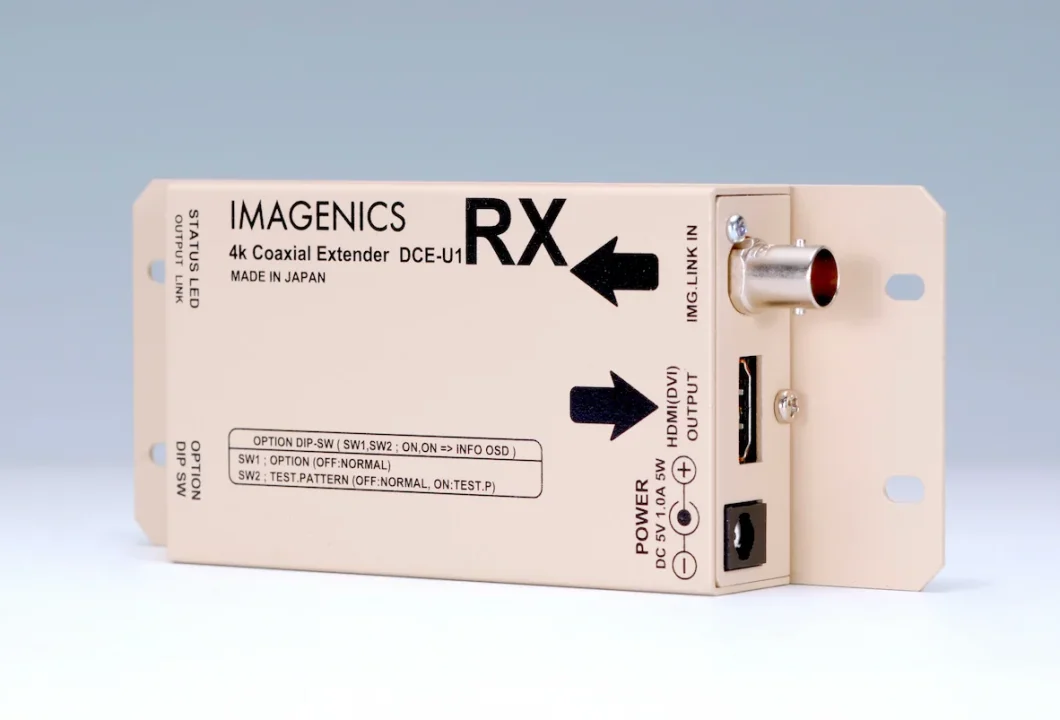

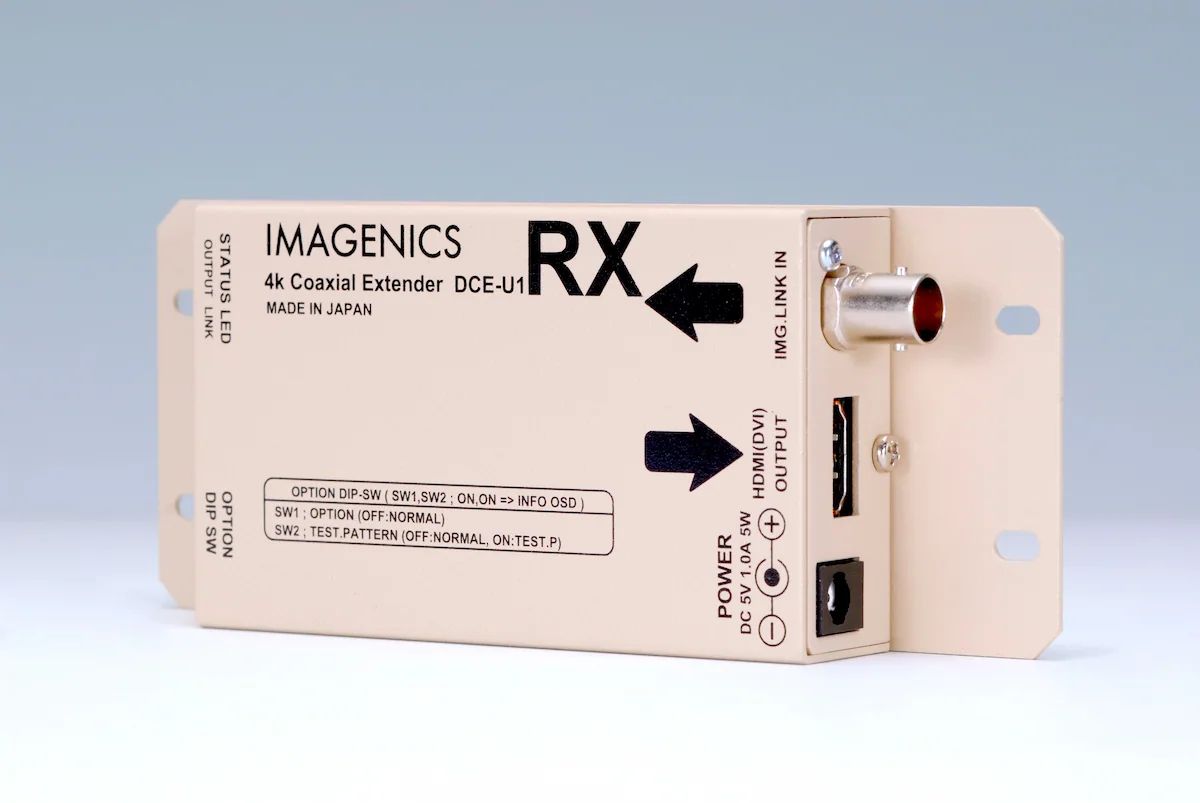

DCE-U1RXは、IMG.LINK信号伝送器のHDMI端子型受信器です。IMG.LINK Rev2規格に対応しており、HDMI 2.0 / HDCP 2.2 の4K@60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の送受信器の組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能。伝送距離はHDMI信号の解像度等には依存しません。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内です。音声信号は非圧縮伝送です。

【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 同軸ケーブル1本で、4K HDMI信号を最長210mの伝送。
  • 4K60p(4:4:4)、HDCP2.2対応。
  • 送信器~受信器間の映像遅延は、最大2ms。
  • 圧縮率は映像の解像度に応じて1/2から1/5程度のビジュアルロスレス伝送。
  • ロングリーチ動作に対応し、最長300mの伝送が可能。
  • 従来のIMG.Link分配器・スイッチャーを使用可能。
  • 従来製品(CRO-UIL2AT/R)と比較して、体積比ー60%の大幅なコンパクト化を実現しました。
4K信号方式 TMDSクロック :25 MHz ~ 340 MHz
ピクセルクロック :25 MHz ~ 600 MHz
データレート :0.75~ 18 Gbps
HDCP :1.4/2.2
対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
入力信号 <IMG.Link入力>
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75 Ω BNCx1
オリジナル再エンコード後の映像ビットレート 2.5Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能、IMG.LINK Rev1規格(非映像圧縮), Rev2規格(VC-2HQ映像圧縮)全自動対応。
出力信号 <映像出力>
TMDS信号(デジタルRGB,YPbPr(444,422,420)) HDMI-Aコネクタ1系統 (HDCP 1.4, 2.2対応、DVI信号出力可能)
HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI
Rev1.0 規格準拠信号
(対応仕様の詳細は仕様書をご覧ください)
送信器・受信器間の同軸伝送距離 L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m
( 設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)
その他機能 HDMI→DVI信号変換機能、4K→FHD解像度変換機能、
出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、
内蔵テストパターン・トーン発生機能、
オンスクリーン表示によるインフォメーション機能、
IMG.LINK Rev1, Rev2およびロングリーチ動作自動判別機能、ほか
電源 / 消費電力 DC 5 V 1.0 A 5 W(最大)
外形寸法 / 質量 幅60 mm × 高さ24 mm × 奥行100 mm (突起物を除く)/約 280 g( 本体のみ)、約360g(羽型アングル含む)
付属品 AC100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック付きACアダプタ 1台 (5 V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-1) 1個
羽型アングル(汎用取り付け金具)1 枚(本体に実装済み)
発売開始年月 2020年5月
  1. 製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
  2. IMG.Linkは、イメージニクス株式会社の登録商標です。
  3. 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
