CRO-VIC23ビデオ入力 IMG.Link出力変換器
68,000円（税抜価格 ）
ビデオ信号をIMG.Linkに変換してシステムに組込可能なコンバーター

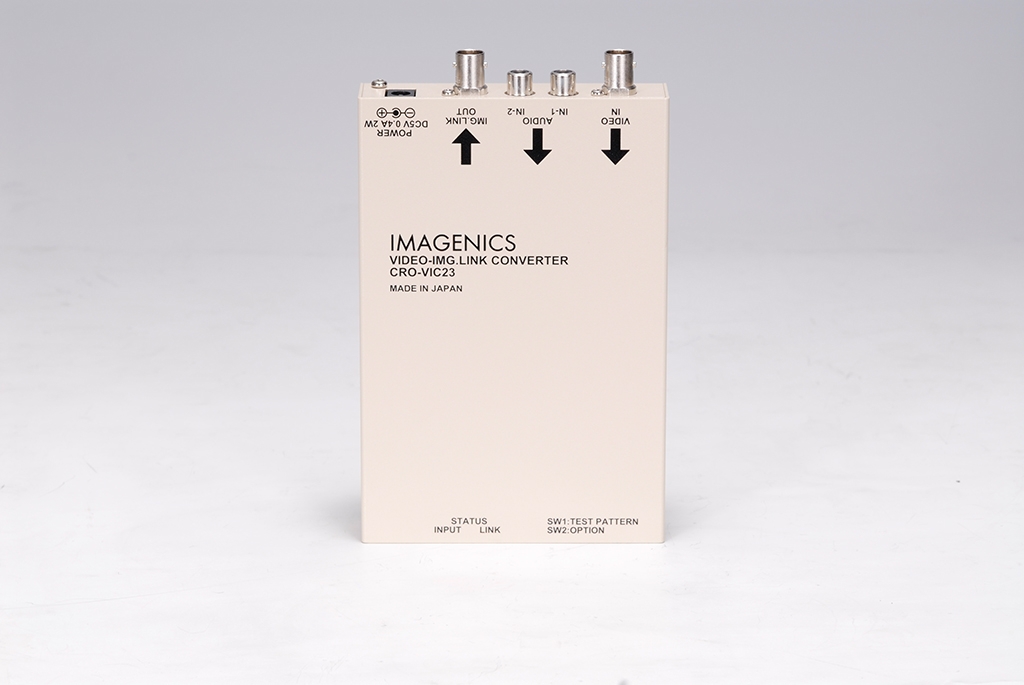

CRO-VIC23 はコンポジットビデオ信号とアナログ音声信号(2ch ステレオ)を、IMG.Link信号に変換する同軸送信器です。
※本製品の出力信号はインターレースです。多くのDVIモニター等はインターレース非対応ですのでご注意ください。
フレームシンクロナイザ付きの受信機CRO-URS2Aなどをご利用ください。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- IMG.Link対応製品です。
- コンポジットビデオ信号とアナログ音声信号(2ch ステレオ)をIMG.Link 信号に変換します。
- ビデオ入力フォーマットはNTSCとPALに対応します。

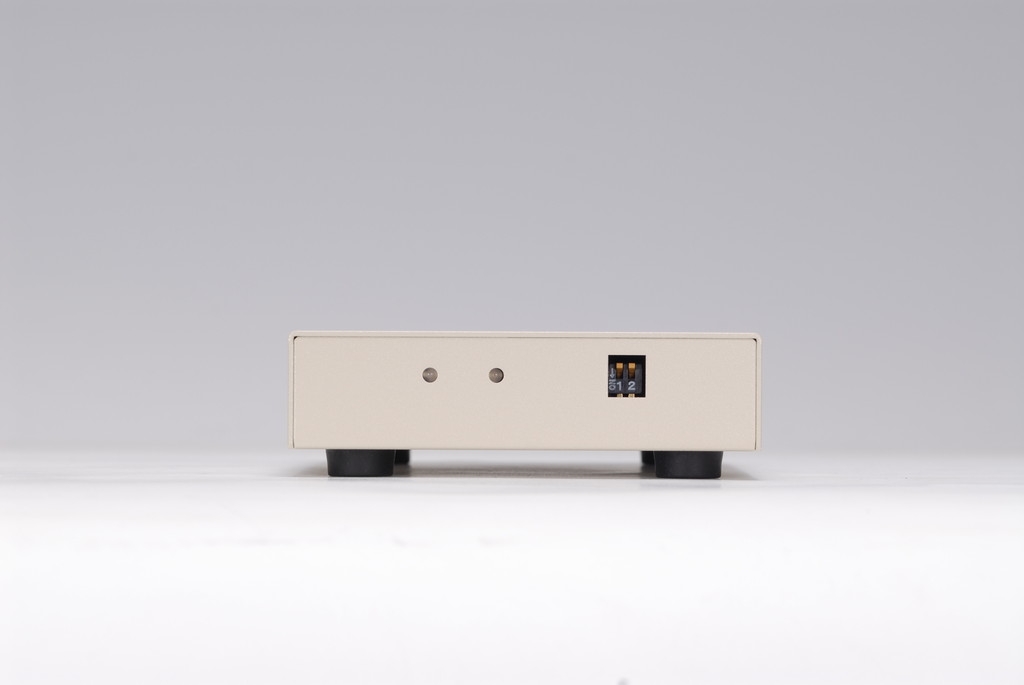

- 入力信号状態、リンク状態を表示するステータスLED装備。
- ビデオ入力が無い時は灰色画面(または黒色画面)を出力します。
ご注意)TBC機能のないVHS等の非標準的な信号は直接入力できませんので十分ご注意ください
わたしたちの製品について
| コンポジット入力 | 1.0 V(p-p) 75 Ω BNC 1 系統 |
|---|---|
| 対応フォーマット | NTSC、PAL |
| アナログ音声入力 | 不平衡 -10 dBu 約50 kΩ RCA ピンジャック 2ch 1 系統 |
| 最大入力レベル | +10 dBu |
| 音声周波数特性 | 20 Hz ～ 20 kHz -1 dB ～ +1 dB 以内 |
| 音声SN比 | 85 dB 以上(1 kHz / A 特性) |
| 音声歪率 | 0.06 %(1 kHz) |
| 音声標本化周波数 | 48 kHz / 24 bit |
| IMG.Link出力 | オリジナル再エンコード方式デジタルシリアル信号 1.0 V(p-p) 75 Ω BNC 1 系統 |
| 同軸伝送距離 | L-7CHD：210 m、 L-5CFB：110 m、 L-5C2V：60 m、 L-3CFB：60 m、L-3C2V：30 m (設置環境等により距離が短くなる場合があります) |
| その他 | 入力状態・リンク状態のLED 表示機能、テストパターン出力機能 |
| 電源 | DC 5 V 0.4 A |
| 消費電力 | 2 W(最大) |
| 質量 | 約500 g |
| 外形寸法 | 幅100 mm×高さ25 mm×奥行150 mm (突起物を含まず) |
| 付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力) |
| 販売開始年月 | 2014年11月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
ラックマウント/壁面 取付金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に１個付属しております。
