CRO-URS2ML4K映像対応HDMI信号同軸延長器・マルチ画面対応受信器(FS機能付き)

120,000円（税抜価格）

映像音響用語集

画面拡大縮小LANコントロール可能 4K-IMG.LINK Rev2長距離同軸HDMI延長 FS受信機

CRO-URS2MLは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1,2共通)受信器です。
ILSシリーズのスイッチャー切替により、極めて高速なフリーズ型のシームレス繋ぎにも対応できます。また、LANまたはIMG.LINK送信側からの制御により、
ズーム機能やマルチ画面等に対応した任意位置切出し拡大表示機能があります。【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】

製品について

製品仕様

ダウンロード

4K 対応フレームシンクロナイザ機能

「CRO-URS2ML」「CRO-URS2MR」（以下CRO-URS2Mシリーズ）は入力したIMG.LINK信号を4K解像度に統一変換します。
また、後段機器のEDID情報により、全自動で1080p解像度へダウンコンバート出力します。

擬似シームレス機能

CRO-URS2Mシリーズを弊社IMG.LINKスイッチャーの後段に接続して使用すると、超高速擬似シームレス切り替え動作で切り替え表示します。多彩なパターンでスムーズな映像表示切り替えが行なえます。

マルチ画面機能

CRO-URS2Mシリーズは、複数のディスプレイを組み合わせて1枚の映像の様に表示できるマルチ画面機能を備えています。ディスプレイの機能に頼ることなく、マルチ画面へのすばやい切り替え効果でダイナミックな映像表現が可能です。

上下左右独立反転、180度回転機能

映像信号の上下反転、左右反転、180度回転に対応します。
映像の鏡映しなど用途にご活用ください。

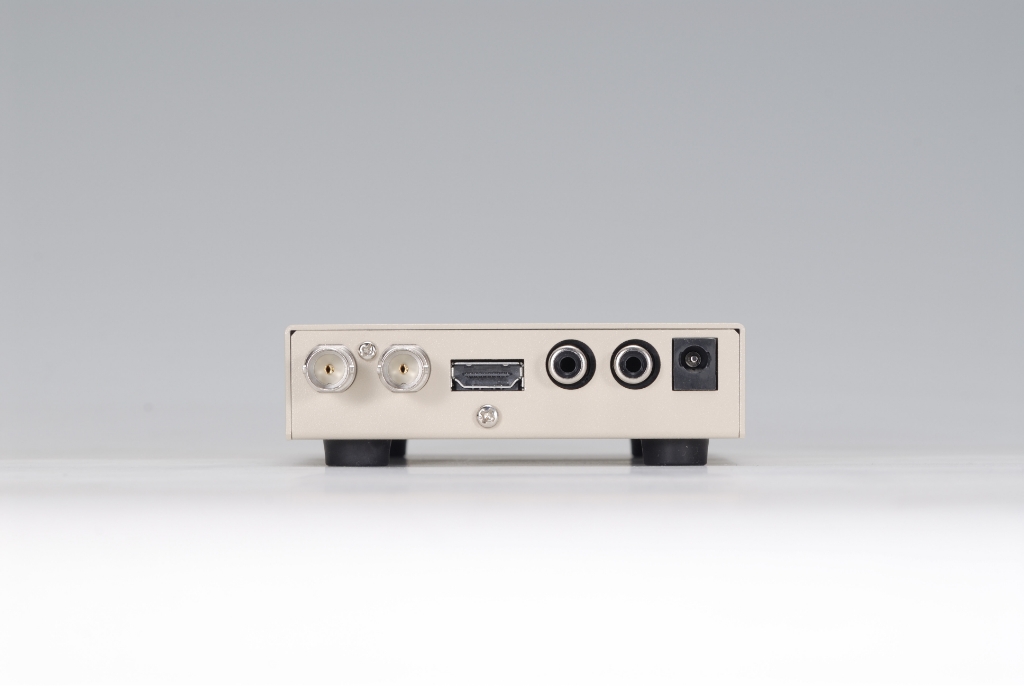

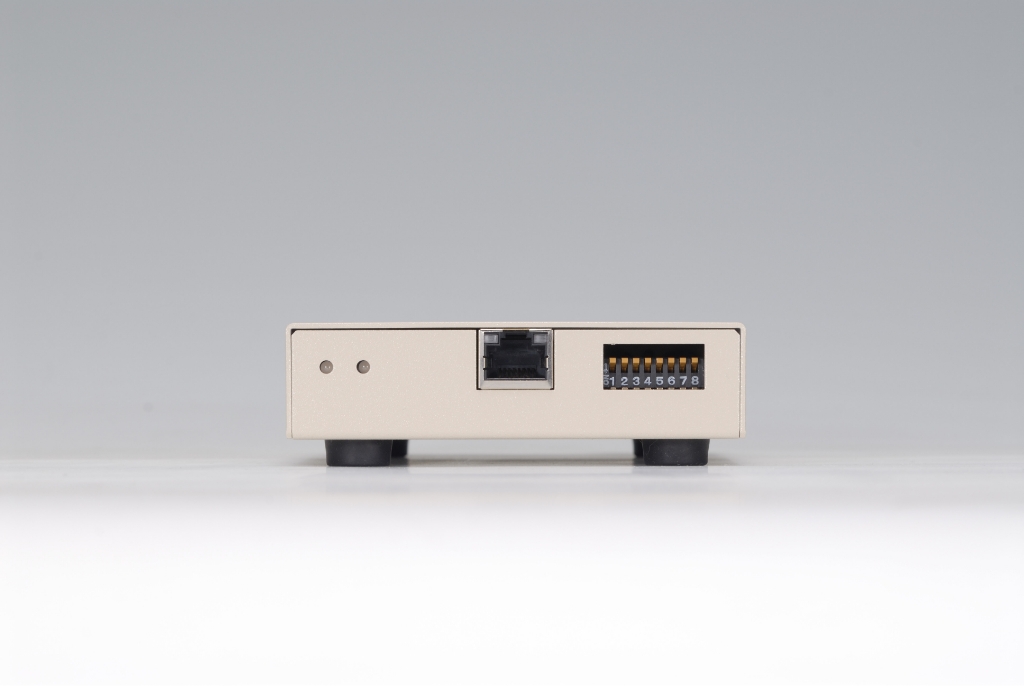

写真・各部名称

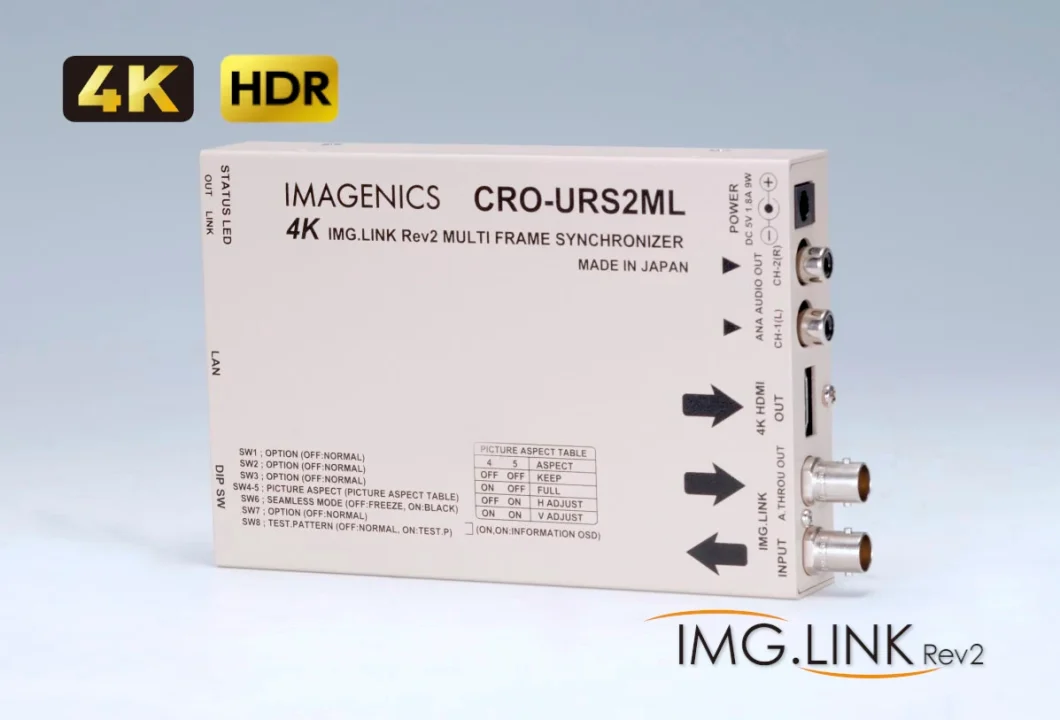

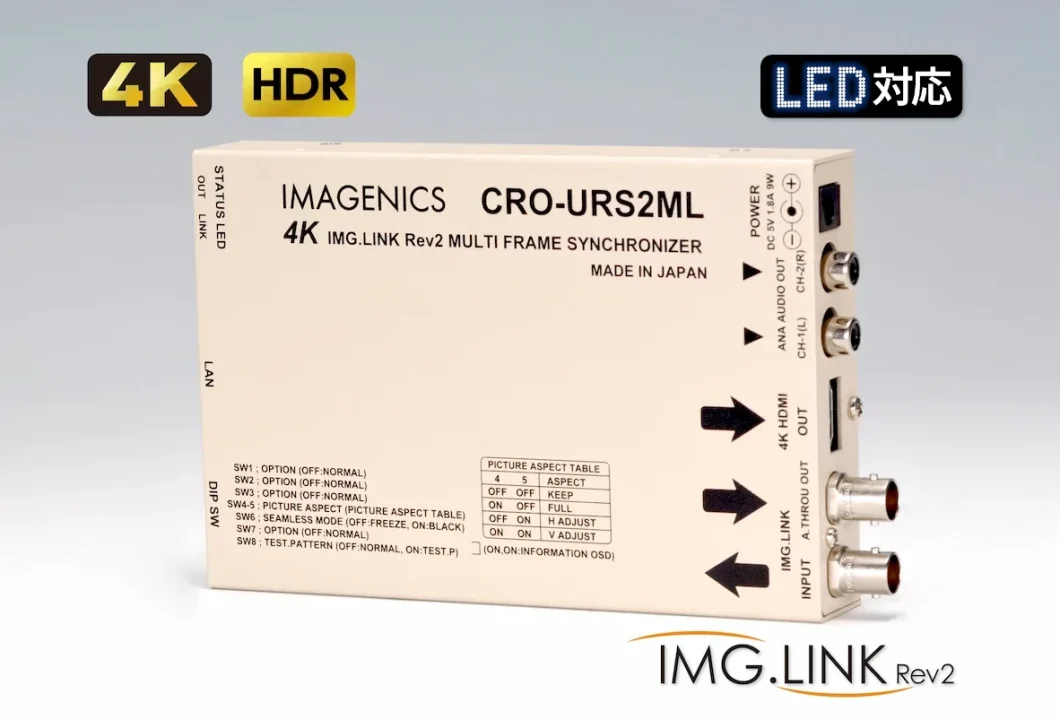

CRO-URS2ML 各部名称

4K信号方式	TMDSクロック：25 MHz ～ 340 MHz ピクセルクロック：25 MHz ～ 600 MHz データレート：0.75～ 18 Gbps HDCP ：1.4/2.2 対応解像度：4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit　など
入力信号	＜IMG.Link入力＞オリジナル再エンコード方式によるデジタルシリアル信号　1系統 1.0 Vp-p 75 Ω BNCx1 オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI信号 (固定ビットレート、音声は9.216 Mbps)オリジナル双方向通信リンク機能、 IMG.LINK Rev1規格(非映像圧縮), IMG.LINK Rev2規格(VC-2 HQ映像圧縮)全自動対応。
出力信号	＜映像出力＞ TMDS信号(デジタルRGB,YPbPr(444,420)) HDMI-Aコネクタ1系統　(HDCP 1.4, 2.2対応、DVI信号出力可能) HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号出力解像度：通常は EDID 情報により全自動変換されます。外部制御から以下の固定解像度が設定できます。 4K60(3,840 x 2,160) WQHD(2,560 x 1,440) WUXGA(1,920 x 1,200.RB) FHD(1,920 x 1,080) UXGA(1,600 x 1,200) SXGA(1,280 x 1,024) WXGA(1,280 x 800) XGA(1,024 x 768) 垂直周波数は全て 59.94 Hz となります。(フレームロック機能利用では 59 Hz～60 Hz の範囲内) 映像遅延：約33 ms から約50 ms( 入出力間フレーム非同期により連続変動) マルチ画面動作用に入力フレームロックした時は、約34ms 遅延固定となります。音声遅延：LPCMで使用時のみ約42 ms 固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。＜IMG.Link アクティブスルー出力＞オリジナル再エンコード方式によるデジタルシリアル信号　1系統　1.0 Vp-p 75 Ω BNCx1 入力 IMG.LINK 信号をリクロック処理後、再出力します。IMG.LINK での双方向通信機能も有効です。 ※ 4Kフレームシンクロナイザー出力ではありません。リクロックされた入力IMG.LINK信号の再出力です。複数の本器を同軸ケーブルでデイジーチェーン接続することによりマルチ画面構成が可能です。
音声信号	＜音声出力＞アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡　2チャンネル 1系統 RCA端子x2 最大音声出力レベル：+10 dBu (HDMIエンベデット音声入力 0 dBFS時) 音声サンプリング：24 bit 48 kHz リニアPCM方式
送信器・受信器間の同軸伝送距離	L-7CHD：210m、L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V：30m (設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)
LAN通信機能	10BASET-T, 100BASE-TX(自動判定) RJ45 1系統。工場出荷設定時は本器が外部制御を受けるサーバー動作に設定されています。設定変更により、接続される表示機器等へIMG.LINK送信器側からの制御コマンドを出力するクライアント動作も可能です。全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。
外部制御機能	本器へのLAN通信またはIMG.LINK送信器側からの通信機能を通して、本器宛てにコマンドを送り制御することができます。拡大縮小リサイズや切り出し位置、上下左右の反転などの外部制御が可能です。また、本器のLAN端子からクロスケーブルを用いて直接表示機器をIMG.LINK送信器側から制御することも可能です。詳しくは取扱説明書と外部制御取扱説明書を参照ください。映像や音声が無くても通信可能です。また、複数台の受信器や分配器を接続運用しているときは、一部制限事項等が発生します。詳しくは取扱説明書を参照ください。 ※ 弊社のHPより提供中のCRO-RS22制御アプリがご利用になれます。（映像の90度回転系のみ非対応です。）
その他機能	4K映像またはフルHD映像への全自動変換機能、アスペクト変換機能、拡大縮小バリアブルズーム機能、マルチ画面対応切り出し拡大機能、上下左右の独立した反転機能、出力映像のトリミング機能、フリック・ワイプ・フリーズ・フェード・ブラック型の疑似シームレス繋ぎ機能、出力HDMI→DVI信号変換機能、各種メモリー機能、出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、 IMG.LINK Rev1,Rev2およびロングリーチ動作自動判別機能、入力映像またはIMG.LINK信号へのフレームロック機能。ほか。
電源 / 消費電力	DC 5 V 1.8 A / 9 W (最大)
外形寸法 / 質量	幅100mm 高さ25 mm 奥行150 mm （突起物は含まず） / 約 550 g
付属品	AC 100 V 27 VA 50 Hz・60 Hz 国内専用ACアダプタ 1台（5 V 2.3 A 出力、ロック機構付き） HDMI コネクタ抜け止め（CL-1） 1 個、結束バンド 1 本
発売開始年月	2022年11月
