アナログ音声・制御対応 4K-IMG.LINK Rev2長距離同軸HDMI延長 FS受信機

CRO-URS2Aは、4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1,2共通)受信器です。
弊社ILSスイッチャー切替により超高速なフリーズ型またはフェード型のシームレス繋ぎが可能で、送受信器間のHDMI映像音声信号の絶対遅延は最大50 ms
また、フレームシンクロナイザー無し動作モードへ切替にて最大2ms低遅延動作も可能です。【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】

製品について
製品仕様
ダウンロード
関連製品 / オプション

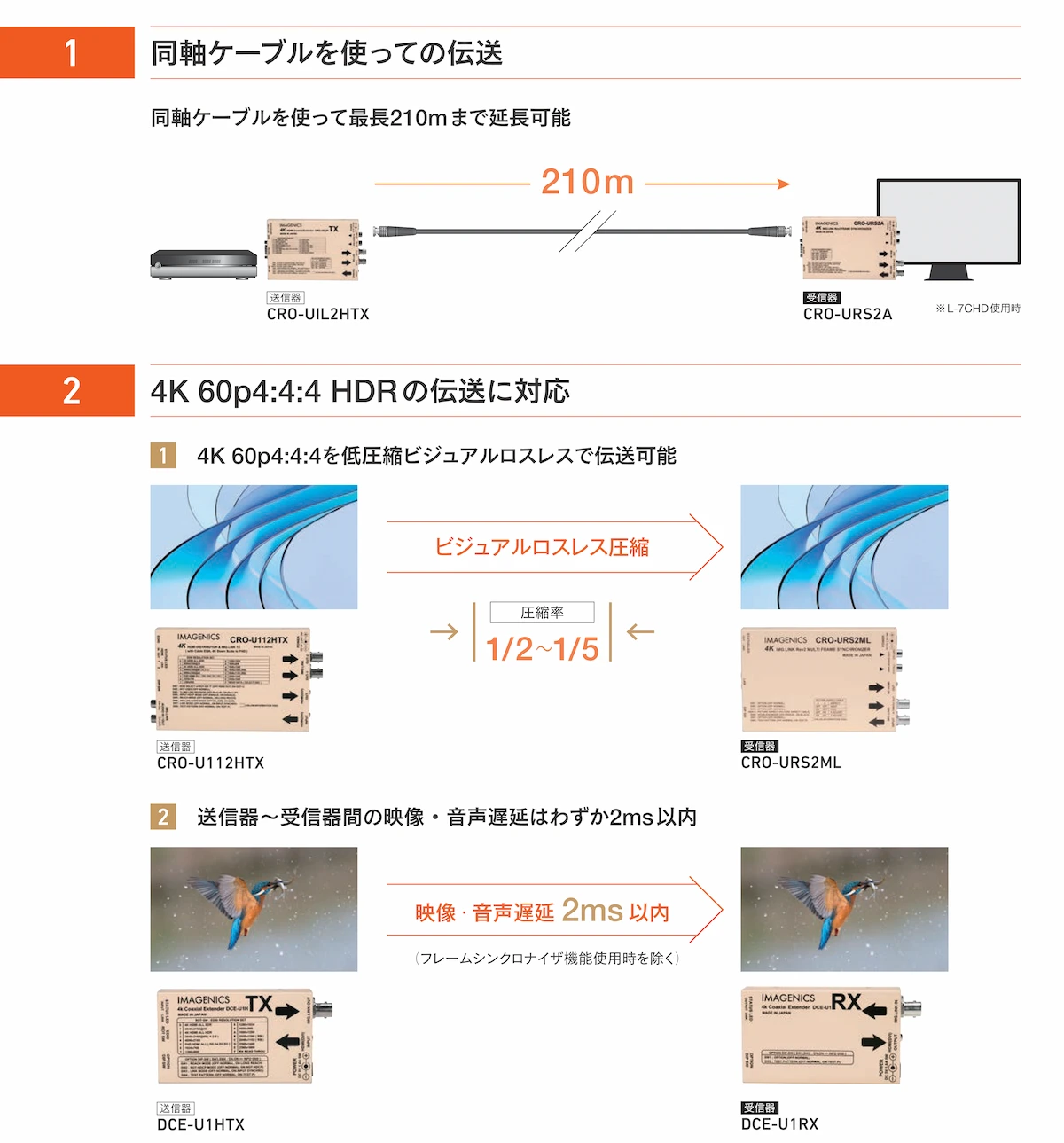

  • 同軸ケーブル1本で、4K HDMI信号とRS-232C信号を、最長210mの伝送。
  • 4K60p(4:4:4)、HDCP2.2対応。

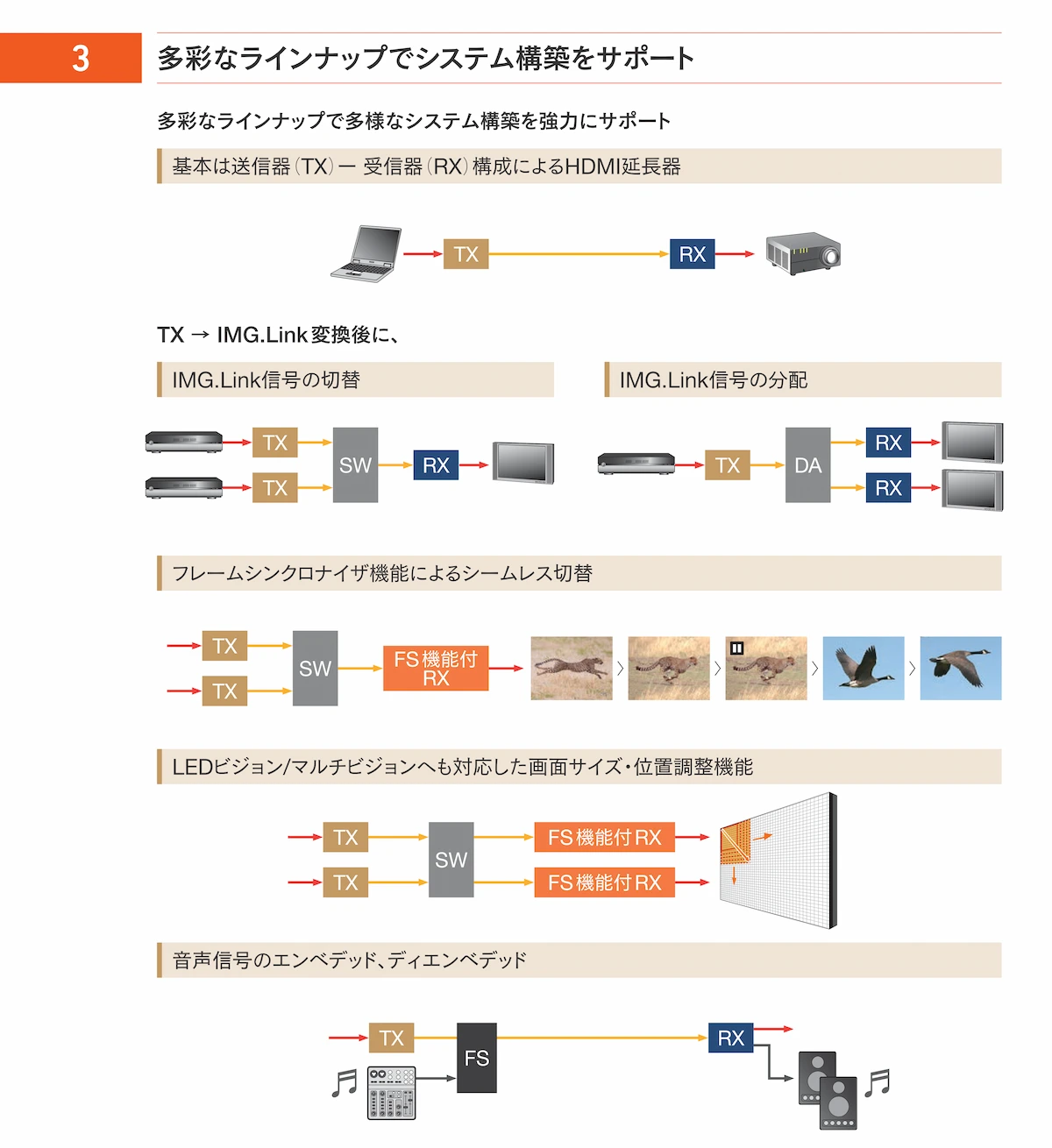

  • フレームシンクロナイザー機能を装備した、IMG.Link受信器です。
  • 圧縮率は映像の解像度に応じて1/2から1/5程度のビジュアルロスレス伝送。
  • ロングリーチ動作に対応し、最長300mの伝送が可能。
  • 入力信号の解像度が変化したり、途切れたりした場合でも、本機からの 映像出力は、同一解像度で常時出力していますので、表示器に負担がかかりません
  • 従来のIMG.Link分配器・スイッチャーを使用可能。
  • アナログ音声のデエンベデット機能装備。
  • はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。




わたしたちの製品について

4K信号方式 TMDSクロック :25 MHz ~ 340 MHz
ピクセルクロック :25 MHz ~ 600 MHz
データレート :0.75~ 18 Gbps
HDCP :1.4/2.2
対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
入力信号 <IMG.Link入力>
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1
オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能、
IMG.LINK Rev1規格(非映像圧縮), Rev2規格(VC-2 HQ映像圧縮)全自動対応。
出力信号 <HDMI映像出力>
TMDS信号(デジタルRGB,YPbPr(444,420)) HDMI-Aコネクタ1系統 (HDCP 1.4, 2.2対応、DVI信号出力可能)
HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号

出力解像度は常に3840 x 2160 @59.94 Hz(444/420)またはフルHD(444)へ、EDID情報により全自動変換されます。
映像遅延 :約33 ms から 約50 ms( 入出力間フレーム非同期により連続変動)
フレームシンクロナイザーモード無し動作モードでの映像遅延は2ms未満。

音声遅延 :LPCMで使用時のみ約42 ms 固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。
フレームシンクロナイザー無し動作モードでの音声遅延は2ms未満。

<IMG.Link アクティブスルー出力>
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1
音声信号 <音声出力>
アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2
最大音声出力レベル :+10 dBu (HDMIエンベデット音声入力 0 dBFS時)
音声サンプリング :24 bit 48 kHz リニアPCM方式

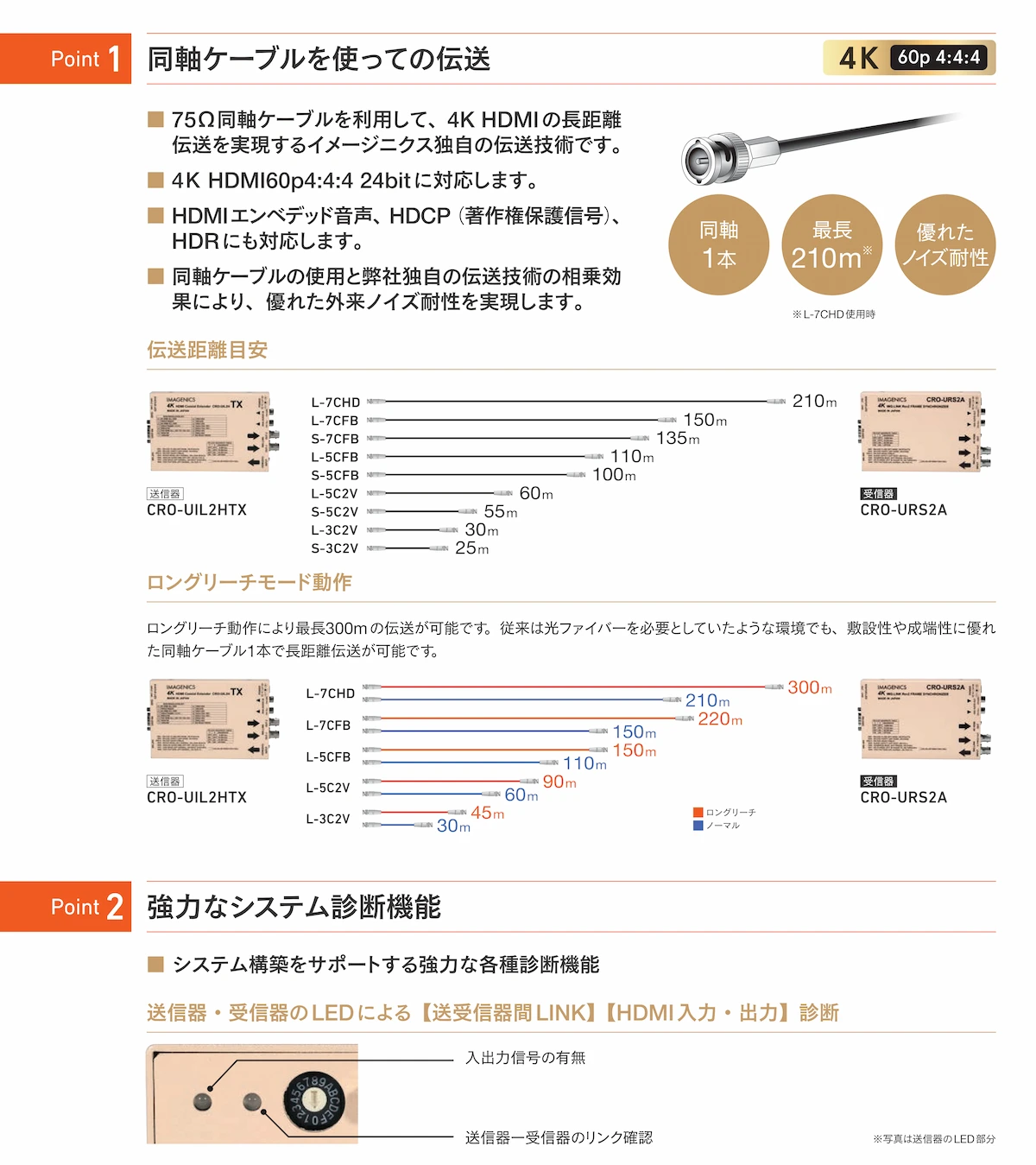

送信器・受信器間の同軸伝送距離 L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m
( 設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)
RS-232C RS-232C準拠 全二重 D-SUB9 (オス) 1系統 ボーレート:9,600 bps(初期値)、
19,200 bps、38,400 bps フロー制御:ノンフロウ(初期値)、
RTS/CTSハードフロウ パリティ:ノンパリティ(初期値)、イーブンパリティデータ8ビット、1ストップビット
その他機能 4K映像への全自動変換機能、アスペクト変換機能、HDMI→DVI信号変換機能、4K出力信号のFHD解像度変換機能、
出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、
オンスクリーン表示によるインフォメーション機能、IMG.LINK Rev1, Rev2およびロングリーチ動作自動判別機能、
フレームシンクロナイザーモード無し動作モード、ほか。
電源 / 消費電力 DC 5 V 1.2A 6W(最大)
外形寸法 / 質量 幅100mm × 高さ25mm × 奥行150mm (突起物を除く)/約 550g
付属品 AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-1) 1個
発売開始年月 2021年3月
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。

HDMIケーブル

  • UHP
    シリーズ
    (斡旋商品)

※4K60p(4:4:4)18G対応です。
長さ(m) 型式 税抜価格(円)
2 UHP-2 7,200
3 UHP-3 8,400
5 UHP-5 10,800
※掲載価格は2023年1月受注分からの新価格です。 対応信号:4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
