2025年11月発売

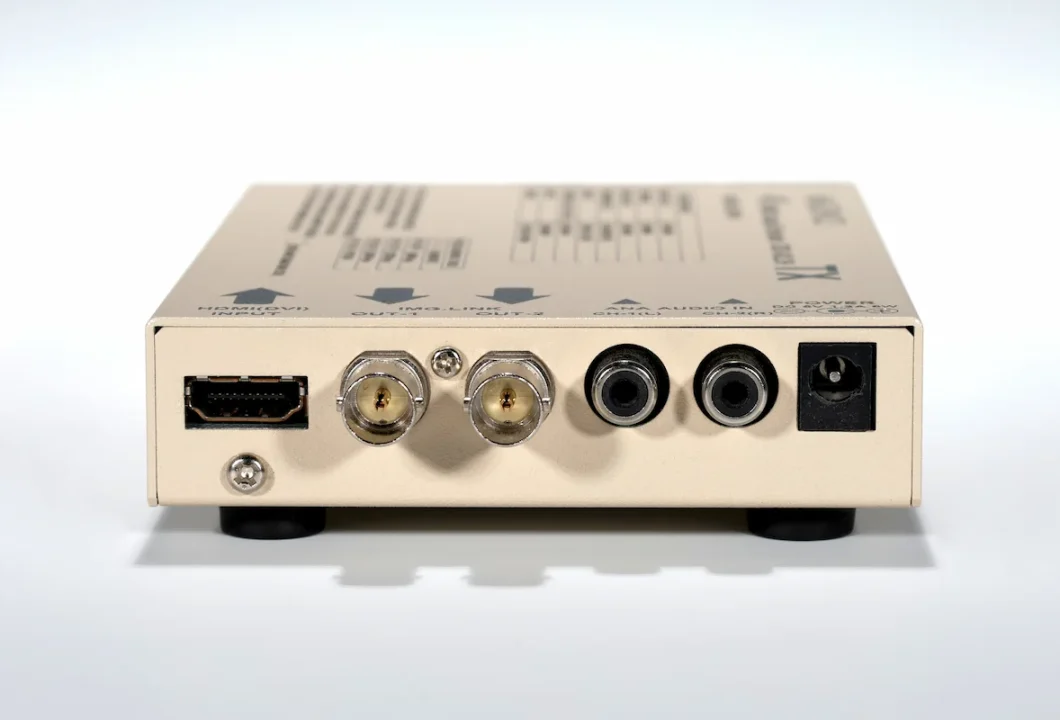

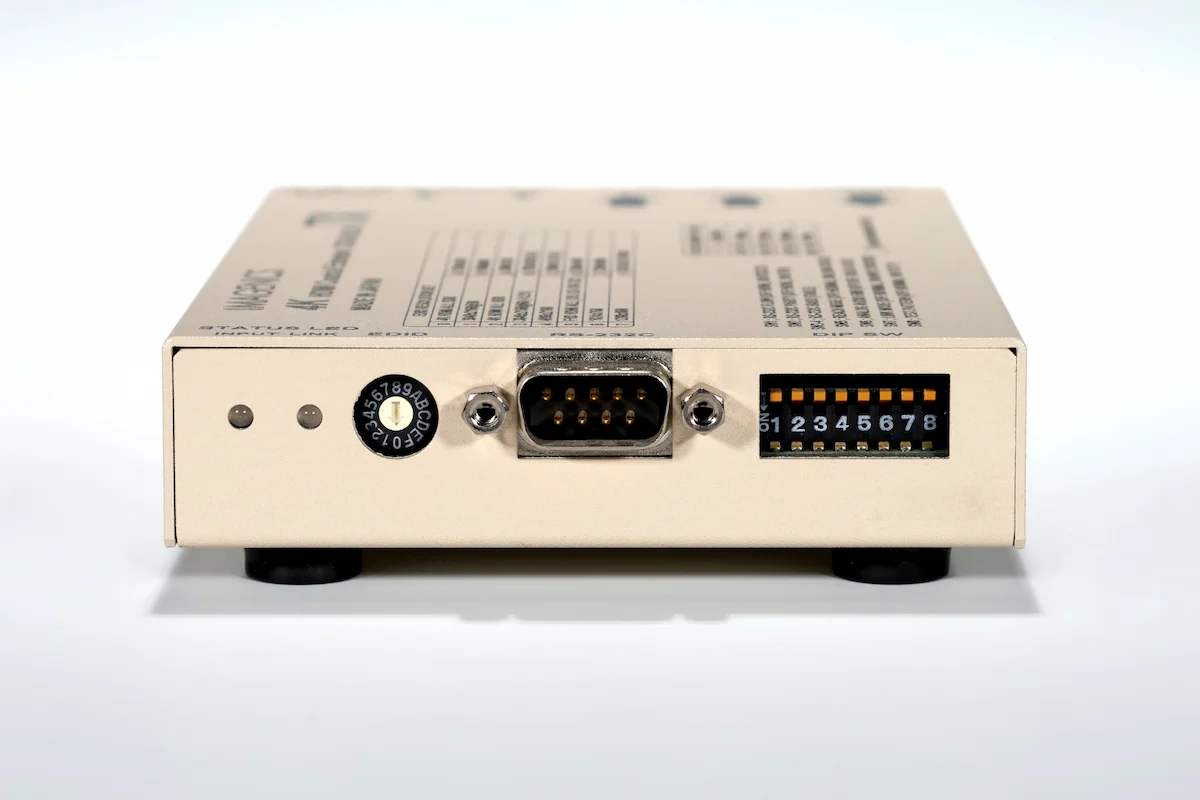

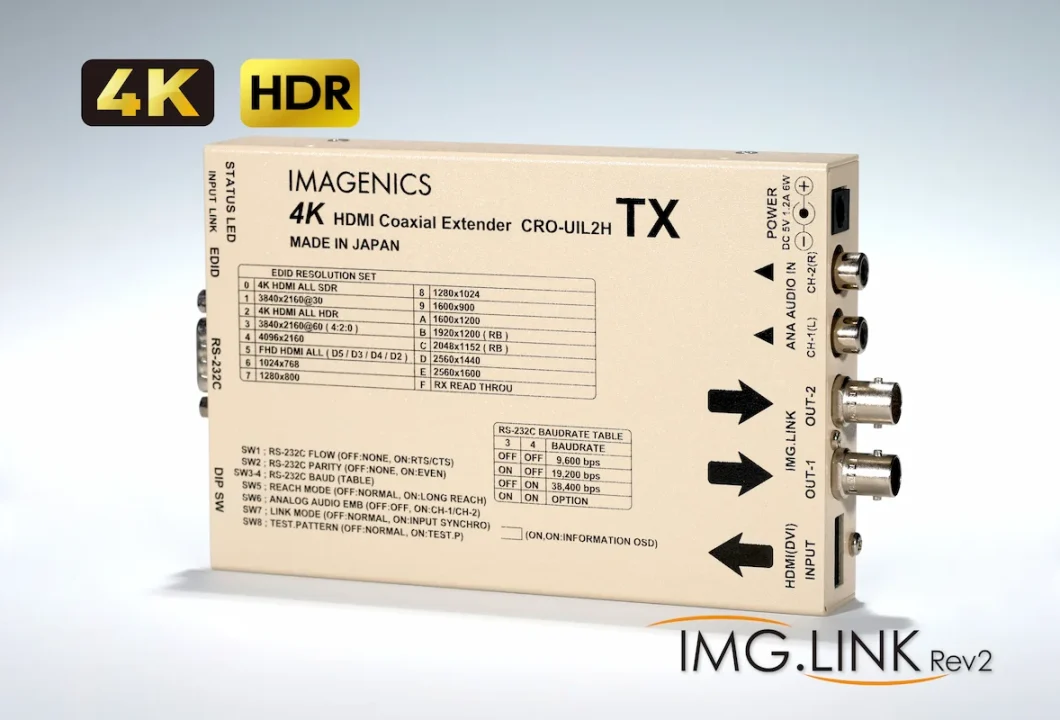

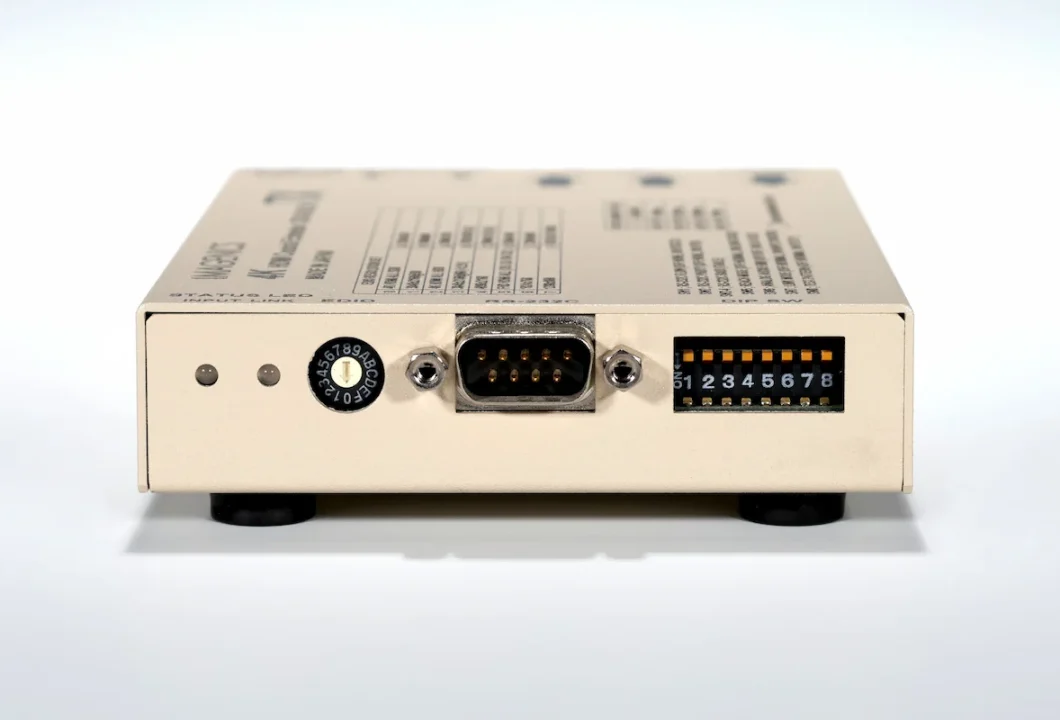

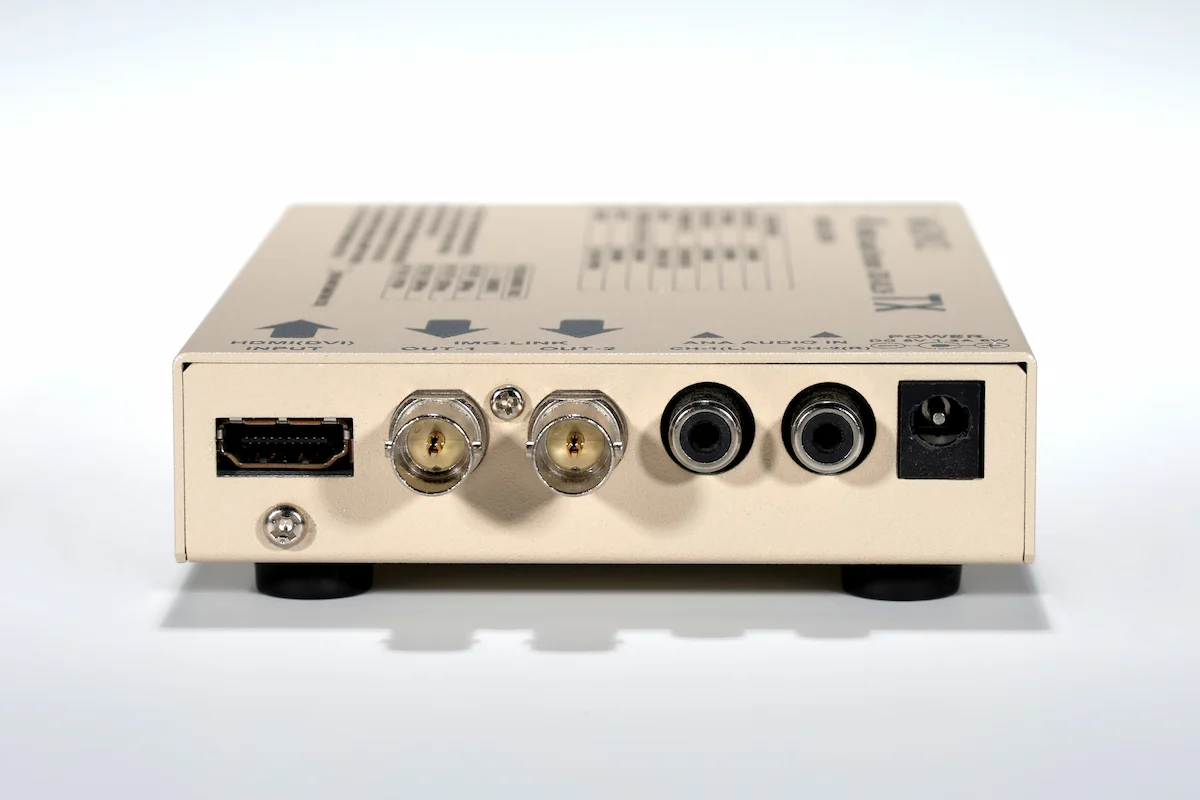

CRO-UIL2HTX4K映像対応 HDMI信号同軸延長器・送信器

88,000円（税抜価格 ）
映像音響用語集
アナログ音声・制御対応　4K-IMG.LINK Rev2長距離同軸HDMI延長 送信機

CRO-UIL2HTXは、IMG.LINK信号伝送器のHDMI送信器です。IMG.LINK Rev2規格に対応しており、HDMI 2.0 / HDCP 2.2 の4K＠60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の受信器との組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能です。伝送距離はHDMI信号の解像度等には依存しません。
RS-232C信号の双方向通信やアナログステレオ音声のエンベデットにも対応しています。

製品について
製品仕様
ダウンロード
関連製品 / オプション
  • 製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
  • 同軸ケーブル1本で、4K HDMI信号とアナログステレオ音声、RS-232C信号を、最長210mの伝送。
    IMG.LINK Rev2 規格に対応しており、HDMI 2.0 / HDCP2.2 の 4K＠60 の 444 カラー映像伝送に対応します。
  • 送信器～受信器間の映像遅延は、最大2ms。
  • IMG.Link Rev2伝送では、4K＠60映像を含む全ての解像度にて、4:4:4サンプル方式（RGB 4:4:4, YUV Y:4:4:4）を採用した
    ビジュアルロスレス低遅延低圧縮方式により、PC映像の様なグラフィック映像にも優れた色分離を提供します。
    （通常動作にて、概ね1/2から1/5圧縮程度となります）
  • IMG.Link Rev2伝送では、新たにロングリーチ動作モードに対応し、同じ同軸ケーブルにて概ね1.5倍の距離を伝送可能にします。
  • 4K HDR映像に対応できます。また音声は、HBRを除く一般的な圧縮音声および8chまでのLPCM音声に対応しています。
  • 動作状態を示す4つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
電源はACアダプタより給電
本製品のラックマウント/壁取付金具について
4K IMG.Linkとは

わたしたちの製品について

入力信号部 入力デジタル映像信号（HDMI(DVI) INPUT）
TMDS 信号（デジタル RGB,YPbPr(444,422,420)） HDMI-A コネクタ 1 系統（HDCP 1.4,2.2対応、DVI 信号入力可能）
HDMI 2.0 規格準拠信号（エンベデット音声最大 8ch を含む）または 24 ビットフルカラー DVI Rev1.0 規格準拠信号
ピクセルクロック 25 MHz ～ 600 MHz かつ、水平周波数 15 kHz ～ 200 kHz かつ、垂直周波数 23 Hz ～ 240 Hz
の範囲内の、水平アクティブ画素 320 ～ 4096、垂直アクティブライン 240 ～ 2160 までの映像信号に自動対応
（D1～D5(FHD)相当, 4K の HDMI 信号および、320×240@60 ～ 4096×2160@60 の一般的な PC 解像度信号に自動対応）
出力信号部 出力デジタルシリアル映像信号（IMG.LINK OUT-1, OUT-2）
オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω 2 分配 BNCx2
オリジナル再エンコード後の映像ビットレート約 2.5 Gbps NRZI 信号（固定ビットレート、音声は 9.216 Mbps）
オリジナル双方向通信リンク機能、IMG.LINK Rev2 規格（VC-2 HQ 映像圧縮）

※ IMG.LINK Rev2 信号のみ出力可能です。従来の IMG.LINK Rev1 信号は出力できません。
IMG.LINK 受信器は、IMG.LINK Rev2 対応機器をご用意ください。
なお、IMG.LINK Rev2 信号は従来の分配器と ILS シリーズのスイッチャーを全て利用できます。
アナログ音声信号 ＜音声入力＞
アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡2チャンネル 1系統 RCA端子x2
音声周波数特性 ：20Hz ～ 20 kHzにて、-1 dB ～ +1 dB
音声S/N比 ：80 dB 以上 (1 kHzのA特性)
音声クロストーク ：80 dB
以上音声歪率 ：0.03 % 以下
最大音声入力レベル ：+10 dBu (HDMIエンベデット音声出力 0 dBFS時)
音声サンプリング ：24 bit 48 kHz リニアPCM方式

※ 入力信号に既にエンベデット音声が有る場合の入力アナログからのエンベデット処理は、挿げ替え処理となります。
EDID 機能 IMG.LINK 受信器(DCE-U1RX, CRO-URS2A 等)から送られてくる表示機器の EDID データをスルー使用するか、
15 種の本体内蔵の解像度データを ROT-SW の設定で選択使用するかを選べます。
2 番で 4K HDR 映像へも対応できます。詳しくは取扱説明書を参照ください。
送信器・受信器間の同軸伝送距離 下表の伝送距離はあくまで目安です。実際の設置環境等により距離が短くなる場合があります。
但し、入力映像の解像度には依存しません。
工場出荷検査では、カナレ電気社製のL-5CFB同軸ケーブル120m長にて全数検査を行っています。
同軸ケーブル名
(カナレ電気社製)		通常動作での
最大延長距離		ロングリーチ動作での
最大延長距離
L-3C2V30m45m
L-3CFB / L-5C2V60m90m
L-5CFB110m150m
L-7CFB150m220m
L-7CHD210m300m
S-5CFB(参考値)100m150m
RS-232C RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統。（モデム相当のピンアサイン）
ボーレートは、9,600 bps(初期値)と 19,200 bps, 38,400 bps,への切替えが可能です。
フロー制御は、ノンフロウ(初期値）と、RTS/CTS ハードフロウへの切替えが可能です。
パリティは、ノンパリティ（初期値）と、イーブンパリティへの切替えが可能です。
その他の通信フォーマットは、データ 8 ビット、1 ストップビットです。変更はできません。
複数台の受信器や分配器を接続運用しているときは、一部制限事項等が発生します。詳しくは取扱説明書を参照ください。
その他付加機能 入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、
オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作動作設定機能、ほか
電源 / 消費電力 DC 5 V 1.2A 6W(最大)
外形寸法 / 質量 幅100mm × 高さ25mm × 奥行150mm　(突起物を除く)/約550g
付属品 AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)　
HDMIコネクタ抜け止め金具(CL-2) 1個
販売開始年月 2025年11月
