CRO-UIL2AT4K映像対応 HDMI信号同軸延長器・送信器
88,000円(税抜価格 )
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
- Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
- 著作権で保護された映像コンテンツを保護するための暗号化技術
- HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
- RoHS(Restriction of Hazardous Substances Directive , 危険物質に関する制限令)とは、 電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

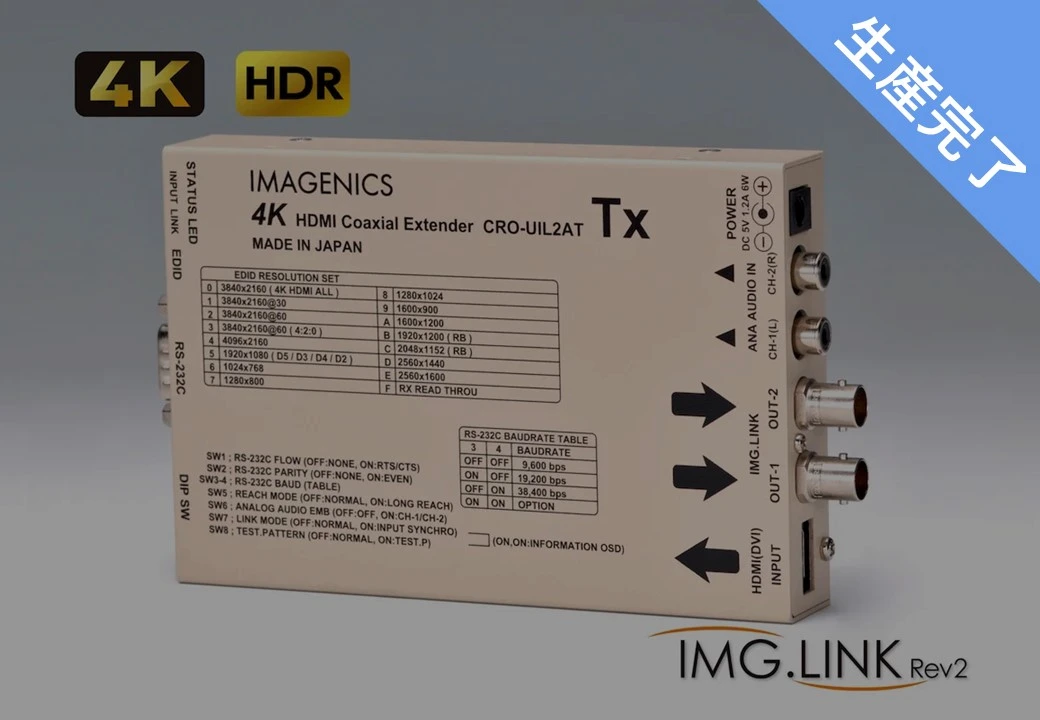

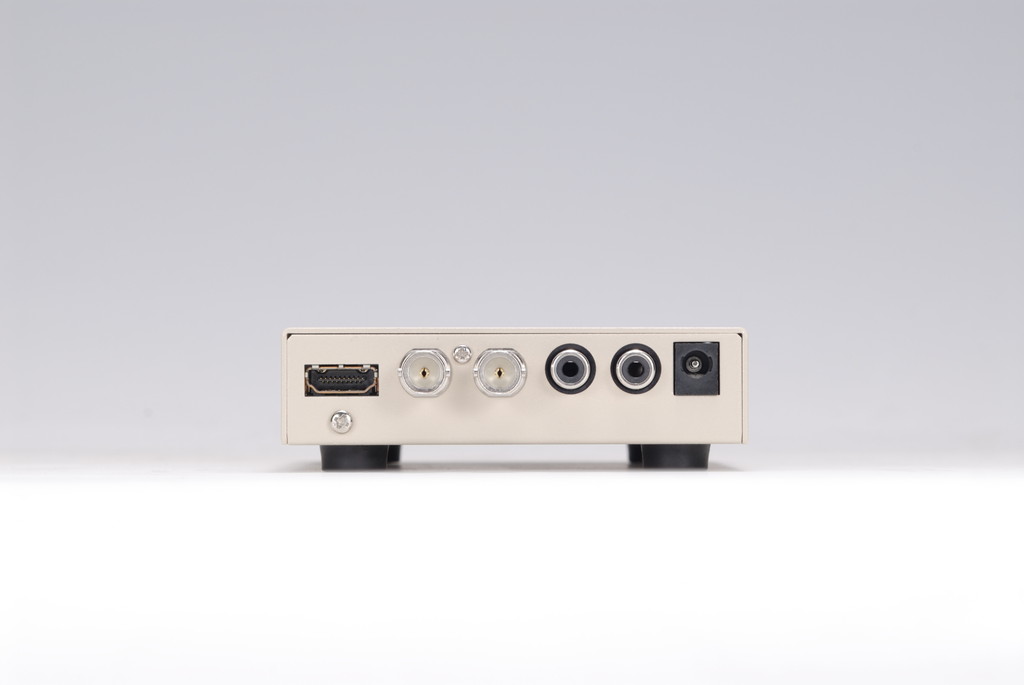

アナログ音声・制御対応 4K-IMG.LINK Rev2長距離同軸HDMI延長 送信機
CRO-UIL2Tは、IMG.LINK信号伝送器のHDMI送信器です。IMG.LINK Rev2規格に対応しており、HDMI 2.0 / HDCP 2.2 の4K@60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の受信器との組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能です。伝送距離はHDMI信号の解像度等には依存しません。
RS-232C信号の双方向通信やアナログステレオ音声のエンベデットにも対応しています。【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 同軸ケーブル1本で、4K HDMI信号とRS-232C信号を、最長210mの伝送。
- 4K60p(4:4:4)、HDCP2.2対応。
- 送信器~受信器間の映像遅延は、最大2ms。
- 圧縮率は映像の解像度に応じて1/2から1/5程度のビジュアルロスレス伝送。
- 「ロングリーチモード」に対応し、最長300mの伝送が可能。
- 従来のIMG.Link分配器・スイッチャーを使用可能。
- はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。
4K信号方式 | TMDSクロック :25 MHz ~ 340 MHz ピクセルクロック :25 MHz ~ 600 MHz データレート :0.75~ 18 Gbps HDCP :1.4/2.2 対応解像度 :4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など |
|||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
入力信号部 | <映像入力> TMDS信号(デジタルRGB,YPbPr(444,422,420)) HDMI-Aコネクタ1系統 (HDCP 1.4, 2.2対応、DVI信号入力可能) HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号 ピクセルクロック25 MHz ~ 600 MHz かつ、水平周波数 15 kHz ~ 200 kHz かつ、垂直周波数 23Hz ~ 240Hzの範囲内の、 水平アクティブ画素 320 ~ 4096、垂直アクティブライン 240 ~ 2160までの映像信号に自動対応 (D1~D5(FHD)相当, 4KのHDMI信号および、320×240@60 ~ 4096×2160@60の一般的なPC解像度信号に自動対応) |
|||||||||||||||||||||
出力信号部 | <IMG.Link出力> オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0Vp-p 75 Ω 2分配 BNCx2 オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号(固定ビ ットレート、音声は9.216 Mbps) オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮) |
|||||||||||||||||||||
アナログ音声信号 | <音声入力> アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡2チャンネル 1系統 RCA端子x2 音声周波数特性 :20Hz ~ 20 kHzにて、-1 dB ~ +1 dB 音声S/N比 :80 dB 以上 (1 kHzのA特性) 音声クロストーク :80 dB 以上音声歪率 :0.03 % 以下 最大音声入力レベル :+10 dBu (HDMIエンベデット音声出力 0 dBFS時) 音声サンプリング :24 bit 48 kHz リニアPCM方式 |
|||||||||||||||||||||
送信器・受信器間の同軸伝送距離 | 下表の伝送距離はあくまで目安です。実際の設置環境等により距離が短くなる場合があります。 但し、入力映像の解像度には依存しません。 工場出荷検査では、カナレ電気社製のL-5CFB同軸ケーブル120m長にて全数検査を行っています。
|
|||||||||||||||||||||
RS-232C | RS-232C準拠 全二重 D-SUB9 (オス) 1系統 ボーレート:9,600 bps(初期値)、19,200 bps、38,400 bpsフロー制御:ノンフロウ(初期値)、RTS/CTSハードフロウ パリティ:ノンパリティ(初期値)、イーブンパリティデータ8ビット、1ストップビット |
|||||||||||||||||||||
その他付加機能 | 入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、 オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作動作設定機能、ほか |
|||||||||||||||||||||
電源 / 消費電力 | DC 5 V 1.2A 6W(最大) | |||||||||||||||||||||
外形寸法 / 質量 | 幅100mm × 高さ25mm × 奥行150mm (突起物を除く)/約550g | |||||||||||||||||||||
付属品 | AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力) HDMIコネクタ抜け止め金具(CL-1) 1個 |
|||||||||||||||||||||
販売開始年月 | 2019年9月 |
ラックマウント金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に1個付属しております。
HDMIケーブル
-
UHPシリーズ
(斡旋商品)
※4K60p(4:4:4)18G対応です。
長さ(m) | 型式 | 税抜価格(円) |
2 | UHP-2 | 7,200 |
3 | UHP-3 | 8,400 |
5 | UHP-5 | 10,800 |
対応信号:4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
※掲載価格は2023年1月受注分からの新価格です。
