2026年9月発売

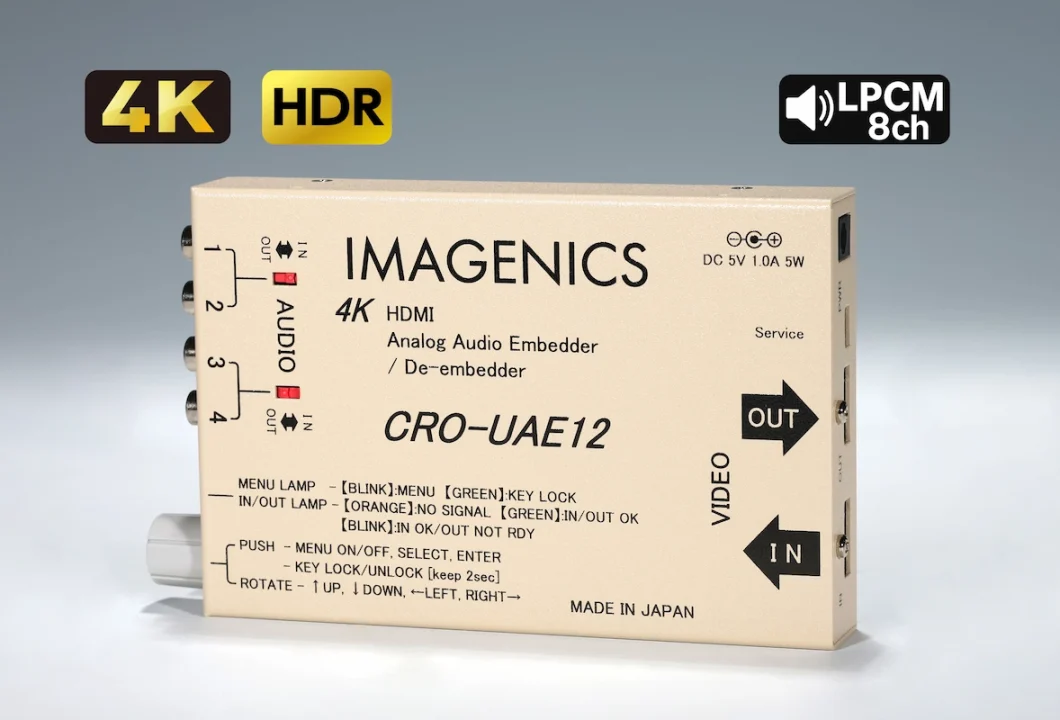

CRO-UAE12HDMI アナログオーディオエンベッダー/ディエンベデッダー

98,000円（税抜価格）

映像音響用語集

4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として　4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
著作権で保護された映像コンテンツを保護するための暗号化技術
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている（重畳）音声信号をDAコンバートしてアナログ音声を取り出すこと。
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

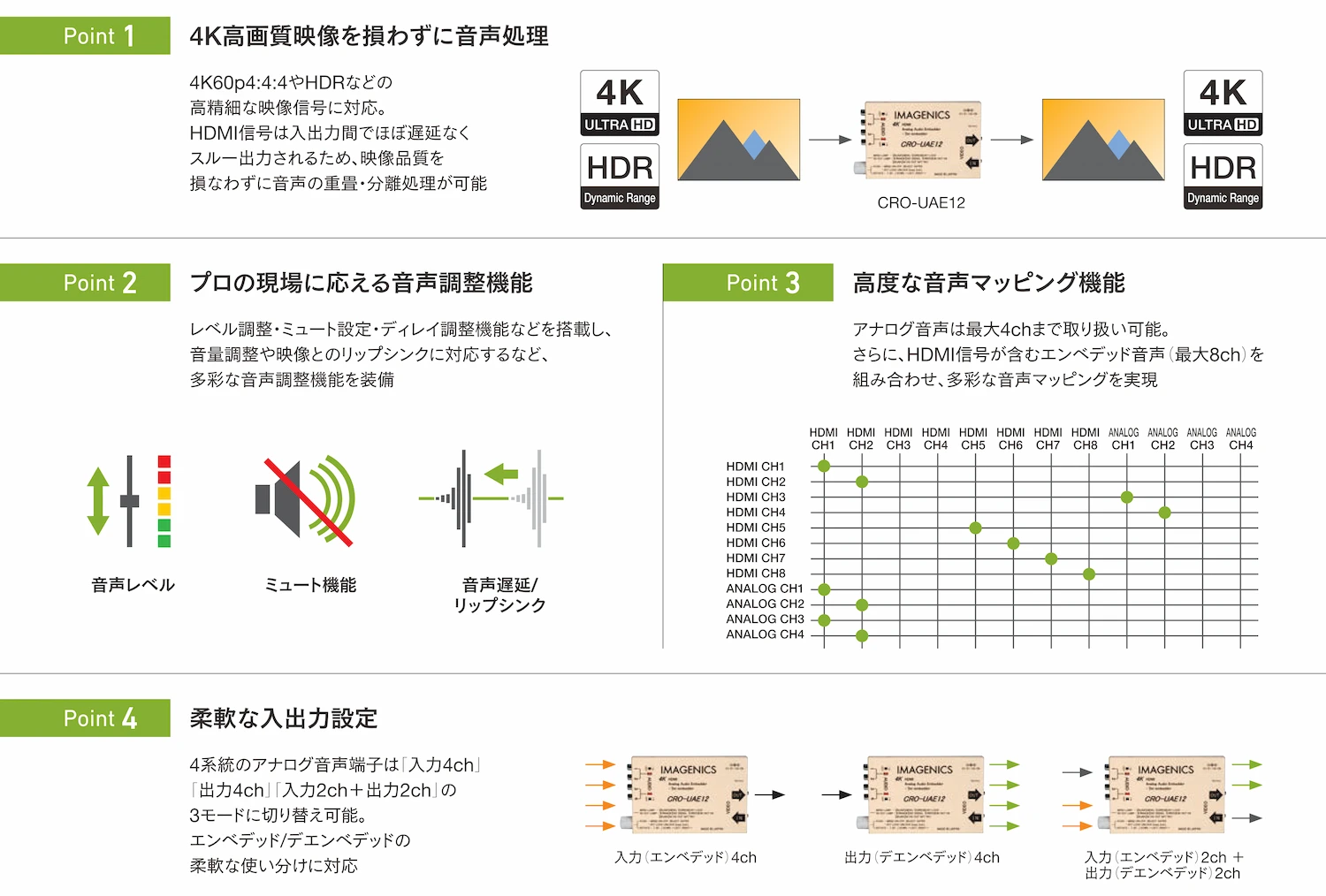

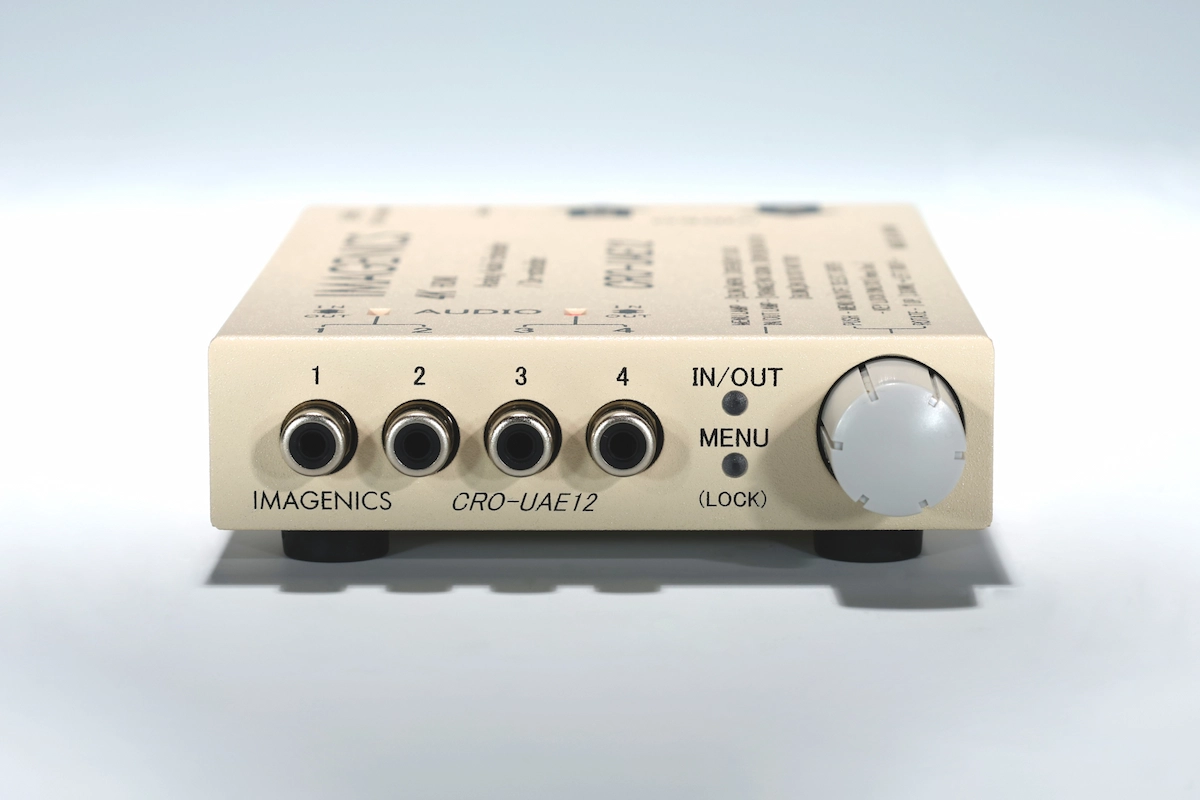

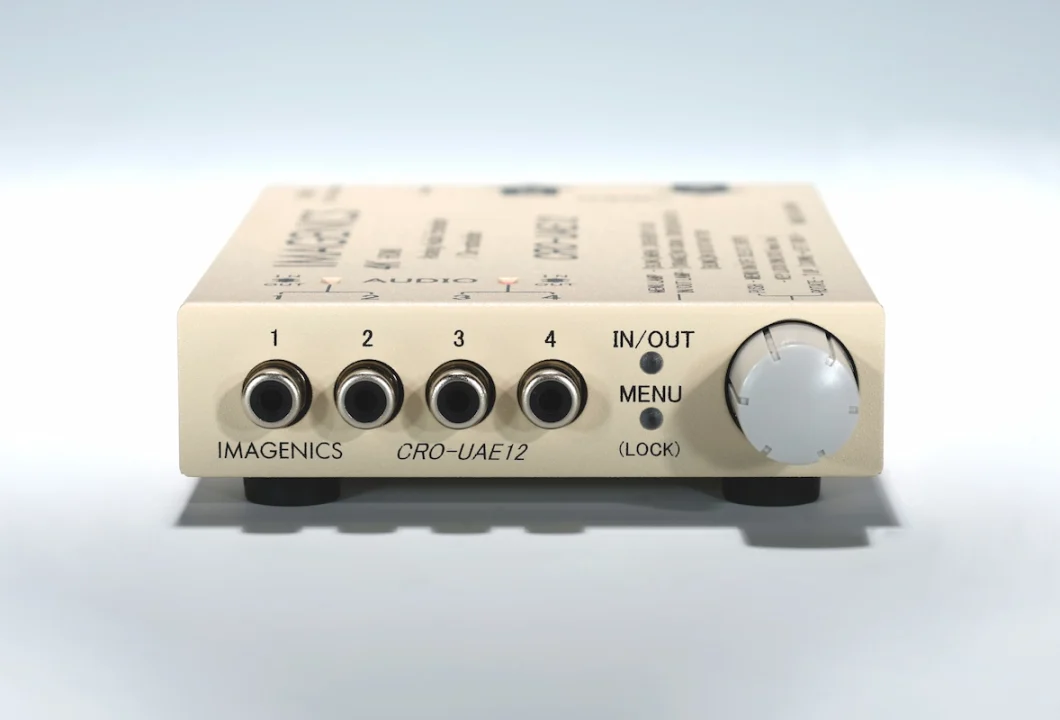

最大8ch の音声に対応した 4K HDMI エンベデッダー/ディエンベデッダー

CRO-UAE12 は、HDMI信号へアナログ音声を重畳(エンベデッド)することや、HDMI信号に重畳されている音声をアナログ音声として
分離(ディエンベデッド)することができるマルチチャンネル対応の4K HDMI エンベデッダー/ディエンベデッダーです。
音声レベルの調整や、チャンネルの入れ替え、遅延設定が可能です。

製品について

製品仕様

ダウンロード

わたしたちの製品について

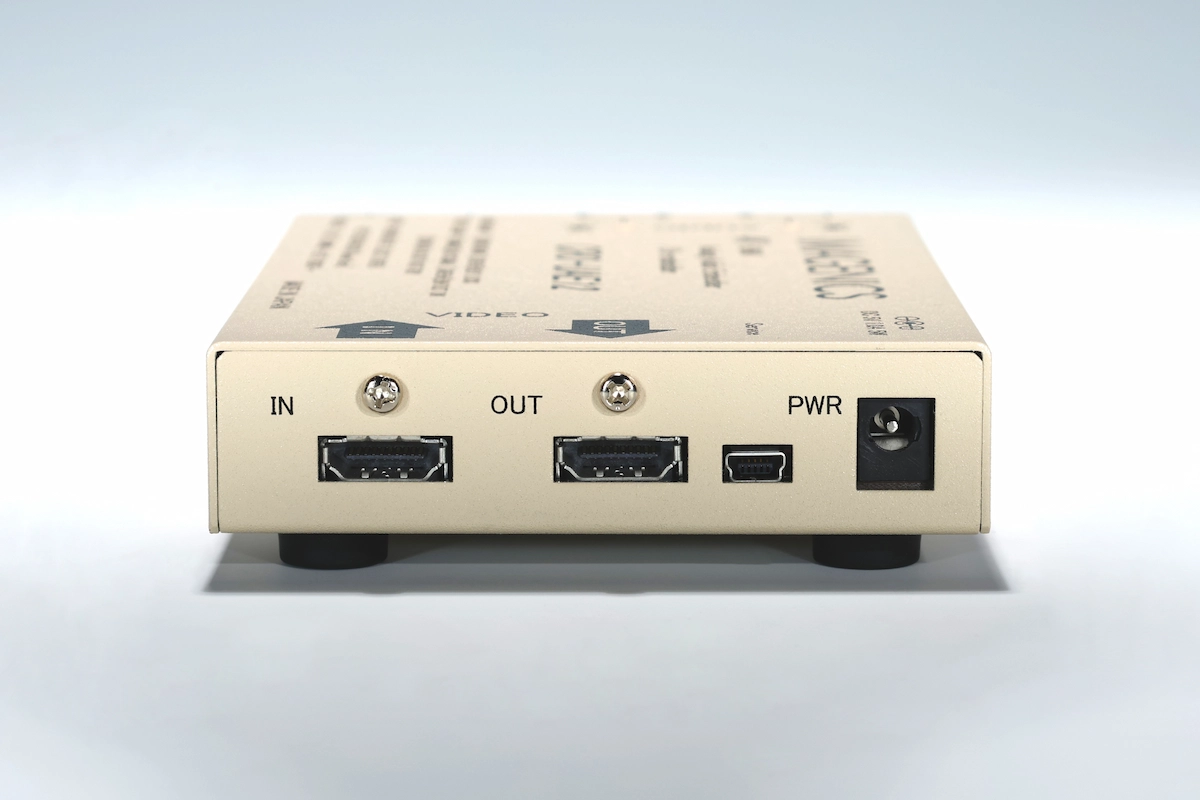

映像入出力	HDMI Type A 19 ピンコネクタ入力１系統出力１系統映像信号方式 TMDS 信号 (TMDS クロック 25MHz ～ 340 MHz) ピクセルクロック 25 MHz ～ 600 MHz 4K60Hz, D1～D5 相当の HDMI 信号および、640 × 480 (VGA)～4,096 × 2,160 (DCI)までの PC 信号にも自動対応 HDCP 1.4, 2.2 対応入力が著作権保護(HDCP)付き映像の場合、接続する表示機器も当該 HDCP に対応している必要があります 3D 対応, DeepColor 対応 (最大 36bit), CEC 制御信号はパススルー, HEAC, ARC 非対応

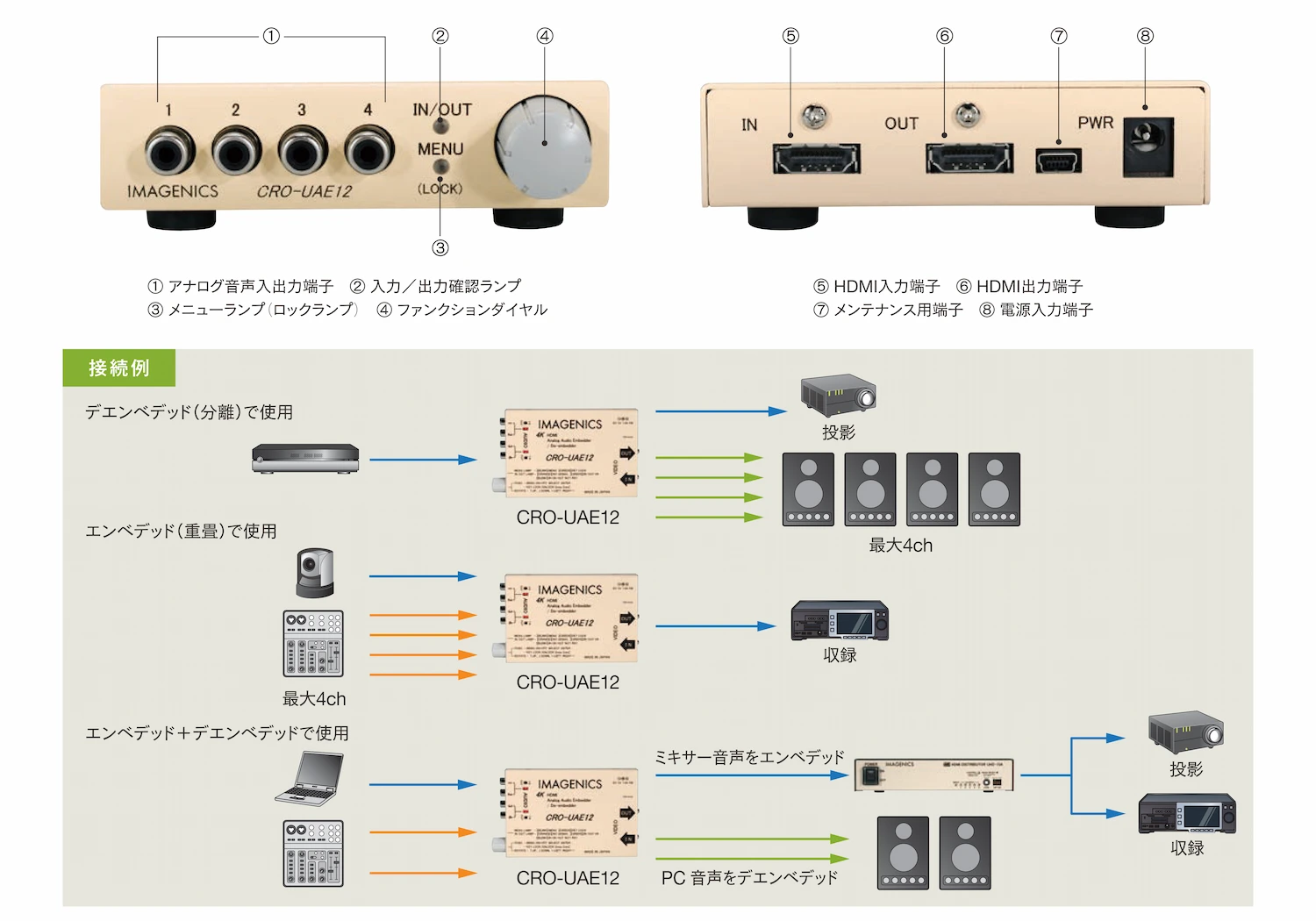

音声入出力	RCA 端子 4 系統 (本体上面のスイッチで２チャンネルペア毎に入力、もしくは出力に切り替え可能）音声入力 -10 dBu 約 30 kΩ 不平衡, +10 dBu 最大音声出力 -10 dBu (10 kΩ 以上負荷時）ローインピーダンス不平衡, +10 dBu 最大音声周波数特性 20 Hz ～ 20 kHz にて -1 dB ～ +1 dB 以内音声S/N 比 80 dB 以上音声クロストーク 80 dB 以上音声歪率(THD+N) 0.03 % 以下音声エンベッド(重畳)方式エンベッドモード設定
遅延時間	映像遅延時間(入出力間) 1 μs 以下 (VGA@60 時最大) 音声遅延(入出力間) 音声分離時約 50 ms （サンプリング周波数 48 kHz, 遅延設定 0 ms の時）音声重畳時約 420 μs （サンプリング周波数 48 kHz, 遅延設定 0 ms の時）

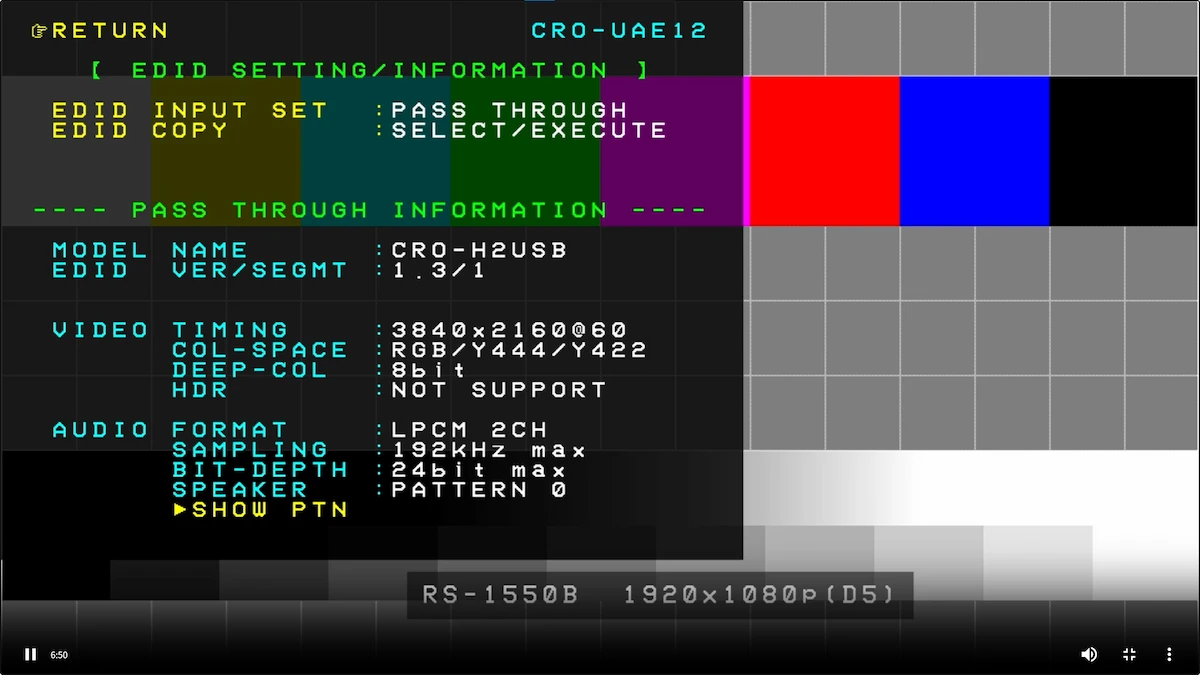

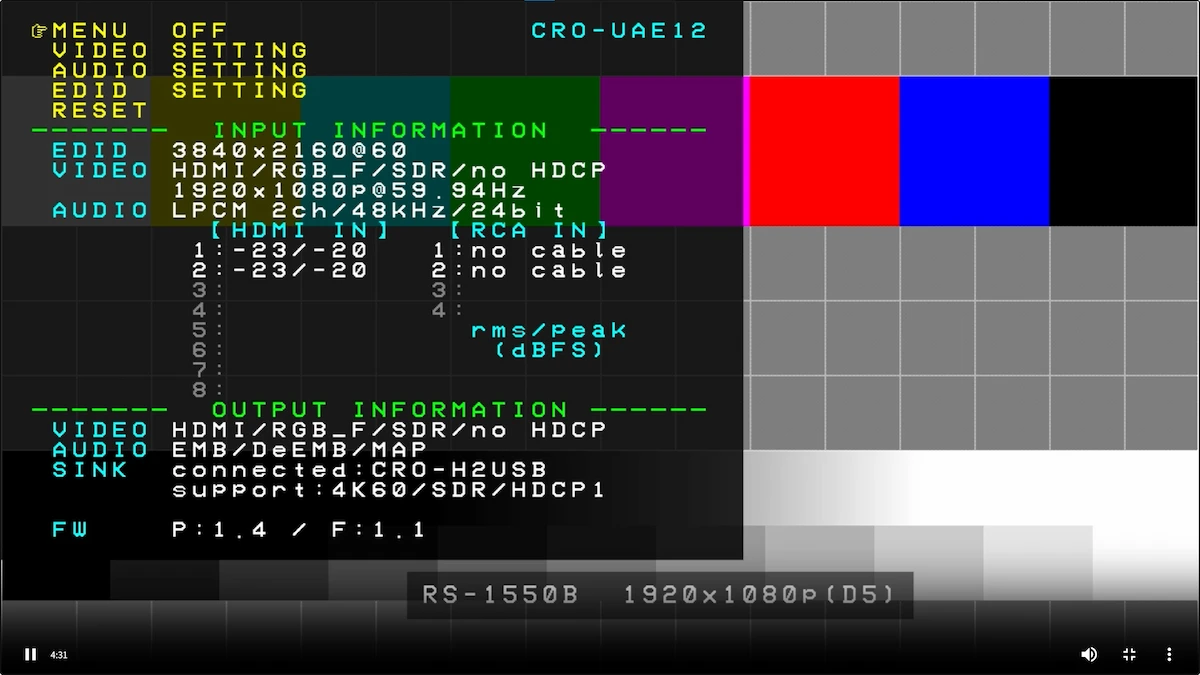

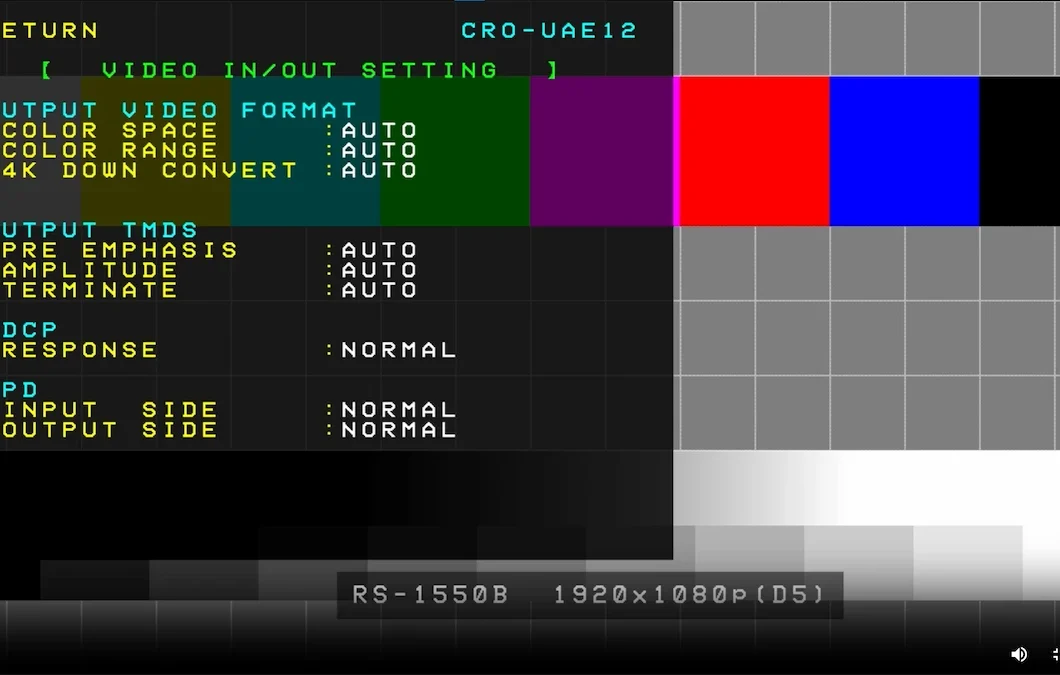

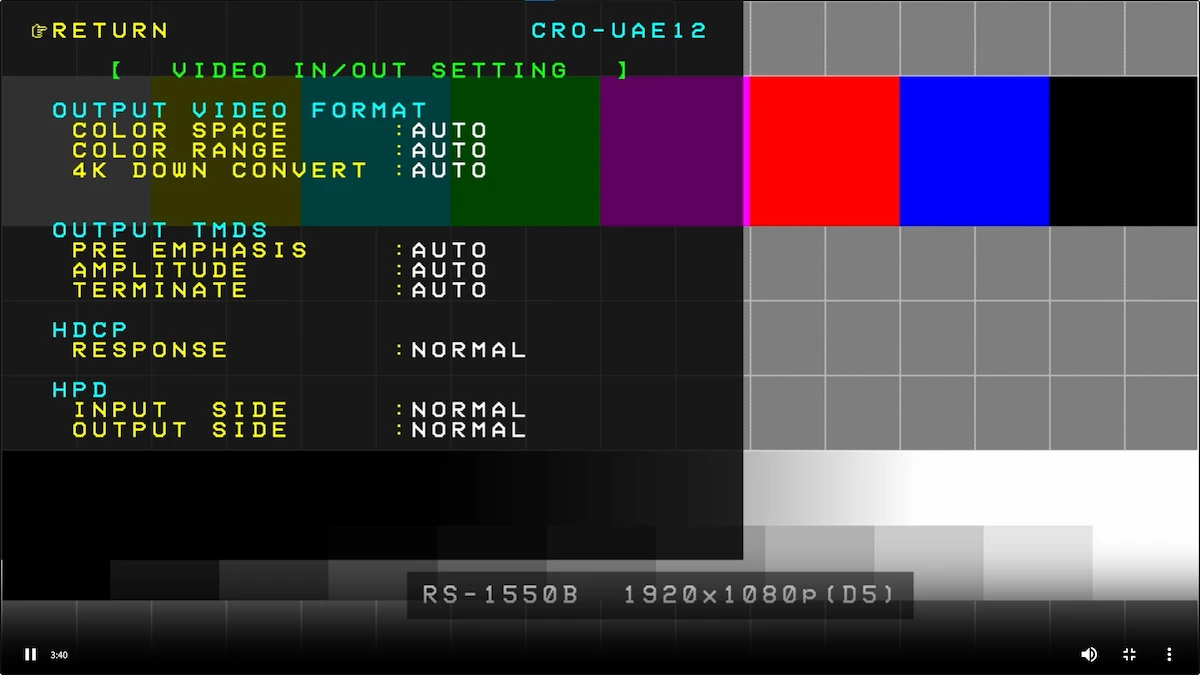

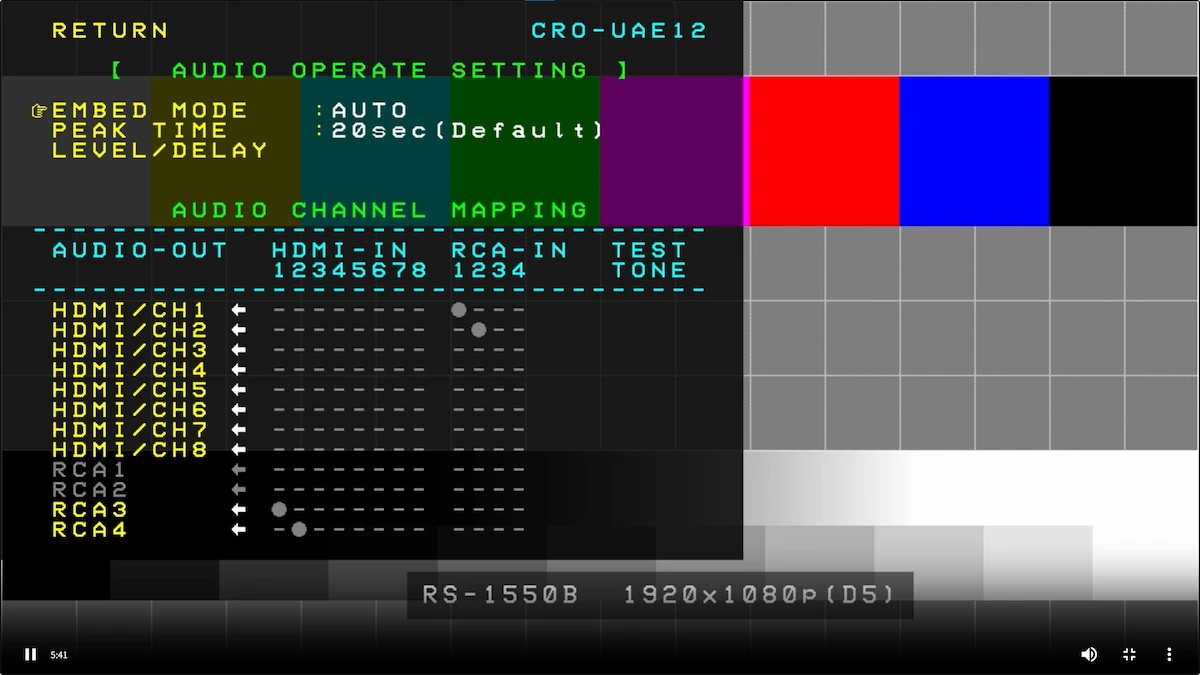

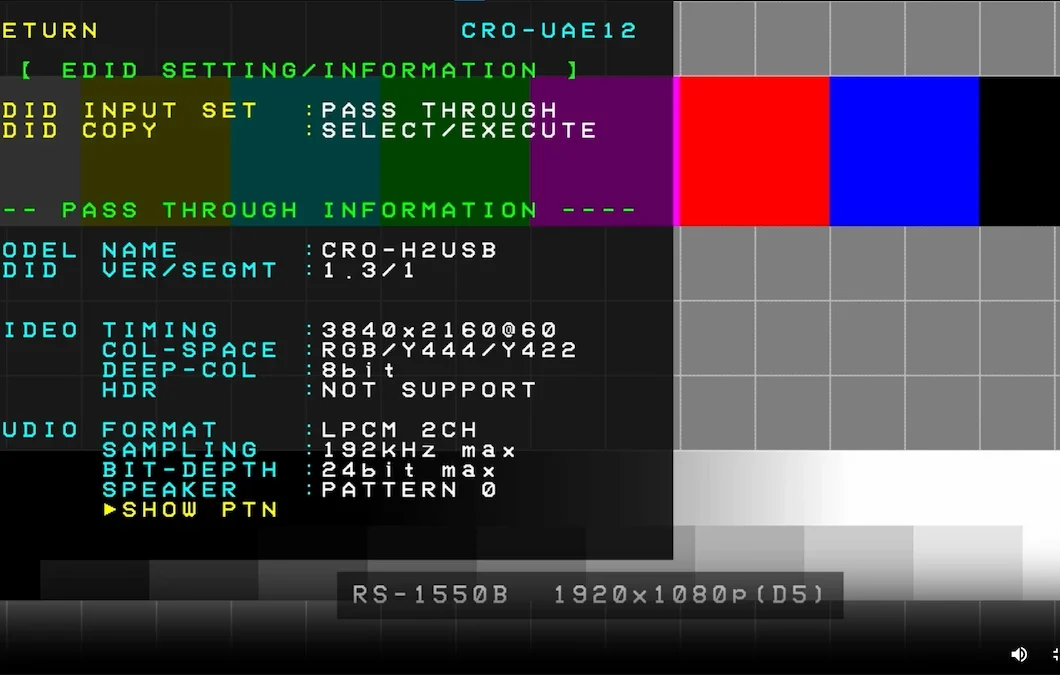

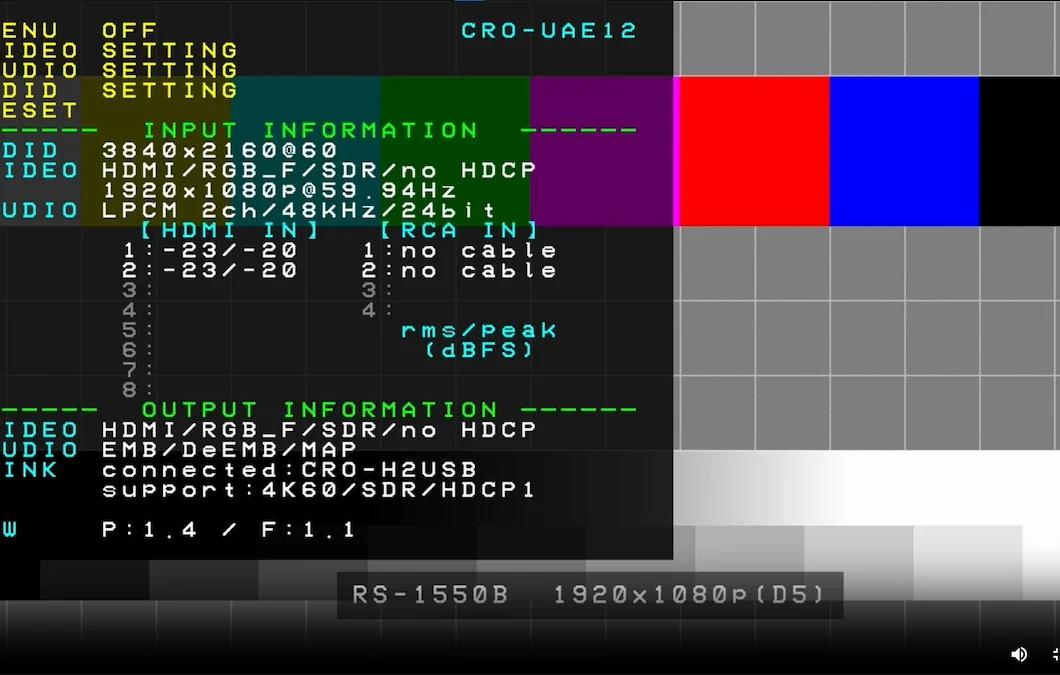

内蔵機能	オンスクリーンメニューよる動作設定と保存(メモリ保持) ・入出力信号の検出情報表示、接続表示機器の検出情報表示・映像入出力設定出力映像カラースペース, カラーレンジ, 4K ダウンコンバート(AUTO, FORCE) TMDS：出力プリエンファシス調整, 出力振幅調整, 出力終端調整 HDCP レスポンス（NORAL, DISABLE） HPD:入力側動作（NORMAL, 映像信号未入力時トグル） EDID：パススルー, プリセット（Preferred Timing 33 種), COPY（BACKUP1, BACKUP2）・音声入出力設定エンベッドモード設定：AUTO, Embed First, DeEmbed First, マッピング, スルー, カット, テストトーン出力, peak 計測時間設定：∞, 60 秒, 30 秒, 20 秒, 10 秒, 5 秒, 3 秒レベル調整：+ 20 dB～- 40 dB，MUTE / 0.5 dB ステップ (音声チャンネル毎に設定可能）遅延調整：最大 2500 ms / 10 ms ステップサンプリング周波数 48kHz 時（音声チャンネル毎に設定可能）※最大値は音声サンプリング周波数に依存キーロック機能(メモリ保持) 初期化起動機能不適切な設定やメモリ異常でオンスクリーンメニューが表示できない際に使用
入力ケーブル補償	弊社製指定製品を信号源とした場合です。民生・家庭用機器や他社製品を信号源した場合は除きます。 PC（VESA）, D5 など伝送レート 6Gbps までの映像 ⇒ 最大 30 m (弊社製 HDMI ケーブル HDP-HDP シリーズにて) 4K30Hz, 4K60Hz(420)など伝送レート 10.2Gbps までの映像 ⇒ 最大 20 m (弊社製 HDMI ケーブル UHP シリーズにて) 4K60Hz(422,444,RGB)など伝送レート 18Gbps までの映像 ⇒ 最大 10 m (弊社製 HDMI ケーブル UHP シリーズにて)
出力ケーブル長	表示機器側の受信性能の影響で、これより長短する場合があります。 PC（VESA）, D5 など伝送レート 6Gbps までの映像 ⇒ 最大 10 m (弊社製 HDMI ケーブル HDP-HDP シリーズにて) 4K30Hz, 4K60Hz(420)など伝送レート 10.2Gbps までの映像 ⇒ 最大 5 m (弊社製 HDMI ケーブル UHP シリーズにて) 4K60Hz(422,444,RGB)など伝送レート 18Gbps までの映像 ⇒ 最大 3 m (弊社製 HDMI ケーブル UHP シリーズにて)
電源	DC 5 V 1.0 A 5 W (最大)
質量	約 485 g
外形寸法	幅100 mm×高さ25 mm×奥行150 mm (突起物を含まず)
付属品	AC 100 V 27 VA 50 Hz・60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力)、HDMI コネクタ抜け止めキット(CL-2) 1 式
販売開始年月	2026年9月
