CRO-U112TX4K映像対応HDMI信号同軸延長器・送信器(HDMI分配出力付き)
88,000円(税抜価格 )
- 4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として 4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
- Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
- 著作権で保護された映像コンテンツを保護するための暗号化技術
-
エンベデット
HDMIやDVI、SDI信号の映像信号にアナログの音声信号をADコンバートしてアナログ音声をHDMIやSDIの映像に音声を乗せること。
デエンベデット
HDMIやDVI、SDI信号の映像信号に入っている(重畳)音声信号をDAコンバートしてアナログ音声を取り出すこと。 - RoHS(Restriction of Hazardous Substances Directive , 危険物質に関する制限令)とは、 電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。
映像音声のスルーアウト装備 4K-IMG.LINK Rev2長距離同軸HDMI延長 送信機

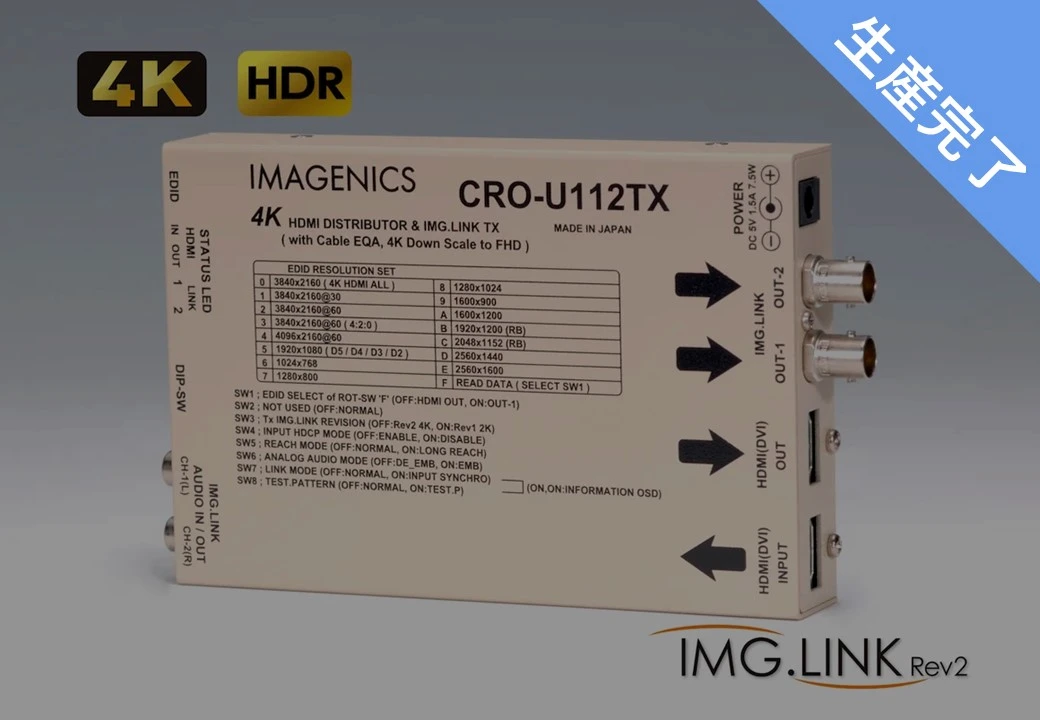

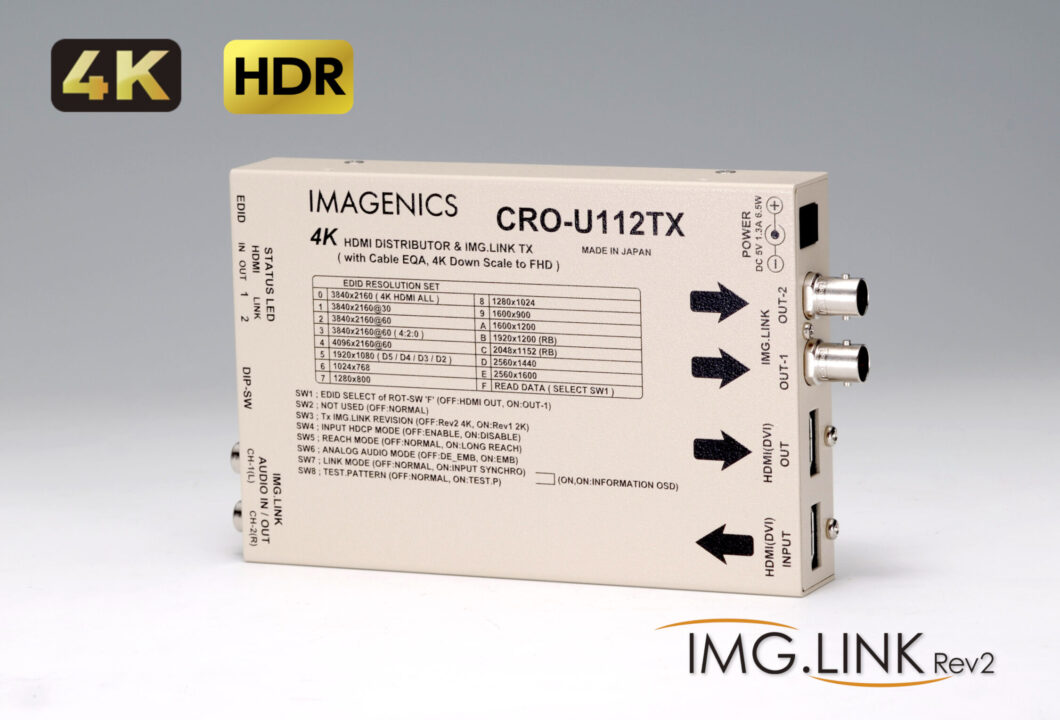

CRO-U112TXは、入力HDMI信号のアクティブスルーHDMI分配出力付きのIMG.Link Rev2 / Rev1切替え動作型送信器です。
IMG.Link Rev2伝送では4K@60 444カラー映像に対応します。従来型のRev1伝送では4K映像をダウンコンバートしてから伝送できます。
HDMIの音声デエンベデット出力と、IMG.Link出力への音声エンベデットを選択可能。【この製品はSILEX INSIGHT社のVC-2 HQ低遅延映像圧縮技術を採用しています】
製品について
製品仕様
ダウンロード
関連製品 / オプション
- CRO-U112TXは、弊社オリジナル規格のIMG.Link 同軸伝送器です。4K映像対応のRev2規格と、従来のRev1規格をスイッチ変更で動作できます。なお従来Rev1規格では4K映像はダウンコンバート後に送信されるので、従来型の受信器でもフルHD映像として出力されます。
- HDMI 2.0, HDCP 2.2信号対応のアクティブ分配出力機能があります。
- IMG.Link Rev2伝送では、4K@60映像を含む全ての解像度にて、4:4:4サンプル方式(RGB 4:4:4, YUV Y:4:4:4)を採用したビジュアルロスレス低遅延低圧縮方式により、PC映像の様なグラフィック映像にも優れた色分離を提供します。(通常動作にて、概ね1/2から1/5圧縮程度となります)
- IMG.Link Rev2伝送では、新たにロングリーチ動作モードに対応し、同じ同軸ケーブルにて概ね1.5倍の距離を伝送可能にします。(通常動作に対して、画質がやや劣化します)
- 4K HDR映像に対応できます。また音声は、HBRを除く一般的な圧縮音声および8chまでのLPCM音声に対応しています。(HDMIアクティブ分配出力を除き全てのLPCM音声は48kFs / 24bitへ全自動変換されます)
- アナログステレオ音声のエンベデット・デエンベデット機能があります。音声エンベデット機能はDVI信号のHDMI信号化も可能です。(HDMIアクティブ分配出力を除く)なお、IMG.Link出力では映像無しの音声のみの伝送も可能です。
- HDMI(DVI)信号はHDCP 1.4と2.2の両方の著作権保護に対応しています。(DVIは1.4のみ)

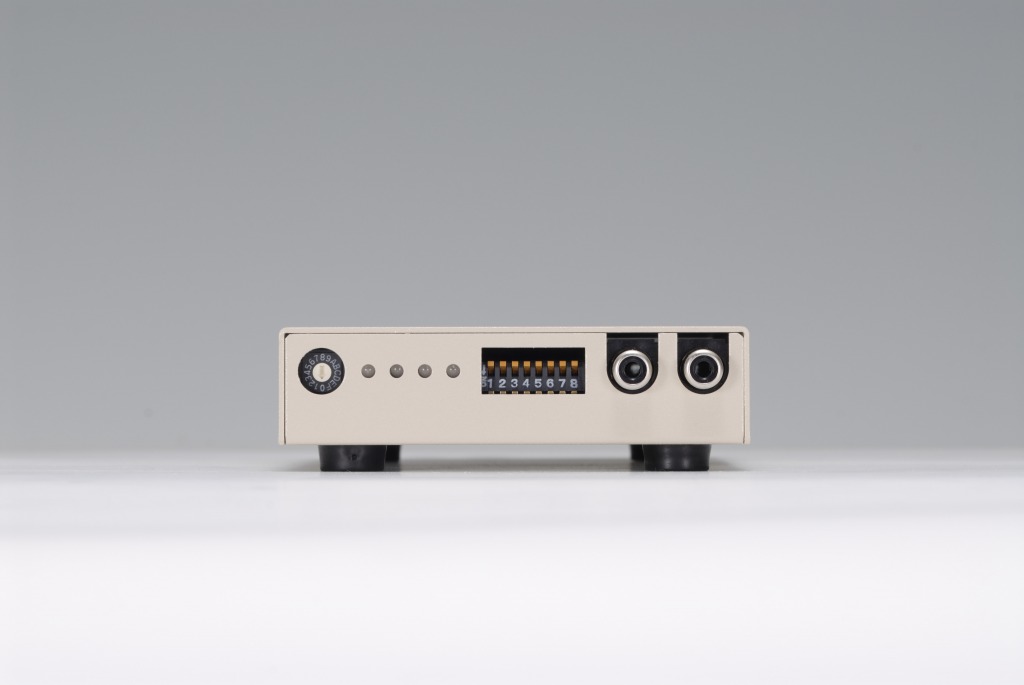

- 動作状態を示す4つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
入力信号部 | TMDS信号(デジタルRGB,YPbPr(444,422,420)) HDMI-Aコネクタ1系統 (HDCP 1.4, 2.2対応、DVI信号入力可) HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号 ピクセルクロック25 MHz ~ 600 MHz かつ、水平周波数 15 kHz ~ 200 kHz かつ、垂直周波数 23 Hz ~ 240 Hzの範囲内の、 水平アクティブ画素 640 ~ 4,096、垂直アクティブライン 480 ~ 2,160までの映像信号に自動対応 (D1~D5(FHD)相当, 4KのHDMI信号および、640 × 480 @ 60 ~ 4,096 × 2,160 @ 60の一般的なPC解像度信号に自動対応) |
---|---|

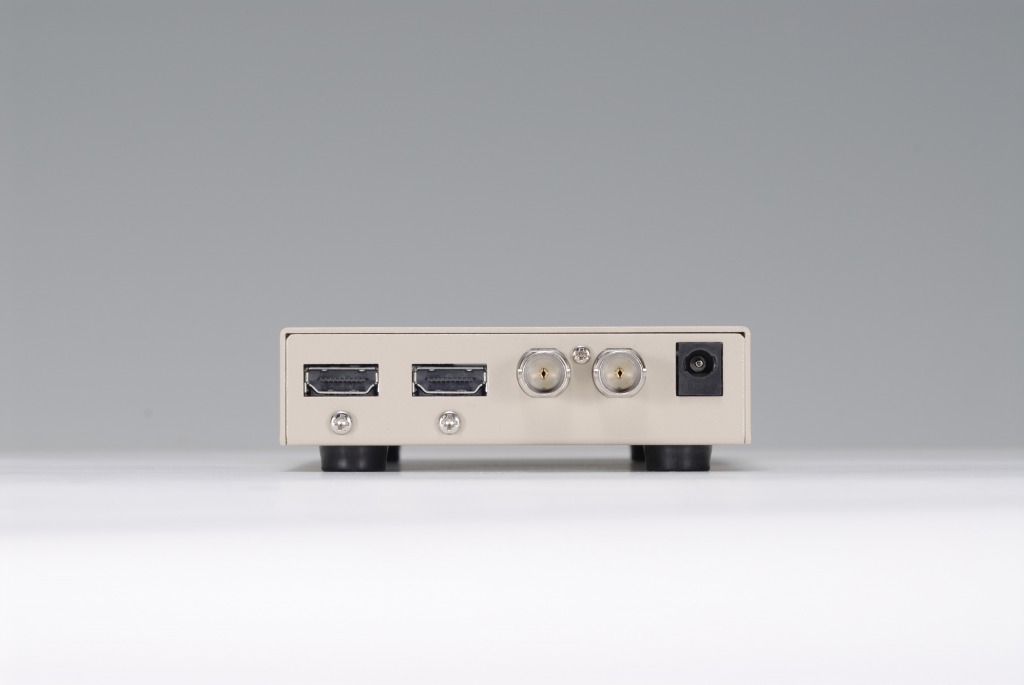

出力信号部 | <IMG.Link 出力> オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2 オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps) オリジナル双方向通信リンク機能、IMG.Link Rev2規格(VC-2 HQ映像圧縮)、IMG.Link Rev1規格(従来弊社規格) <HDMI 映像出力> 映像入力(HDMI(DVI) INPUT)のアクティブスルー分配出力 (※ダウンコンバート無しのスルーアウト出力) |
アナログ音声信号 | <音声入力> -10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子×2(エンベデット設定時) <音声出力> -10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子×2(デエンベデット設定時) <共通仕様> 音声周波数特性 :20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB 音声S/N比 :80 dB 以上 (1 kHzのA特性) 音声クロストーク、音声歪率 :80 dB 以上、0.03 % 以下 最大音声入出力レベル :+10 dBu (HDMI音声 0 dBFS時) 音声サンプリング :24 bit 48 kHz リニアPCM方式 |
EDIDエミュレーション機能 | HDMI分配出力またはIMG.Link受信器(OUT-1端子)から送られてくる表示機器のEDIDデータを使用。 または15種の本器内蔵の解像度データを選択使用。 |
同軸伝送距離 | L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m ( 設置環境等により距離が短くなる場合があります) |
その他機能 | 入出力HDMI信号状態および各IMG.Link出力端子のリンク状態を、各2色発光LEDで表示、 内蔵テストパターン・トーン発生機能(受信器との協調処理)、 オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、 ロングリーチ動作動作設定機能(IMG.Link Rev2伝送時)、 4K ⇒ FHDダウンコン後のIMG.Link伝送機能(従来型IMG.Link Rev1動作時のみ)、ほか。 |
電源 / 消費電力 | DC 5 V 1.5 A 7.5 W(最大) |
外形寸法 / 質量 | 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く) / 約 550 g |
付属品 | AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5 V 2.3A 出力) HDMIコネクタ抜け止め金具(CL-1) 2個 |
発売開始年月 | 2021年5月 |
ラックマウント金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に1個付属しております。
HDMIケーブル
-
UHP
シリーズ(斡旋商品)
※4K60p(4:4:4)18G対応です。
対応信号:4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
※掲載価格は2023年1月受注分からの新価格です。
※掲載価格は2023年1月受注分からの新価格です。
長さ(m) | 型式 | 税抜価格(円) |
2 | UHP-2 | 7,200 |
3 | UHP-3 | 8,400 |
5 | UHP-5 | 10,800 |
