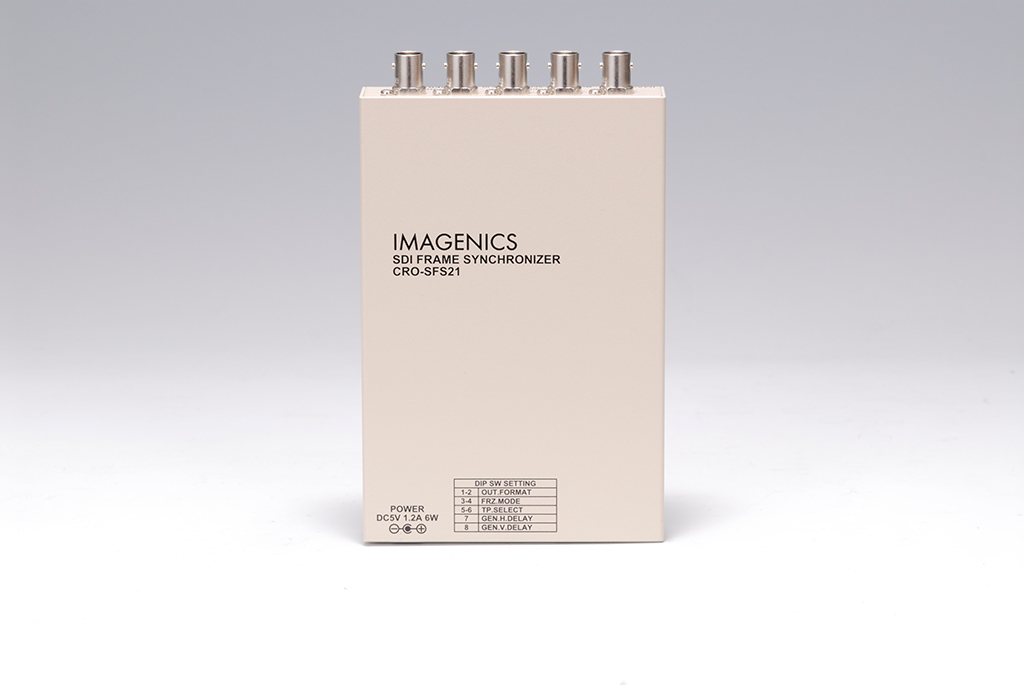

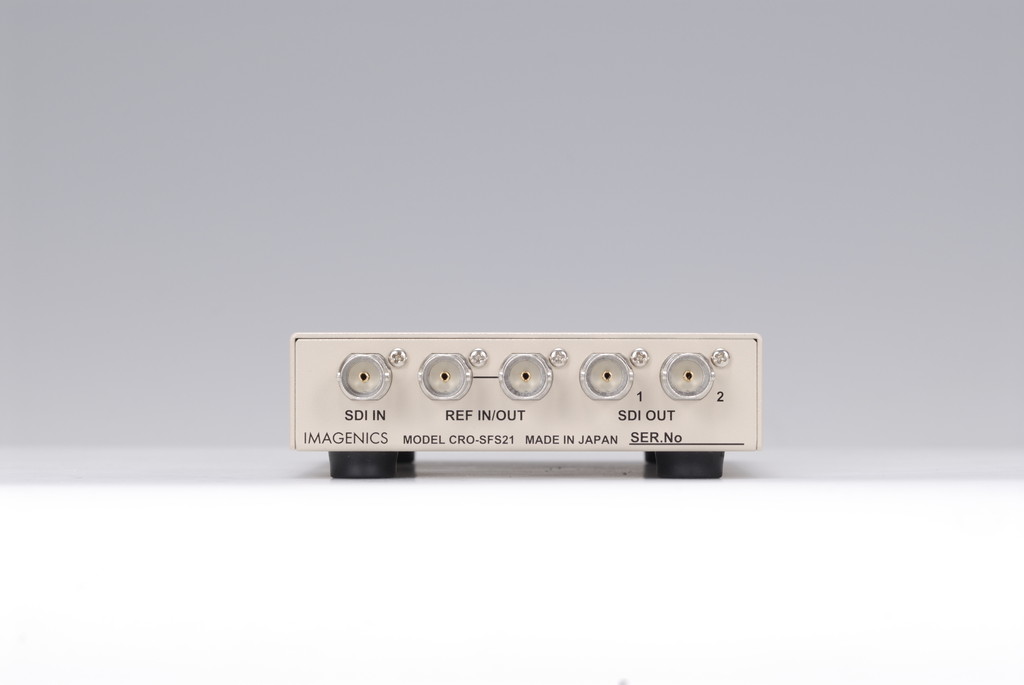

外部同期可能なSDIフレームシンクロナイザ
CRO-SFS21は、3G-SDIに対応した低価格・コンパクトサイズのフレームシンクロナイザです。
非同期の映像信号をリファレンスに同期させることができます。
また非同期環境の入力ソース、スイッチャーと本製品を接続した場合、疑似シームレススイッチングを可能とします。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 基準信号へのゲンロックの際に位相調整可能。
- 2グループ8chまでのエンベデッド音声をサンプルレート変換して出力SDI 信号に再多重します。
- 上記のエンベデッド音声を除き、タイムコードなどの補助パケットデータはすべて通過できます。
- 疑似シームレス機能を装備。
- 簡易PI 変換機能があり、1080p29.97(30)や1080p59.94(60)が入力された時に1080i59.94 に変換して出力が可能。
- SDI信号のリクロック機能。
- はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。
わたしたちの製品について
| SDI入力 | SMPTE424M SMPTE292M SMPTE259M-C 準拠 0.8 V(p-p) 75 Ω BNC 1 系統 |
|---|---|
| 対応フォーマット | 3G 1080pA, HD 1080i/720p, SD 480i（いずれも垂直周波数は59.94Hz） |
| ケーブル補償 | 3G 70m（5C-FB） HD 100 m（5C-FB） SD 200 m（5C-2V） |
| SDI出力 | SMPTE424M SMPTE292M SMPTE259M-C 準拠 0.8 V(p-p) 75 Ω BNC 1 系統 2 分配 |
| SDI量子化ビット数 | Y, Cb, Cr 各10 ビット |
| 映像遅延時間 | 約17 ms ～ 約51 ms（インターレース信号時）、約17 ms ～ 約34 ms（プログレッシブ信号時） |
| ゲンロック入力 | RS-170A 準拠 NTSC 標準同期信号もしくは59.94Hz 3 値同期信号 75 Ω BNC 1 系統（ループスルー出力付） |
| ゲンロック位相調整 | 出力信号の± 9 ラインまで |
| エンベデッド音声 | SMPTE299M / SMPTE272M-C 準拠 |
| 音声標本化周波数 | 48 kHz / 24 bit |
| 音声遅延 | 約34 ms 固定 |
| その他 | ●テストパターン出力 ●ゲンロック位相調整 ●疑似シームレス機能 ●音ミュート機能 ●簡易PI 変換機能 |
| 電源 | DC 5 V |
| 消費電力 | 6 W（最大） |
| 質量 | 約600 g |
| 外形寸法 | 幅100 mm×高さ25 mm×奥行150 mm（突起物含まず） |
| 付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力) |
| 販売開始年月 | 2014年1月 |
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
ラックマウント/壁面 取付金具本製品のラックマウント/壁取付金具の詳細
※本製品を搭載頂くMK-H102 のラックマウントには別途 MK-100 が必要です。
ACアダプタ / 電源供給ユニット
※ACアダプタは製品に１個付属しております。
