2026年1月発売

CRO-HRS14K HDMI フレームシンクロナイザー

120,000円（税抜価格）

映像音響用語集

デジタルの映像信号は解像度によって伸ばせるケーブル長がことなります。そのままでは短い距離しか接続できない機器も補償機能を備えた機器を入れることにより長いケーブルを使用することが可能になります。
4K解像度とは縦横のピクセル値が3840×2160もしくは4096×2160の高解像度映像で、4K解像度の主な種類として　4K30p.60p(420)や4K60p(422,444)など垂直リフレッシュレートや色域の種類がある。
Extended Display Indentification Dataの略で、ソース機器が接続先の機器と通信を行い、接続先の対応解像度や情報を伝えて適切な映像を出力可能にする。
著作権で保護された映像コンテンツを保護するための暗号化技術
RoHS（Restriction of Hazardous Substances Directive , 危険物質に関する制限令）とは、電子・電気機器における特定有害物質の使用制限についての欧州連合(EU)指令である。

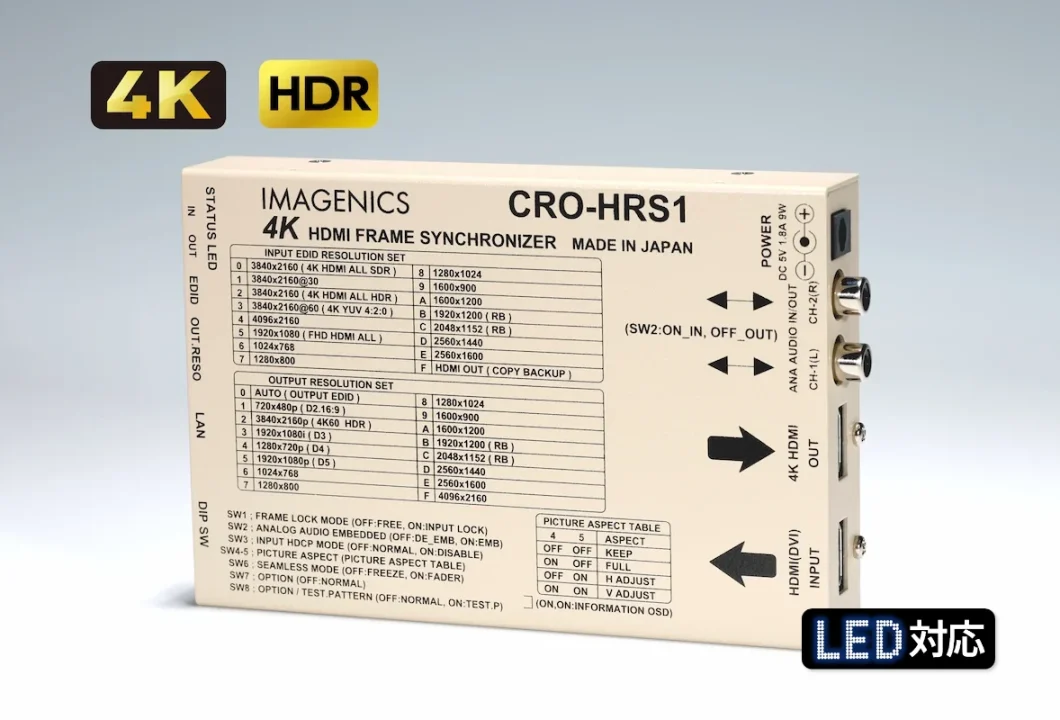

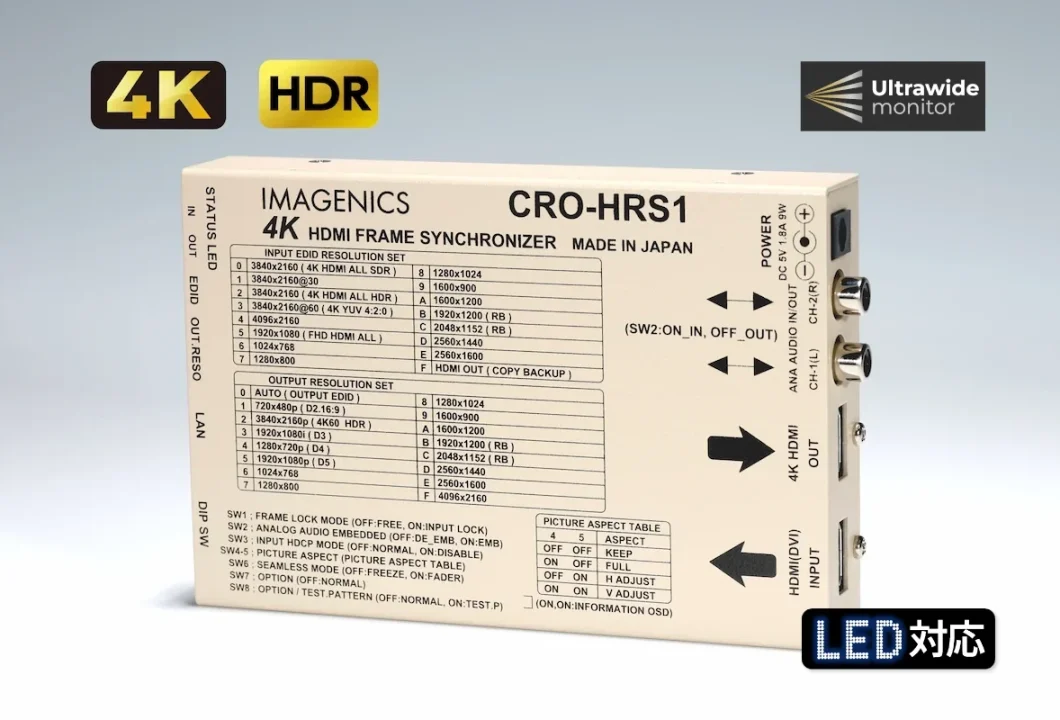

小型でコストパフォーマンスに優れた 4KフルスペックHDMIフレームシンクロナイザー

CRO-HRS1は、HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したフレームシンクロナイザーです。各種4K HDR映像やHDCP規格に対応し、
弊社製HDMIスイッチャーとの組み合わせによりフリーズ型ほか複数のシームレス繋ぎに対応。入力される全ての HDMI/DVI 信号は、4K60映像やフルHD映像へ統一変換されます。
アナログ音声のエンベデット・デエンベデット処理対応。LANからの外部制御により任意映像位置の切出し拡大を0.01％単位で調整が可能です。

製品について

製品仕様

ダウンロード

関連製品 / オプション

製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
高性能4K映像フレームシンクロナイザー機能を内蔵し、出力信号は常に同じ解像度で安定した出力信号が得られます。
映像の上下左右独立反転、上下反転、左右反転、左右90度回転、180度回転対応が可能、映像の鏡映し用途にご活用いただけます。
4K60p（4:4:4）、HDCP2.2対応。

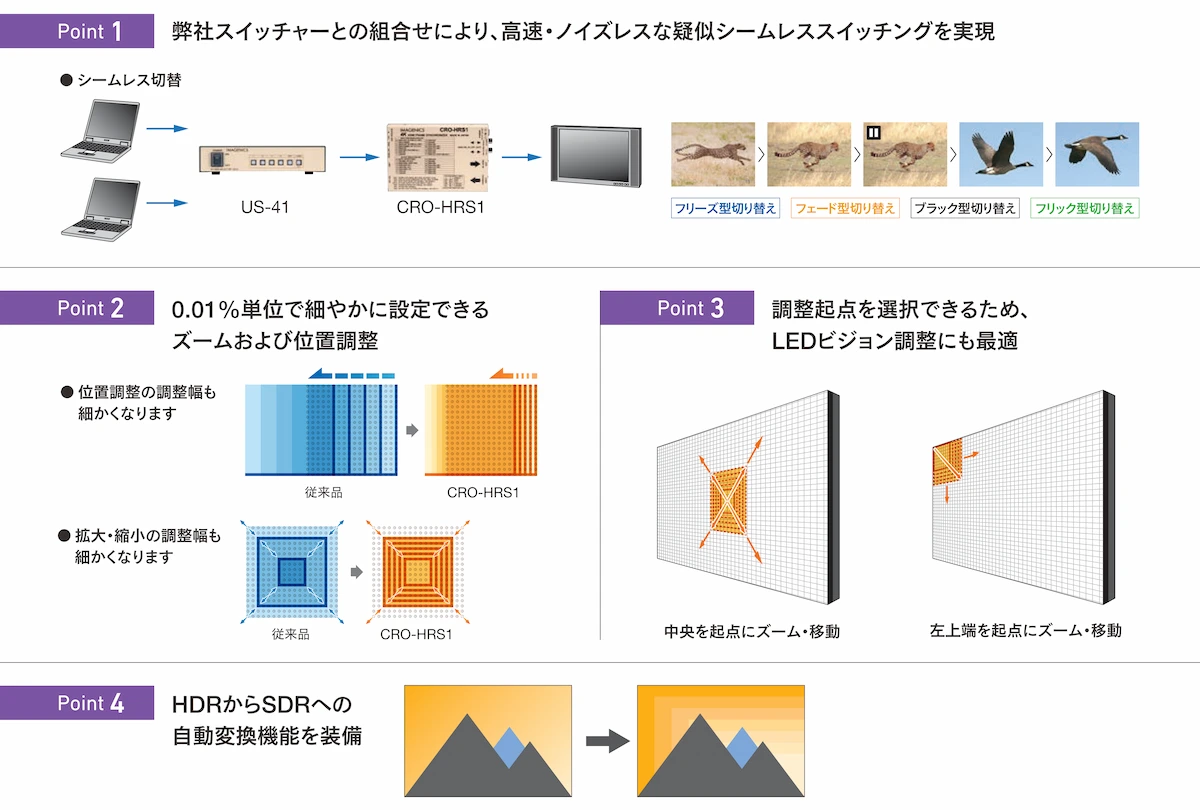

映像の拡大、縮小、トリミング等のビデオウォール調整は、精細な0.01％ステップによる位置調整が可能です。
HDMIからの出力解像度は外部制御によって以下を任意選択可能。
4,096 x 2,160、3,840 x 2,160(4K)、2,560 x 1,600、2,560 x 1,440、2,048 x 1,152、
1,920 x 1,200、1,920 x 1,080(D5)、1920 x 1,080i(D3)、1,680 x 1,050、1,600 x 1,200、1,600 x 900、
1,440 x 900、1,400 x 1,050、1,366 x 768、1,360 x 768、1,280 x 1,024、1,280 x 800、1,280 x 768、
1,280 x 720(D4)、1,024 x 768、800 x 600、720 x 480(D2:16:9)、720 x 480(D2:4:3)、
720 x 480i(D1:16:9)、720 x 480i(D1:4:3)、640 x 480

各解像度へ、取得 EDID による自動設定または手動による固定設定が可能、初期値の垂直は全て 59.94 Hz
RGB.L, RGB.F, YUV444, YUV422, YUV420(4K60 のみ)の 8bit/C での変換出力が可能
HDR映像からSDR映像への自動変換機能

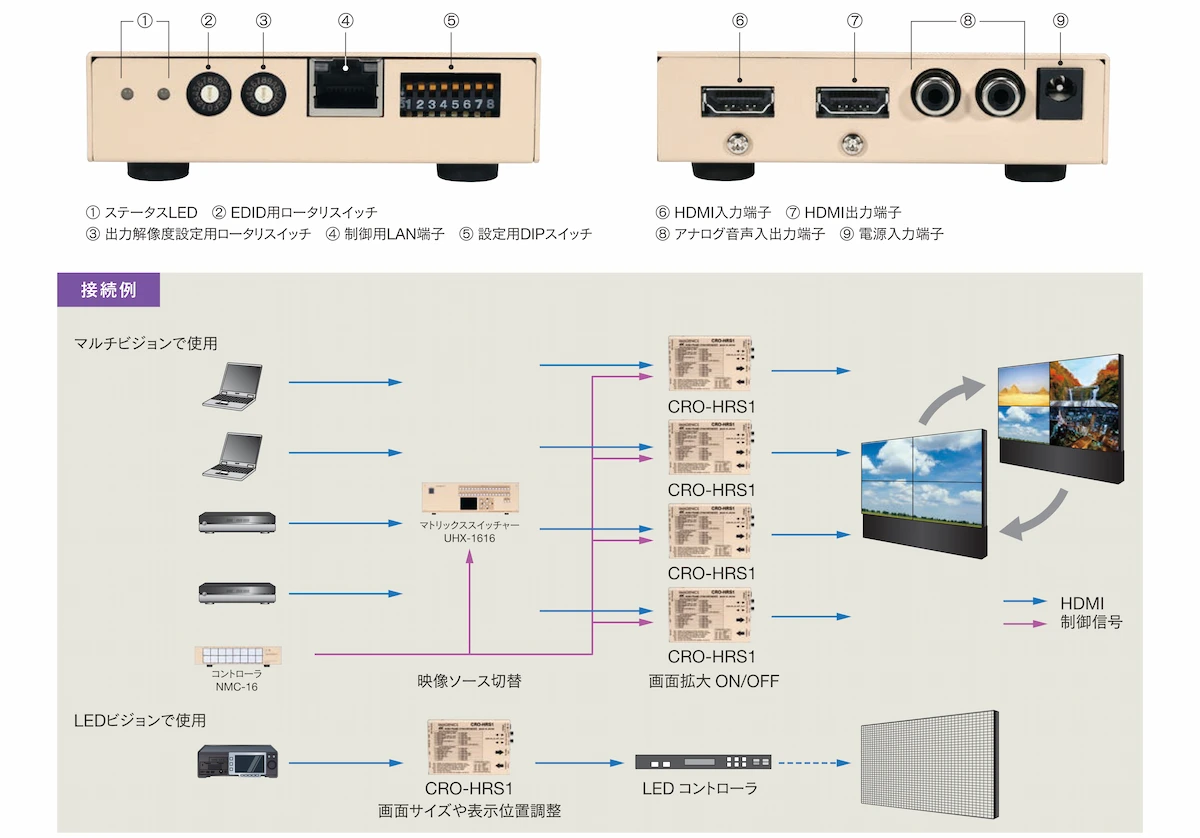

弊社製のHDMIスイッチャーUSシリーズなどとの組み合わせにて、HDMI信号の切替え時に疑似シームレス効果で映像を繋ぐことができます。
効果はフリーズ型・ブラック型・フェード型・右フリック型・上フリック型・ワイプ型から選べます。出力HDMI信号は常に安定しています。
アナログステレオ音声のデエンベデットおよびエンベデット処理に切替え方式で対応します。
入力DVI信号へ音声をエンベデットしHDMI信号として出力することも可能です。

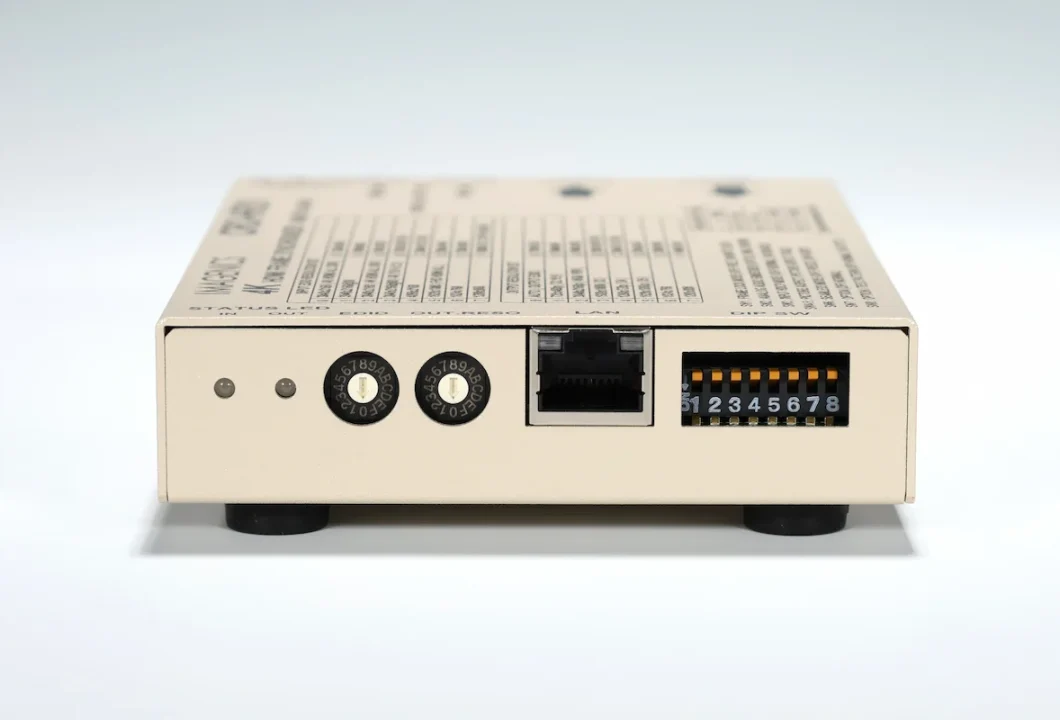

動作状態を示す2つの2色発光のLED表示と、オンスクリーン表示によるインフォメーション表示が可能です。
オンスクリーン文字配列は、非表示状態でも外部制御からいつでも読み取り可能です。
迅速な不具合調査に有効な内蔵テストパターン表示・音声トーン発生機能があります。

電源はACアダプタより給電

本製品のラックマウント/壁取付金具について

製品の特長

わたしたちの製品について

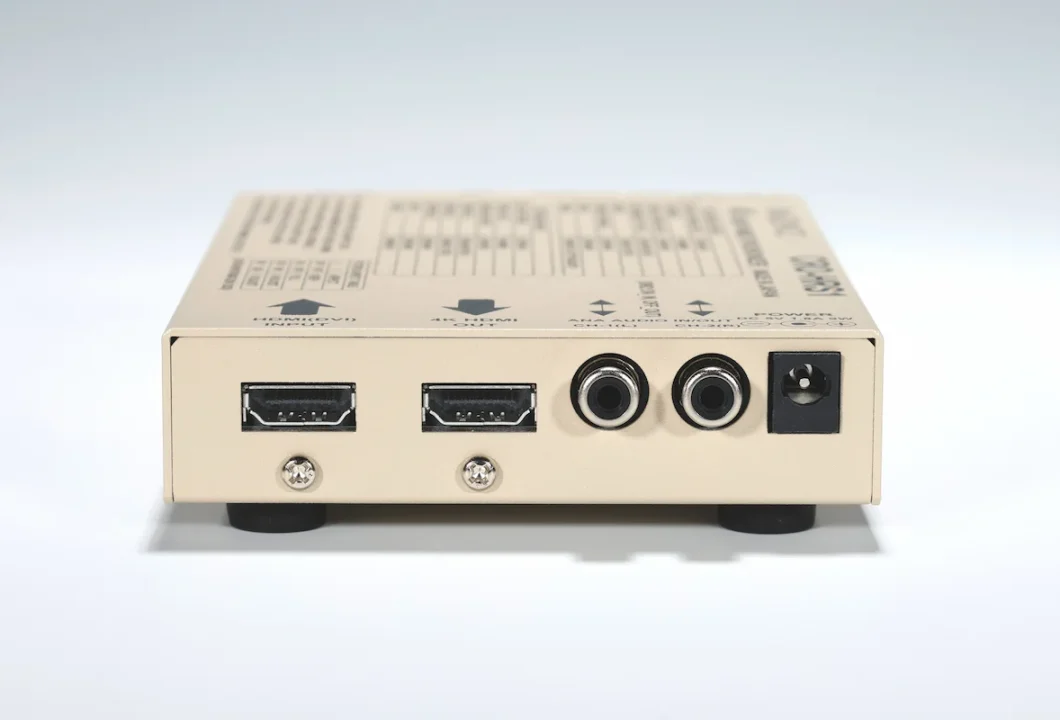

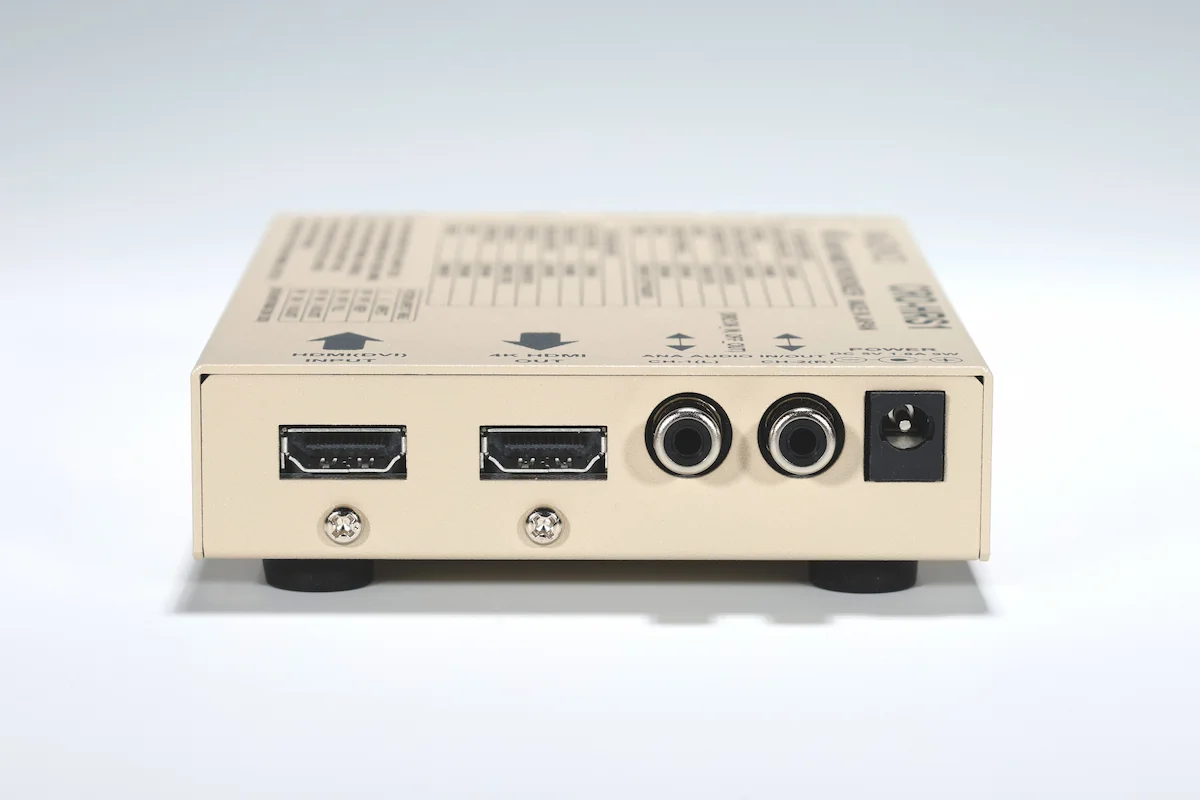

入力HDMI信号	TMDS 信号(デジタル RGB/YPbPr)ピクセルクロック 25 MHz ～ 600 MHz (TMDS クロック 25 MHz ～ 340 MHz) 4K,D1～D5 相当の HDMI 信号および、640 x 480 ～ 4,096 x 2,160 までの PC 信号にも自動対応 HDMI 信号において、データレート 18Gbps までの最大 36 ビットディープカラー信号と HDR10 信号に対応 HDMI 入力端子：HDMI-A 19 ピンコネクタ 1 系統（HDMI 1.4, 2.0 HDCP 1.4, 2.2 対応、DVI 信号入力可能）
入力ケーブル補償範囲	PC(VESA), D5 など 6 Gbps までの映像～ 30 m 弊社製 HDP-HDP 30 m HDMI ケーブルにて 4K30, 60(420)など 10.2 Gbps までの映像～ 20 m 弊社製 HDP-HDP 20 m HDMI ケーブルにて 4K60(422,444)など 18 Gbps までの映像～ 10 m 弊社製 HDP-HDP 10 m HDMI ケーブルにて（弊社製の指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます。）
出力HDMI信号	HDMI 1.4, 2.2 規格準拠(HDR 対応可、HDCP 1.4, 2.0 対応)または DVI 1.0 規格準拠信号(HDCP 1.4 対応) HDMIからの出力解像度は、取得 EDID による自動設定または手動による固定設定が可能、初期値の垂直は全て 59.94 Hz RGB.L, RGB.F, YUV444, YUV422, YUV420(4K60 のみ)の 8bit/C または 10bit/C 変換出力が可能 4,096 x 2,160、3,840 x 2,160(4K)、2,560 x 1,600、2,560 x 1,440、2,048 x 1,152、 1,920 x 1,200、1,920 x 1,080(D5)、1920 x 1,080i(D3)、1,680 x 1,050、1,600 x 1,200、1,600 x 900、 1,440 x 900、1,400 x 1,050、1,366 x 768、1,360 x 768、1,280 x 1,024、1,280 x 800、1,280 x 768、 1,280 x 720(D4)、1,024 x 768、800 x 600、720 x 480(D2:16:9)、720 x 480(D2:4:3)、 720 x 480i(D1:16:9)、720 x 480i(D1:4:3)、640 x 480
遅延時間	HDMIの通常の映像遅延は出力映像フレーム周期の基本 2～3 フレームです。（約 34 ms ～約 50 ms）入力フレームロック機能を使用した場合は、約 1 フレームの固定遅延となります。（約 17 ms）入力フレームロック機能は、マルチ画面システム構成時の映像遅延合わせに有効です。 90 度系回転利用時は、1 フレーム（約 17ms）加算されます。音声遅延は、2ch ステレオ音声時のみ 42 ms 固定です。その他の音声（マルチチャンネル PCM や圧縮、HBR 音声含む）ではアクティブパススルー方式(遅延 1 ms 以下)となります。
アナログ・エンベデット・デエンベデット音声入出力信号	アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子x2（エンベデット設定時）アナログ出力音声信号 -10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2（デエンベデット設定時） ※ アナログ音声エンベデット機能とデエンベデッド機能は、DIP-SWの2番による選択式。CH-1(L)とCH-2(R)のみ。 ※ デエンベデッド機能はHDMI音声がリニアPCM方式の場合のみ、圧縮音声系はデエンベデッド不可
内蔵EDIDエミュレーション機能	出力HDMI端子または、15種の本機内蔵の解像度データを選択使用するかを、 EDID ROT-SW　または　外部制御から選べます。
外部制御	10BASET-T, 100BASE-TX（自動判定） RJ45 1系統。（工場出荷設定時のアドレスは IP:192.168.2.222 PORT:01300です。）
その他の機能	入出力 HDMI 信号状態の各 2 色発光 LED での表示、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、4K HDR 映像から SDR 映像への自動変換機能、 0.01%単位での映像の任意位置切り出し拡大表示機能（マルチ画面対応）、映像の任意サイズへの縮小機能、映像の左右上下反転機能、映像の 90 度単位での回転機能、出力映像のトリミング機能、フリーズ型・ブラック型・フェード型・フリック型のシームレス繋ぎ機能、出力 HDMI 信号のカラー方式指定機能（外部制御からのみ）、外部制御からの HDMI 出力 ON/OFF 機能、入力 HDMI 映像への出力映像のフレームロック機能（マルチ画面構成用）、出力垂直周波数の 0.01Hz 単位でのオフセット機能、オンスクリーンによるオーバーヒート警告表示機能、ほか。
電源 / 消費電力	DC 5 V 1.8 A / 9 W
外形寸法 / 質量	幅100mm 高さ25 mm 奥行150 mm （突起物は含まず） / 約 550 g
付属品	AC 100V 27VA 50Hz ・ 60Hz 国内専用ACアダプタ1台(5 V 4 A 出力ロック付き) HDMI抜け止め金具(CL-2) 2個
販売開始年月	2026年1月
