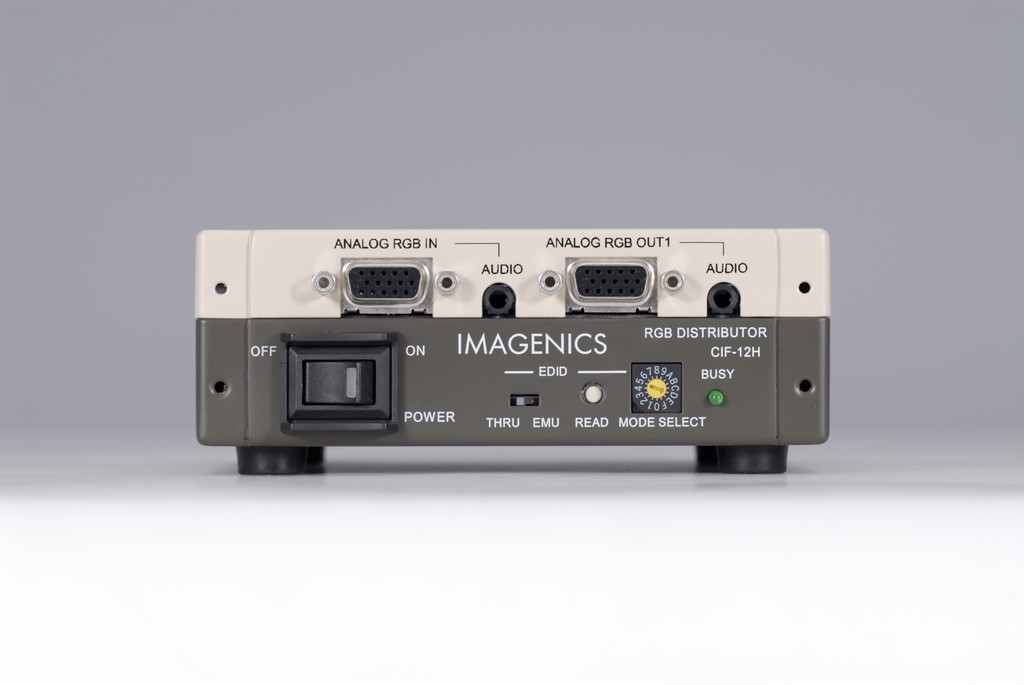

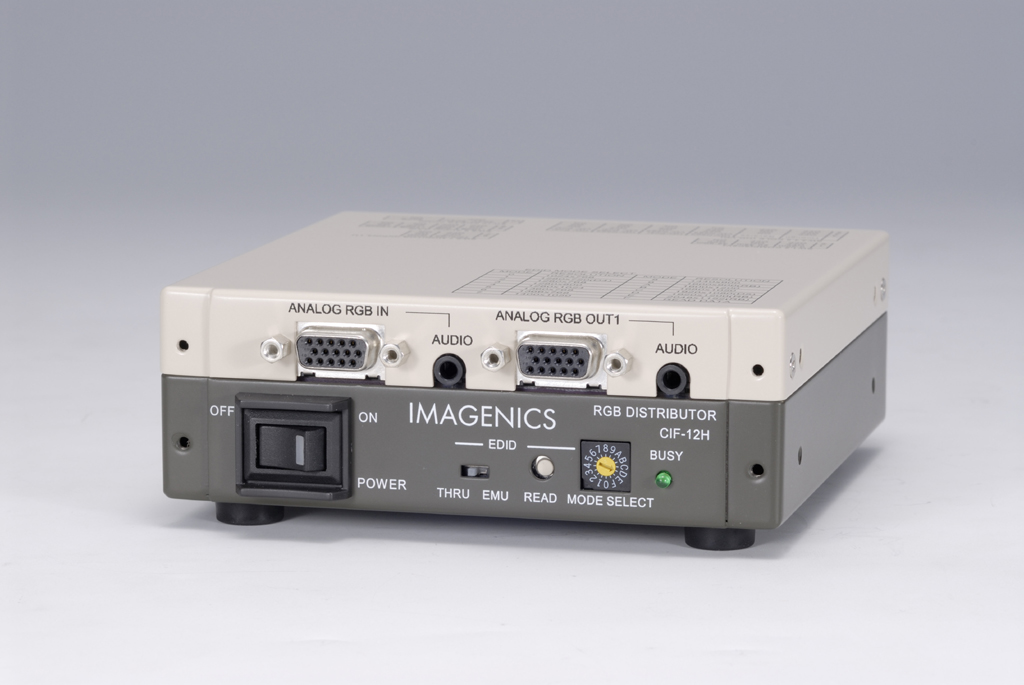

ケーブル補償とEDIDエミュレータ機能搭載 アナログRGB信号対応の分配器
CIF-12H は、アナログRGB信号またはハイビジョン信号対応の映像、音声の1入力2分配器です。
入力および出力1のコネクタにD-SUB15 ピンコネクタを、出力2のコネクタにBNCコネクタを採用しケーブル補償回路を内蔵、5C-2V 相当のマルチケーブルを使用した場合、
広帯域アナログ映像信号を50 m まで高画質で伝送可能です。EDID 機能搭載により、意図する推奨要求解像度をソース側へ要求することができます。
製品について
製品仕様
ダウンロード
関連製品 / オプション
- 映像、音声(ステレオ)の1入力2分配器
- 映像の入力コネクターはミニDsub15ピン、出力コネクターはミニDsub15ピンとBNCを採用。
- 外部(BNC)出力に、ケーブル補償回路を内蔵しており、約50 mのケーブル延長可能(5C2V使用時)。
- ケーブル補償量が2段階に調整でき、ケーブルの長さおよびケーブルの種類にあわせた選択が可能です。
標準: ～20 m(5C-2Vにて)
設定1:20 m～35 m(5C-2Vにて)
設定2:35 m～50 m(5C-2Vにて) - 外部(BNC端子)出力の同期信号は、4パターンの極性設定が可能です。
・入力同期(HD・VD)信号の極性をそのまま(同一)出力。
・入力同期(HD・VD)信号の極性を反転して出力。
・入力同期(HD・VD)信号を常に、負極性に固定して出力。
・入力同期(HD・VD)信号を常に、正極性に固定して出力。 - 映像出力2を使用して、BNCケーブルなどでノートPCなどの映像を出力した時に、接続されないプラグアンドプレイ信号(DDC またはEDID データなどとも呼ばれます)を補ってパソコンとの間でプラグアンドプレイを代替通信する、プラグアンドプレイエミュレート機能を搭載。
- 音声回路は、アンバランス2チャンネル構成(L､R)。入出力コネクタは、ミニジャックφ3.5を採用。
- 音量調整機能つき
- 別売のラックマウント金具を使用しますと、EIA19型ラックマウント1Uサイズに、3台まで実装可能です。
| 映像信号方式 | アナログRGB信号またはコンポーネント信号(Y、Pb、Pr)(Y、Cb、Cr) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 映像入力 | 0.7 V(p-p) 75 Ω 各1系統(コネクタ:ミニDsub15ピン) 備考:RGB信号SYNC付加時およびY信号1.0 V(p-p) 75 Ω |
||||||||
| 映像出力1(自画面用) | 0.7 V(p-p) 75 Ω 1系統(コネクタ:ミニDsub15ピン) ※1 備考:RGB信号SYNC付加時 1.0 V(p-p) 75 Ω |
||||||||
| 映像出力2(外部用) | 0.7 V(p-p) 75 Ω 1系統(コネクタ:BNC) 備考:RGB信号SYNC付加時 1.0 V(p-p) 75 Ω |
||||||||
| 映像周波数特性 (映像出力1) | DC ～ 100 MHz ±1 dB 以内 250 MHz にて －3 dB ～ ＋1 dB 以内 | ||||||||
| ケーブル補償範囲 (映像出力2) | 同軸ケーブル：5C-2V ケーブル補償なし：0 m ～ 20 m ケーブル補償1：20 m ～ 35 m ケーブル補償2：35 m ～ 50 m
※スミア(低域)補償回路もあります |
||||||||
| 同期信号方式 | 水平同期(HD)信号、垂直同期(VD)信号 TTLレベル正負極性 | ||||||||
| 同期入力 | HD、VD:TTLレベル各1系統(コネクタ:ミニDsub15ピン) | ||||||||
| 同期出力1(自画面用) | HD、VD:TTLレベル各1系統(コネクタ:ミニDsub15ピン) | ||||||||
| 同期出力2(外部用) | HD、VD:TTLレベル各1系統(コネクタ:BNC) 備考:同期信号は、4パターンの極性設定が可能 ・入力同期(HD・VD)信号の極性をそのまま(同一)出力 ・入力同期(HD・VD)信号の極性を反転して出力 ・入力同期(HD・VD)信号を常に、負極性に固定して出力 ・入力同期(HD・VD)信号を常に、正極性に固定して出力 |
||||||||
| EDIDモード設定 | 前面ロータリースイッチにてネイティブ解像度を切替え可能: 1,024×768、1,280×720(D4)、1,280×768、1,280×800、1,280×1,024、1,360×768、1,366×768、 1,400×1,050、1,440×900、1,600×900(RB)、1,600×1,200、1,680×1,050、1,920×1,080(D5)、1,920×1,200(RB)、2,048×1,152(RB)各 60 Hz またアナログRGB モニターのEDID データを読み取って使用することも可能 |
||||||||
| 音声信号方式 | アンバランス(不平衡)信号(2チャンネル ステレオ) | ||||||||
| 音声入力 | -10 dBu 50 kΩ 1系統(コネクタ:ミニジャック φ3.5) | ||||||||
| 音声出力1(自画面用) | -10 dBu(10 kΩ以上負荷時) 150 Ω 1系統(コネクタ:ミニジャック φ3.5) | ||||||||
| 音声出力2(外部用) | -10 dBu(10 kΩ以上負荷時) 150 Ω 1系統(コネクタ:ミニジャック φ3.5) | ||||||||
| 音声周波数特性 | 10 Hz～20 kHz ±1 dB以内 | ||||||||
| 音声レベル調整 | 10 dB ステップ 4段階可変 | ||||||||
| 音声S/N | 76 dB 以上 (-10 dB入力 -10 dB出力時) | ||||||||
| 音声歪率 | 0.01 % 以下 (-10 dB入力 -10 dB出力時) | ||||||||
| 音声最大入力レベル | +17 dBu (-10 dB入力 -10 dB出力時) | ||||||||
| 動作温湿度範囲 | 0 ℃～40 ℃ 20 %RH～90 %RH(但し結露無き事) | ||||||||
| 保存温湿度範囲 | -20 ℃～70 ℃ 20 %RH～90 %RH(但し結露無き事) | ||||||||
| 電源 | AC 90 V ～ AC 125 V 50 Hz・60 Hz | ||||||||
| 消費電力 | 約 6 W | ||||||||
| 質量 | 約850 g | ||||||||
| 外形寸法 | 幅130 mm×高さ44 mm×奥行130 mm | ||||||||
| 付属品 | 電源コード(100 V系) 1本 [2P-2S (VFF) ] コンピュータ接続ケーブル1.8 m 1本(DP-DP1.8 ｍ) ミニプラグ(Φ3.5 オス)⇔ミニプラグ(Φ3.5 オス)音声ケーブル 2.0 m 1本 |
||||||||
| 販売開始年月 | 2010年2月 |
- 映像信号以外の信号はスルー出力(自画面モニタ出力のみ対応)
- 仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
